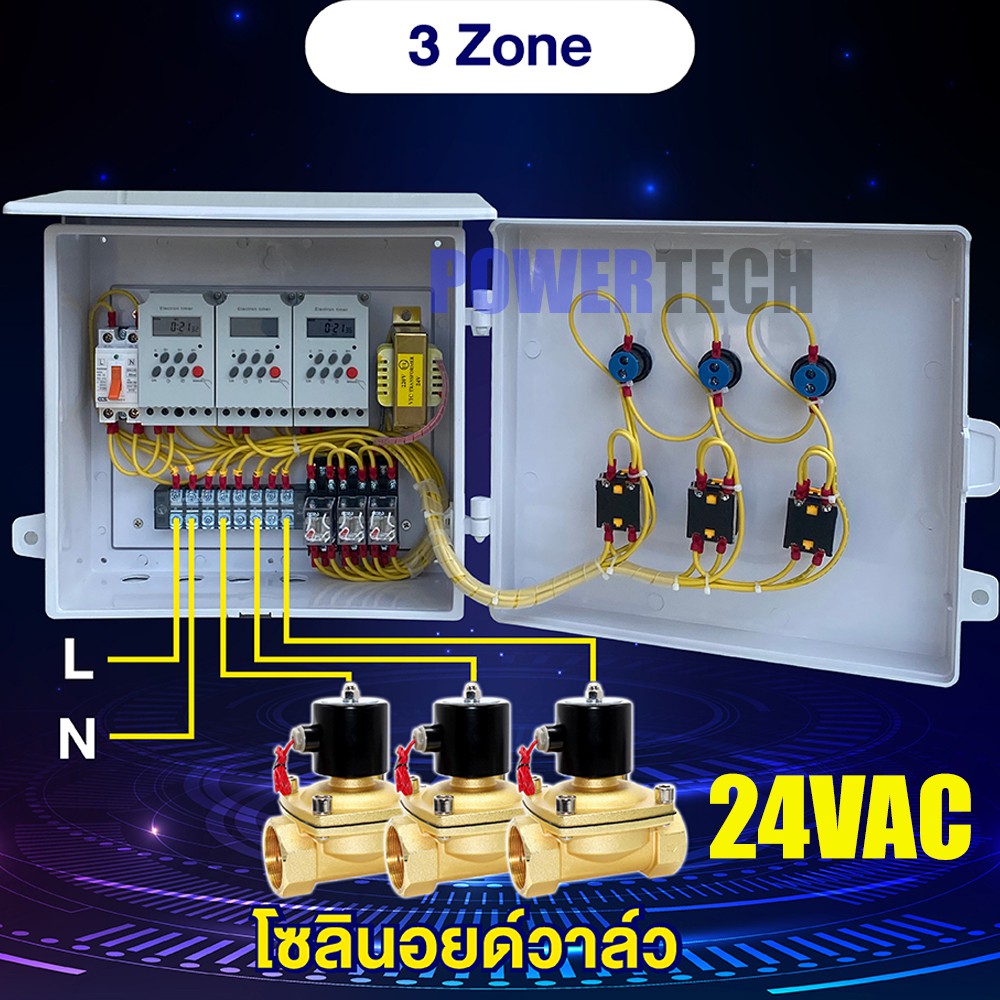

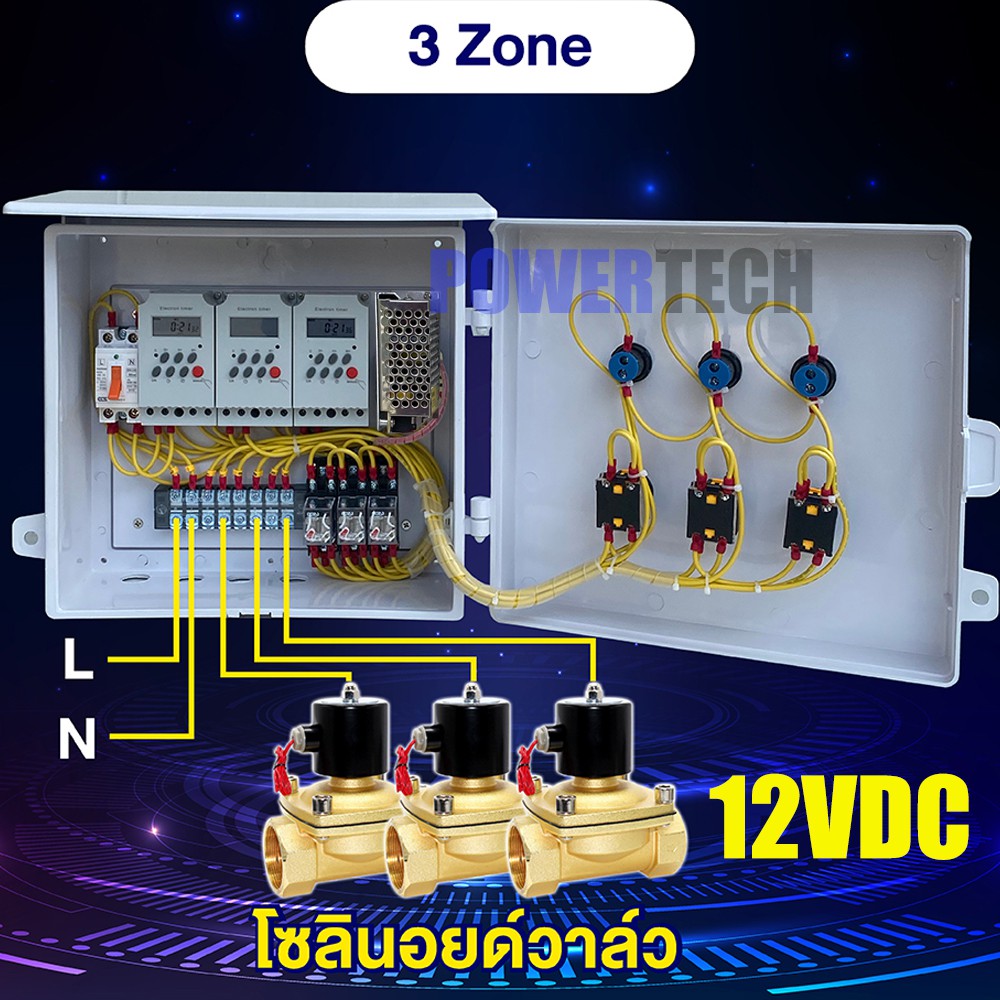

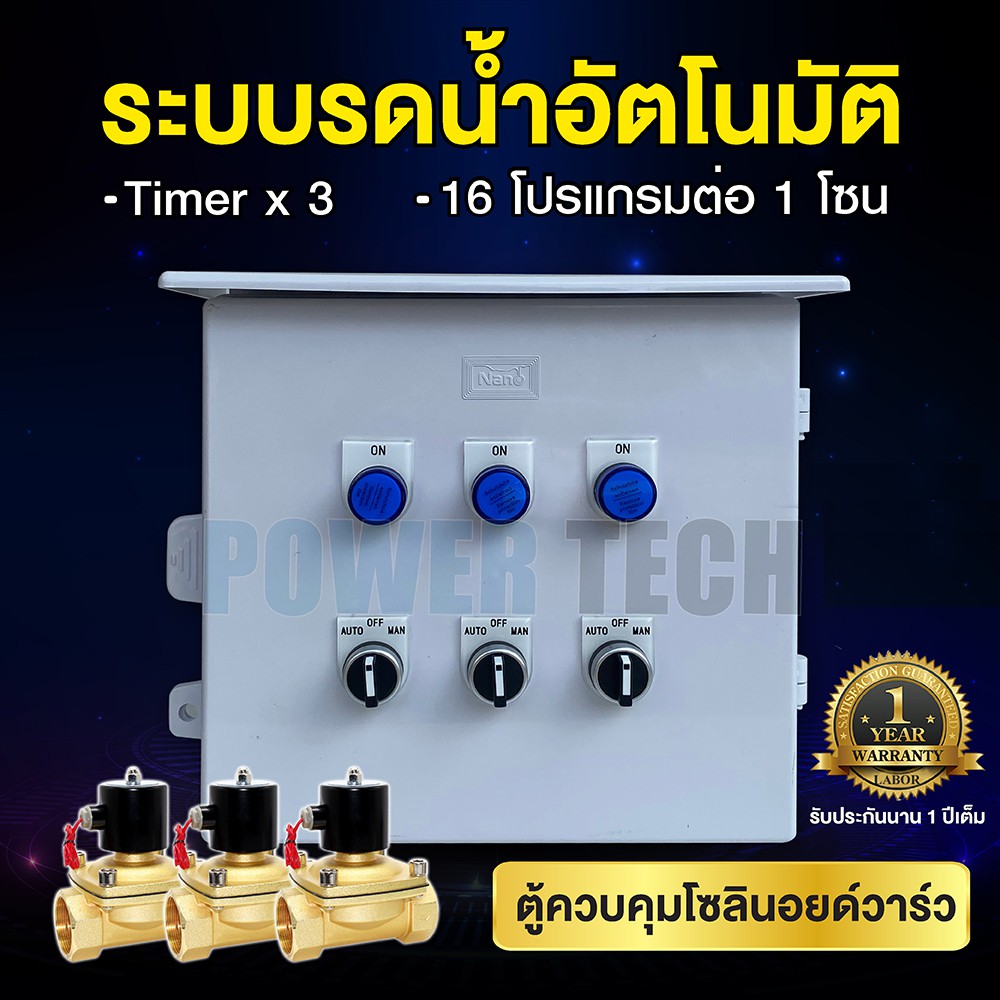

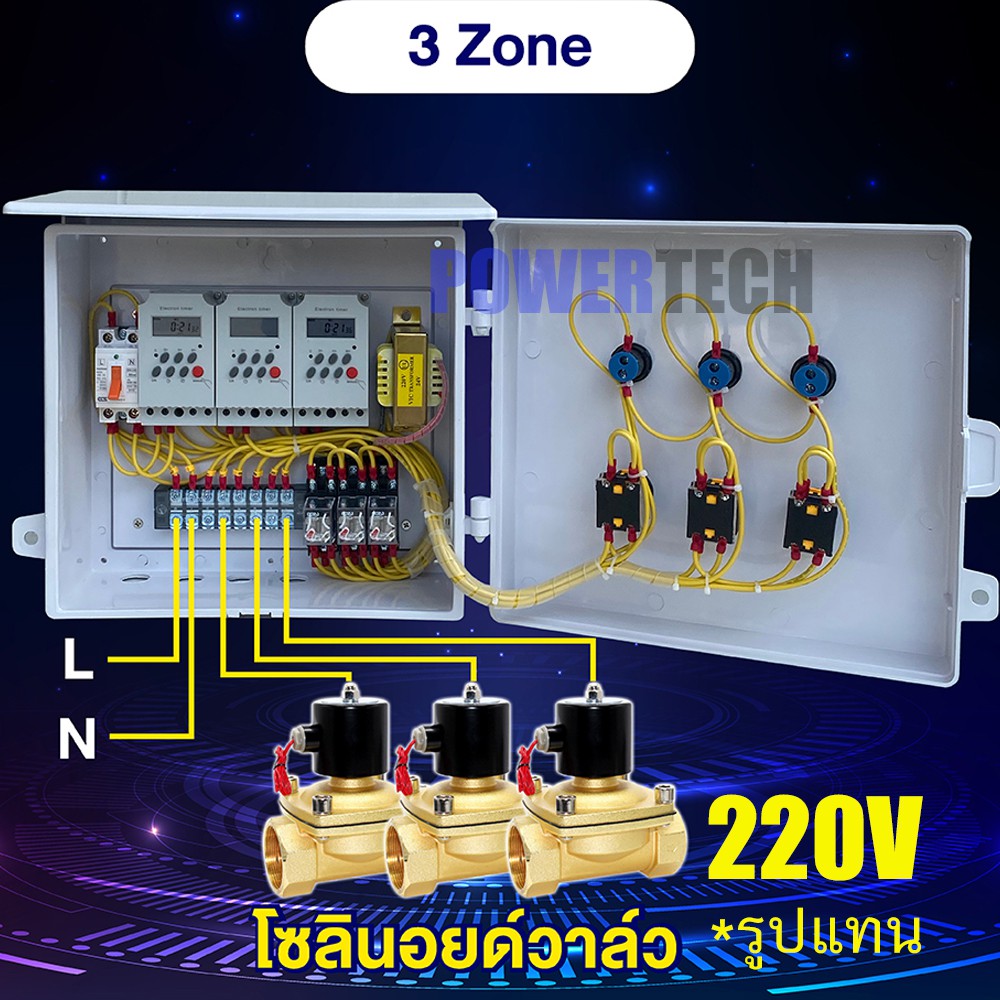

3 โซน 3 สถานี ตู้ ควบคุม โซลินอยด์วาล์ว 3 ตัว ผ่าน Timer Kg316 ระบบออโต้ แมลนวล ระบบรดนำ้อัตโนมัติ ตู้ PVC 102W

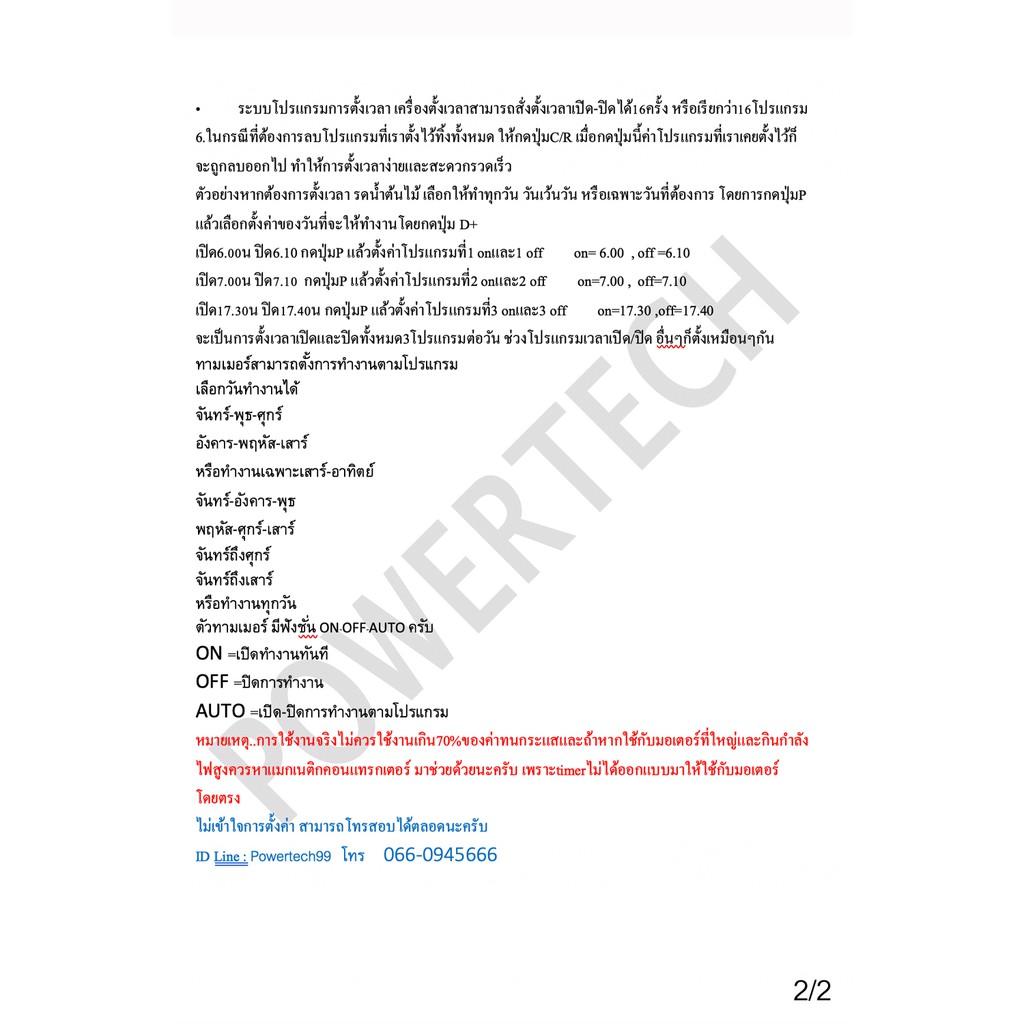

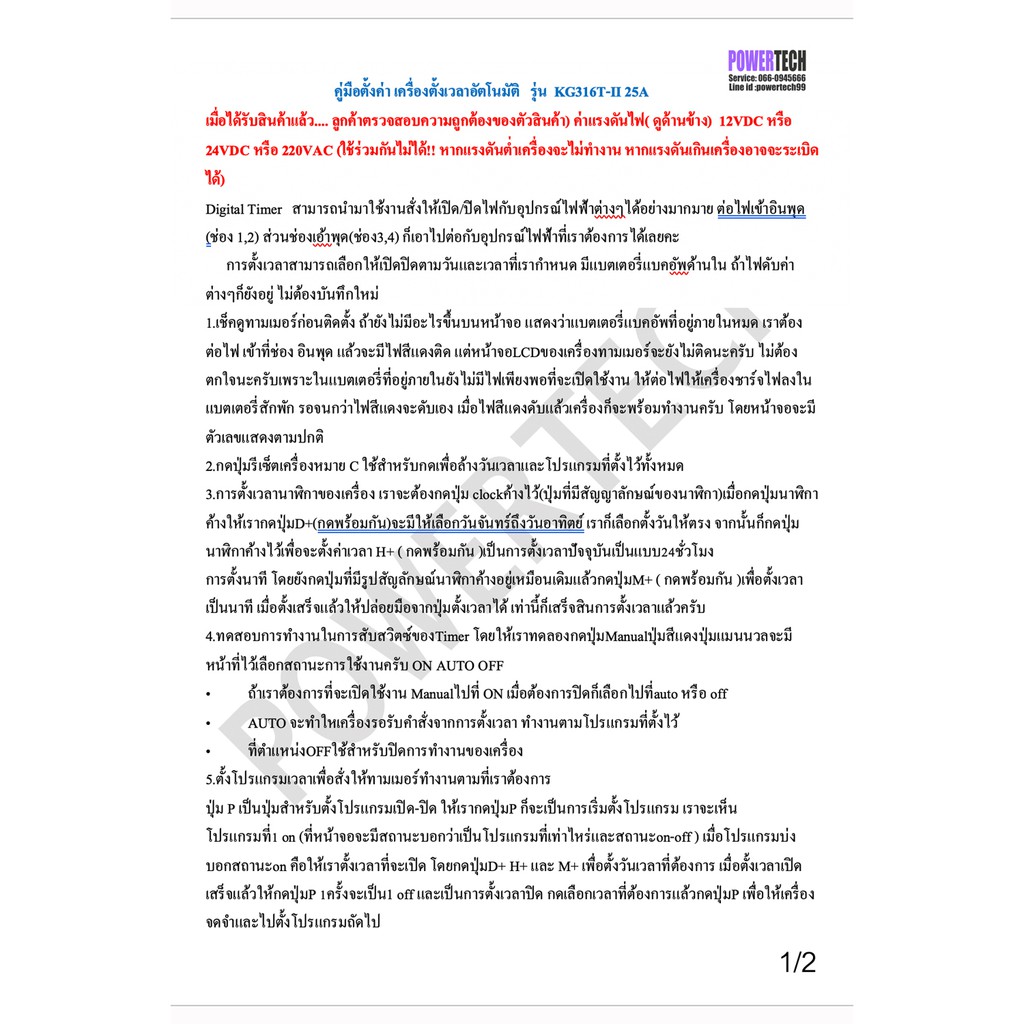

3 โซน 3 สถานี ตู้ ควบคุม โซลินอยด์วาล์ว 3 ตัว ระบบออโต้ แมลนวล -3 โซนแยกทำงานอิสระ ตั้งเวลาเปิด รดนำ้อัตโนมัต คู่มือตั้งค่า เครื่องตั้งเวลาอัตโนมัติ รุ่น KG316T-II AC 220V หรือ12VDC หรือ24VDC 25A Digital Timer AC 220Vหรือ12VDCหรือ24VDC 25A สามารถนำมาใช้งานสั่งให้เปิด/ปิดไฟกับอุปกรณ์ไฟฟ้าต่างๆได้อย่างมากมาย ภายใน1วันจะตั้งโปรแกรมการเปิด-ปิด ได้ 16 ครั้ง เครื่อง KG316T-II ต่อinputไฟ AC 220Vหรือ12VDCหรือ24VDC เข้ามาในช่องเสียบสายไฟอินพุต(ช่อง 1,2) ส่วนช่องoutput (ช่อง3,4) ก็เอาไปต่อกับอุปกรณ์ไฟฟ้าที่เราต้องการจะสั่งเปิดปิดไฟ ใช้งานไม่ยากครับ การตั้งเวลาสามารถเลือกให้เปิดปิดตามวันและเวลาที่เรากำหนด มีแบตเตอรี่แบคอัพด้านใน ถ้าไฟดับค่าต่างๆก็ยังอยู่ ไม่ต้องบันทึกใหม่ เริ่มการใช้งานเครื่องตั้งเวลาเปิดปิดไฟ Digital Timer 220Vหรือ12VDCหรือ24VDC 25A  1.เช็คดูทามเมอร์ก่อนติดตั้ง • สั่งเกตดูว่าเครื่องพร้อมทำงานแล้วหรือยัง จะมีตัวเลขต่างๆขึ้นที่หน้าจอแสดงว่าพร้อมทำงานแΩล้ว • ถ้ายังไม่มีอะไรขึ้นบนหน้าจอ แสดงว่าแบตเตอรี่แบคอัพที่อยู่ภายในหมด เราต้องต่อไฟ AC 220Vหรือ12VDCหรือ24VDC เข้าที่ช่องinput เมื่อต่อไฟ เข้าแล้วจะมีไฟสีแดงติด แต่หน้าจอLCDของเครื่องทามเมอร์จะยังไม่ติดนะครับ ไม่ต้องตกใจนะครับเพราะในแบตเตอรี่ที่อยู่ภายในยังไม่มีไฟเพียงพอที่จะเปิดใช้งาน ให้ต่อไฟให้เครื่องชาร์จไฟลงในแบตเตอรี่สักพักนะครับ รอจนกว่าไฟสีแดงจะดับเอง เมื่อไฟสีแดงดับแล้วเครื่องก็จะพร้อมทำงานครับ โดยหน้าจอจะมีตัวเลขแสดงตามปกติ 2.ที่ตัวเครื่องจะมีปุ่มรีเซ็ตเครื่องหมายC ใช้สำหรับกดเพื่อล้างวันเวลาและโปรแกรมที่ตั้งไว้ทั้งหมด หรือในกรณีที่เครื่องไม่ทำตามคำสั่งเช่น เมื่อตั้งโปรแรมเสร็จเรียบร้อยแล้วกดปุ่มแมนนวลให้ไปอยู่ตำแหน่งautoแล้วเครื่องทามเมอร์ทำงานทันทีและมีไฟแดงขึ้น เราสามารถแก้ไขได้ด้วยการกดปุ่มรีเซ็ตเพื่อเคลียความผิดพลาดของตัวเครื่องได้  3.การตั้งเวลานาฬิกาของเครื่องtimerก่อนการใช้งาน การตั้งเวลาของเครื่อง เราจะต้องกดปุ่มclockค้างไว้(ปุ่มที่มีสัญญาลักษณ์ของนาฬิกา) เมื่อกดปุ่มนาฬิกาค้าง ให้เรากดปุ่มD+ ( กดพร้อมกัน )จะมีให้เลือกวันจันทร์ถึงวันอาทิตย์ เราก็เลือกตั้งวันให้ตรง จากนั้นก็กดปุ่มนาฬิกาค้างไว้เพื่อจะตั้งค่าเวลา H+ ( กดพร้อมกัน )เป็นการตั้งเวลาของวันเป็นแบบ24ชั่วโมง ก็ให้เรากดเลือกชั่วโมง  ปุ่มถัดไปเป็นการตั้งนาที โดยยังกดปุ่มที่มีรูปสัญลักษณ์นาฬิกาค้างอยู่เหมือนเดิมแล้วกดปุ่มM+ ( กดพร้อมกัน )เพื่อตั้งเวลาเป็นนาที เมื่อตั้งเสร็จแล้วให้ปล่อยมือจากปุ่มตั้งเวลาได้ เท่านี้ก็เสร็จสินการตั้งเวลาแล้วครับ 4.ทดสอบการทำงานในการสับสวิตซ์ของtimer โดยให้เราทดลองกดปุ่มManual ปุ่มสีแดง ปุ่มแมนนวลจะมีหน้าที่ไว้เลือกสถานะการใช้งานครับ ON AUTO OFF • ถ้าเราต้องการที่จะเปิดใช้งานอุปกรณ์ไฟฟ้าที่ต่ออยู่ ให้กดปุ่ม Manualไปที่ ON เมื่อต้องการปิดก็เลือกไปที่ AUTO หรือ OFF • ถ้าเลือกให้เครื่องมีสถานะ auto จะทำใหเครื่องรอรับคำสั่งจากการตั้งเวลา ทำงานตามโปรแกรมที่ตั้งไว้ • ที่ตำแหน่งoff ใช้สำหรับปิดการทำงานของเครื่องไม่ให้โปรแกรมที่เราตั้งเปิดปิดไฟไว้ทำงาน 5.ตั้งโปรแกรมเวลาเพื่อสั่งให้ทามเมอร์ทำงานตามที่เราต้องการ ปุ่มP เป็นปุ่มสำหรับตั้งโปรแกรมเปิด-ปิด ให้เรากดปุ่มP ก็จะเป็นการเริ่มตั้งโปรแกรม เราจะเห็นว่าเป็นโปรแกรมที่1 on (ที่หน้าจอจะมีสถานะบอกว่าเป็นโปรแกรมที่เท่าไหร่และสถานะon-off ) เมื่อโปรแกรมบ่งบอกสถานะon คือให้เราตั้งเวลาที่จะเปิด โดยกดปุ่มD+ H+ และ M+ เพื่อตั้งวันเวลาที่ต้องการ เมื่อตั้งเวลาเปิดเสร็จแล้วให้กดปุ่มP 1ครั้งจะเป็นoff และเป็นการตั้งเวลาปิด กดเลือกเวลาที่ต้องการแล้วกดปุ่มP เพื่อให้เครื่องจดจำและไปตั้งโปรแกรมถัดไป • ระบบโปรแกรมการตั้งเวลา เครื่องตั้งเวลาสามารถสั่งตั้งเวลาเปิด-ปิดได้16ครั้ง หรือเรียกว่า16โปรแกรม 6.ในกรณีที่ต้องการลบโปรแกรมที่เราตั้งไว้ทิ้งทั้งหมด ให้กดปุ่มC/R เมื่อกดปุ่มนี้ค่าโปรแกรมที่เราเคยตั้งไว้ก็จะถูกลบออกไป ทำให้การตั้งเวลาง่ายและสะดวกรวดเร็ว ตัวอย่างหากต้องการตั้งเวลารดน้ำต้นไม้ (การตั้งเวลารดน้ำต้นไม้ก่อนมีแสงแดดช่วยให้ประหยัดลดการระเหยของน้ำ) เลือกให้ทำทุกวัน วันเว้นวัน หรือเฉพาะวันที่ต้องการ โดยการกดปุ่มP แล้วเลือกตั้งค่าของวันที่จะให้ทำงานโดยกดปุ้มD+ เปิด5.00น ปิด5.15 กดปุ่มP แล้วตั้งค่าโปรแกรมที่1 onและ1 off on= 5.00  , off =5.15 เปิด7.00น ปิด7.10 กดปุ่มP แล้วตั้งค่าโปรแกรมที่2 onและ2 off on=7.00 , off=7.10 เปิด15.30น ปิด15.40น กดปุ่มP แล้วตั้งค่าโปรแกรมที่3 onและ3 off on=15.30 ,off=15.40 จะเป็นการตั้งเวลาเปิดและปิดทั้งหมด3โปรแกรมต่อวัน ช่วงโปรแกรมเวลาเปิด/ปิด อื่นๆก็ตั้งเหมือนๆกัน หากต้นไม้ที่ปลูกอยู่เป็นพืชที่ใช้น้ำน้อย และไม่ต้องการน้ำทุกวัน เราสามารถตั้งเวลาให้ทามเมอร์สั่งให้รดน้ำเป็นบางวันได้ เช่นรดน้ำวันเว้นวัน ทามเมอร์สามารถตั้งการทำงานตามโปรแกรม เลือกวันทำงานได้ จันทร์-พุธ-ศุกร์ อังคาร-พฤหัส-เสาร์ หรือทำงานเฉพาะเสาร์-อาทิตย์ จันทร์-อังคาร-พุธ พฤหัส-ศุกร์-เสาร์ จันทร์ถึงศุกร์ จันทร์ถึงเสาร์ หรือทำงานทุกวัน ตัวทามเมอร์ มีฟังชั่น ON-OFF-AUTO ครับ ON =เปิดทำงานทันที OFF =ปิดการทำงาน AUTO =เปิด-ปิดการทำงานตามโปรแกรม สอบได้ตลอดนะครับ ID Line : @Powertech ***หมายเหตุ ไม่รวมโซลินอยวาล์ว***
