USB Logic Analyzers 24MHz 8 Channel อุปกรณ์วิเคราะห์สัญญาณดิจิตอล

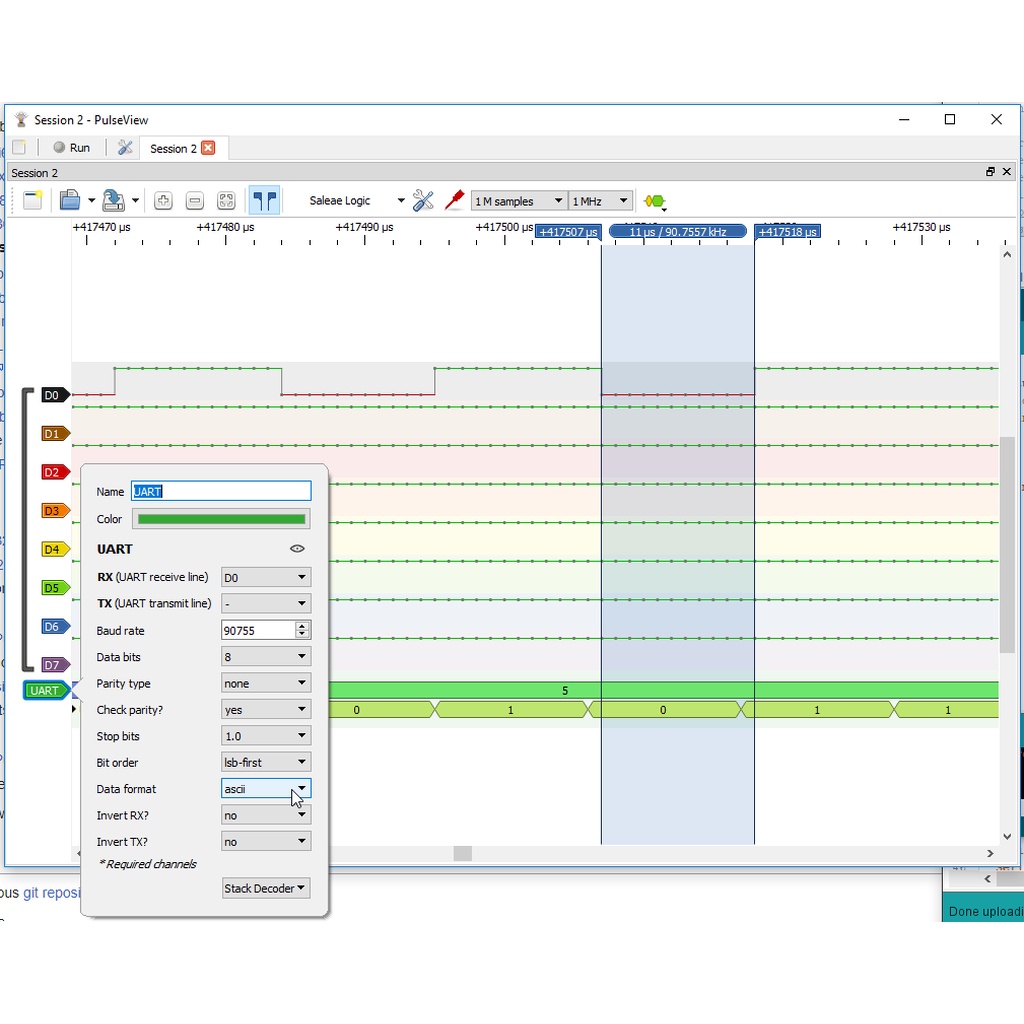

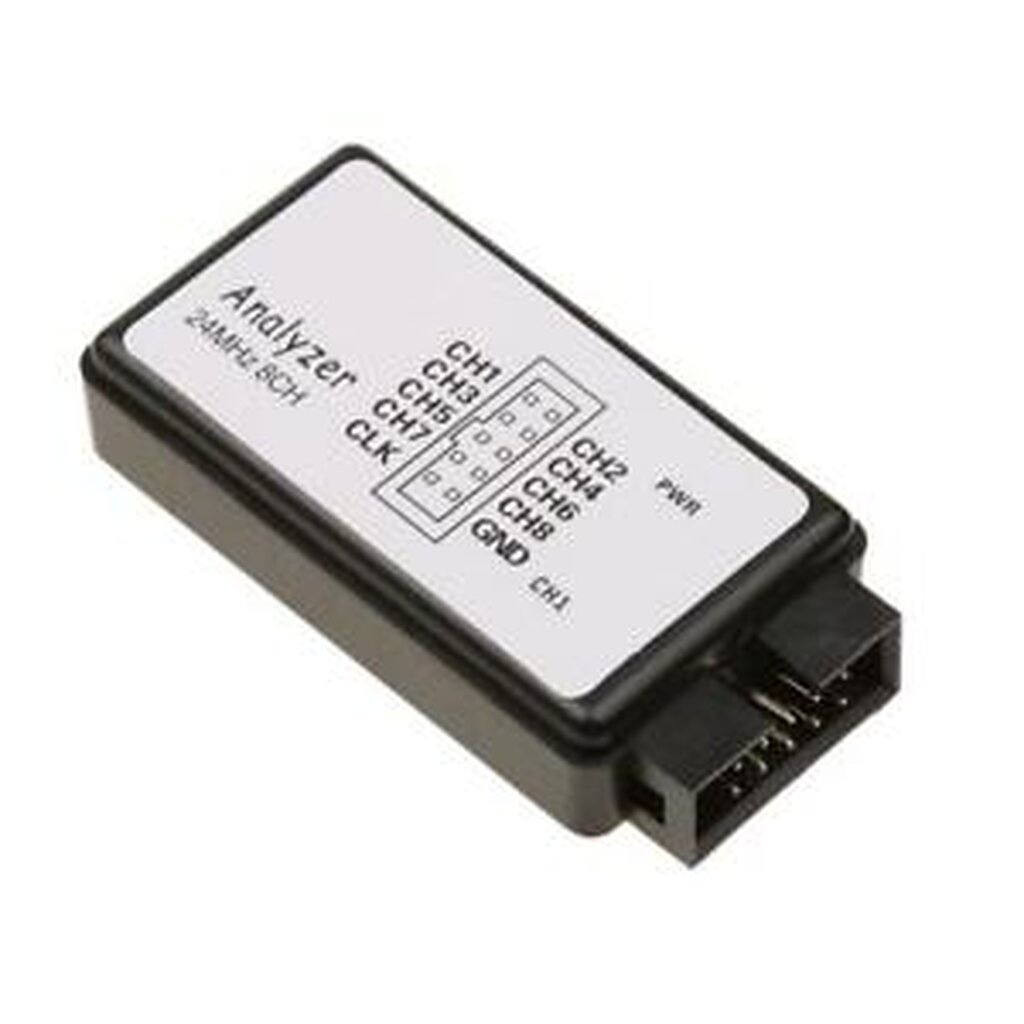

USB Logic Analyzers 24MHz 8 Channel อุปกรณ์วิเคราะห์สัญญาณดิจิตอล USB Logic Analyzers 24MHz 8 Channel อุปกรณ์วิเคราะห์สัญญาณดิจิตอล ใช้ตรวจสอบจุดการเชื่อมต่อต่าง ๆ เพื่อหารูปแบบการสื่อสาร หรือตรวจสอบข้อมูลที่วิ่งอยู่บนบัส มักใช้กรณีมีการสื่อสารกันระหว่างอุปกรณ์กับไมโครคอนโทรลเลอร์ โดยใช้ตรวจสอบข้อมูลที่มีการรับ-ส่งกันไปมาบนบัส รายละเอียดสินค้า USB Logic Analyzers 24MHz 8 Channel - ใช้วัด ทดสอบ และดีบัค ข้อมูลต่าง ๆ บนบัสที่สื่อสารแบบอนุกรม - รองรับความถี่ได้สูงสุด 24MHz - วัดได้สูงสุด 8 ช่องสัญญาณ - ใช้ได้กับระบบ TTL ที่แรงดันไฟฟ้า 5V 3.3V 2.5V 2.0V และบางครั้งใช้งานได้กับ 1.8V - ความผิดพลาดด้านเวลาวัดสัญญาณไม่เกิน +/-42nS (ที่ 24MHz) - ความต้านทานด้านอินพุต 10M โอห์ม และค่าประจุไฟฟ้า 10pF ในชุดสินค้า USB Logic Analyzers 24MHz 8 Channel ประกอบด้วย - อุปกรณ์วิเคราะห์สัญญาณ USB Logic Analyzers จำนวน 1 ชุด - สาย Mini USB สำหรับใช้กับ USB Logic Analyzers 1 เส้น - สายแพรจำนวน 10 เส้น วิธีติดตั้งซอฟแวร์เพื่อแสดงผล 1. ดาวหโหลดโปรแกรม PulseView ที่ sigrok's Downloads page. - Windows - Mac OS X - Linux 2. เมื่อติดตั้งเสร็จให้ทำการเปิดโปรแกรม PluseView และเชื่อมต่อ USB Logic Analyzers จากนั้นจะเห็นไฟ LED สีแดงและเขียวติดขึ้นที่อุปกรณ์ 3. จากนั้นให้ทดลองกดปุ่น Run ที่โปรแกรม PluseView จะแสดงผล Logic 4. จากนั้นเราจะมาลองอ่าน Logic จาก Arduino กัน ให้ Upload โค้ตด้านล่าง ใส่ Arduino และเชื่อมต่อสาย CH1 และ GND ของ USB Logic Analyzers เข้ากับ Pin 13 และ GND ของ Arduino ทดลองกดปุ่ม Run ที่โปรแกรม PluseView void setup() { pinMode(13, OUTPUT); } void loop() { digitalWrite(13, HIGH); // sets the digital pin 13 on delay(250); // waits for a second digitalWrite(13, LOW); // sets the digital pin 13 off delay(250); } จะได้ผลลัพท์ตามภาพ
