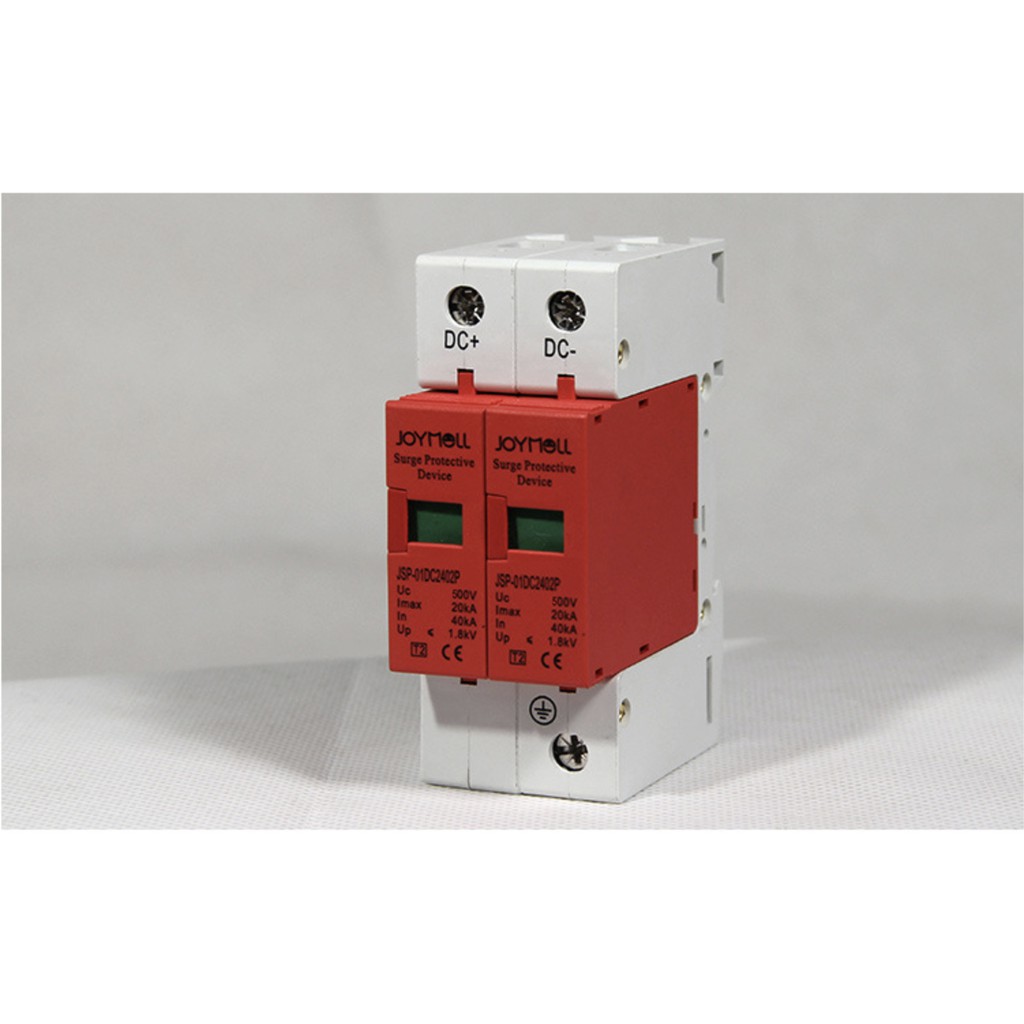

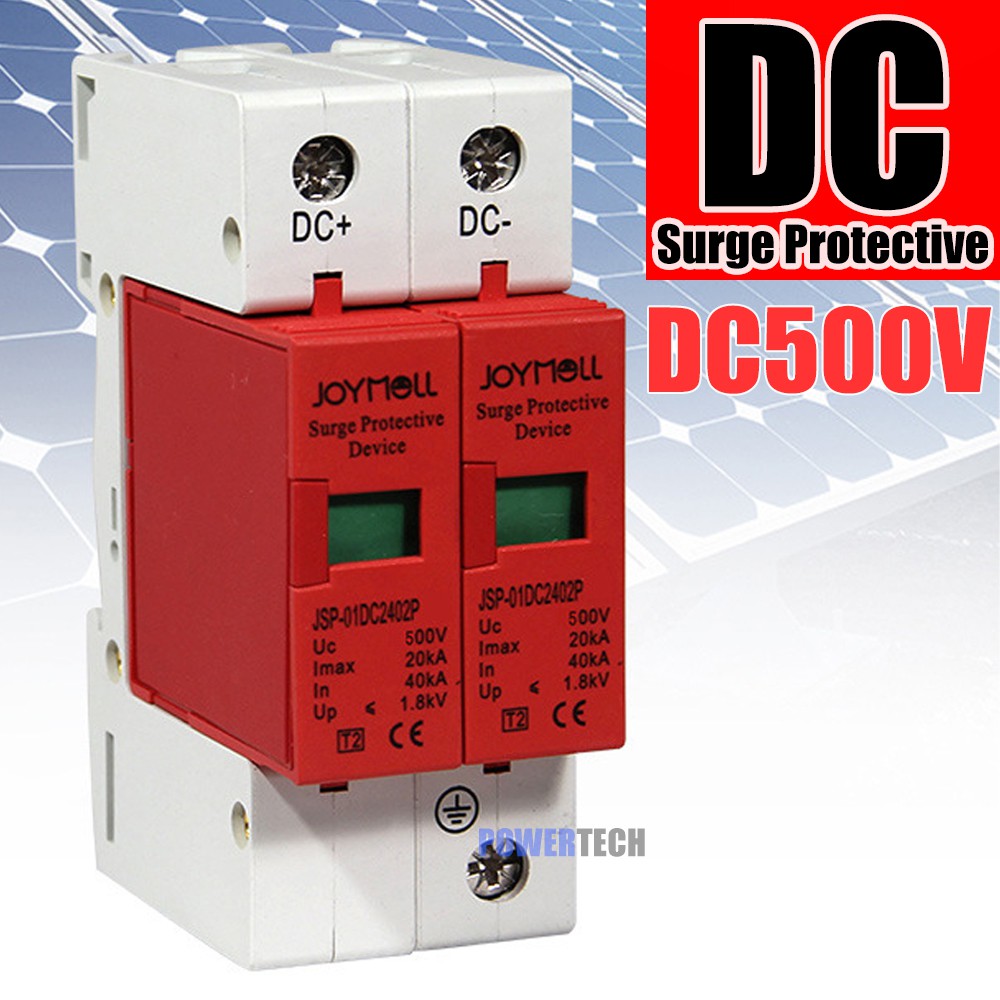

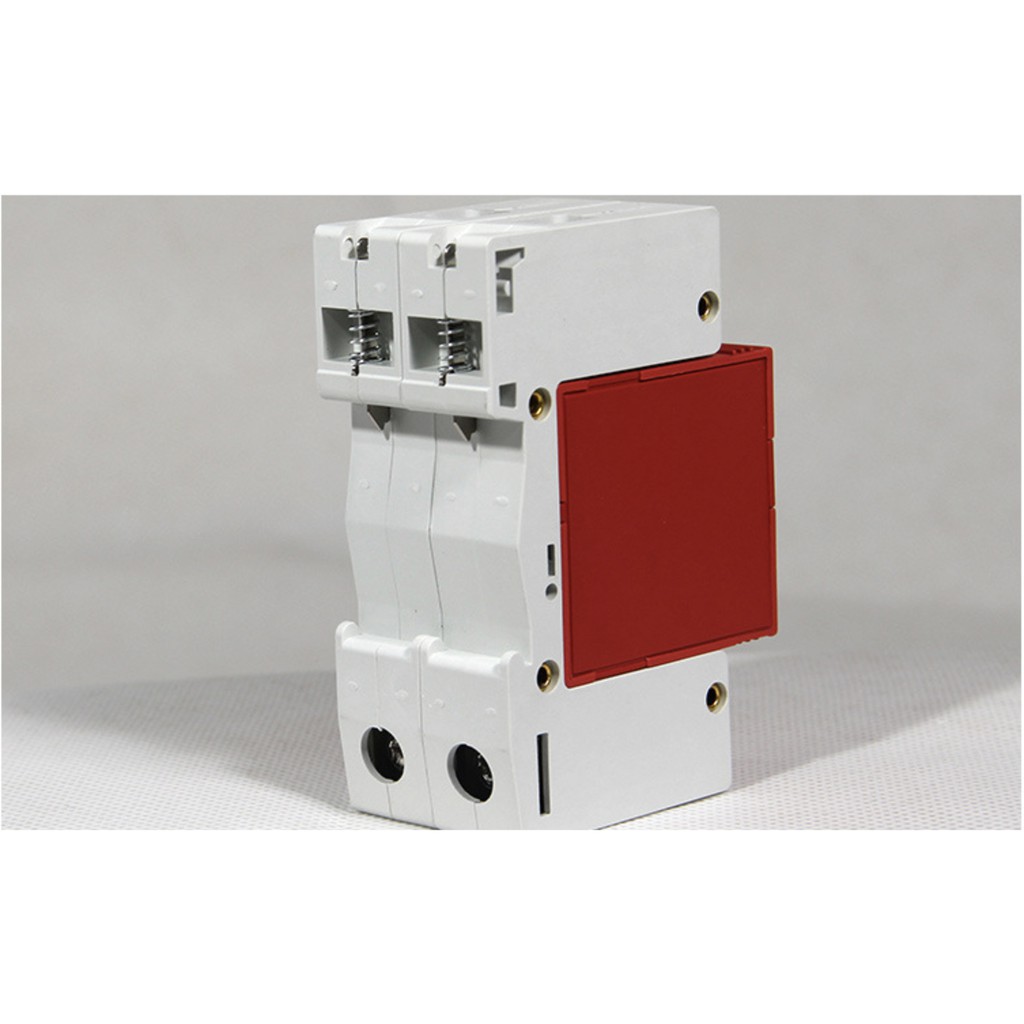

2P DC500V PV SPD JOYMELL DC Surge ป้องกันไฟกระชาก โซลาร์เซลล์ ป้องกันฟ้าผ่า

DC 500 V 20-40KA ไฟฟ้า ratings: DC 500 V การประยุกต์ใช้: ปกป้องระบบไฟฟ้าและโหลดไฟฟ้าอุปกรณ์จาก Thunder และทันทีแรงดันไฟฟ้า จำนวนขั้ว: 2 ไฟฟ้า ratings: DC 500 V 20-40KA <2.2KV แรงดันไฟฟ้า UN 500 V DC MAX.Continuous d.c. แรงดันไฟฟ้า UC PV 500 V DC โหมดการป้องกัน ซม./DM ปล่อยกระแสสูงสุด (8/20μS) IMAX 40kA Nominal Discharge current (8/20μS) ใน 20kA แรงดันไฟฟ้าป้องกันระดับซม./DM ที่ UP ≤ 2kV การแยกความต้านทาน RISOL > 102MΩ เวลาตอบสนอง TA ≤25ns I/O การเชื่อมต่อ โดยสกรู: 10-35 มม.2 โดยการเชื่อมต่อ BUS ติดตั้ง สมมาตร Rail (EN50022/DIN46277-3) อุณหภูมิในการทำงานช่วง -40C ~ + 85C องศาป้องกัน IP20 วัสดุ UL94V0 การเชื่อมต่อไฟแสดงสถานะ Mechanical INDICATOR รีโมทคอนโทรล Contact ไม่มี สี - การแยกความต้านทาน โดยสกรู: 10-35 มม.2 โดยการเชื่อมต่อ BUS DC Surge Protector Device SPD 30KA-60KA ป้องกันฟ้าผ่า ไฟกระชาก สำหรับโซล่าเซลล์ และไฟฟ้ากระแสตรงหลักการทำงานของอุปกรณ์ป้องกันแรงดันเกินชั่วขณะ (SPD) คือ ลัดวงจรตัวเองในขณะที่เกิดแรงดันเกินชั่วขณะ เพื่อให้กระแสเปลี่ยนทิศทางวิ่งผ่าน SPD ลงสู่กราวน์แทนที่จะเข้าไปทำลายอุปกรณ์เครื่องใช้ไฟฟ้า ในขณะเดียวกันแรงดันคร่อม SPD จะถูกจำกัดไว้เพื่อไม่ให้สูงเกินไปจนเป็นอันตรายกับอุปกรณ์เครื่องใช้ไฟฟ้า จากนั้นเมื่อแรงดันเกินชั่วขณะผ่านกราวน์ไปแล้ว SPD ก็จะเปิดวงจรตัวเองกลับมาสู่สถานะปกติอุปกรณ์ป้องกันแรงดันเกินจากฟ้าผ่า (SPD) สาเหตุที่ก่อให้เกิดแรงดันไฟฟ้าสูงชั่วขณะ ความเสียหายอันเนื่องมาจากแรงดันเกินชั่วขณะสามารถป้องกันได้โดยการติดตั้งอุปกรณ์ป้องกันแรงดันเกินชั่วขณะจากฟ้าผ่า (Surge Protection Device, SPD) ซึ่งมีหน้าที่และหลักการคือลัดวงจรตัวเอง ในขณะที่เกิดแรงดันเกินจากฟ้าผ่า เพื่อทำให้กระแสเซิร์จเปลี่ยนทิศทางวิ่งผ่านตัวเองลงสู่กราวด์ แทนที่จะเข้าไปทำอันตรายอุปกรณ์เครื่องใช้ไฟฟ้าในระบบ ในขณะเดียวกันแรงดันคร่อม SPD ก็จะถูกจำกัดไว้ที่ค่าระดับหนึ่งเพื่อไม่ให้สูงเกินไปจนเป็นอันตรายกับอุปกรณ์ไฟฟ้า จากนั้นเมื่อแรงดันเซิร์จผ่านลงกราวด์ไปแล้วอุปกรณ์ SPD ก็จะทำการเปิดวงจรตัวเองกลับมาสู่สถานะปกติเช่นเดิม โดยอุปกรณ์ SPD ต้องได้รับมาตรฐาน IEC 61643-1/EN 61643-11 1.ปรากฎการณ์ฟ้าผ่าแบบผ่าตรง (Direct Strike) คือปรากฎการณ์ทีเกิดฟ้าผ่าบริเวณสายส่งไฟฟ้าใกล้อาคารหรือเกิดลงที่หัวล่อฟ้า ทำให้ความต่างศักย์ระหว่างกราวด์กับสายส่งสูงมาก ซึ่งอาจมีค่าสูงถึง 20 เท่า ของแรงดันปกติและบางครั้งกระแสไฟฟ้าพลังงานมหาศาลที่พุ่งไปสู่ระบบไฟฟ้านี้ อาจทำให้ตู้ควบคุมไฟฟ้าหรืออุปกรณ์ในตู้ไฟฟ้าอาจเสียหายถึงขั้นระเบิดได้ 2.ปรากฎการณ์ฟ้าผ่าแบบโดยอ้อม (Indirect Strike) คือปรากฎการณ์ที่เกิดฟ้าผ่าขึ้นตรงสายส่งไฟฟ้าในบริเวณที่ห่างออกไปเป็นผลให้ความต่างศักย์กระชากสูงขึ้นที่ระดับแรงดันไฟฟ้าในสายส่งและหากเกิดฟ้าผ่าขึ้นที่บริเวณใกล้เคียง หรืออาจเกิดขึ้นในบริเวณพื้นดินใกล้เคียงกับอาคารของเรา เหตุการณ์เหล่านี้ก็จะทำให้เกิดความต่างศักย์ของกราวด์บริเวณนั้นสูงขึ้นได้เช่นกัน ในกรณีฟ้าผ่าแบบโดยอ้อมนี้แม้แรงดันกระชากจะไม่สูงเท่ากับในกรณีฟ้าผ่าแบบตรง แต่ก็สามารถสร้างความเสียหายแก่อุปกรณ์ได้เช่นกัน 3.แรงดันเกิดจากการทำงานของอุปกรณ์ไฟฟ้า (Operating or switching overvoltage) คือปรากฎการณ์ที่แรงดันเกิดชั่วขณะจากการเปิด-ปิดอุปกรณ์ที่มีองค์ประกอบพวก Inductive (ความเหนี่ยวนำทางไฟฟ้า) หรือ Capacitive (ค่าความเก็บประจุ) แรงดันประเภทนี้อาจมีค่าสูงประมาน 3-54 เท่าของแรงดันใช้งานและถึงแม้จะไม่สูงมากแต่มักทำให้อุปกรณ์ข้างเคียงบางอย่างทำงานผิดปกติหรือทำให้อายุการใช้งานของอุปกรณ์ข้างเคียงสั้นลง
