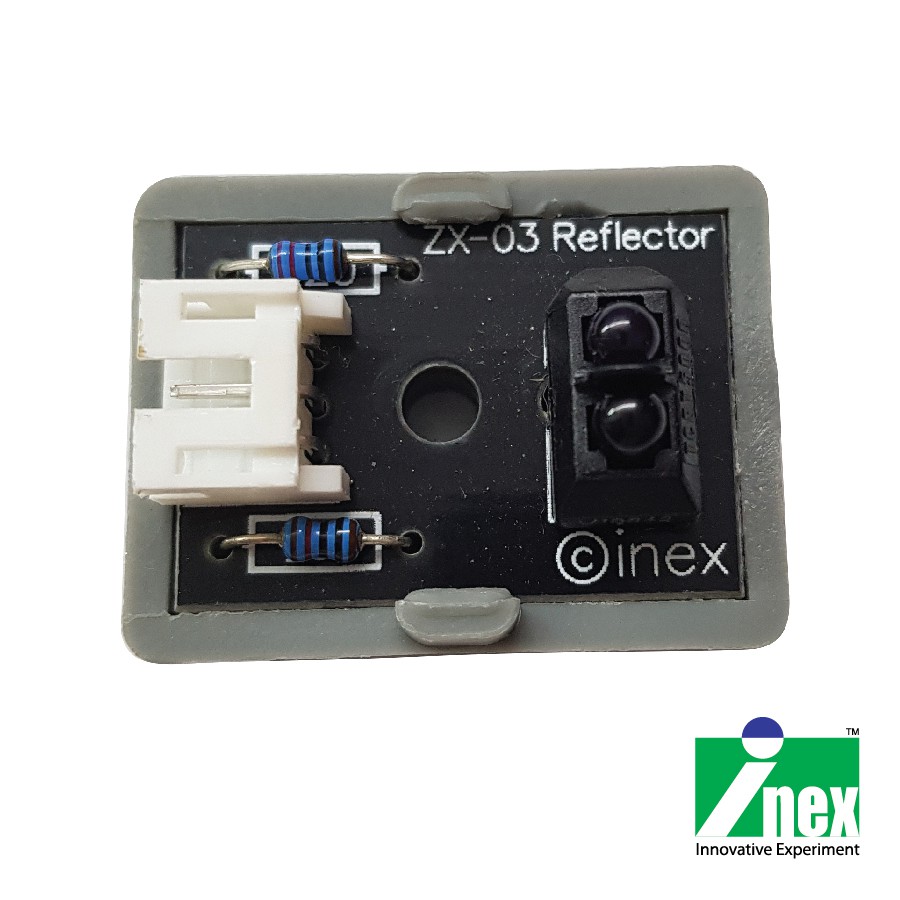

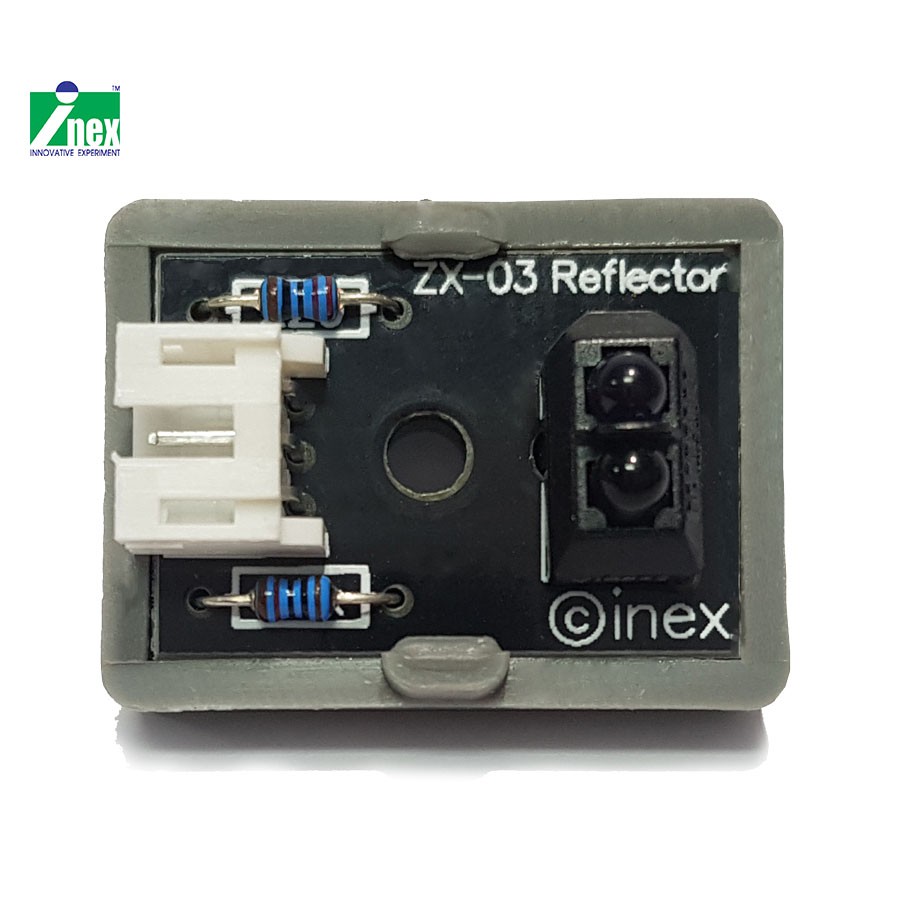

INEX ZX-03 แผงวงจรตรวจจับแสงอินฟราเรดสะท้อน/IR/infrared sensor/เซนเซอร์/ตรวจจับเส้นและวัตถุ/Line Sensor

แผงวงจรตรวจจับแสง สะท้อนอินฟราเรด ZX-03 (โมดูล TCRT5000) บรรจุโมดูล TCRT5000 ซึ่งรวมเอา LED อินฟราเรด และโฟโต้ทรานซิสเตอร์ไว้ภายใน เมื่อจ่ายไฟให้วงจร LED จะส่งแสงอินฟราเรดในรัศมีที่กว้าง ถ้ามีวัตถุอยู่ด้านหน้าโฟโต้ทรานซิสเตอร์ จะได้รับแสงสะท้อนกลับมา ทำให้สามารถนำกระแสได้ เกิดแรงดันตกคร่อมขึ้นที่ขา S ( Vout ) โดยค่าแรงดันจะมาหรือน้อย ก็ขึ้นอยู่กับความเข้มของแสงอินฟราเรดที่ตกกระทบโฟโต้ทรานซิสเตอร์ ในชุดแถมสายต่อ JST-3AA-8 1 เส้น
