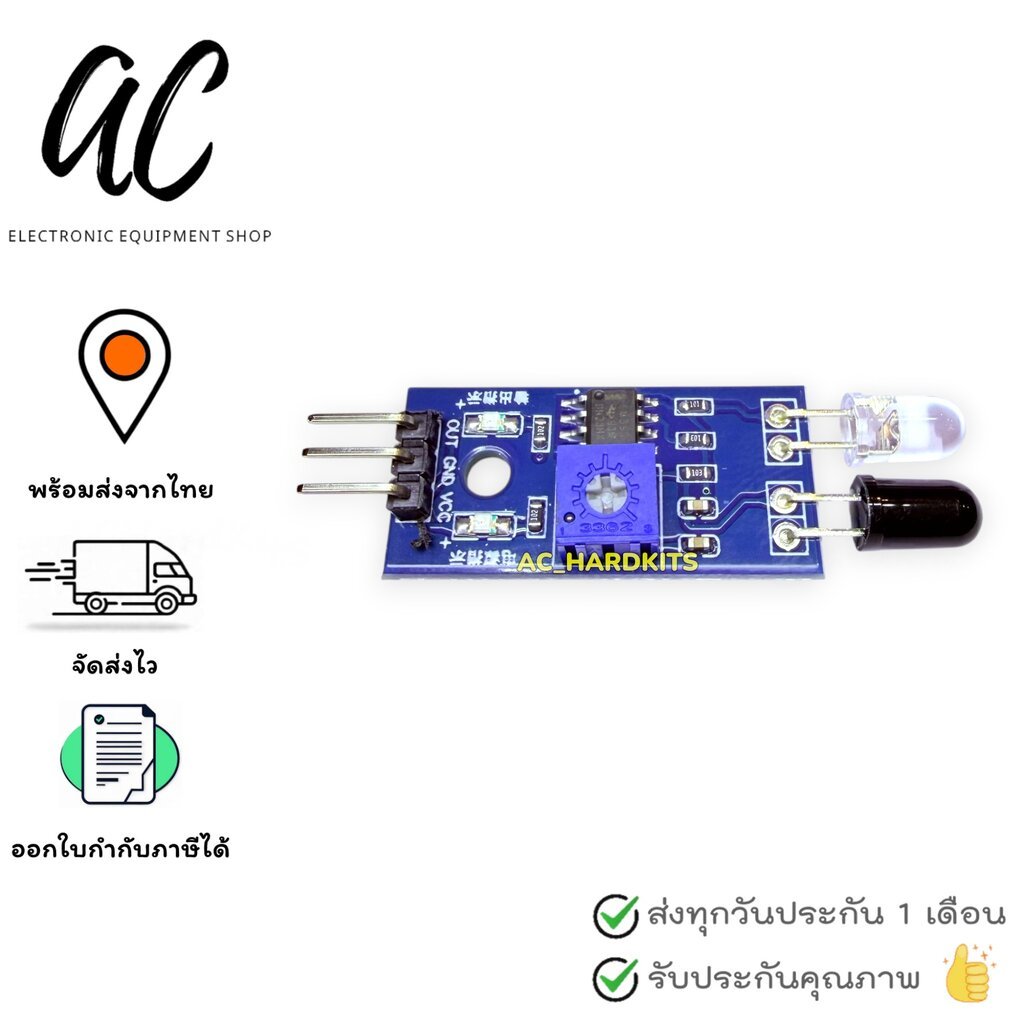

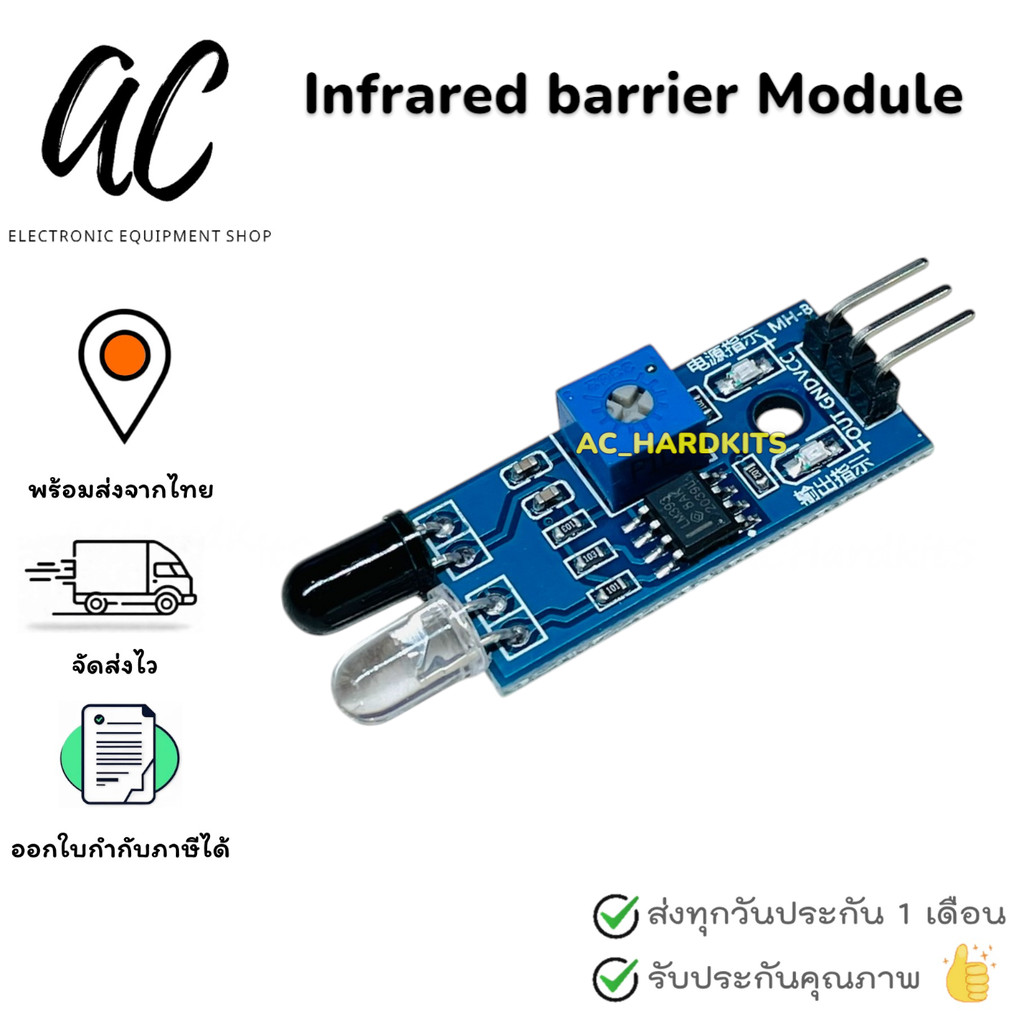

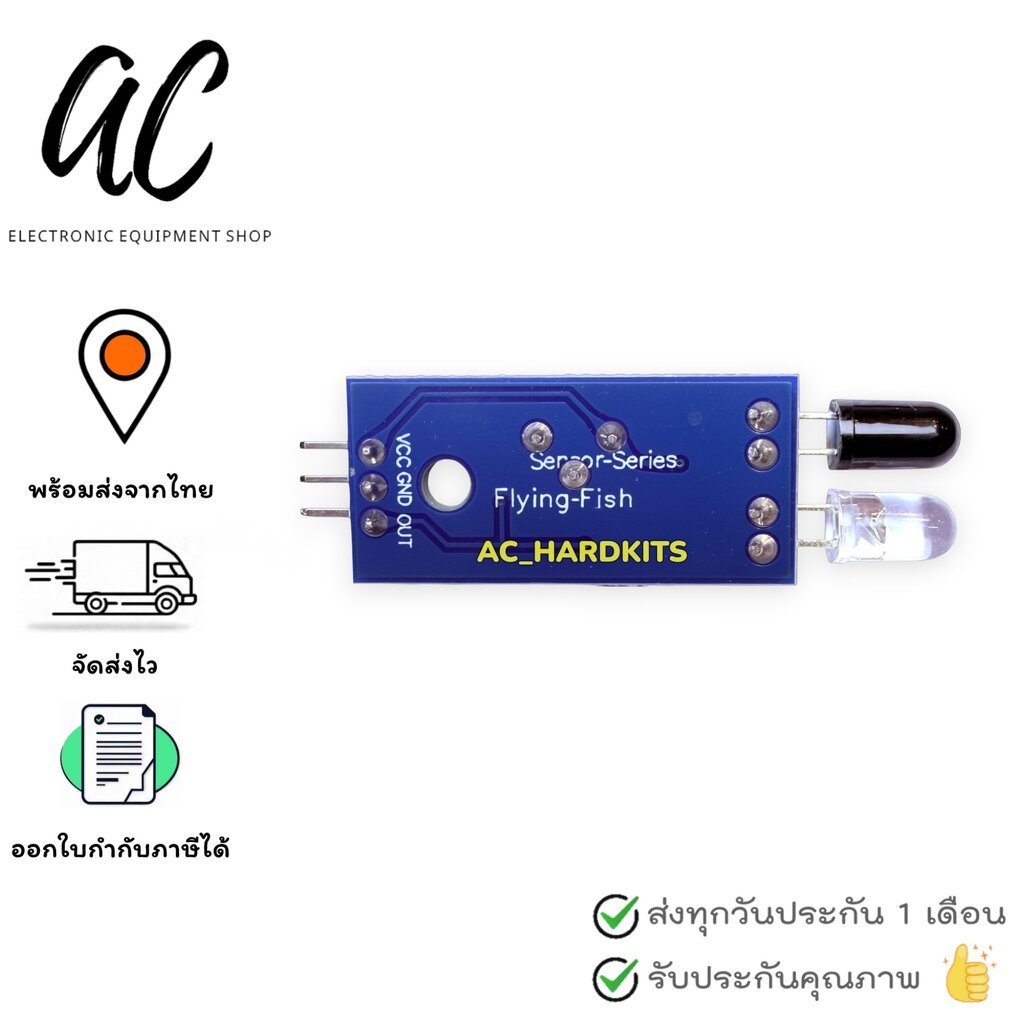

Infrared barrier Module car obstacle avoidance obstacle avoidance sensors (โมดูลตรวจจับวัตถุด้วยอินฟาเรด)

เซนเซอร์อินฟาเรด หลักการทำงานเมื่อมีวัตถุมาขวางหน้าเซนเซอร์ ตัวเซนเซอร์จะส่งสัญญาณ HIGH ออกมาทางขา OUTPUT และยังสามารถปรับระยะของเซนเซอร์ได้ เราสามารถนำไปประยุกต์ใช้ในงานต่างๆได้ เช่น นำไปติดกับหุ่นยนต์เดินชนสิ่งกรีดขวาง เพื่อป้องกันไม่ให้หุ้นยนต์เดินชนวัตถุต่างๆได้ Description: The sensor module adaptable to ambient light, having a pair of infrared emitting and receiving tubes, transmitting tubes emit infrared certain frequency, when the direction of an obstacle is detected (reflection surface), the infrared reflected is received by the reception tube, After a comparator circuit processing, the green light is on, but the signal output interface output digital signal (a low-level signal), you can adjust the detection distance knob potentiometer, the effective distance range of 2 ~ 30cm, the working voltage of 3.3V- 5V. Detection range of the sensor can be obtained by adjusting potentiometer, with little interference, easy to assemble, easy to use features, can be widely used in robot obstacle avoidance, avoidance car, line count, and black and white line tracking and many other occasions. Module Parameters When the module detects an obstacle in front of the signal, the green indicator lights on the board level, while the OUT port sustained low signal output, the module detects the distance 2 ~ 30cm, detection angle 35 , the distance can detect potential is adjusted clockwise adjustment potentiometer, detects the distance increases; counterclockwise adjustment potentiometer, reducing detection distance. 2, the sensor active infrared reflection detection, target reflectivity and therefore the shape is critical detection distance. Where the minimum detection distance black, white, maximum; small objects away from a small area, a large area from the Grand. 3, the sensor module output port OUT port can be directly connected to the microcontroller IO can also be directly drive a 5V relay; Connection: VCC-VCC; GND-GND; OUT-IO 4, comparators LM393, stable; 5, the module can be 3-5V DC power supply. When the power is turned on, the red power indicator lights; 6, with the screw holes 3mm, easy fixed installation; 7, board size: 3.2CM * 1.4CM 8, each module has been shipped threshold comparator voltage adjusted by potentiometer good, non-special case, do not adjustable potentiometer. Module Interface Description 1 VCC 3.3V-5V external voltage (can be directly connected to 5v and 3.3v MCU MCU) 2 GND GND External 3 OUT small board digital output interface (0 and 1) 📌📌***รายละเอียดและเงื่อนไขการรับประกัน***📌📌 ✅ - ร้านเราจัดส่งสินค้าทุกวันจันทร์-เสาร์ ✅ - หากลูกค้ากดสั่งซื้อผ่านระบบได้สำเร็จ แสดงว่ามีสินค้าพร้อมจัดส่งได้ทันที ✅ - สต๊อกสินค้าอยู่ในประเทศไทย ส่งถึงมือลูกค้าภายใน 1-3 วัน รวดเร็วทันใจแน่นอน ✅ - หากลูกค้าต้องการบิลใบเสร็จ ให้แจ้งที่หมายเหตุถึงร้านค้าหรือแชทแจ้งทางร้านได้เลย 📢📢📢*** เงื่อนไขการรับประกัน***🔸🔸🔸 ✅ - หากลูกค้าได้รับสินค้าผิด ชำรุด ให้ถ่ายรูปสินค้าที่ได้รับส่งมาทางแชท แจ้งปัญหาได้ ทางร้านยินดีเปลี่ยนสินค้า/คืนเงิน ✅ - ทางร้านรับประกันสินค้า 1 เดือน หากสินค้ามีปัญหาแจ้งมาทางแชทได้เลย สินค้าจะต้องอยู่ในสภาพที่สมบูรณ์ไม่ถูกงัดแงะ ถูกบัดกรี หรือเสียหายจากลูกค้าเป็นผู้กระทำ ✅ - กรณีคืนสินค้าที่มีปัญหา ลูกค้าทำเรื่องคืนสินค้ามายังร้าน เมื่อร้านค้าได้รับสินค้าคืนจะดำเนินการตรวจสอบสินค้าและคืนเงินให้ทันที ✅ - หากเกินระยะเวลารับประกัน ทางร้านจะไม่รับชอบใดๆทั้งสิ้น ฯลฯ
