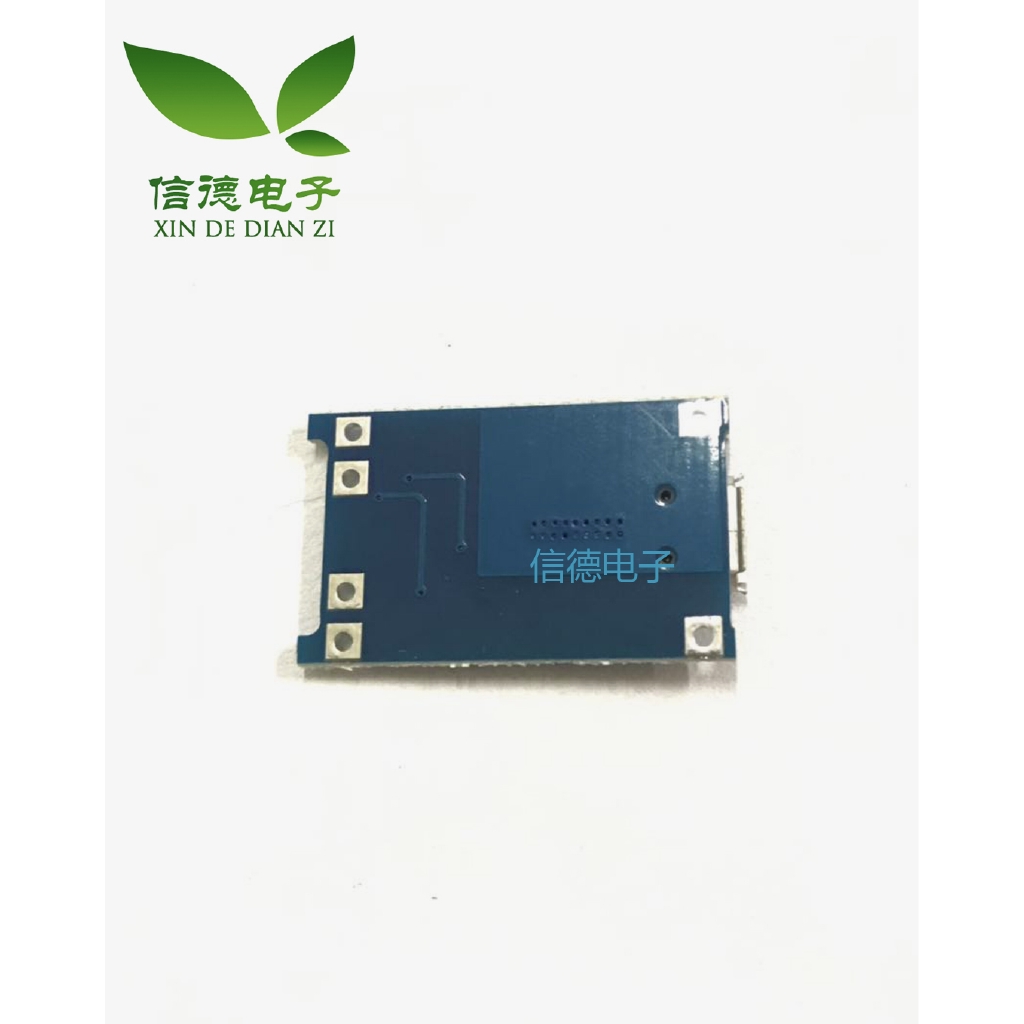

NX | 18650 แบตเตอรี่ป้องกัน 3.7V 3.6V 4.2V ลิเธียมแบตเตอรี่จาน 1A ข้ามการป้องกันการปล่อย

คุณสมบัติของโมดูลและเงินทุน: ปลายอินพุตมีซ็อกเก็ต MICRO USB ซึ่งสามารถใช้โดยตรงเป็นเครื่องชาร์จโทรศัพท์มือถือเพื่อชาร์จแบตเตอรี่ลิเธียม และยังคงรักษาแรงดันอินพุตข้อต่อสายไฟบัดกรีซึ่งสามารถ DIY สะดวกมาก แรงดันไฟฟ้าอินพุต: 5V ชาร์จแรงดันไฟฟ้าตัด: 4.2V + 1% กระแสไฟชาร์จสูงสุด: 1000mA แรงดันไฟฟ้าป้องกันการคายประจุแบตเตอรี่เกิน: 2.5V กระแสป้องกันกระแสเกินแบตเตอรี่: 3A ขนาดกระดาน: 2.6 * 1.7CM วิธีใช้: หมายเหตุ: เมื่อเชื่อมต่อแบตเตอรี่เป็นครั้งแรกอาจไม่มีเอาต์พุตแรงดันไฟฟ้าระหว่าง OUT + และ OUT- จากนั้นเชื่อมต่อแรงดัน 5V และชาร์จเพื่อเปิดใช้งานวงจรป้องกัน นอกจากนี้หากแบตเตอรี่เปิดขึ้นในไม่ช้าจาก B + B- และจากนั้นเชื่อมต่อก็จะต้องมีการเรียกเก็บเงินออกเพื่อเปิดใช้งานวงจรป้องกันโปรดใส่ใจกับเครื่องชาร์จเมื่อใช้เครื่องชาร์จโทรศัพท์มือถือเป็นอินพุท จะต้องสามารถส่งออก 1A หรือสูงกว่ามิฉะนั้นมันอาจไม่ได้เรียกเก็บตามปกติ ซ็อกเก็ต MICRO USB และ + -pad ถัดจากนั้นเป็นขั้วต่อไฟซึ่งเชื่อมต่อกับแรงดัน 5V B + เชื่อมต่อกับขั้วบวกของแบตเตอรี่ลิเธียมและ B- เชื่อมต่อกับขั้วลบของแบตเตอรี่ลิเธียม OUT + และ OUT เชื่อมต่อกับโหลดเช่นขั้วบวกและขั้วลบของบอร์ดเพิ่มประสิทธิภาพมือถือหรือโหลดอื่น ๆ เชื่อมต่อแบตเตอรี่กับ B + B, เสียบที่ชาร์จโทรศัพท์มือถือเข้ากับช่องเสียบ USB, ไฟสีแดงกำลังชาร์จและไฟสีเขียวเต็ม
