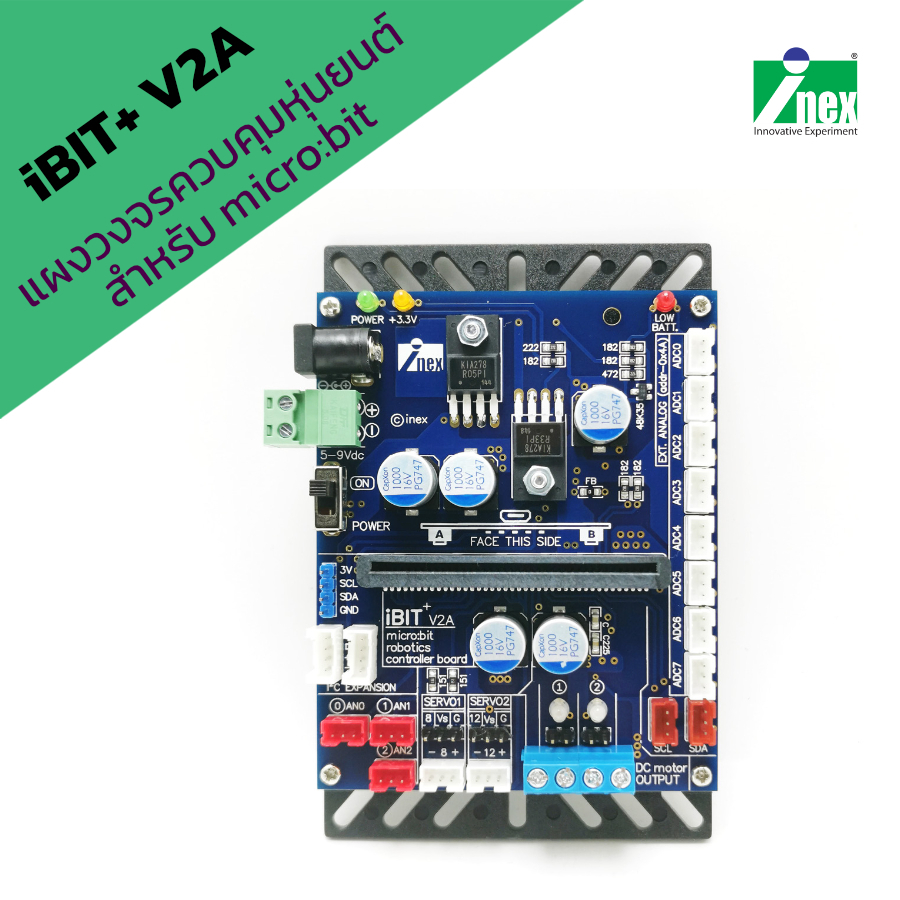

INEX iBIT+ V2Aแผงวงจรควบคุมหุ่นยนต์สำหรับ micro bit /ibit/ไมโครบิต/coding/robot/diy robot

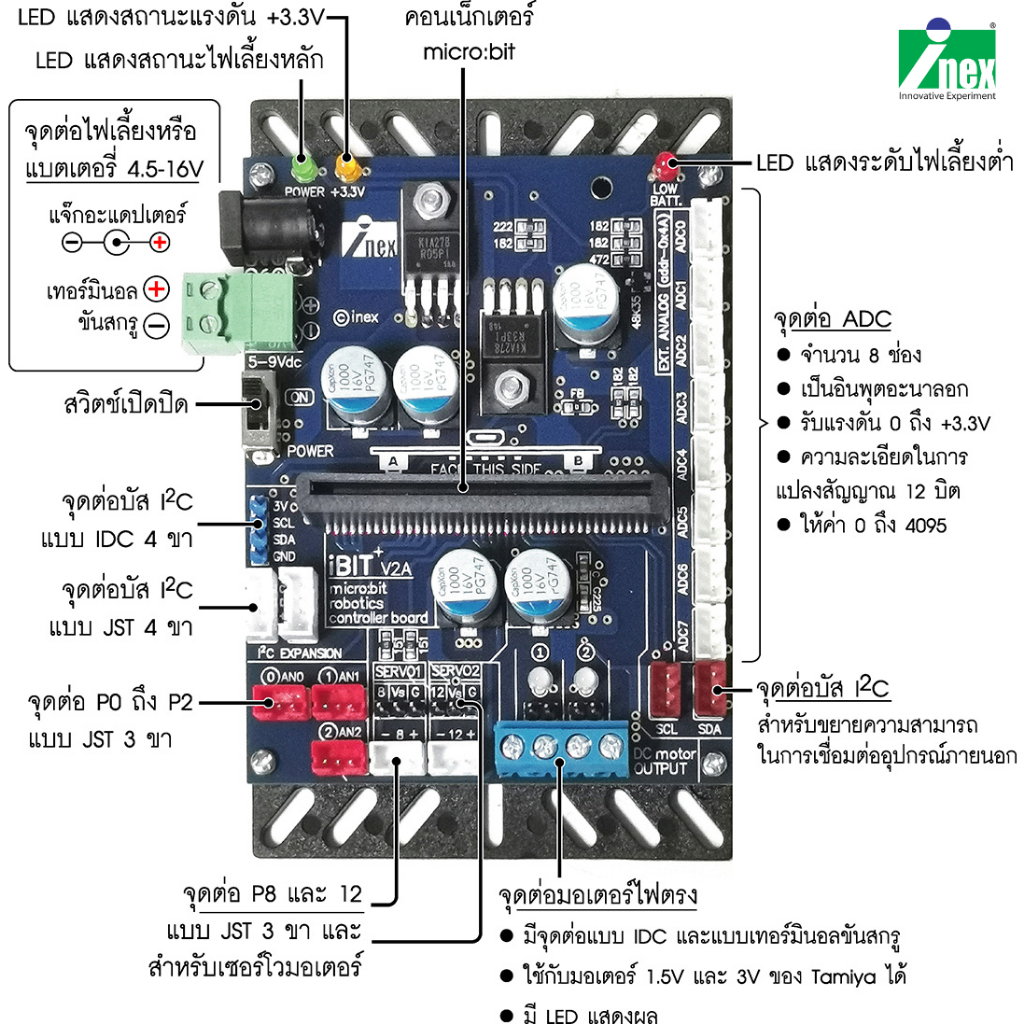

#ออกใบกำกับภาษีเต็มรูปแบบได้# กรุณาทักแชท iBIT+ เป็นหนึ่งในอุปกรณ์เสริมเพื่อสนับสนุนการใช้งาน micro:bit มินิ บอร์ดไมโครคอนโทรลเลอร์ เพื่อการเรียนรู้ สำหรับควบคุมอุปกรณ์ทางกลและเชื่อมต่อกับตัวตรวจจับ เพื่อนำไปสร้างหุ่นยนต์ หรือกลไกอัตโนมัติแบบโปรแกรมได้ แผงวงจร iBIT+ ได้รับการพัฒนาและผลิตขึ้นในประเทศไทย โดยวิศวกรไทยจาก บริษัท อินโนเวตีฟ เอ็กเพอริเมนต์ จำกัด คุณสมบัติของ iBIT+ • มีคอนเน็กเตอร์ 80 ขาสำหรับติดตั้ง micro:bit • มีจุดต่อไฟเลี้ยงเป็นแจ๊กอะแดปเตอร์ และแบบเทอร์มินอลบล็อก มีวงจรป้องกันการต่อไฟกลับขั้ว รับแรงดันไฟฟ้าตั้งแต่ +4.8 ถึง +16V พร้อมวงจรควบคุมไฟเลี้ยงคงที่ +3.3V แบบสวิตชิ่งสำหรับวงจรทั้งหมด และ +6V สำหรับเลี้ยงเซอร์โวมอเตอร์ • มีจุดต่อพอร์ตอินพุตเอาต์พุตแบบ JST 3 ขา รวม 5 จุด เพื่อต่อกับอุปกรณ์อินพุตเอาต์พุตของ INEX ประกอบด้วย พอร์ต P0, P1, P2, P8 และ P12 • มีจุดต่ออินพุตอะนาลอก 8 ช่อง (ADC0 ถึง ADC7) โดยใช้ไอซีแปลงสัญญาณอะนาลอกเป็นดิจิตอลเบอร์ ADS7828 รับแรงดันอินพุตได้ 0 ถึง +3.3V ความละเอียดในการแปลงสัญญาณ 12 บิต • มีจุดต่ออุปกรณ์ระบบบัส 2 สายหรือ I2C เพื่อเชื่อมต่อกับอุปกรณ์อินพุตเอาต์พุตที่ ทำงานบนระบบบัส I2C เพิ่มเติม ประกอบด้วยจุดต่อ SDA และ SCL • มีจุดต่อชุบทองขนาดรู 4 มม. 5 จุด เพื่อใช้งานกับสายปากคีบได้ ต่อตรงมาจากขาพอร์ต P0, P1, P2, +3V และ GND • มีวงจรขับมอเตอร์ไฟตรง 2 ชุดแบบควบคุมกระแสไฟฟ้าเอาต์พุต 1A พร้อมไฟแสดงการทำงาน จุดต่อแบบ IDC และแบบเทอร์มินอลขันสกรูได้ รับไฟเลี้ยงจากแบตเตอรี่โดยตรง ใช้งานกับชุดเฟืองขับมอเตอร์ รุ่น BO1 กับ BO2, มอเตอร์พร้อมเฟืองขับแบบโลหะรุ่น MG1 รวมถึงมอเตอร์ 1.5V และ 3V ของ Tamiya ได้ • มีจุดต่อเซอร์โวมอเตอร์ 2 ช่อง โดยใช้งานร่วมกับพอร์ต P8 และ P12 ได้รับไฟเลี้ยงมาจากแบตเตอรี่โดยตรง ผ่านวงจรควบคุมแรงดันคงที่ +6V เพื่อใช้เป็นไฟเลี้ยง +Vm แก่เซอร์โวมอเตอร์ *ราคาไม่รวมแผงวงจร micro:bit ดาวน์โหลดคู่มือการใช้งาน inex.co.th/store/manual/iBIT+Info.pdf #robot #หุ่นยนต์ #microbit #ibit #inex #coding #วิทยาการคำนวณ #makecode
