SoftStart EV Module V2.0 (โมดูลเสริม สำหรับรถไฟฟ้า ช่วยให้ออกตัวนิ่ม ไม่กระชาก)

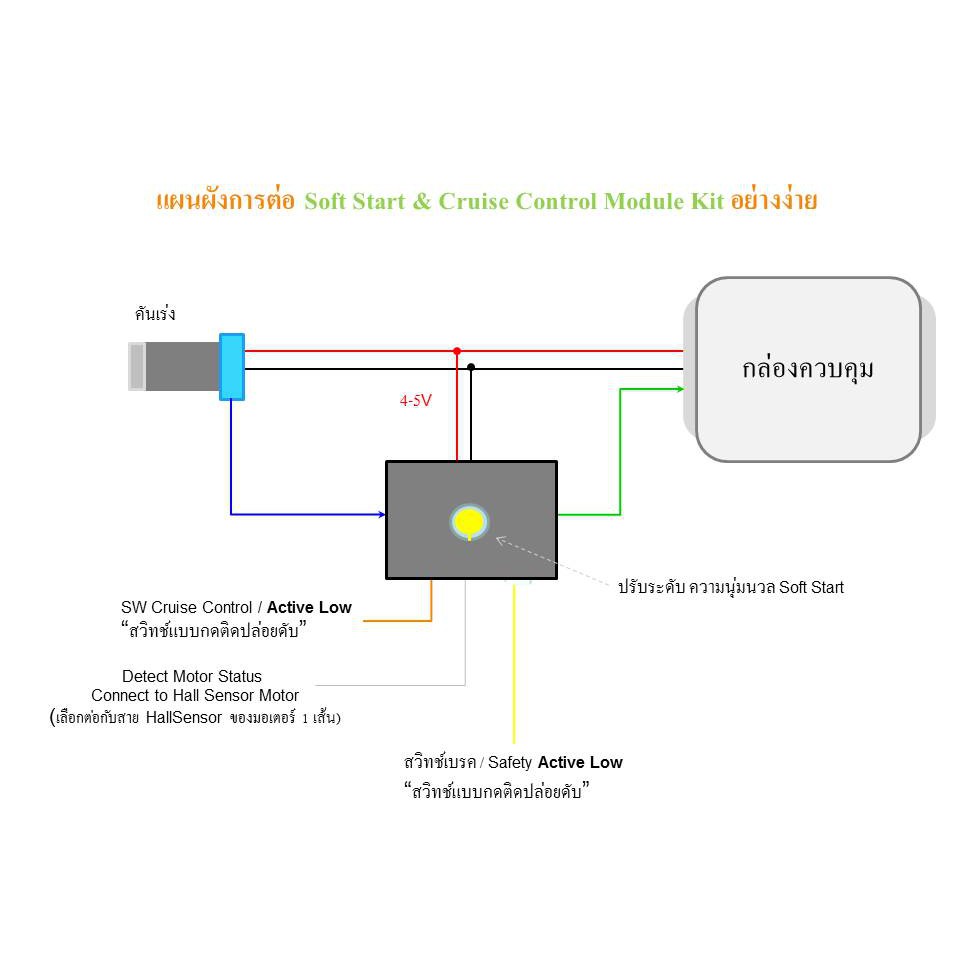

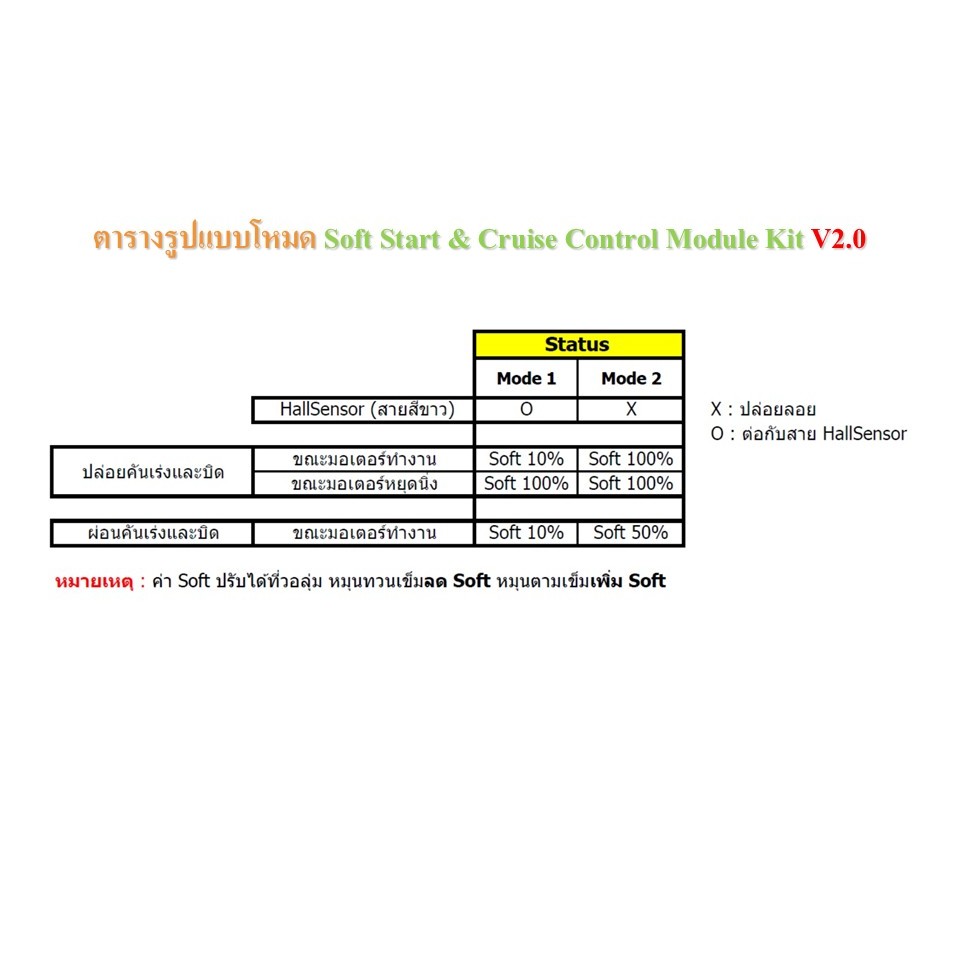

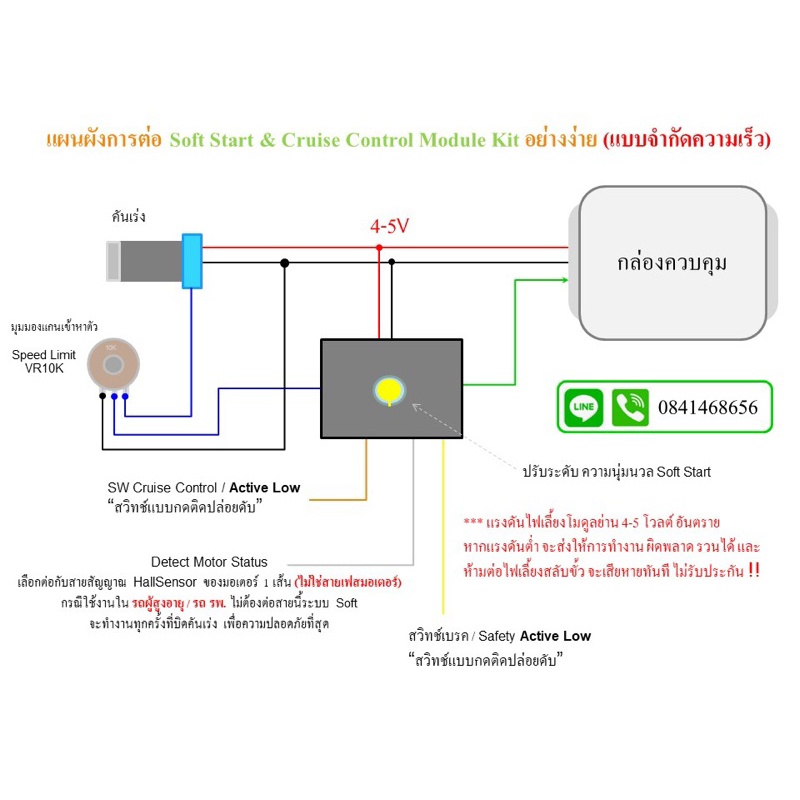

Soft Start & Cruise Control Module Kit V2.0 ** สินค้าก่อนจัดส่งจะทำการเทส ส่งคลิบให้ลูกค้าดูทุกบอร์ดเพื่อความมั่นใจของลูกค้า หากลูกค้าต่อผิด ต่อสลับขั้ว จะไหม้เสียหายทันที สินค้าไม่รับเปลี่ยนคืน ทุกกรณี ขอให้ลูกค้าศึกษารายละเอียด หลักการทำงานให้เข้าใจ ก่อนตัดสินใจสั่งซื้อ*** ** สำหรับ Version 2.0 อัปเกรดระบบ เพิ่มโหมด Soft ในขณะมอเตอร์ทำงานช่วยให้ การปรับเร่งรถไฟฟ้าเป็นไปอย่างนุ่มนวล ทุกครั้งที่บิดคันเร่ง ซึ่งสามารถปรับโหมดการทำงานได้ 2 โหมด ตามตารางด้านล่างนี้ เป็นโมดูล ที่ใช้ไมโครคอลโทรลเลอร์ ในควบคุมระบบการทำงาน จัดสร้างและออกแบบมาโดยเฉพาะ ช่วยให้การประมวลผล ทำงาน เสถียร แม่นยำ สำหรับ สาย DIY ติดตั้ง ต่อใช้งานง่าย สะดวก สำหรับช่วยให้ รถไฟฟ้า บิดออกตัวแบบนิ่มนวลขึ้น ลดความกระชาก อาทิรถไฟฟ้า โรงพยาบาล รถผู้สูงวัย หรือ รถไฟฟ้าขนส่งหรือบริการต่างๆ แถมมาด้วย Function Cruise Control (ล็อคความเร็ว) เหมาะกับกล่องควบคุมที่ไม่มีระบบเหล่านี้รองรับ ติดมาให้ ใช้ได้กับรถไฟฟ้า ทุกแบบที่ใช้คันเร่ง ไฟฟ้าควบคุม มีวอลุ่มปรับ Soft Start ความนุ่มนวล ตามต้องการที่เหมาะสม โมดูลนี้ไม่ทำให้ความเร็วปลายตกลง (ได้ผ่านการทดสอบแล้ว) เพราะยังคงให้แรงดันคันเร่ง เทียบเท่าระบบเดิมคือ 0.8-3.8V และหากต้องการ จำกัดความเร็วไม่ให้ เกินตามที่กำหนดไว้ ก็สามารถใช้วอบลุ่มใส่เสริม เพิ่มเติมทำได้ตามรูปวงจร Diagram ด้านบนนี้ จะสามารถช่วยจำกัดความเร็วไว้ไม่ให้เกินที่ปรับตั้ง เนืองจากสินค้าเป็นนวัตกรรมวิจัยพัฒนาสร้าง มีต้นทุนในการวิจัยพัฒนาและสั่งผลิตต่อบอร์ดค่อนข้างสูง และไม่ได้ผลิตจำนวนมาก ขอโปรดเข้าใจ และสนับสนุนสินค้าออกแบบไทย ลูกค้าสามารถเสนอแนะ ข้อแก้ไขปรับปรุง เพื่อพัฒนาต่อๆไป ขอบคุณมากครับ Function การทำงาน : Mode Soft Start ระบบนี้จะช่วยให้ การออกตัว ของทุกๆ ครั้ง ที่มีการเริ่มบิดคันเร่งหรือมอเตอร์เริ่มมีการหมุนทำงานออกตัว ซึ่งมีระบบเช็คสถานะกานหมุนของมอเตอร์ใช้ได้กับ BLDC Motor ส่วนรถไฟฟ้าที่ใช้ DCMotor ระบบจะ SoftStart ทุกครั้งที่มีการเริ่มบิดคันเร่ง มอเตอร์จะค่อยๆ ทำงาน Soft มาก - น้อย อยู่ที่การปรับ VR ตามที่เราต้องการ นิยมใช้กับรถไฟฟ้าตาม โรงพยาบาล รถมอเตอร์ไซด์ไฟฟ้า และ รถไฟฟ้าที่มีการออกตัว กระชาก ไม่นิ่มนวล.. Mode Cruise Control โหมดนี้ จะทำงานเมื่อเรากดสวิทช์ Cruise ต่อสายส้มลงกราว์ด เมื่อความเร็วคงที่แล้วเรา ใช้ระบบนี้ มอเตอร์จะทำงานที่ความเร็วนี้ ไป และขณะที่เราใช้งานโหมดนี้อยู่ แล้ว ต้องการ ปรับความเร็ว ขึ้นชั่วขณะ ก็ ทำได้ โดยการ บิดคันเร่งตามต้องการ หาก ปล่อย คันเร่ง ความเร็วก็ จะกลักบมาที่เดิมที่เราตั้งไว้นั่นเอง ระบบ Cruise จะทำงานไปจนกว่า เรา จะแตะสวิทช์เบรค โดยสายเบรคต้อง ต่อราวมกับสาย Safety ของโมดูลนี้ด้วย ระบบจึงจะทำงานสมบูรณ์ หรือ กด SW Cruise เป็น Off เป็นต้น ซึ่งการปิด / เปิด ทำได้ง่ายเพียงกดแล้วปล่อย เหมือนในรถยนต์ เป็นสวิทช์กดติด ปล่อยดีบ กดที ON Cruise กดอีกที OFF ระบบ Cruise เป็นต้น * รุ่นใหม่ V2.0 นี้มีการเพิ่มความนุ่มนวล ในการออกตัว ขณะล้อหมุนแบบเริ่มบิดคันเร่ง และขณะบิดคันเร่งอยู่ด้วยเช่นกัน เป็นเทคนิคพิเศษ ช่วยให้มอเตอร์ออกตัวนุ่ม ในทุกๆ รอบบิดคันเร่ง และมีการแก้ไขป้องกันเรื่องสัญญาณรบกวนจาก HallSensor สำหรับกล่องควบคุมบางรุ่นที่มี Noise รบกวนในส่วนของ HallSensor Signal อีกทั้งเพิ่มการป้องกันกรณีสายคันเร่งหลุดหลวม ช่วยเพิ่มความปลอดภัยของระบบ ป้องกันระบบทำงานผิดพลาด เพื่อความสะดวกในการบริการ หลังการขาย และการดูแล ลูกค้าสามารถติดตาม และ ศึกษาข้อมูล หรือผลงานเพิ่มเติม อื่นๆ ได้ที่ www.eBikeThaikit.com คลิบทดสอบ ---> https://youtu.be/l_sle6E-S7I หมายเหตุ : 1. แรงดันที่วงจรสามารถทำงานได้ ต้องมีแรงดัน 4 - 4.5V จึงควรวัด แรงดันจุดเชื่อมต่อไฟเลี่ยงโมดูล ว่าเพียงพอ หรือไม่ หากแรงดันเลี่ยงวงจรไฟไม่พอ จะทำงานได้ไม่เต็มระบบ และห้ามต่อกลับขั้ว บวก ลบ !! 2. ระวังการต่อใช้งานสายสีเหลือง หรือเบรค ระบบรองรับ Active Low เท่านั้น (ทริกลงกราวด์) ห้ามใช้กับระบบเบรคที่เป็นแบบ Active Hi (ไฟ 12V) จะทำให้วงจรเสียหายทันที กรณีจะไปใช้กับระบบเบรคแบบ Active Hi ให้ต่อร่วมกับ Relay 12V แล้วค่อยนำขั้ว Com , No ไปต่อ ใช้งานแบบต่อกราวด์แทนได้ (Active Low Modify) 3. หลังติดตั้ง SoftStart Module แล้วเสร็จให้ ทำการยกล้อลอย เพื่อทดสอบการทำงานของระบบให้เป็นปกติ ทำงานดี เสียก่อน (เผื่อต่อสายไฟ บางจุดหลุดหลวม หรือมีจุดผิดดพลาดอื่นๆ ที่เราไม่ทราบ) เพื่อความปลอดภัย ก่อนวิ่งจริงบนท้องถนน 4.กรณีนำไปใช้กับกล่องจูน เช่น Votal , Fardrive ให้เซ็ทปิด Function Softstart ของกล่องในโปรแกรมด้วยเพื่อป้องกันกล่องทำงานไม่ได้ เพราะระบบ SoftStart อาจจะทำงานตีกันเอง สามารถศึกษารายละเอียด หรือ สินค้า อื่นๆ เพิ่มเติมได้ที่ -----> www.eBikeThaikit.com ____/\____
