Fourwrap Stabilizers set by Morning Gongbang

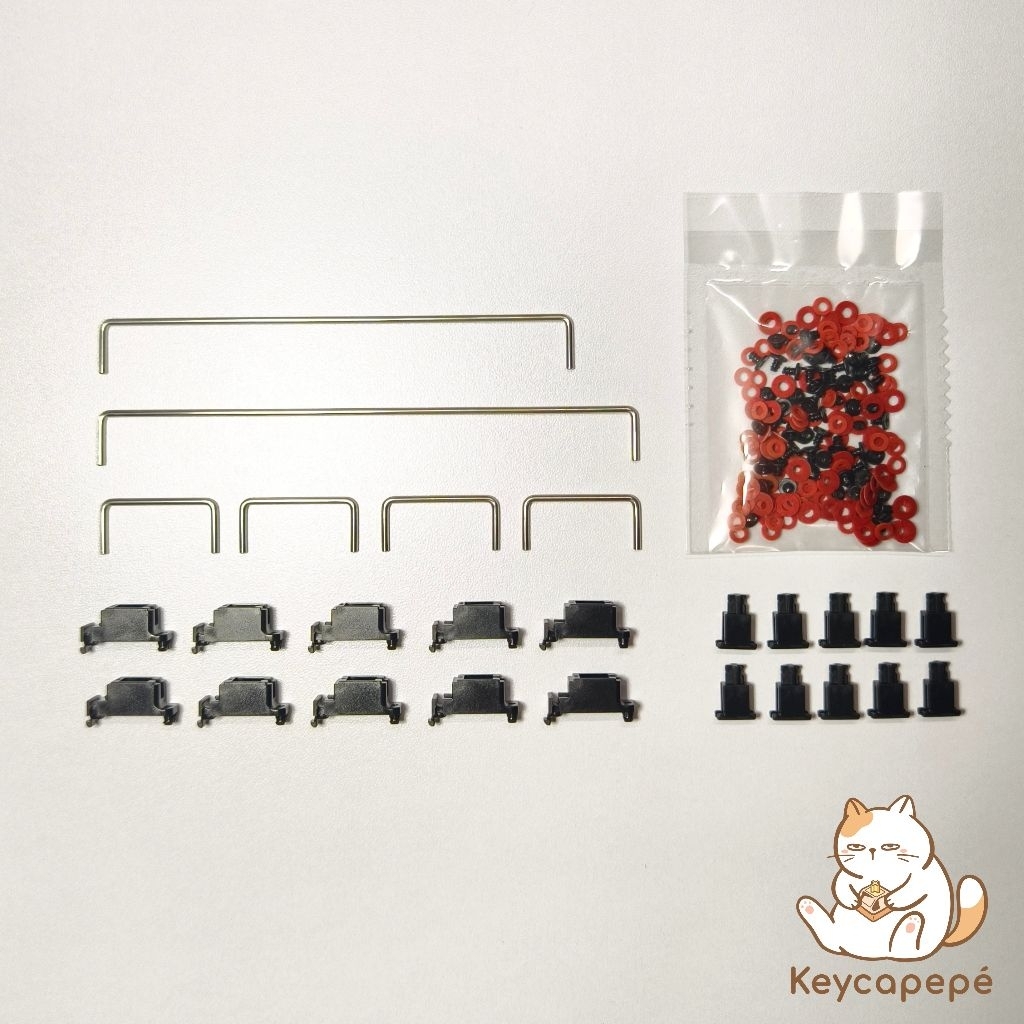

Fourwrap stabilizer SSS set (pcb mount) - housing x10 - stem N x10 - 2u wire x4 - 7u wire x1 - 6.25u wire x1 - screw x20 - washer x30 Fourwrap stabilizer P set (plate mount) - housing x10 - stem N x10 - 2u wire x4 - 7u wire x1 - 6.25u wire x1 Short pole stems - stem S x10 Long pole stem - stem L x10 Notes; ชิ้นส่วนคีย์บอร์ดมีค่าความคลาดเคลื่อน (tolerance) ตามการผลิต ควรเช็คและจัดตำแหน่ง stabilizers ก่อนทำการยึด //Keycap • อาจมีการโค้งงอ (bending) บน/ล่าง • ช่องก้าน (+) อาจคลาดเคลื่อน • มีการหดตัวจากการผลิต (shrinkage) • อาจมีการบิดงอ ทำให้ตำแหน่งแนวตั้งคลาดเคลื่อน แนะนำให้ใส่คีย์แคปกับ stab ก่อน จัดให้เรียบร้อย แล้วจึงยึดด้วยสกรู //PCB • รู 3mm อาจคลาดเคลื่อนระหว่าง 2.9 ~ 3.1mm • รู 4mm อาจคลาดเคลื่อน 3.9 ~ 4.1mm ความหนา PCB โดยทั่วไปอยู่ที่ประมาณ 1.55 ~ 1.7mm กรณีใช้แบบ screw-in ความหนา PCB ที่ต่างกัน อาจทำให้ส่วน L-hook ยกขึ้นได้ วิธีแก้: สามารถใช้ - Kapton tape (0.05mm) - เทปใส (0.05mm) - เทปกาวสองหน้า (0.1mm) เสริมความหนา PCB เพื่อช่วยให้ housing ยึดได้ดีมากขึ้น //การลูป (Lubrication) *ไม่ต้องลูปก็สามารถใช้งานได้ แต่แนะนำให้ลูป housing: 205gd0 wires แนะนำ: SUPERLUBE Multi-Purpose Synthetic Grease NLGI Grade 2 ตัวเลือกอื่นๆสำหรับ wires: • Krytox 205G2: ความหนืดใกล้กัน แต่ล้างยากกว่า • Permatex 22058: ความหนืดดี ล้างง่าย แต่น้ำยาอาจไหลเมื่อโดนความร้อนสูง • GH V4: หนืดน้อยกว่า แต่ smooth ไม่ทึบ _______________________ //สกรู **เป็น self-tapping screw ขันด้วย torque พอดี ไม่ต้องแน่นเกินไป** _______________________ //การยึดกับ PCB CASE 1 ยึดแบบใช้ไม้จิ้มฟัน CASE 2 ใช้สกรูแทนลิ่ม (wedge) ในการยึด CASE 3 ตัดคลิป (clip) แล้วเปลี่ยนเป็นการยึดแบบสกรูอิน (screw-in) CASE 4 ตัด clip และ L-hook แล้วใช้การยึดแบบ double screw CASE 5 จากแบบ double screw เพิ่ม washer เพื่อรองรับ PCB 1.2
