PWM Pulse สัญญาณเครื่องกําเนิดไฟฟ้า PWM Current/แรงดันไฟฟ้าสัญญาณเครื่องกําเนิดไฟฟ้า 0-20mA 4-20mA 0-10V 2 นิ้วหน้าจอสี Analog Input

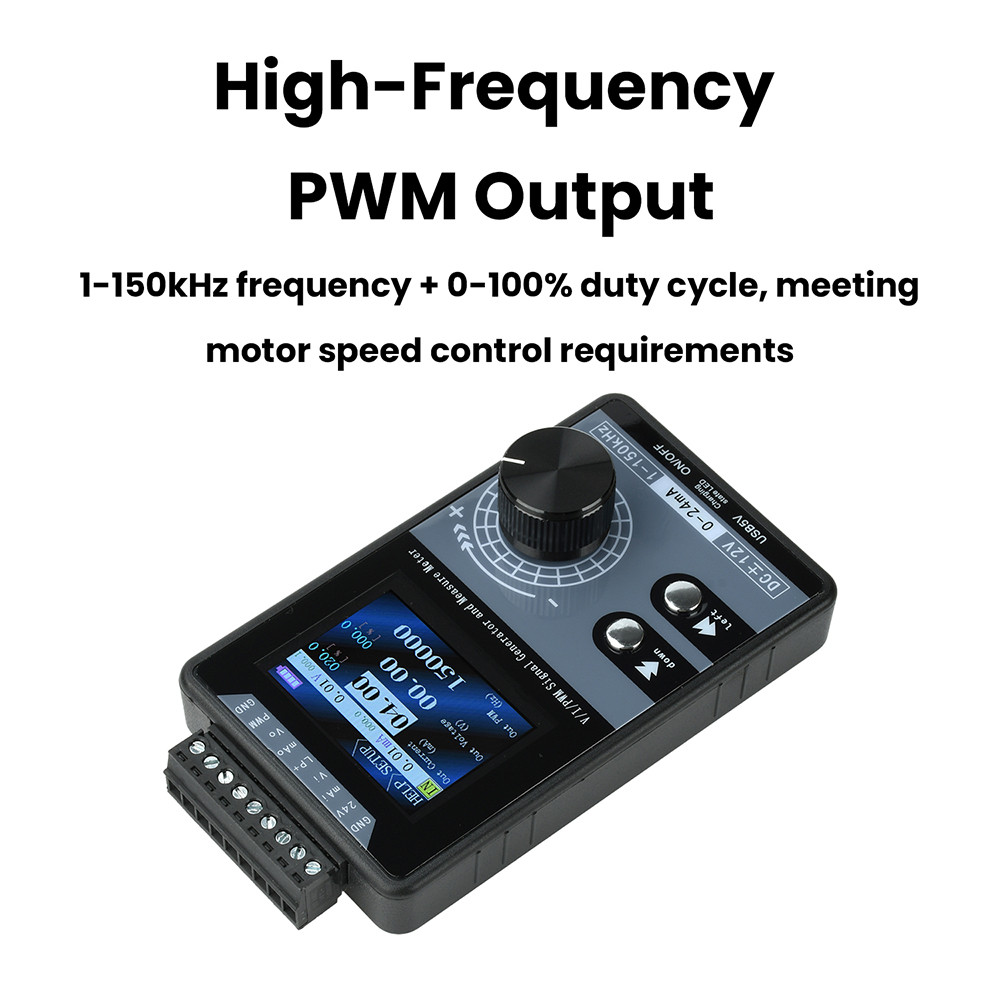

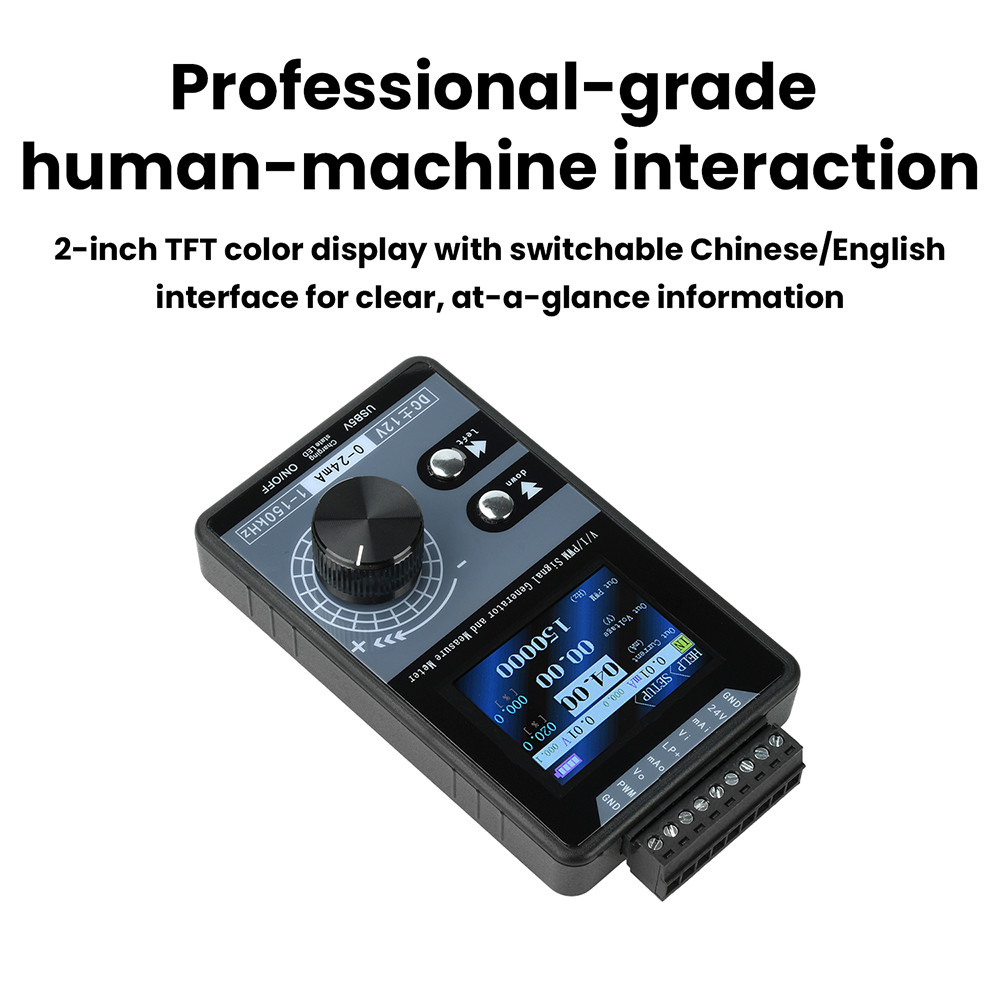

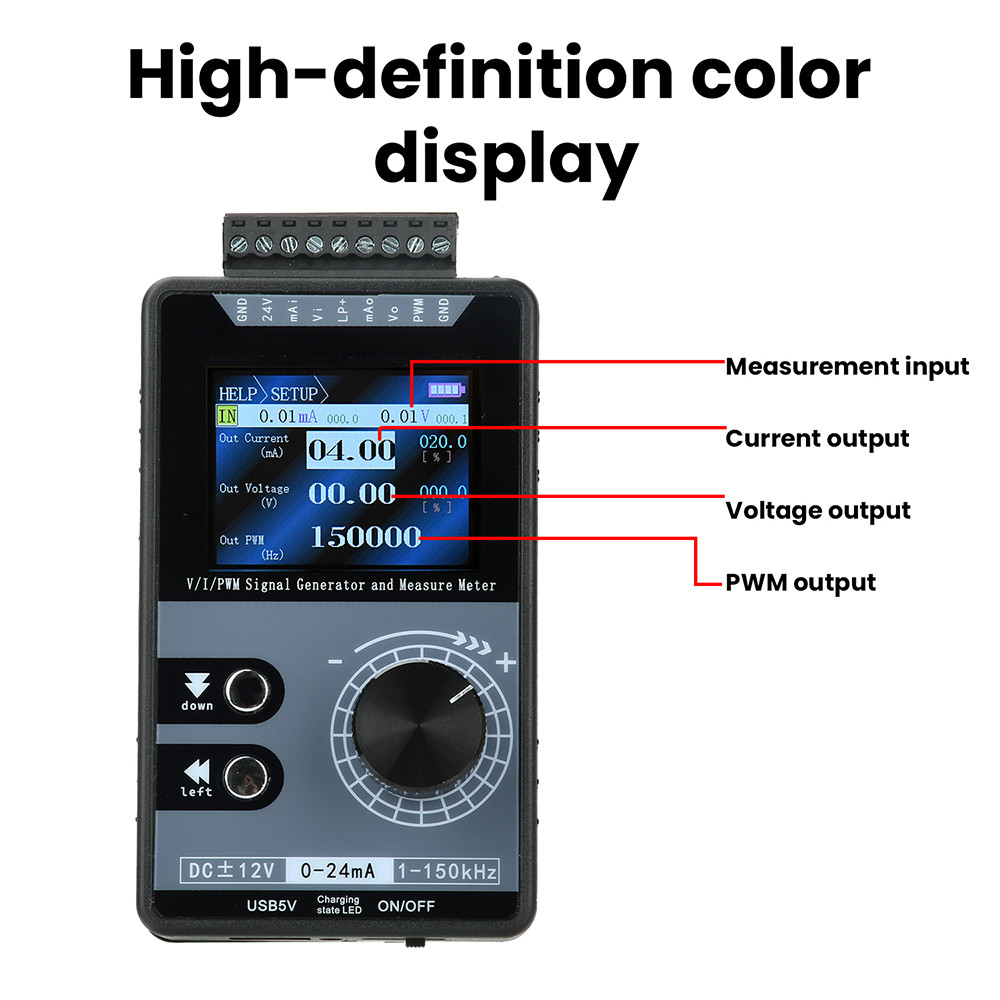

คุณสมบัติ: 1. ตัวเลือกแหล่งจ่ายไฟ Triple: ขั้ว 24V / USB-C / แบตเตอรี่ลิเธียมในตัวปรับให้เข้ากับสถานการณ์การทำงานต่างๆได้อย่างยืดหยุ่น 2. เอาต์พุต PWM ความถี่สูง: ความถี่ 1-150kHz + รอบการทำงาน 0-100% ตอบสนองความต้องการในการควบคุมความเร็วมอเตอร์ 3. HMI ระดับมืออาชีพ: จอแสดงผลสี TFT ขนาด 2 นิ้วพร้อมอินเทอร์เฟซภาษาจีน / อังกฤษที่สลับได้เพื่อข้อมูลที่ชัดเจนได้อย่างรวดเร็ว 4. การปรับแต่งที่แม่นยำและสะดวก: เครื่องเข้ารหัสดิจิตอล EC11 พร้อมปุ่มหมุนขนาดใหญ่และปุ่มกดไฟฟ้าเพื่อการตอบสนองต่อการสัมผัสที่ดีเยี่ยม 5. ปรับแต่งอย่างล้ำลึกสำหรับสภาพแวดล้อมอุตสาหกรรม: ออกแบบมาเป็นพิเศษสำหรับการดีบักสัญญาณควบคุมอุตสาหกรรมและการควบคุมความเร็วมอเตอร์ PWM ในหลายสถานการณ์ พารามิเตอร์พารามิเตอร์: ชื่อสินค้า: เครื่องกำเนิดสัญญาณมัลติฟังก์ชั่นหน้าจอสี ตัวเลือกแหล่งจ่ายไฟ 3 ตัว: DC 24V ภายนอกผ่านขั้ว / USB-C / แบตเตอรี่ลิเธียมในตัว (รุ่นที่ติดตั้งแบตเตอรี่) ประเภทแบตเตอรี่: แบตเตอรี่ลิเธียม 3.7V 1500mAh ในตัว: ประเภทแบตเตอรี่: แบตเตอรี่ลิเธียม 3.7V 1500mAh ในตัว อินเทอร์เฟซ: พอร์ต Type C หน้าจอสี TFT ขนาด 2 นิ้ว (320 × 240 พิกเซล) อินเทอร์เฟซการแสดงผล: อินเทอร์เฟซภาษาจีน / อังกฤษที่สลับได้ ลูกบิดเข้ารหัสดิจิตอล EC11: ลูกบิดเข้ารหัสดิจิตอล EC11 (ความละเอียด 20 ขั้นตอนต่อการปฏิวัติพร้อมปุ่มกด) ปลั๊กเทอร์มินัลข้อมูลจำเพาะ: 15EDGK3.81 (9P) สภาพแวดล้อมการทำงาน: 0-40°C ความชื้นสัมพัทธ์ <80% สถานการณ์การใช้งาน: การควบคุมอุตสาหกรรมการดีบักสัญญาณอะนาล็อก DC, การติดตั้งและบำรุงรักษาอุปกรณ์ไฟฟ้า, การควบคุมความเร็วมอเตอร์ PWM ฯลฯ ช่วงแรงดันขาออกของแรงดันขาออก: ± 12V (สูงสุด 20mA ภายใต้โหลดพร้อมระบบป้องกันไฟฟ้าลัดวงจร) ช่วงการวัดแรงดันไฟฟ้าของแรงดันไฟฟ้า: ± 50V ช่วงเอาต์พุตปัจจุบัน: 0-24mA (ความต้านทานการสุ่มตัวอย่างสูงสุด 500Ω, ป้องกันการลัดวงจร) ช่วงการวัดปัจจุบัน: ± 50mA ช่วงการวัดปัจจุบัน ช่วงการปรับเอาต์พุต: สามารถกำหนดค่าได้อย่างอิสระ (เช่น 0-20mA / 4-20mA / 0-10V / 0-5V) พร้อมค่าการแสดงทางวิศวกรรมที่ผู้ใช้กำหนดได้ เอาท์พุทคลื่นสี่เหลี่ยม PWM: ปรับความถี่ 1-150kHz, รอบการทำงานปรับได้ 0-100% (ระดับสูงคงที่ที่ 5V, กระแสขับ <20mA, ป้องกันการลัดวงจร) เอาต์พุต PWM นี้ไม่เหมาะสำหรับระบบ 12V หรือ 24V เนื่องจาก 5V ถือว่าเป็นระดับต่ำสำหรับระบบเหล่านั้น) ข้อมูลจำเพาะของแหล่งจ่ายไฟ: มีวิธีการชาร์จสามวิธี ได้แก่ เครื่องชาร์จโทรศัพท์มือถือแบตสำรองหรืออินพุต DC 24V ภายนอก 1. แหล่งจ่ายไฟขั้วภายนอก: DC 24V ± 4V, 2W (โหมดไม่ชาร์จ) / 5W (โหมดชาร์จ) 2. อินพุต USB-C ภายนอก: 5V, 0.4A (ไม่มีการชาร์จ) / 1A (การชาร์จ) 3. แบตเตอรี่รุ่นที่ติดตั้งแบตเตอรี่) แบตเตอรี่ลิเธียม 3.7V ในตัวกระแสไฟชาร์จสูงสุด 0.8A ไฟแสดงสถานะแบตเตอรี่จะเปลี่ยนเป็นสีเขียวและไฟแสดงสถานะการชาร์จจะหยุดโดยอัตโนมัติเมื่อเต็ม โดยปกติจะใช้เวลาชาร์จมากกว่า 6 ชั่วโมง แบตเตอรี่ที่ชาร์จเต็มแล้วให้การใช้งาน 1-5 ชั่วโมงขึ้นอยู่กับโหลดเอาต์พุต ไฟแสดงสถานะการชาร์จ: 1. เมื่อปิดเครื่องและเชื่อมต่อกับการชาร์จ Type-C ไฟแสดงสถานะการชาร์จด้านล่างจะเปลี่ยนเป็นสีแดง เปลี่ยนเป็นสีเขียวเมื่อชาร์จเต็ม 2. เมื่อเปิดเครื่องและเชื่อมต่อกับการชาร์จ Type-C ไฟแสดงสถานะการชาร์จด้านล่างจะเปลี่ยนเป็นสีแดง ไอคอนแบตเตอรี่ที่มุมขวาบนของหน้าจอจะแสดงเป็นสีเขียวและวนรอบผ่านการเพิ่มแถบแบตเตอรี่ (โดยไม่คำนึงถึงการชาร์จที่เหลืออยู่ก่อนการชาร์จจะเริ่มเป็นสีเขียว) เมื่อชาร์จเต็มแล้วไฟแสดงสถานะการชาร์จด้านล่างจะเปลี่ยนเป็นสีเขียวและไอคอนแบตเตอรี่ที่มุมขวาบนของหน้าจอจะยังคงเป็นสีเขียวทึบ เมื่อถอดสายชาร์จ Type-C ไอคอนแบตเตอรี่ที่มุมขวาบนของหน้าจอจะแสดงเป็นสีขาว ข้อควรระวัง: 1. ปิดเครื่องก่อนเชื่อมต่อสายเคเบิล 2. เกินกว่าพารามิเตอร์ทางเทคนิคที่ระบุอาจทำให้เกิดการดำเนินงานที่ผิดปกติหรือความเสียหายของเครื่องมือนี้ แพ็คเกจรวม: หน่วยหลักของเครื่องกำเนิดไฟฟ้า x1 ไขควงหัวแบน x11 สายชาร์จ USB x1 สายทดสอบคลิปจระเข้ x4
