QRE1113 Linear Sensor อินฟราเรดสะท้อนแสงเซนเซอร์โมดูลเอาต์พุตดิจิตอล 3.3V 5V สําหรับ Line ตามหุ่นยนต์พร้อม Pin Breakout Board

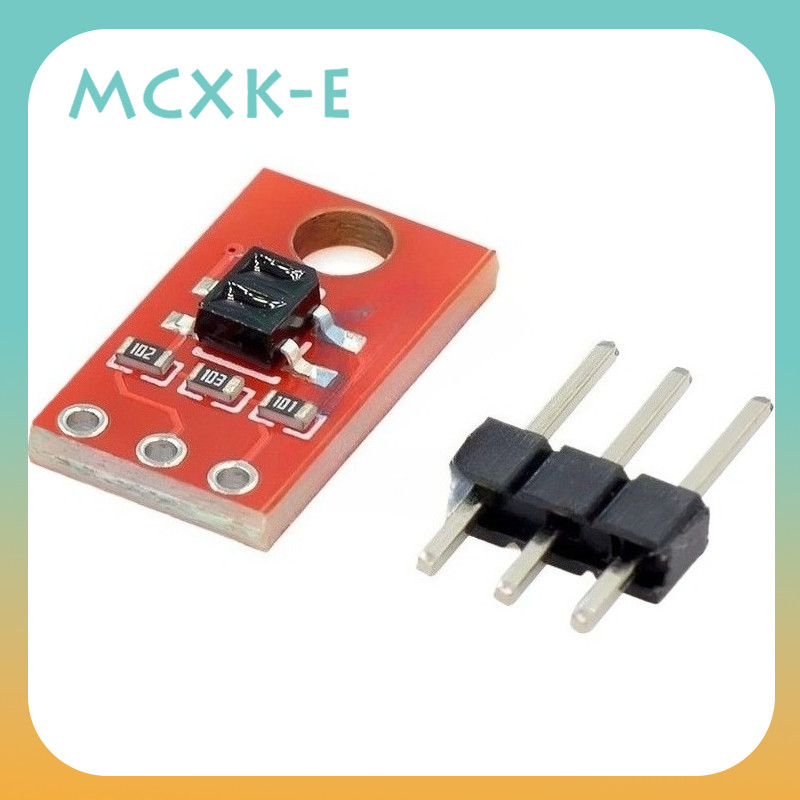

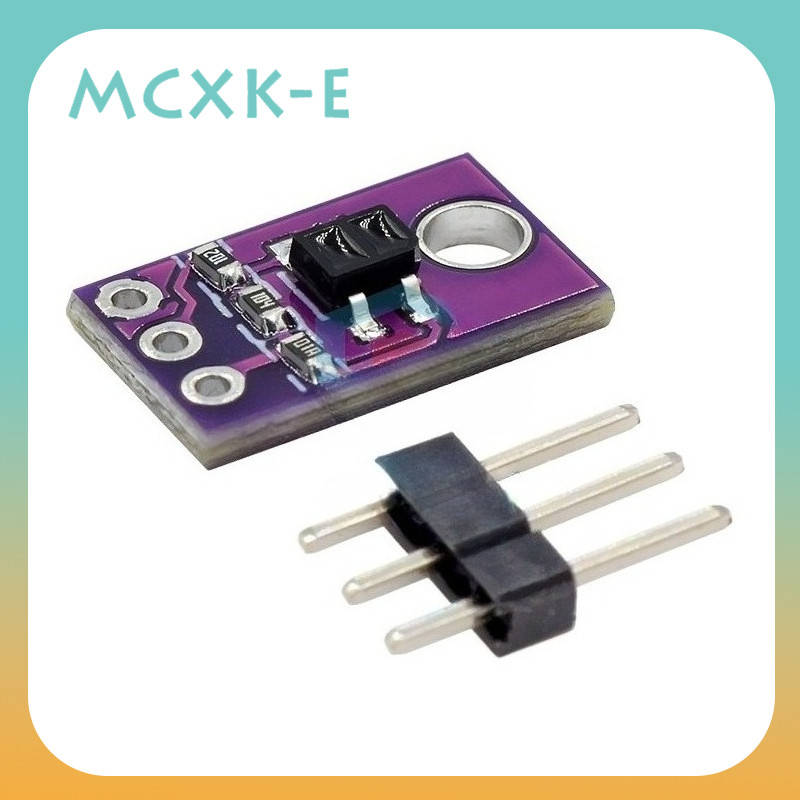

บอร์ดสาขา QRE1113 รุ่นนี้มีเอาต์พุตดิจิตอลโดยใช้วงจรปล่อยประจุเพื่อวัดปริมาณการสะท้อนแผ่นขนาดกะทัดรัดนี้เหมาะสำหรับการตรวจจับเส้นเมื่อมีเฉพาะ Digital I / O เท่านั้นและสามารถใช้ได้ใน 3.3V ระบบ 5V บอร์ดประเมิน QRE1113 เซ็นเซอร์การตอบสนองอินฟราเรดประกอบด้วยสองส่วน - ส่งไฟ LED อินฟราเรดและทรานซิสเตอร์โฟโตอิเล็กทริกที่ไวต่ออินฟราเรดไฟ LED ด้านในเซ็นเซอร์จะสว่างขึ้นเมื่อคุณจ่ายไฟ VCC และ GND Pins บนบอร์ดคือ ตัวต้านทาน 100Ω A และวางไว้ในซีรีส์พร้อมไฟ LED เพื่อ จำกัด ปัจจุบันเอาต์พุตของทรานซิสเตอร์ภาพถ่ายเชื่อมต่อกับตัวเก็บประจุ 10nF ยิ่งตัวเก็บประจุเร็วเท่าไหร่ตัวเก็บประจุก็จะยิ่งสะท้อนบนพื้นผิวมากขึ้นเท่านั้นเซ็นเซอร์เหล่านี้จะกว้างขวาง พื้นผิวสีขาวสะท้อนแสงมากกว่าพื้นผิวสีดำจะสะท้อนให้เห็นดังนั้นเมื่อชี้ไปที่พื้นผิวสีขาวตัวเก็บประจุจะปล่อยเร็วกว่าเมื่อชี้ไปที่พื้นผิวสีดำทั้งอินพุตไฟและหมุดขาออกมี นำออกเป็น 3 พินในซ็อกเก็ตติดตั้งระยะห่าง 0.1 นิ้วหากคุณต้องการขันให้แน่นบนบอร์ดบอร์ดก็มีรูยึดเช่นกัน คุณสมบัติ: แรงดันไฟฟ้าที่ใช้งานได้: 5VDC กระแสไฟ: 25mA เข้ากันได้กับ Digital I / O No ADC ที่จำเป็นสำหรับ ADC ระยะตรวจจับที่ดีที่สุด: 0.125 "(3Mm) ขนาด 0.3x0.55 นิ้ว แพ็คเกจประกอบด้วย: โมดูลเซนเซอร์สะท้อนแสงอินฟราเรด 1 x QRE1113
