เซ็นเซอร์วัดสภาพแวดล้อม BME680/688/690 Bosch แท้ I2C Qwiic Humi Temp Pres GAS VOCs Env AI Sensor Massmore

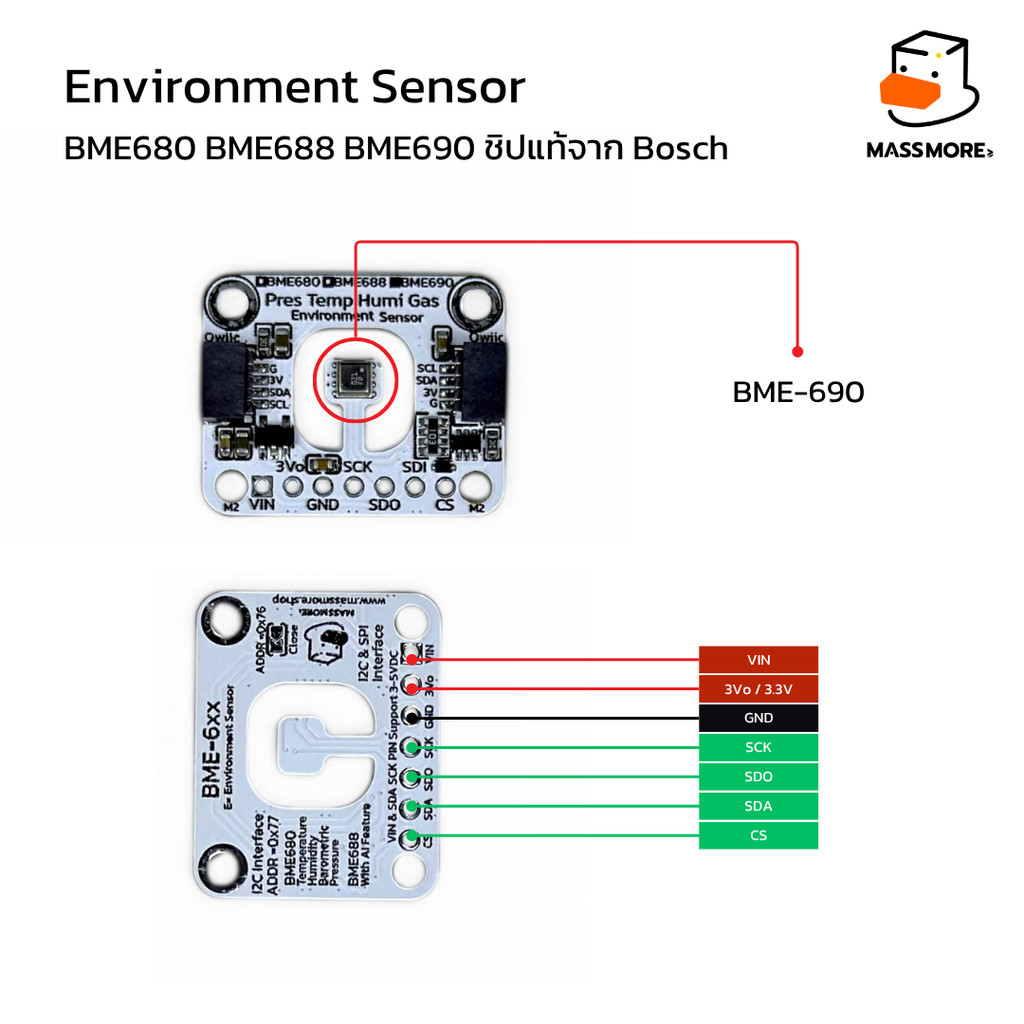

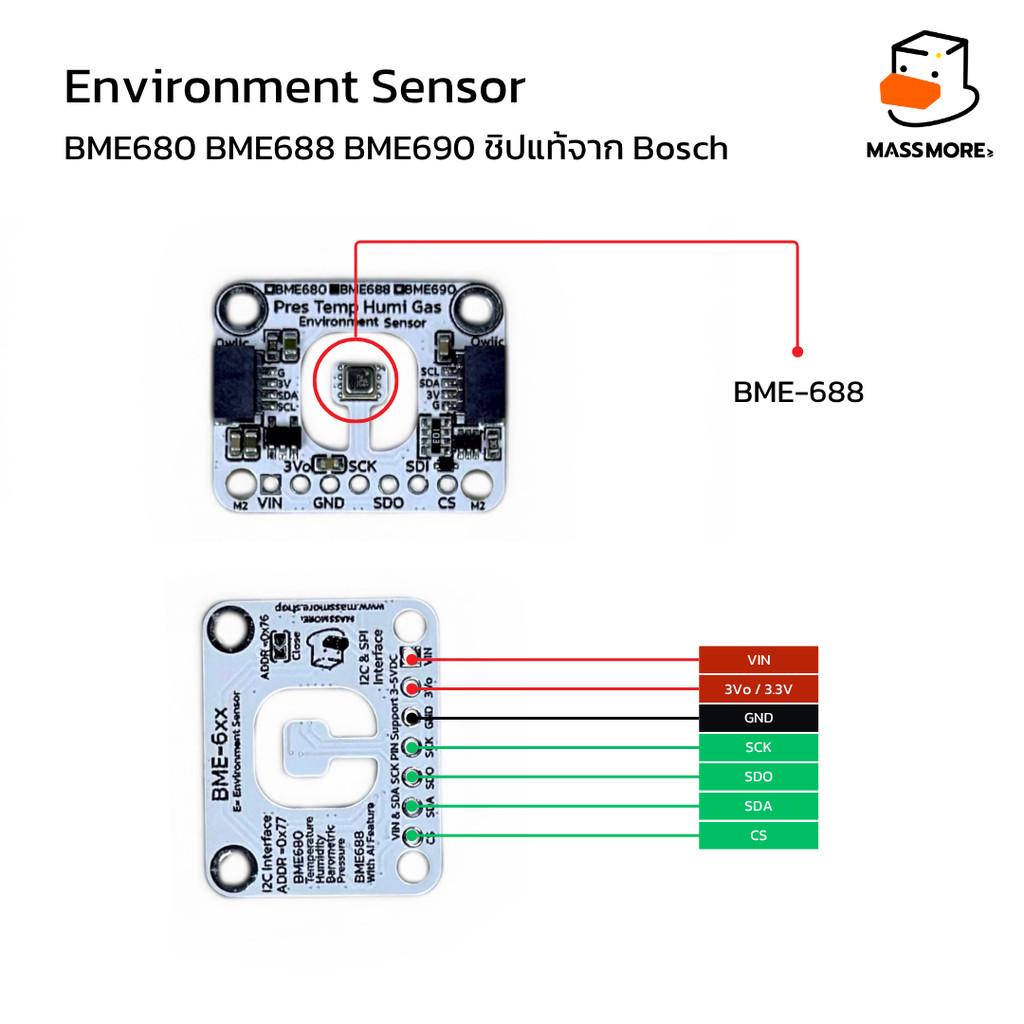

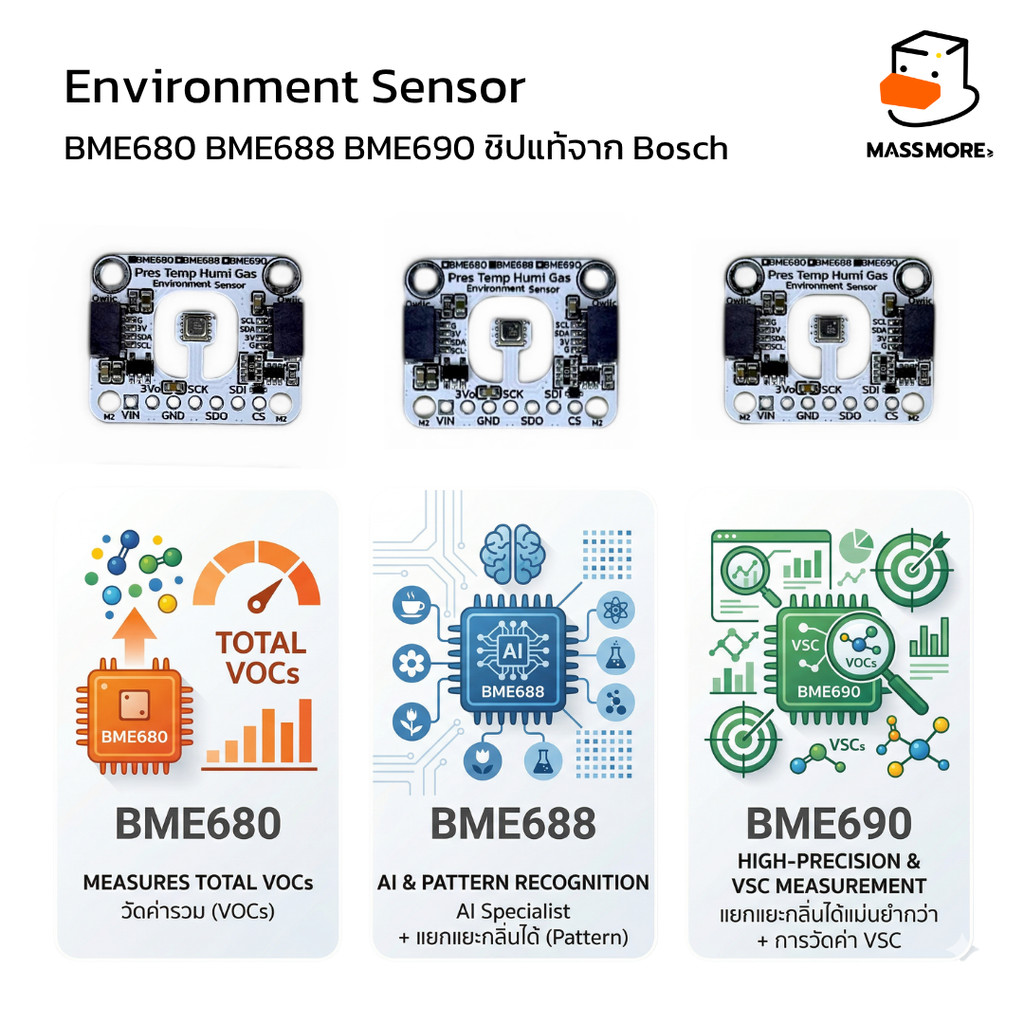

1. ชื่อสินค้า (Product) : โมดูลเซ็นเซอร์วัดสภาพแวดล้อม 4-in-1 Bosch แท้ รุ่น BME680 / BME688 / BME690 รองรับ Qwiic I2C SPI วัดอุณหภูมิ ความชื้น ความดัน และก๊าซ (VOCs / AI Sensor) by Massmore 2. ตัวเลือกสินค้า (Product Options) : - BME680 (3-5V): รุ่นมาตรฐานสำหรับประเมินคุณภาพอากาศภายในอาคาร (Standard Indoor Air Quality - IAQ) และวัดผลรวมก๊าซอินทรีย์ระเหยง่าย (Total VOCs) - BME688 (3-5V): รุ่นรองรับเทคโนโลยีปัญญาประดิษฐ์ (Bosch AI Studio) สามารถฝึกฝน (Train) เพื่อจำแนกประเภทและตรวจจับกลิ่นก๊าซเฉพาะทางได้ - BME690 (3-5V): รุ่นทนทานระดับอุตสาหกรรม (High Robustness) ทนต่อสารไซลอกเซน (Siloxane) และก๊าซกำมะถัน เหมาะสำหรับสภาพแวดล้อมที่รุนแรง 3. คุณสมบัติ (Features) : - 4-in-1 Integrated Sensor: ผสานเซ็นเซอร์ 4 ชนิดไว้ในชิปเดียว ได้แก่ การวัดอุณหภูมิ (Temperature), ความชื้นสัมพัทธ์ (Humidity), ความดันบรรยากาศ (Barometric Pressure) และเซ็นเซอร์ก๊าซ (Gas/VOCs) - Authentic Bosch Chip: เลือกใช้ชิปแท้จาก Bosch Sensortec มั่นใจได้ในความเที่ยงตรง เสถียรภาพ และประสิทธิภาพในระยะยาว - Wide Voltage Compatibility: ติดตั้งวงจรควบคุมแรงดัน (Regulator) และแปลงระดับสัญญาณ (Logic Level Shifter) ทำให้รองรับแรงดันไฟเลี้ยง 3.0V ถึง 5.0V ได้อย่างสมบูรณ์ ปลอดภัยต่อการใช้งานร่วมกับบอร์ดพัฒนาทุกตระกูล - Qwiic & Standard Interface: รองรับการเชื่อมต่อแบบรวดเร็วผ่านพอร์ต Qwiic (JST SH 4-pin) 2 ช่องสัญญาณ หรือเลือกบัดกรีใช้งานผ่านขาสัญญาณ I2C และ SPI มาตรฐาน - Advanced Gas Detection: ตอบโจทย์งานตรวจสอบคุณภาพอากาศขั้นสูง (IAQ) รวมถึงการประยุกต์ใช้งานด้าน AI (สำหรับรุ่น BME688) 4. ข้อมูลสินค้า (Spec data) : - แรงดันไฟเลี้ยง (VIN): 3.0V - 5.0V DC - โปรโตคอลการสื่อสาร: I2C (Address: 0x76 หรือ 0x77) และ SPI - ขนาดบอร์ด (Dimensions): 25.40 mm x 20.32 mm - ระยะรูยึดน็อต (Mounting Hole): 20.32 mm x 15.24 mm (รองรับน็อตขนาด M2) - พอร์ตเชื่อมต่อบนบอร์ด: Qwiic Connectors x2, Pin Header สำหรับ VIN, GND, SCL/SCK, SDA/SDI, SDO, CS 5. ข้อมูลทางเทคนิค (Specification) : สเปคการวัดค่าสภาพแวดล้อมพื้นฐาน (เหมือนกันทั้ง 3 รุ่น): - อุณหภูมิ (Temperature): ช่วงการวัด -40°C ถึง +85°C (ความแม่นยำ ±1.0°C) - ความชื้น (Humidity): ช่วงการวัด 0% ถึง 100% RH (ความแม่นยำ ±3% RH) - ความดันบรรยากาศ (Pressure): ช่วงการวัด 300 ถึง 1100 hPa (ความแม่นยำสัมบูรณ์ ±0.6 hPa) สเปคเซ็นเซอร์ตรวจจับก๊าซ (ความแตกต่างตามรุ่น): - BME680: ตรวจจับสารประกอบอินทรีย์ระเหยง่าย (bVOC) ที่เกิดจากสีทาบ้าน น้ำยาทำความสะอาด เฟอร์นิเจอร์ หรือก๊าซจากการหายใจของมนุษย์ - BME688: ตรวจจับสารประกอบอินทรีย์ระเหยง่าย (bVOCs) และสารประกอบกำมะถันระเหยง่าย (VSCs) เช่น ไฮโดรเจนซัลไฟด์ รองรับการทำงานร่วมกับ Bosch Software Environmental Cluster (BSEC) และ AI Studio - BME690: ตรวจจับก๊าซได้ครอบคลุมเช่นเดียวกับรุ่นอื่น แต่แผ่นวงจรตรวจจับก๊าซถูกเคลือบและออกแบบพิเศษให้ทนทานต่อสารกลุ่มไซลอกเซน (Siloxane Resistance) ที่มักพบในผลิตภัณฑ์ดูแลผิว หรือสภาพแวดล้อมแบบโรงงานอุตสาหกรรม รองรับการทำงานร่วมกับ Bosch Software Environmental Cluster (BSEC) และ AI Studio 6. ตัวอย่างการใช้งาน (Applications) : - Smart Air Purifier: นำไปติดตั้งในเครื่องฟอกอากาศ เพื่อสั่งการให้พัดลมทำงานอัตโนมัติเมื่อพบก๊าซอันตรายหรือค่า VOCs สูงผิดปกติ - ระบบจมูกอิเล็กทรอนิกส์ (E-Nose): ใช้ BME688 ในอุตสาหกรรมอาหารเพื่อตรวจจับความสดใหม่ของวัตถุดิบ หรือตรวจจับการบูดเน่าของอาหารในตู้เย็น - สถานีตรวจวัดสภาพอากาศในโรงงาน: ใช้ BME690 ร่วมกับบอร์ด ESP32 เพื่อสร้างระบบ IoT ส่งข้อมูลคุณภาพอากาศ ความร้อน และความชื้นในสายการผลิตขึ้นระบบ Cloud - Smart Toilet: ประยุกต์ใช้เพื่อสั่งเปิดพัดลมดูดอากาศอัตโนมัติเมื่อตรวจพบก๊าซไข่เน่า (VSCs) - ระบบเตือนอัคคีภัยล่วงหน้า: ตรวจจับก๊าซที่เกิดจากการเผาไหม้ในระยะเริ่มต้น 7. ตัวอย่างโปรแกรม GitHub : Bosch BSEC Arduino Library (สำหรับ BME680, BME688, BME690): - URL: https://github.com/boschsensortec/BSEC-Arduino-library Adafruit BME680 Library (สำหรับการอ่านค่าพื้นฐานที่ใช้งานง่าย): - URL: https://github.com/adafruit/Adafruit_BME680 8. เอกสารอ้างอิง (Documents) : - BME680 Datashee : https://www.bosch-sensortec.com/media/boschsensortec/downloads/datasheets/bst-bme680-ds001.pdf - BME688 Datashee : https://www.bosch-sensortec.com/media/boschsensortec/downloads/datasheets/bst-bme688-ds000.pdf - BME690 Datashee : https://www.bosch-sensortec.com/products/environmental-sensors/gas-sensors/bme690/ 9. แพ็คเกจประกอบไปด้วย (Shipping List) - 1 x โมดูลเซ็นเซอร์ Bosch Environment Sensor (รุ่น BME680, BME688 หรือ BME690 ตามที่เลือก) - 1 x สายเคเบิลเชื่อมต่อ Qwiic / JST SH (4-Pin) - 1 x ขาพิน Header (แบบตรง 1 แถว) สำหรับบัดกรีลงบอร์ด ❤️รับประกันสินค้ามีคุณภาพ 100% จากทางร้านค้า ❤️ 🚚 สินค้าพร้อมส่งโกดังไทย ไม่ต้องรอของนาน จัดส่งรวดเร็ว ทันใจ 🚚 🚚 มีเก็บเงินปลายทาง 🚚 จัดส่งรวดเร็วทุกวัน 👍🏻👍🏻มั่นใจ 100% ได้รับสินค้าแน่นอน👍🏻👍🏻 ลูกค้าท่านใดที่ต้องการคำปรึกษา ปัญหาในการใช้งานสามารถ Inbox เข้ามาได้เลยครับ ยินดีให้คำแนะนำ ขอบคุณครับ 🙏 #BME680 #BME688 #BME690 #BoschSensor #เซ็นเซอร์คุณภาพอากาศ #IAQSensor #GasSensor #เซ็นเซอร์วัดก๊าซ #วัดอุณหภูมิ #วัดความชื้น #วัดความดันอากาศ #VOCs #VSCs #Qwiic #I2C #SPI #ArduinoSensor #ESP32 #SmartHomeDIY #AIStudio #BoschSensortec #EnvironmentalSensor #อุปกรณ์IoT #โมดูลเซ็นเซอร์ #Microcontroller #Massmore #AirQualityMonitor #ElectronicNose #IndustrialSensor #SmartFarming #SiloxaneResistance
