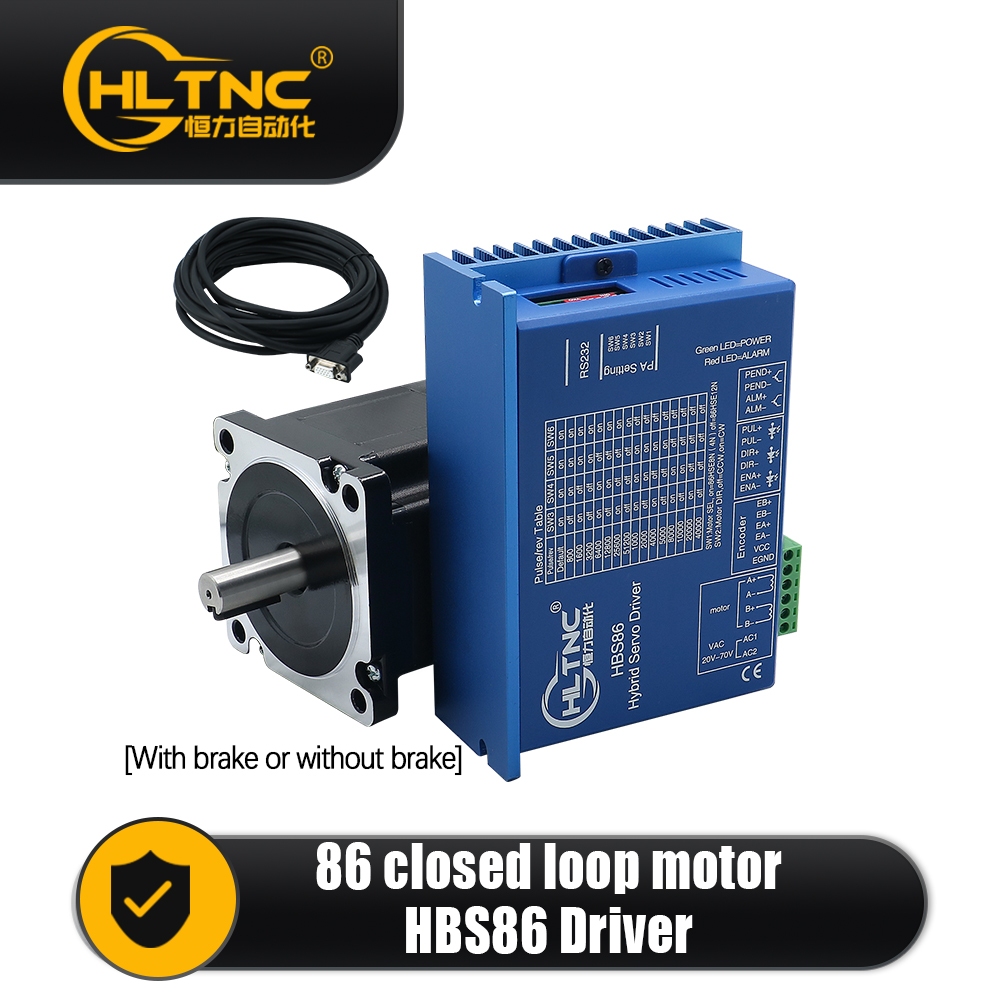

HLTNC NEMA34 Closed Loop Stepper Motor Kit – 4.5/8.5/12N.m พร้อม HBS86H Driver & 3M Encoder Cable สําหรับ CNC Router แกะสลัก

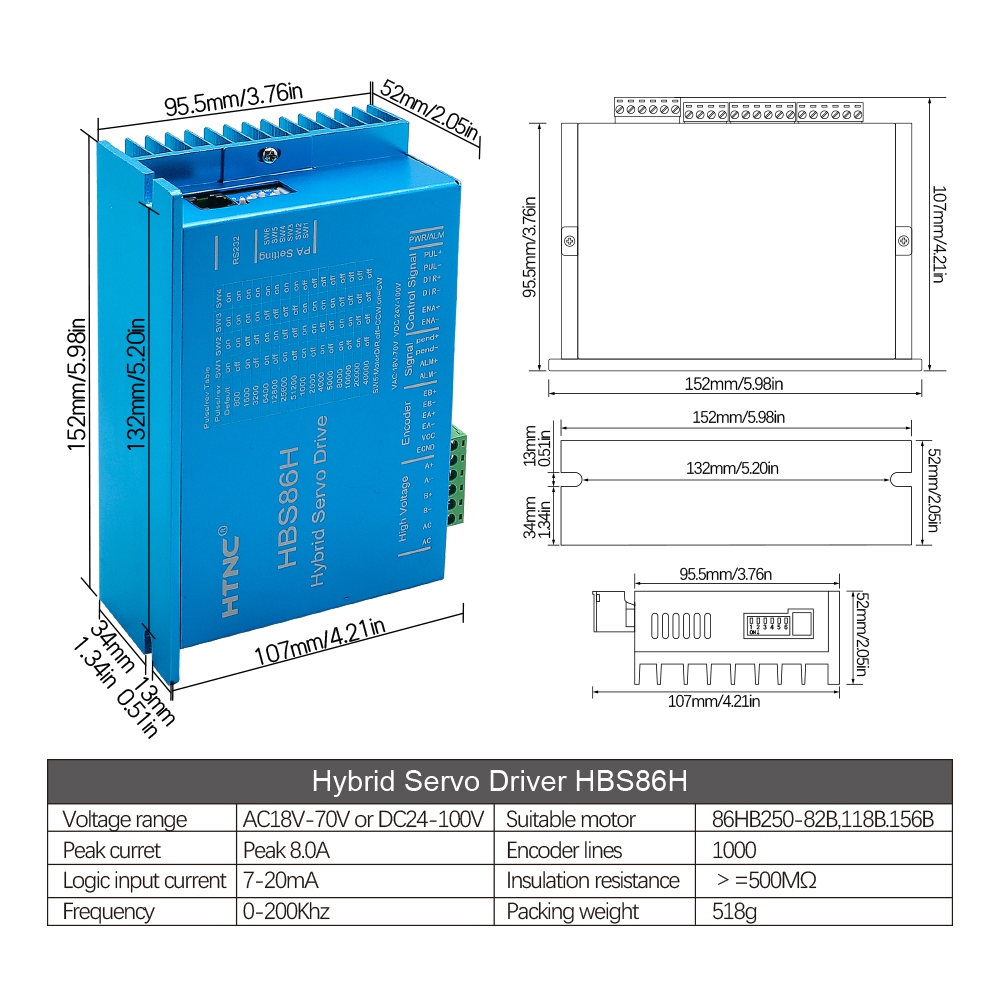

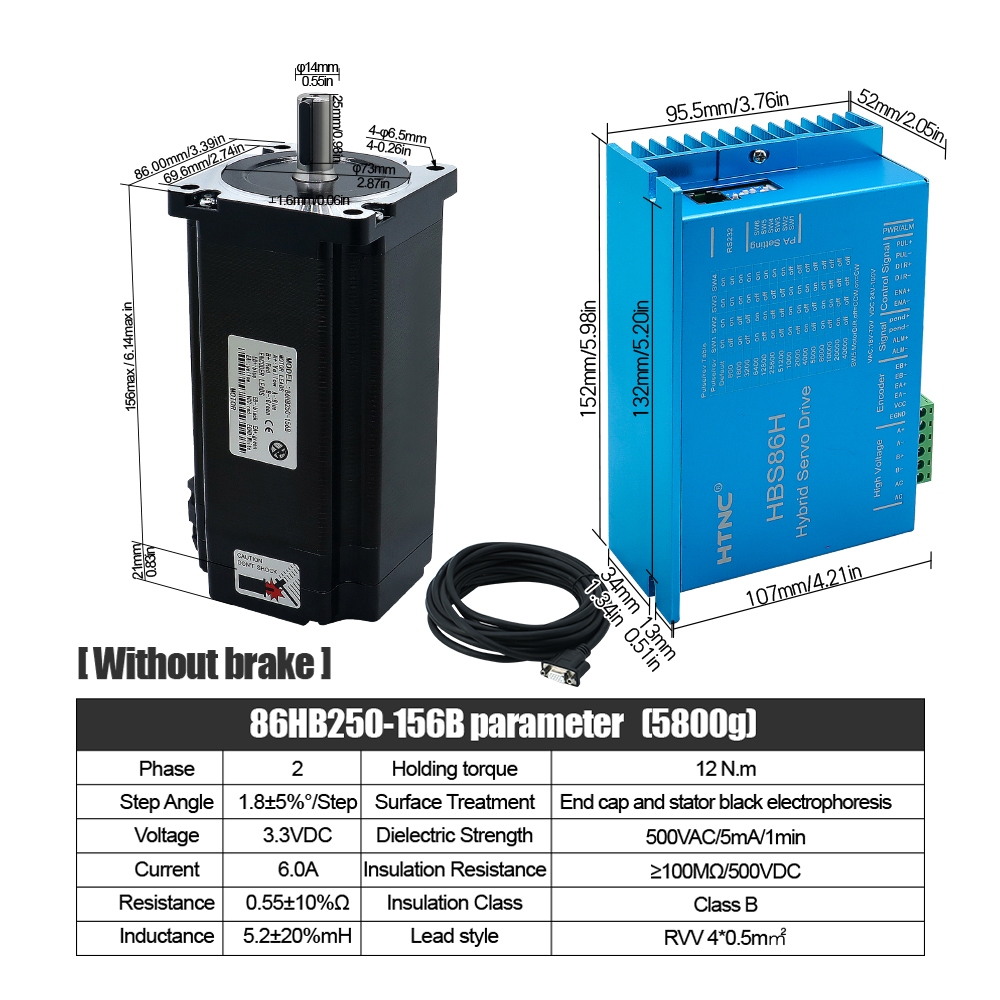

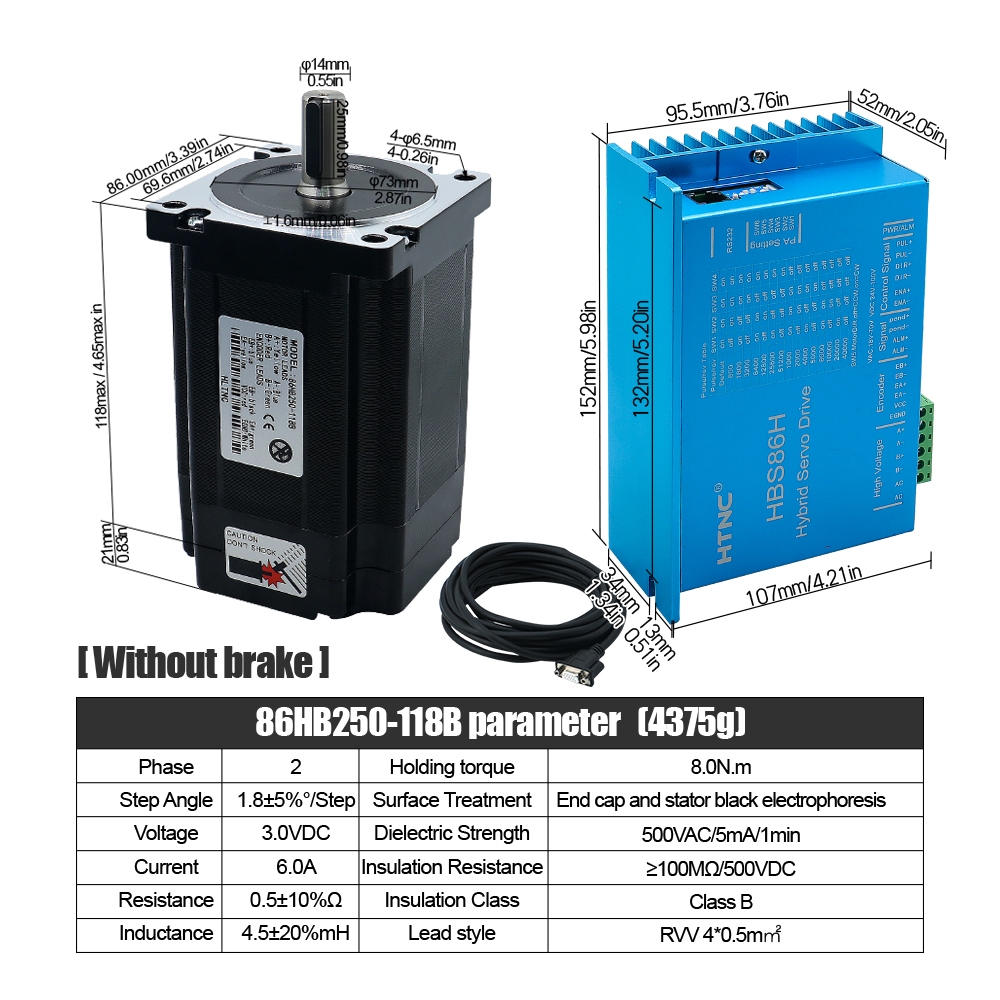

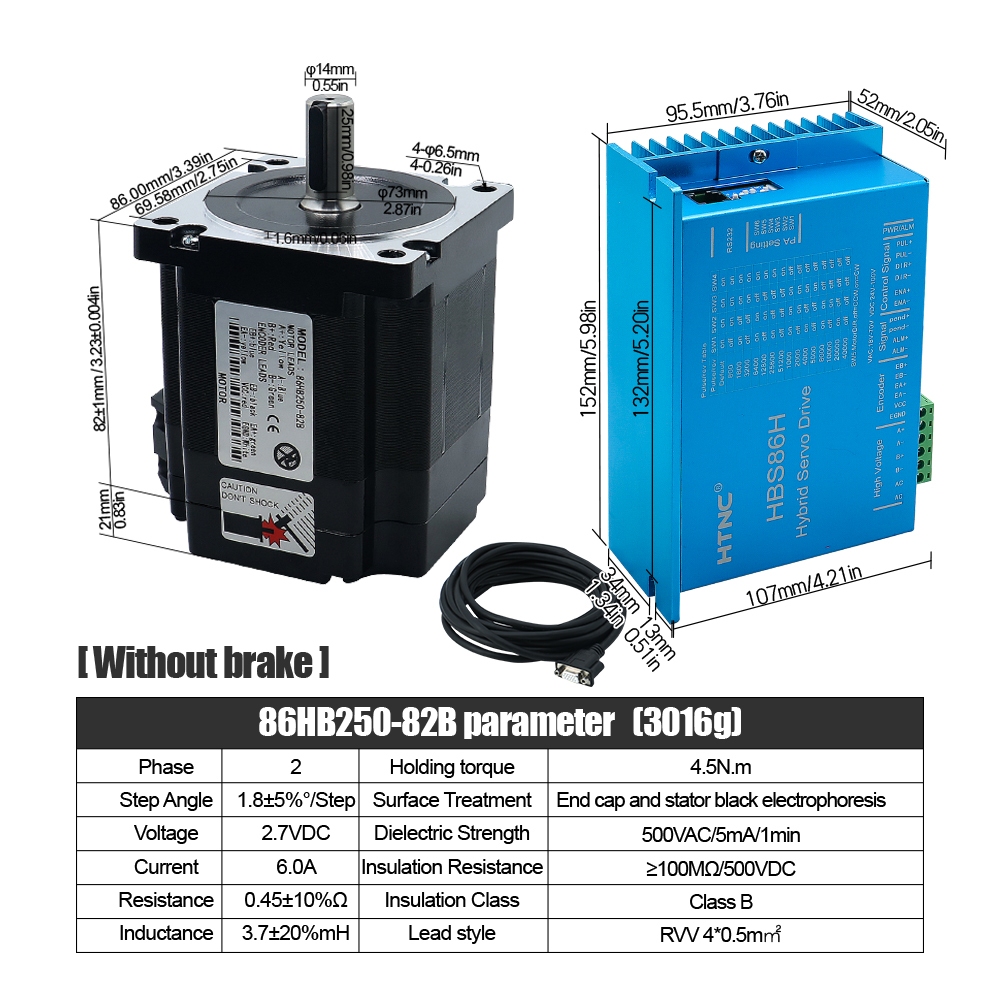

โมเดล: 86HB250 / HBS86 ชื่อสินค้า: NEMA 34 Closed-Loop Stepper Motor และ Driver Kit ไดรเวอร์มอเตอร์: HBS86H สายเข้ารหัส: 3 ม. (3 เมตร) ค่าแรงบิดในการจับถือ: 4.5 / 8 / 12 N ·ม 📖 รายละเอียดสินค้า ชุดมอเตอร์สเต็ปเปอร์แบบปิด - แรงบิดความแม่นยำและความน่าเชื่อถือสูง HLTNC NEMA34 ชุดมอเตอร์แบบวนซ้ำแบบปิด - แรงบิดความแม่นยำสูง อัพเกรดเครื่อง CNC ของคุณด้วย HLTNC NEMA34 Closed Loop Stepper Motor Kit ระบบเซอร์โวไฮบริดที่ออกแบบมาสำหรับเราเตอร์ CNC เครื่องแกะสลักเครื่องกัดและแอปพลิเคชันอัตโนมัติอุตสาหกรรม ชุดนี้ประกอบด้วยมอเตอร์สเต็ปเปอร์ NEMA34 แรงบิดสูงตัวขับแบบวงปิด HBS86H ขั้นสูงและสายเข้ารหัส 3 เมตร - ทุกสิ่งที่คุณต้องการสำหรับการอัพเกรดแบบพลักแอนด์เพลย์ ระบบสเต็ปเปอร์แบบวงปิด (hybrid servo) ใช้ตัวเข้ารหัส 1000 บรรทัดเพื่อให้ข้อเสนอแนะตำแหน่งแบบเรียลไทม์ช่วยขจัดปัญหาการสูญเสียขั้นตอนที่พบบ่อยในระบบสเต็ปเปอร์แบบวงเปิดแบบดั้งเดิม สิ่งนี้ช่วยให้มั่นใจได้ว่ามีความแม่นยำสูงความเร็วที่เร็วขึ้นการทำความร้อนของมอเตอร์ลดลงและการเคลื่อนที่ที่ที่นุ่มนวลขึ้นทั้งหมดนี้มีต้นทุนต่ำกว่าระบบเซอร์โว AC แบบเดิมอย่างมาก 🔑 คุณสมบัติที่สำคัญของคีย์ ✅ ห่วงปิด / ระบบเซอร์โวไฮบริด ใช้ตัวเข้ารหัส 1000 บรรทัดเพื่อการตอบรับตำแหน่งแบบเรียลไทม์ - กำจัดการสูญเสียขั้นตอนและเพิ่มความแม่นยำ ✅ ตัวเลือกแรงบิดสูง (4.5 / 8.5 / 12Nm) เลือกแรงบิดที่ตรงกับแอปพลิเคชันของคุณตั้งแต่การแกะสลักเบาไปจนถึงการกัดหนัก ✅ ไดรเวอร์ขั้นสูง HBS86H HBS86H โปรเซสเซอร์ DSP ดิจิตอล 32 บิตพร้อมความถี่ชีพจร 200kHz - การควบคุมที่รวดเร็วและแม่นยำ ✅ ช่วงแรงดันไฟฟ้ากว้าง AC 18-70V หรือ DC 24-100V - ตัวเลือกพลังงานที่ยืดหยุ่นสำหรับการตั้งค่าต่างๆ ✅ กระแสไฟสูงสุด 8.2A ขับเคลื่อนมอเตอร์ NEMA34 ขนาดใหญ่ที่มีกำลังบิดสูง ✅ เพลาเอาต์พุต 14 มม. เส้นผ่าศูนย์กลางเพลามาตรฐาน NEMA34 มาตรฐาน NEMA34 - ข้อต่อที่ง่ายในการรับน้ำหนักของคุณ ✅ รวมสายเคเบิลเข้ารหัส 3M สายเคเบิลเข้ารหัสแบบมีสายล่วงหน้าสำหรับการติดตั้งที่ไม่ยุ่งยาก - ความยาวมาตรฐานสำหรับการตั้งค่า CNC ส่วนใหญ่ ✅ การสั่นสะเทือนและเสียงรบกวนต่ำเป็นพิเศษ อัลกอริทึมการควบคุมกระแสขั้นสูงช่วยลดความร้อนของมอเตอร์และให้แน่ใจว่าการทำงานที่ราบรื่นและเงียบ ✅ การป้องกันที่ครอบคลุม การป้องกันข้อผิดพลาดในการติดตามแรงดันไฟฟ้าเกินกระแสเกินและการป้องกันข้อผิดพลาดในการติดตาม - ปกป้องอุปกรณ์ของคุณ 🔧 คู่มือการติดตั้งและสายไฟ ขั้นตอนที่ 1: ติดตั้งมอเตอร์ ยึดมอเตอร์ NEMA34 ให้ปลอดภัยกับเครื่องของคุณโดยใช้หน้าแปลนยึดมาตรฐาน 86 × 86 มม. ตรวจสอบให้แน่ใจว่าเพลา 14 มม. ได้รับการจัดแนวอย่างถูกต้องกับข้อต่อโหลดของคุณ ขั้นตอนที่ 2: ต่อมอเตอร์เข้ากับไดรเวอร์ เชื่อมต่อสายไฟของมอเตอร์ (4 สาย) เข้ากับขั้ว A +, A-, B +, B- ของคนขับ เชื่อมต่อสายเข้ารหัส (รวม 3M) จากมอเตอร์ไปยังพอร์ตเข้ารหัสของผู้ขับขี่ โปรแกรมเข้ารหัสจะต้องเชื่อมต่อสำหรับระบบวงปิดเพื่อทำงาน ขั้นตอนที่ 3: เชื่อมต่อ แหล่งจ่ายไฟ เชื่อมต่อไดรเวอร์กับแหล่งจ่ายไฟที่เหมาะสม: 18-70V หรือ DC 24-100V. ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟสามารถส่งกระแสไฟฟ้าเพียงพอสำหรับมอเตอร์ของคุณ (สูงสุด 8.2A) ขั้นตอนที่ 4: เชื่อมต่อสัญญาณควบคุม เชื่อมต่อสัญญาณชีพจรและทิศทางจากตัวควบคุม CNC ของคุณไปยังไดรเวอร์: พัลส์ PUL + / PUL- →ขั้นตอนที่ชีพจร PUL + / PUL- →ขั้นตอน การควบคุมทิศทาง DIR + / DIR - →การควบคุมทิศทาง การเปิดใช้งาน ENA + / ENA- → (อุปกรณ์เสริม) ไดรเวอร์รับสัญญาณตรรกะ 5V-24V ขั้นตอนที่ 5: เปิดเครื่องและกำหนดค่า ใช้พลังงานกับผู้ขับขี่ ระบบล็อคแบบปิดจะกำหนดค่าอัตโนมัติ ตั้งค่าความละเอียดไมโครสเต็ปโดยใช้สวิตช์ DIP (200-51,200 ขั้นตอน / รอบ) ⚠️ หมายเหตุสำคัญสำหรับโน้ตสำคัญ ⚠️ มอเตอร์แบบ Closed-Loop ต้องการการเชื่อมต่อตัวเข้ารหัส: ระบบห่วงปิดจะไม่ทำงานหากไม่มีสายเข้ารหัสเชื่อมต่อ ⚠️ ช่วงแรงดันไฟฟ้า: HBS86H ยอมรับ AC 18-70V หรือ DC 24-100V . ที่ จำกัด เหล่านี้. ⚠️ การตั้งค่ากระแสไฟฟ้า: ไดรเวอร์รองรับกระแสสูงสุด 8.2A ตั้งค่ากระแสไฟฟ้าให้ตรงกับคะแนนมอเตอร์ของคุณ (6.0A สำหรับตัวเลือกแรงบิดทั้งสามแบบ) ⚠️ ข้อได้เปรียบด้านต้นทุน: ระบบวงปิดนี้ให้ประสิทธิภาพเหมือนเซอร์โวที่ประมาณ 50% ของต้นทุนของระบบเซอร์โว AC ⚠️ การตั้งค่าไมโครสเต็ป: HBS86H รองรับความละเอียดไมโครสเต็ปตั้งแต่ 200 ถึง 51,200 ขั้นตอน / การปฏิวัติ เลือกความละเอียดที่ตรงกับความสามารถของคอนโทรลเลอร์ของคุณ ⚠️ คูลลิ่ง: ไดรเวอร์ HBS86H มีพัดลมระบายความร้อนในตัว ตรวจสอบให้แน่ใจว่ามีการระบายอากาศที่เพียงพอรอบตัวผู้ขับขี่
