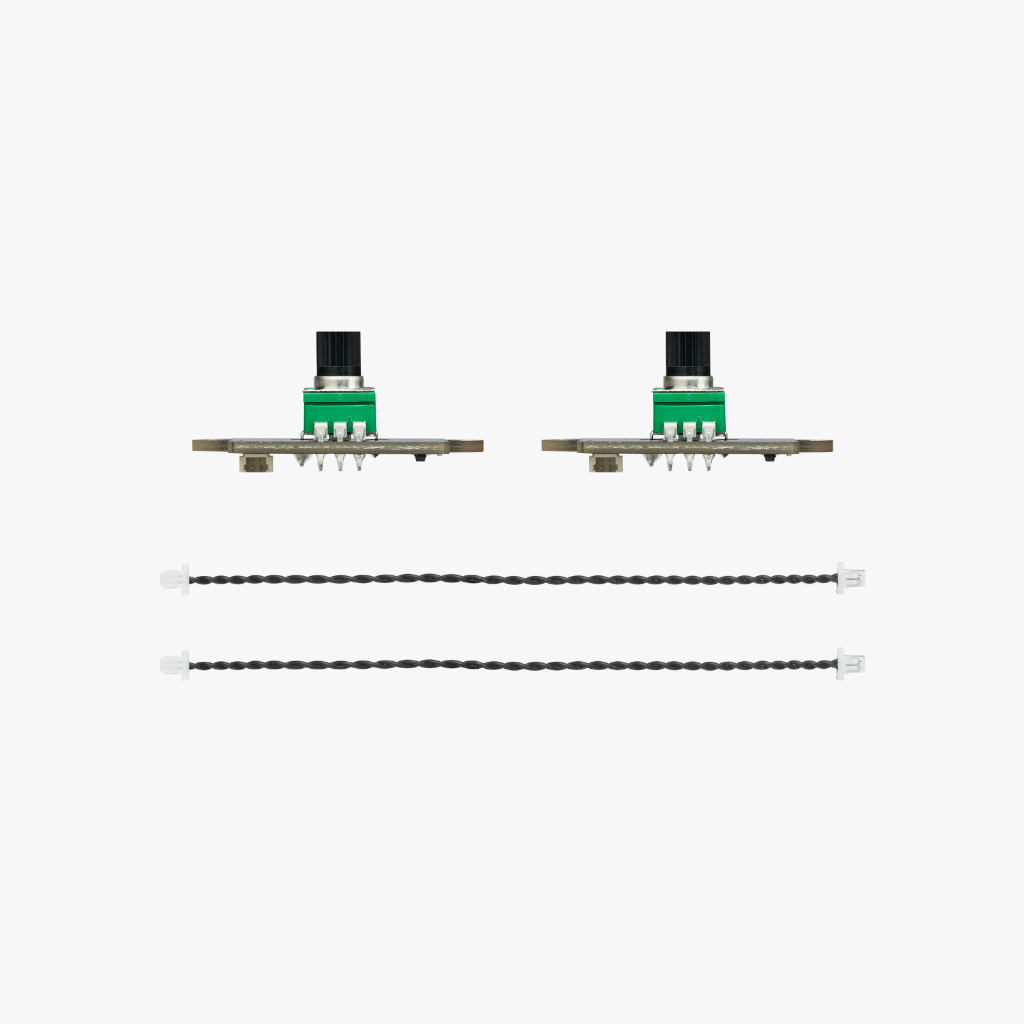

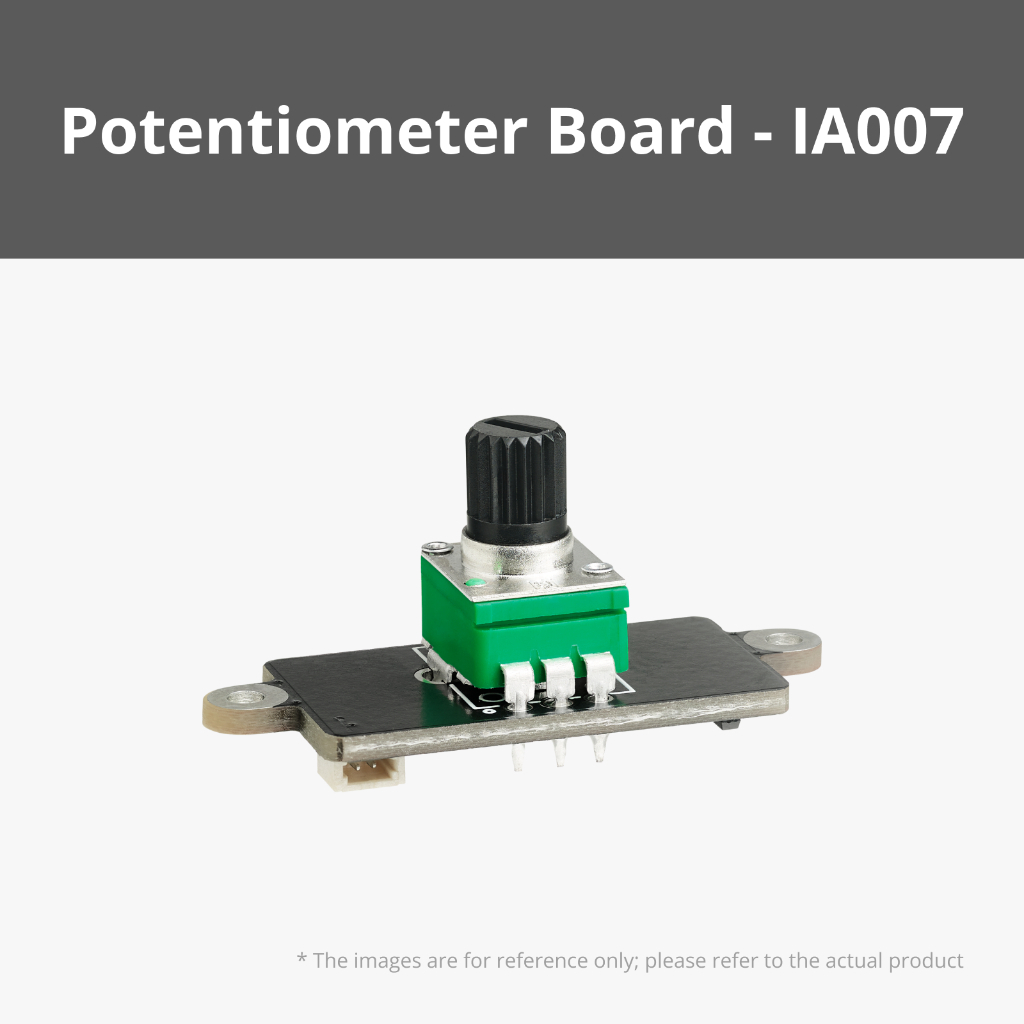

Bambu Lab (IA007) Potentiometer Board with SH1.0 Connector (IA007) - บอร์ดปรับค่าแบบหมุน สำหรับควบคุมระดับสัญญาณไฟฟ้า

ใช้งานร่วมกับ Power Distribution Board (PDB) - 4 Channels เพื่อปรับแรงดันไฟฟ้าของช่องสัญญาณที่เชื่อมต่ออยู่ ทำให้สามารถควบคุมความเร็วของมอเตอร์หรือปรับความสว่างของอุปกรณ์ไฟได้ Potentiometer Board พร้อมหัวต่อ SH1.0 ใช้สำหรับปรับแรงดันไฟ โดยต้องใช้สายคู่แบบ SH1.0 เพื่อเชื่อมต่อเข้ากับช่อง SW0~4 บน Power Distribution Board (PDB) - 4 Channels เมื่อหมุนปุ่ม ทวนเข็มนาฬิกา แรงดันไฟฟ้าของช่องที่เชื่อมต่อจะลดลง เมื่อหมุนปุ่ม ตามเข็มนาฬิกา แรงดันไฟฟ้าของช่องที่เชื่อมต่อจะเพิ่มขึ้น เงื่อนไขการใช้งาน: หากเชื่อมต่อ Potentiometer Board เข้ากับช่อง SW1~SW4 ต้องตรวจสอบว่า กระแสไฟฟ้าสูงสุดของอุปกรณ์ในช่องนั้นต้องไม่เกิน 0.4A แรงดันแบตเตอรี่ต้องไม่เกิน 6V หากเชื่อมต่อ Potentiometer Board เข้ากับช่อง SW0 (สวิตช์หลัก) ต้องตรวจสอบว่า กระแสไฟฟ้าสูงสุดรวมของทุกช่อง SW1~SW4 ต้องไม่เกิน 0.4A แรงดันแบตเตอรี่ต้องไม่เกิน 6V เป็นเรื่องปกติที่ทรานซิสเตอร์ (Triode) บน Potentiometer Board จะเกิดความร้อนขณะใช้งาน เมื่อนำไปติดตั้งในโมเดล ควรเว้นพื้นที่สำหรับระบายความร้อน และหลีกเลี่ยงการสัมผัสโดยตรงกับชิ้นงาน เพราะอาจทำให้วัสดุของโมเดลร้อนและอ่อนตัวได้ ระบบอิเล็กทรอนิกส์ (Electronics System) ชุดวงจรนี้สามารถแบ่งอุปกรณ์ออกเป็น 5 ประเภท ได้แก่ Power Distribution Board (PDB) - 4 ช่องสัญญาณ อุปกรณ์ที่ใช้พลังงาน (power-type devices) อุปกรณ์จ่ายไฟ (power supply devices) อุปกรณ์สวิตช์ (switch devices) สายเชื่อมต่อ (wires) Power Distribution Board มีช่องสำหรับเชื่อมต่อแหล่งจ่ายไฟ อุปกรณ์สวิตช์ และอุปกรณ์ไฟฟ้าต่าง ๆ โปรดดูภาพประกอบด้านล่างเพื่อทราบว่าอุปกรณ์ใดรองรับในแต่ละช่องเชื่อมต่อ IN : ใช้สำหรับเชื่อมต่อแหล่งจ่ายไฟ เช่น กล่องถ่าน AA และสายไฟ USB-A CH1–CH4 : ใช้สำหรับเชื่อมต่ออุปกรณ์ไฟฟ้า เช่น มอเตอร์เกียร์ N20 (150rpm) และบอร์ดไฟ LED 3030 สีขาวแบบ 4 ดวง โดยรองรับการเชื่อมต่อได้สูงสุด 4 อุปกรณ์ SW0–SW4 : ใช้สำหรับเชื่อมต่ออุปกรณ์สวิตช์ เช่น Self-locking Button Switch, Potentiometer Board และสาย Jumper ข้อควรระวัง ห้ามเชื่อมต่ออุปกรณ์ไฟฟ้าเข้ากับช่อง SW0–SW4 และห้ามเชื่อมต่ออุปกรณ์สวิตช์เข้ากับช่อง CH1–CH4 OUT : ใช้สำหรับเชื่อมต่อไปยัง Power Distribution Board ตัวถัดไป เพื่อขยายจำนวนช่องเชื่อมต่อ ภายในกล่อง (In the box) Potentiometer Board พร้อมหัวต่อ SH1.0 × 2 ชิ้น สายคู่แบบ SH1.0 × 2 ชิ้น ข้อควรระวัง (Consideration) กรุณาอย่าบิดหรือหมุนหัวต่อแรงเกินไป เพื่อป้องกันสายไฟหลวมหรือหลุดออกจากขั้วต่อ
