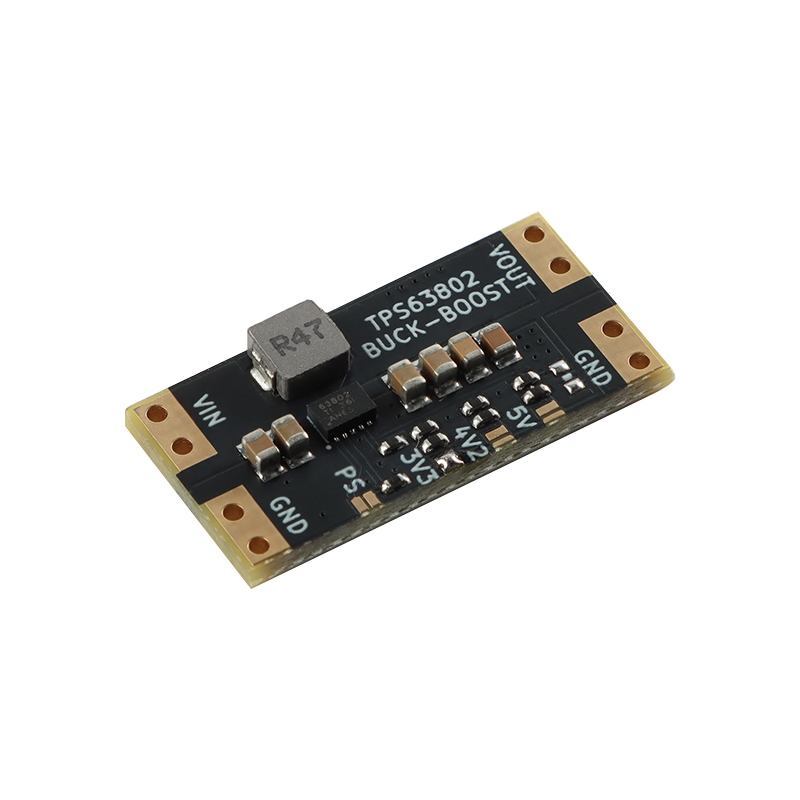

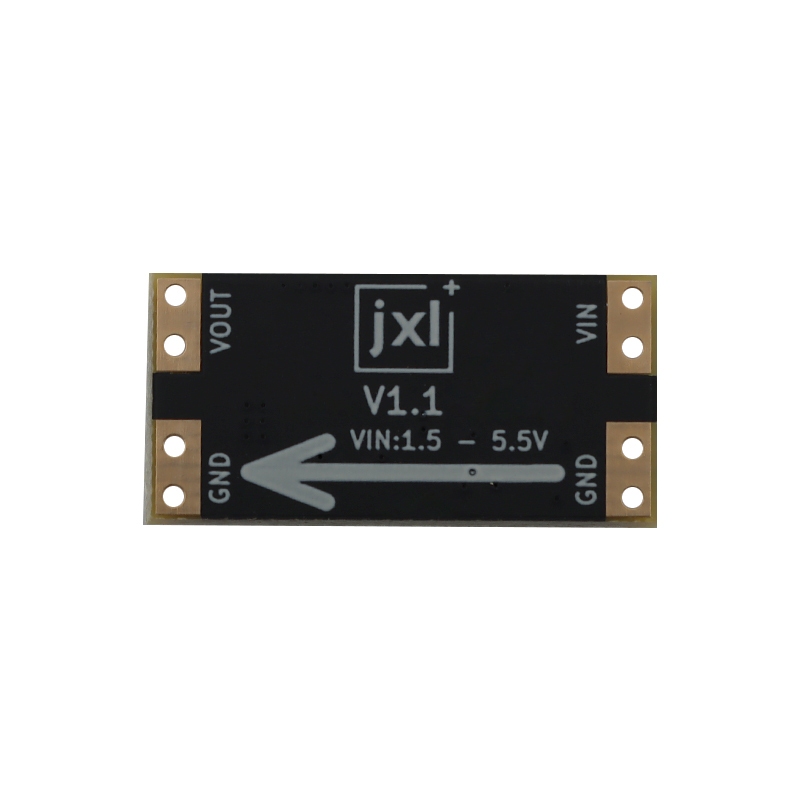

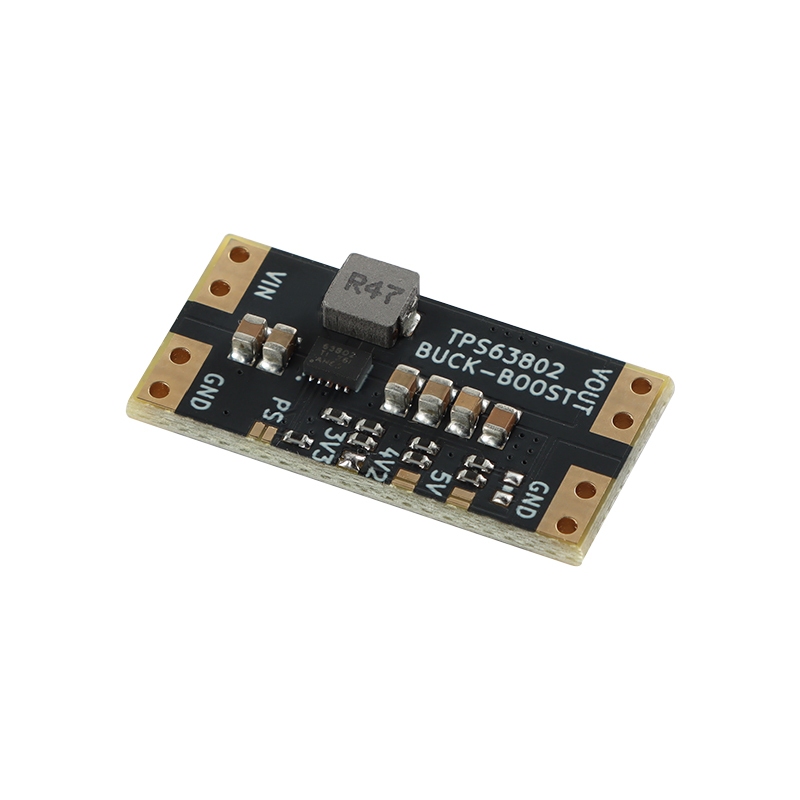

XL63802 3.3V 5V แบตเตอรี่ลิเธียม USB แรงดันไฟฟ้าอัตโนมัติ Step Up Down โมดูล Boost Buck Board TPS68202

โมดูลนี้ใช้ชิปพิเศษ TI TPS63802 รูปแบบการควบคุมแรงดันไฟฟ้าพร้อมเสียงกระเพื่อมเอาต์พุตต่ำและประสิทธิภาพที่มั่นคง ความถี่ในการสลับมากกว่า 1.4MHZ และกระแสไฟขาออกส่วนใหญ่มากกว่า 800ma มีเอาต์พุตหลายรุ่น 3.3V 4.2V และ 5V ซึ่งเหมาะมากสำหรับสถานการณ์ต่างๆที่ไมโครคอนโทรลเลอร์ 3.3V 5V ใช้แบตเตอรี่ลิเธียมและ USB สำหรับแหล่งจ่ายไฟ โมดูลนี้สงวนสองโหมดไว้ให้ผู้ใช้เลือก: โหมดการทำงานทั่วไปและโหมดประหยัดพลังงาน โมดูลเป็นโครงสร้างแรงดันไฟฟ้าขึ้นและลงทั่วไปโดยมีช่วงแรงดันไฟฟ้าอินพุต 1.3-5.5V (สูงกว่า 1.8V สำหรับการเริ่มต้น) และกระแสไฟขาออกมากกว่า 1A ตอบสนองความต้องการของแหล่งจ่ายไฟของรุ่นต่างๆ เช่น STM32, ESP32, 51 ไมโครคอนโทรลเลอร์เป็นต้น บอร์ดติดตั้งไฟ LED สีแดงและรองรับโหมดประหยัดพลังงานเพื่อเพิ่มอายุการใช้งานแบตเตอรี่ของอุปกรณ์อินพุตเช่นแบตเตอรี่ บทนำพารามิเตอร์ ประเภทโมดูล: แรงดันไฟฟ้าขึ้นและแหล่งจ่ายไฟตก แรงดันไฟฟ้าอินพุต: DC 1.3-5.5V (เริ่ม 1 8V) กระแสไฟขาออก: 3 3V @ 1. 2A / 4 2V @ 1A / 5V @ 1A @ 1A อินพุต 3.7V) แรงดันขาออก: DC 3 3/4. 1/5V ความถี่ในการสลับ: 1.4MHZ โหมดประหยัดพลังงาน: โหมดการทำงาน: โหมดปกติ / ประหยัดพลังงาน วิธีการปรับ: การเลือกแผ่นจัมเปอร์, 3 3/4 1/5V อินเทอร์เฟซโมดูล: แผ่นบัดกรีพื้นที่ขนาดใหญ่ (สามารถเชื่อมต่อกับการจัดเข็ม 54 มม. ได้ 2 แบบ)
