สเต็ปอัพ XL6009 โมดูลเพิ่มแรงดัน Step up DC-DC 4-32V to 5-35V Adjustable แปลงไฟจาก Boost Converter พร้อมโวลต์มิเตอร์ LED

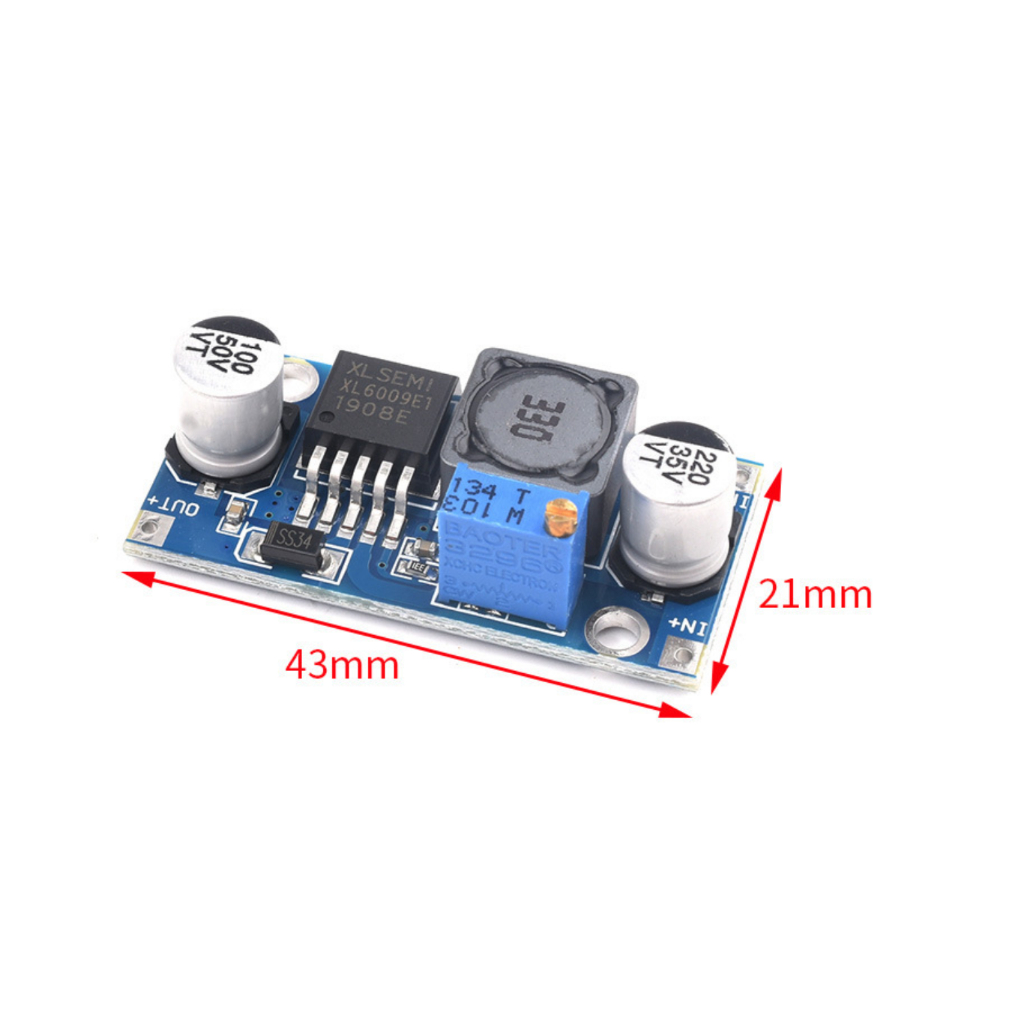

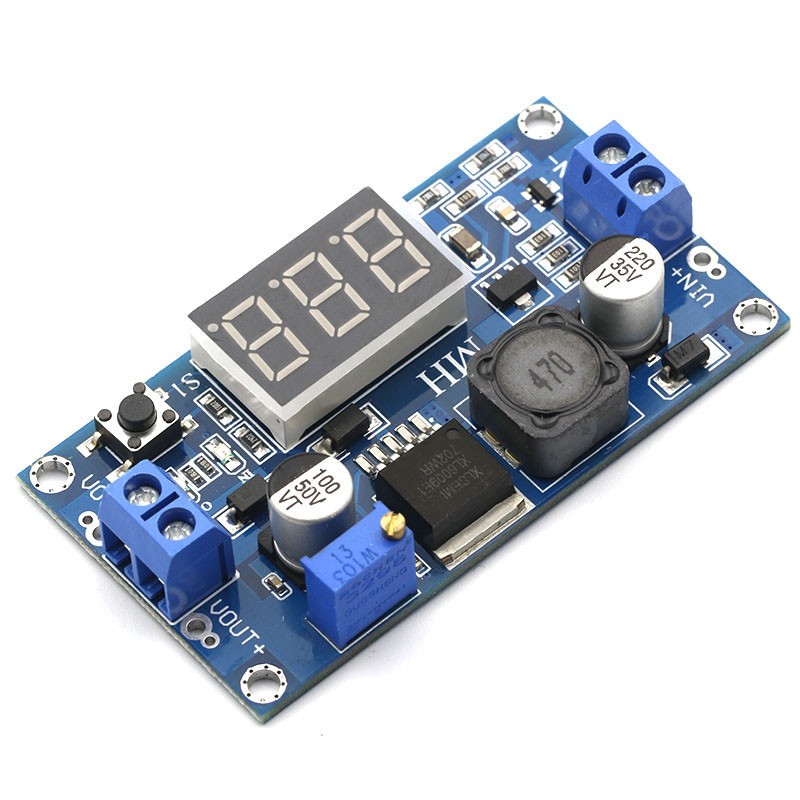

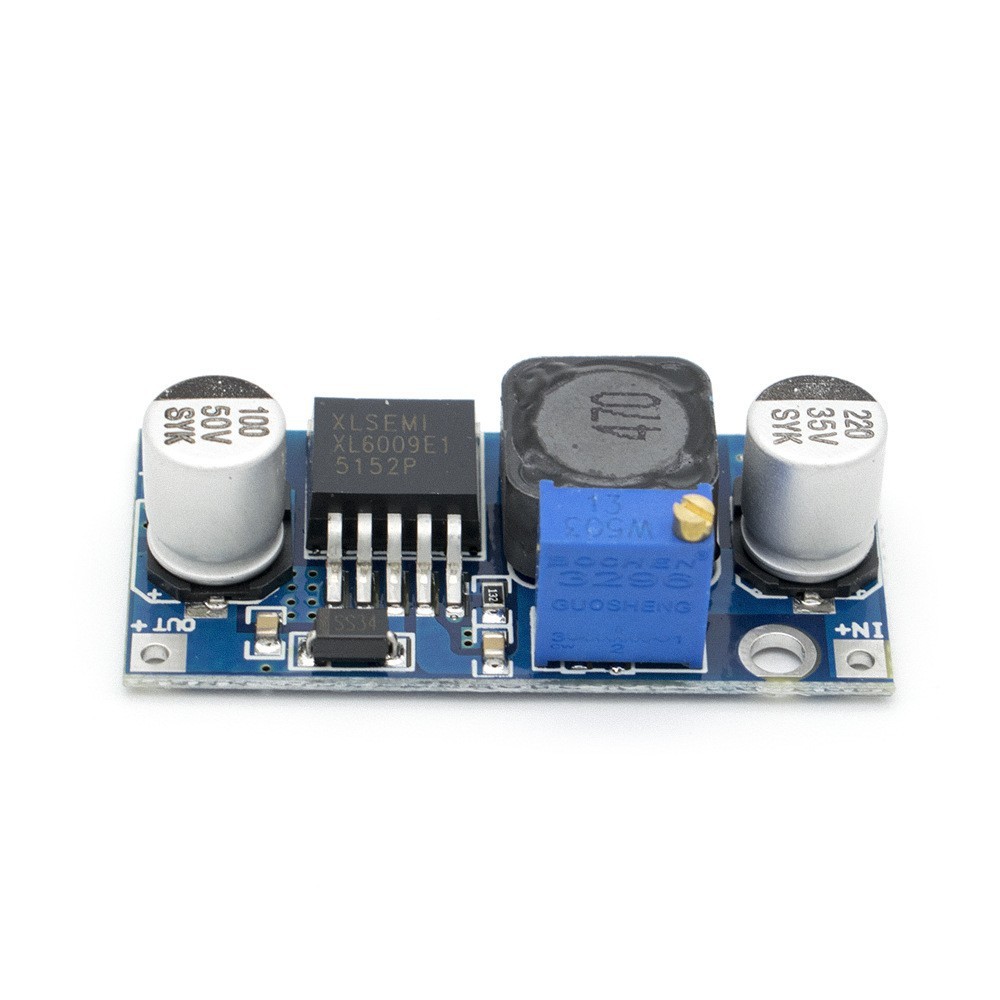

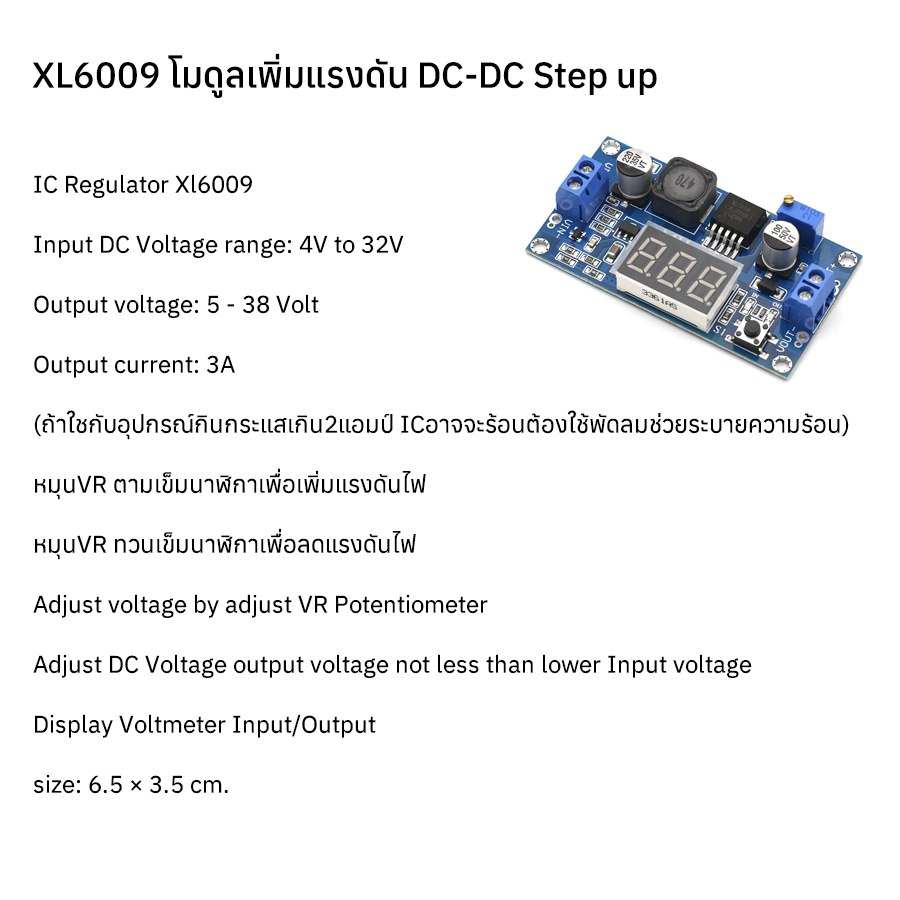

1.ไม่มีจอแสดงผล: XL6009 XL6009 โมดูลเพิ่มแรงดัน DC-DC Step - แรงดันอินพุต 3V ~ 32V, แนะนำนช่วง 5 ~ 30V - กระแสใช้งานไม่ควรเกิน 2A (Peak 3A) - แรงดันเอาท์พุต 5V ~ 35V; รายละเอียดสินค้า : - Switching frequency : 400KHz - Output ripple : 50mV (the higher the voltage, the greater the current, the greater the ripple) - Load regulation : ± 0.5% - Voltage regulation rate : ± 0.5% - อุณหภูมิการใช้งาน : -40 ° ~ +85 ° ขนาด XL6009 : 20 x 45 mm 2.ขนาด XL6009 แบบมีจอ : 36 x 66 x 14(ความสูงรวม Electronic Partโดยประมาณ) mm ช่วงแรงดันขาออก: Dc 4V ถึง 45V ปรับแรงดันไฟฟ้าอย่างต่อเนื่องประสิทธิภาพสูง (สูงสุด 96%) กระแสไฟขาออกสูงสุดคือ 4A ข้อดี: เลือกบอร์ด PCB คุณภาพสูงหนาสองด้านทั้งหมดใช้ตัวเก็บประจุอิเล็กโทรไลติกอลูมิเนียม Smd ที่นำเข้าค่า Q สูงและการเหนี่ยวนำพลังงานสูงนอกจากนี้แท็บเล็ตแต่ละตัวยังได้รับการทดสอบทางเทคนิคอย่างเข้มงวดและทั้งหมดห่อหุ้มด้วยอิสระ ถุงป้องกันไฟฟ้าสถิตย์หลังการทดสอบ ขนาด: 43 มม. * 21 มม. * 14 มม. (L * W * H) (รวมโพเทนชิออมิเตอร์) สะดวกกว่าสำหรับลูกค้าในการติดตั้งเปลือกหอยต่างๆด้วยตัวเองและการแก้ไขที่ดีขึ้น อินพุตบวกอินพุตลบ! เอาต์พุตออก + เอาต์พุตเอาต์พุตบวกเอาต์พุตลบ การอ้างอิงตัวอย่างการเปรียบเทียบการทดสอบ: อินพุต 5V เอาต์พุต 12V 0.8A 9.6W อินพุต 7.4V เอาต์พุต 12V 1.5A 18W อินพุต 12V เอาต์พุต 15V 2A 30W อินพุต 12V เอาต์พุต 16V 2A 32W อินพุต 12V เอาต์พุต 16V 2A 32W อินพุต 12V เอาต์พุต 18V 1.6A 28.8W อินพุต 12V เอาต์พุต 19V 1.5A 28.5W อินพุต 12V เอาต์พุต 24V 1 A 24W อินพุต 12V เอาต์พุต 24V 1 A 24W อินพุต 3V เอาต์พุต 12V 0.4A 4.8W ข้อควรระวัง: โมดูลนี้มีประสิทธิภาพการแปลงที่สูงขึ้นในโหมดผลักดันไตรโอดเมื่อเทียบกับ LM2577 โมดูลนี้เป็นโมดูลเพิ่มที่ปรับได้ซึ่งสามารถปรับเปลี่ยนได้โดยการปรับโพเทนชิออมิเตอร์แบบปรับได้หลายวงกลมที่แม่นยำบนโมดูลนี้เป็นโมดูลเพิ่มที่ปรับได้ซึ่งสามารถปรับได้อย่างแม่นยำบนโมดูล การเปลี่ยนแรงดันขาออกสูงสุดคือ 45V เลื่อนลงตามเข็มนาฬิกาเพิ่มเวลาถอยหลัง GND (Input Negative), IN + (Input Positive), GND (Input Negative), IN + (Input Positive), GND (Output Negative) ทำเครื่องหมายบนโมดูล, OUT + (เอาต์พุตบวก) อุณหภูมิในการทำงาน:: เกรดอุตสาหกรรม (-45℃~ +85℃)) (อุณหภูมิแวดล้อมเกิน 40 องศาโปรดลดกำลังไฟในการใช้งานหรือเสริมสร้างการกระจายความร้อน) จอแสดงผล: XL6009 พร้อมจอแสดงผล: ประสิทธิภาพและคุณสมบัติของโมดูลและโมดูลประสิทธิภาพและคุณสมบัติ: XL6009 เป็นโมดูลเพิ่มประสิทธิภาพสูง (BOOST) พร้อมกระแสสลับ 4A โมดูลนี้ใช้เทคโนโลยีสวิตช์ความถี่สูง XL6009E1 ของรุ่นที่สองเป็นชิปหลักซึ่งมีประสิทธิภาพมากกว่า LM2577 ในรุ่นแรกโมดูลเพิ่ม XL6009 มีต้นทุนที่ต่ำกว่าและทำงานได้ดีขึ้นและโมดูล LM2577 กำลังจะถูกกำจัดออกไป แรงดันไฟฟ้าขาเข้าที่กว้างเป็นพิเศษ 3V ~ 32V (เพิ่มต่ำกว่า 5V ทำงานได้ดี แต่ท่อดิจิตอลไม่ทำงาน) ช่วงแรงดันไฟฟ้าขาเข้าที่กว้างเป็นพิเศษคือ 5~32V (เพิ่มต่ำกว่า 5V ทำงานได้ดี แต่ท่อดิจิตอลไม่ทำงาน) ช่วงแรงดันไฟฟ้าที่ใช้งานที่ดีที่สุดคือ 5~32V; แรงดันขาออก Boost กว้างพิเศษ 5V ~ 35V; หลอดสวิทช์ MOSFET ประสิทธิภาพสูงในตัว 4A หลอดสวิทช์ MOSFET ประสิทธิภาพสูงทำให้ประสิทธิภาพสูงถึง 94% (LM2577 เฉพาะ 3A) ความถี่ในการสลับสูงพิเศษคือ 400KHz ซึ่งสามารถบรรลุผลที่ดีมากด้วยความจุเล็กน้อยของตัวเก็บประจุตัวกรองกระเพื่อมมีขนาดเล็กลงและขนาดเล็กลง (ความถี่ 50KHz) LM2577 LM ความถี่เพียง 50KHz) ไฟแสดงสถานะการทำงานพร้อมไฟแสดงสถานะการทำงาน จอแสดงผลโวลต์มิเตอร์และโวลต์มิเตอร์สามารถปรับเทียบด้วยตนเองได้โดยใช้ไมโครโปรเซสเซอร์แรงดันไฟฟ้าขั้นสูงข้อผิดพลาดโวลต์มิเตอร์± 0.05V ช่วงการวัด 0~35V (เพื่อให้แน่ใจว่าโวลต์มิเตอร์มีความแม่นยำโปรดตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าขาเข้าสูงกว่า 4.5V) แตะปุ่มเพื่อสลับแรงดันอินพุตหรือเอาต์พุตการวัดและมีไฟแสดงสถานะเพื่อแสดงว่ามีการวัดแรงดันไฟฟ้าใดและบันทึกการตั้งค่าแม้ว่าจะปิดอยู่และเปิดเครื่องก็ตาม โวลต์มิเตอร์สามารถปิดและสามารถทำได้อย่างง่ายดายโดยการสัมผัสปุ่มซ้ายเมื่อไม่จำเป็นต้องแสดงโวลต์มิเตอร์สามารถปิดและสามารถทำได้โดยการสัมผัสปุ่มซ้ายเมื่อไม่จำเป็นต้องแสดง สามารถใช้กับบล็อกขั้วต่อกับสายไฟได้อย่างง่ายดายโดยไม่ต้องใช้หัวแร้งและรักษาจุดเชื่อมสายไฟของสายไฟ การป้องกันความร้อนสูงเกินไปและการป้องกันไฟฟ้าลัดวงจร พารามิเตอร์ทางเทคนิค: โมดูลธรรมชาติ: BOOST ที่ไม่แยก (BOOST) โหมด Rectifier: Rectifier แบบไม่ซิงโครนัส กระแสไฟขาเข้าของเครื่อง: 4A (สูงสุด), ไม่มีโหลด 18mA (อินพุต 5V, เอาต์พุต 8V, ไม่มีโหลดน้อยกว่า 18mA แรงดันไฟฟ้าที่สูงขึ้นยิ่งไม่มีโหลดมากขึ้น) ประสิทธิภาพการแปลง: <94% (ความแตกต่างของแรงดันที่มากขึ้นประสิทธิภาพการแปลงที่ต่ำกว่า) ความถี่ของสวิตช์สวิตช์สวิตช์ 400KHz: 400KHz กระเพื่อมเอาต์พุต: 50mV (แรงดันไฟฟ้าสู
