CCS กันไฟตก กันไฟเกิน ไฟสลับเฟส SMGQ-2S / SMGQ-3S / SMGQ-4S ดิจิตอล เฟสโปรเทคชั่น 380V Protector รับประกัน 5 ปี

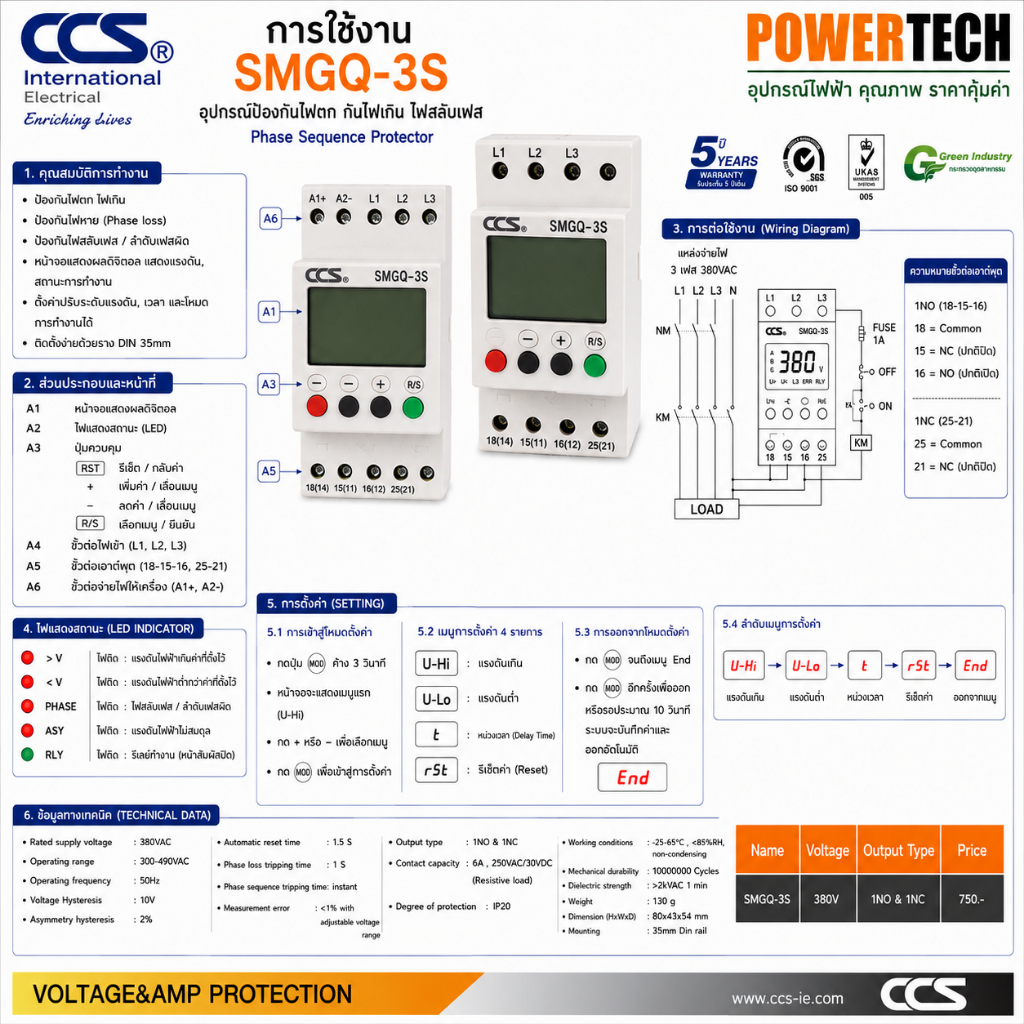

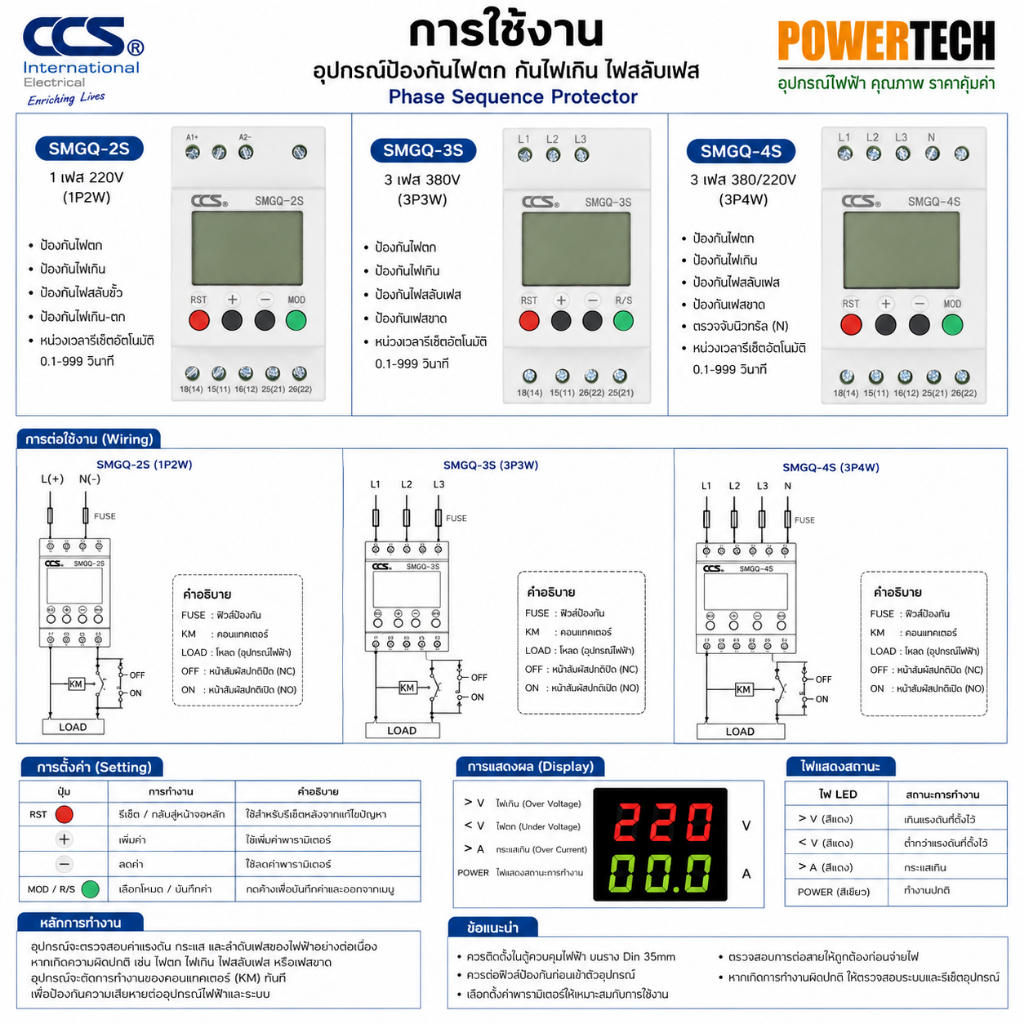

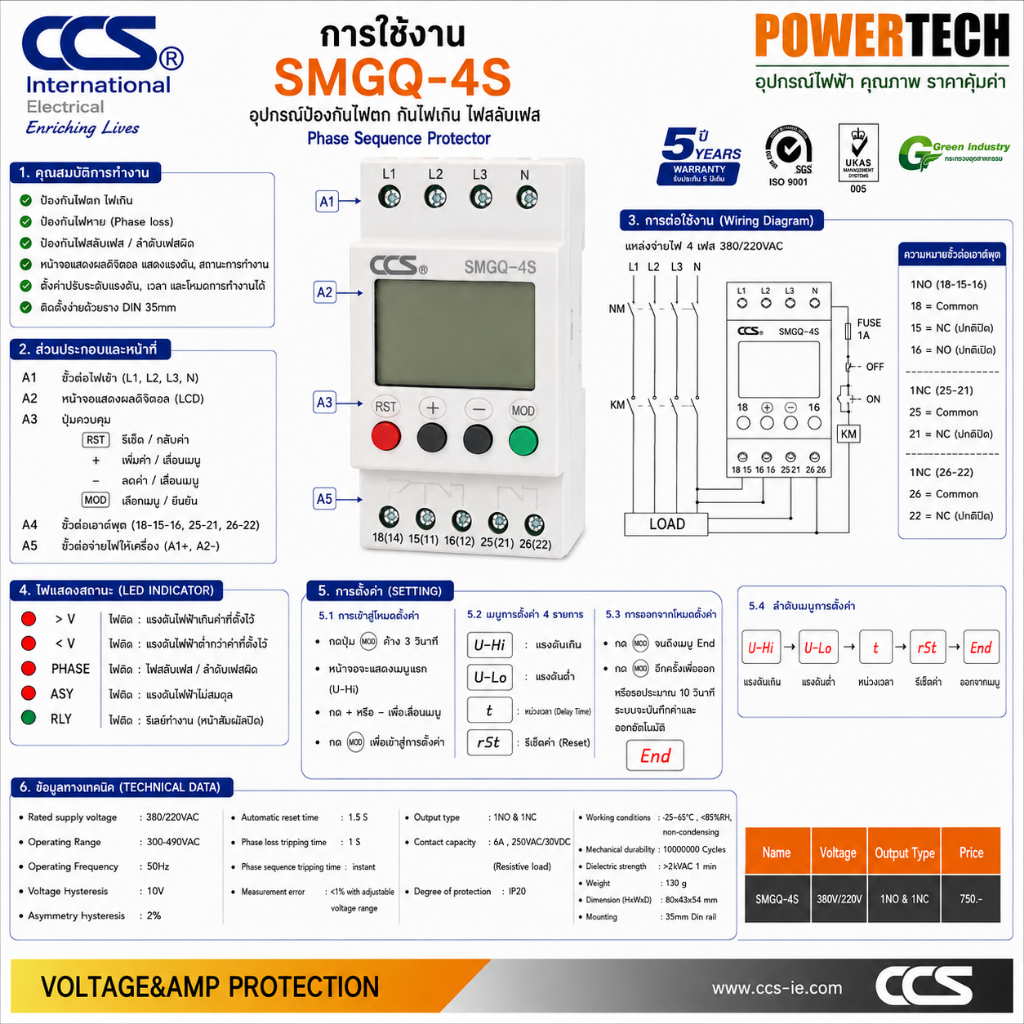

การใช้งาน CCS SMGQ Phase Sequence Protector 🔹 หน้าที่หลักของอุปกรณ์ • ตรวจสอบแรงดันไฟฟ้า 3 เฟส • ป้องกันไฟตก (Under Voltage) • ป้องกันไฟเกิน (Over Voltage) • ป้องกันไฟสลับเฟส / ลำดับเฟสผิด • ป้องกันไฟขาดเฟส (Phase Loss) • ตัดวงจรอัตโนมัติเมื่อไฟผิดปกติ ━━━━━━━━━━━━━━━ 🔹 วิธีการต่อใช้งาน ต่อสายไฟเข้า • L1 / L2 / L3 / N ตามรุ่นอุปกรณ์ • ต่อผ่านเบรกเกอร์หรือฟิวส์ก่อนเข้าเครื่อง ต่อคอนแทคเอาต์พุต • ใช้ควบคุมคอยล์แมกเนติกคอนแทคเตอร์ (KM) • ขั้ว COM / NO / NC ตามไดอะแกรม เปิดระบบไฟ • หน้าจอจะแสดงค่าแรงดันไฟ • หากระบบปกติ รีเลย์จะทำงาน ━━━━━━━━━━━━━━━ 🔹 การตั้งค่าเครื่อง ปุ่มควบคุม • “+” เพิ่มค่า • “–” ลดค่า • “R/S หรือ MOD” เข้าเมนู / ยืนยันค่า • “RST” รีเซ็ตค่า เมนูหลัก • U-Hi = ตั้งค่าแรงดันสูงสุด • U-Lo = ตั้งค่าแรงดันต่ำสุด • t = ตั้งเวลาหน่วงการทำงาน • rSt = รีเซ็ตค่า ━━━━━━━━━━━━━━━ 🔹 การแสดงสถานะไฟ LED • >V = ไฟเกิน • <V = ไฟต่ำ • PHASE = ไฟสลับเฟส / ขาดเฟส • ASY = แรงดันไม่สมดุล • RLY = รีเลย์ทำงานปกติ ━━━━━━━━━━━━━━━ 🔹 ตัวอย่างการตั้งค่าแนะนำ ระบบ 380V • U-Hi : 440V • U-Lo : 330V • Delay Time : 3–5 วินาที ━━━━━━━━━━━━━━━ 🔹 เหมาะสำหรับ ✅ มอเตอร์ 3 เฟส ✅ ปั๊มน้ำ ✅ ตู้ MDB / Control ✅ เครื่องจักรโรงงาน ✅ ระบบไฟฟ้าอุตสาหกรรม
