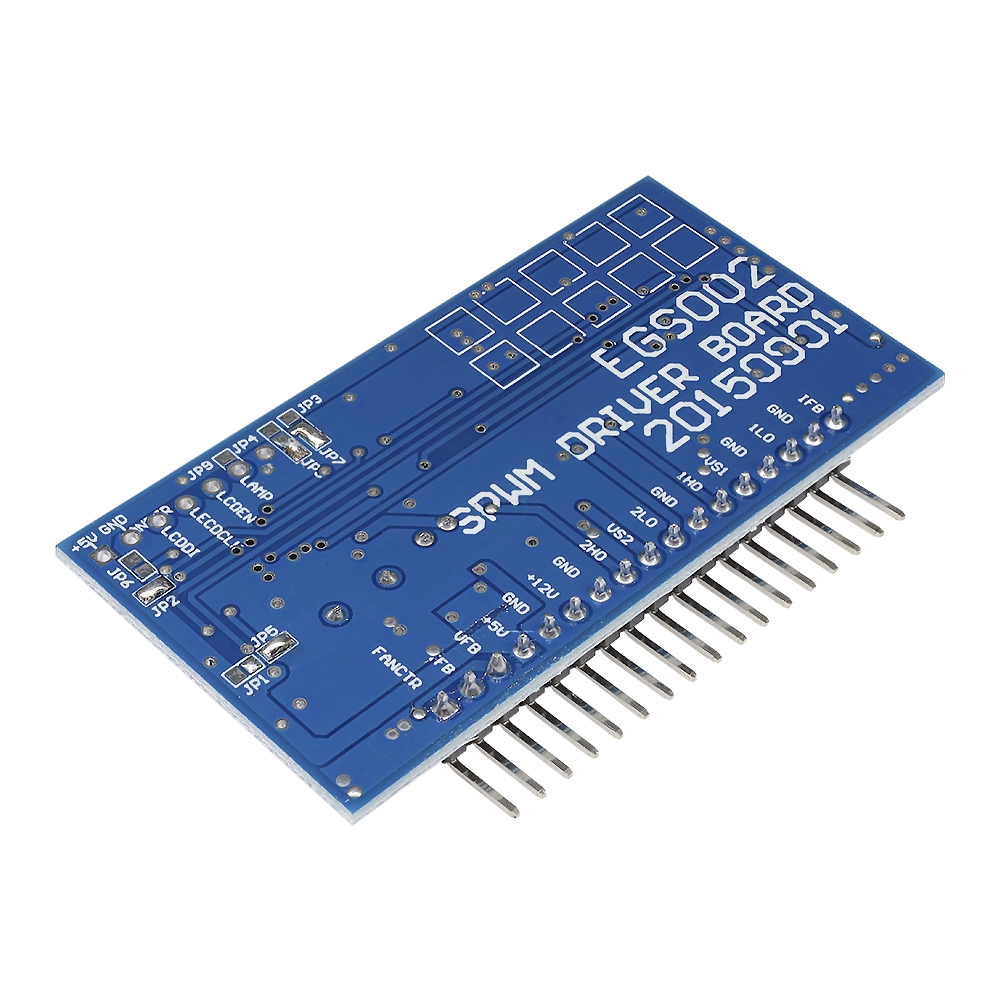

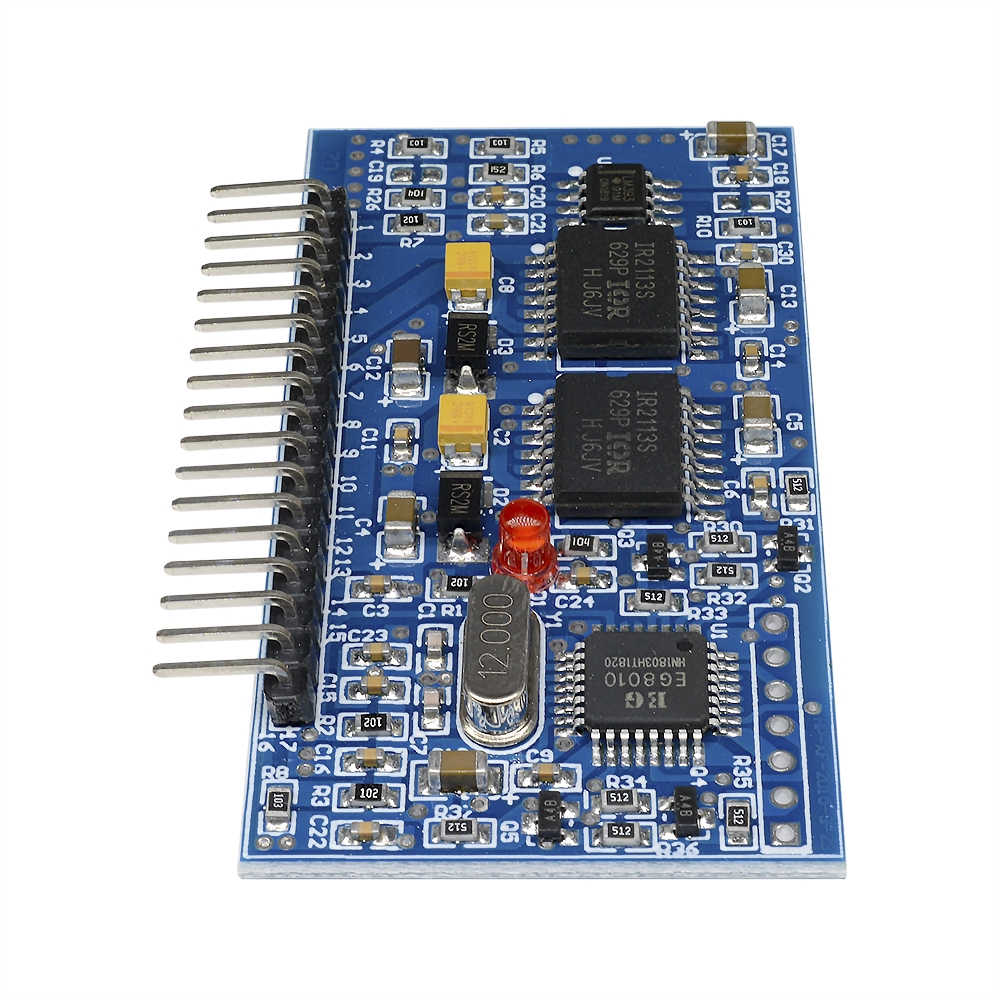

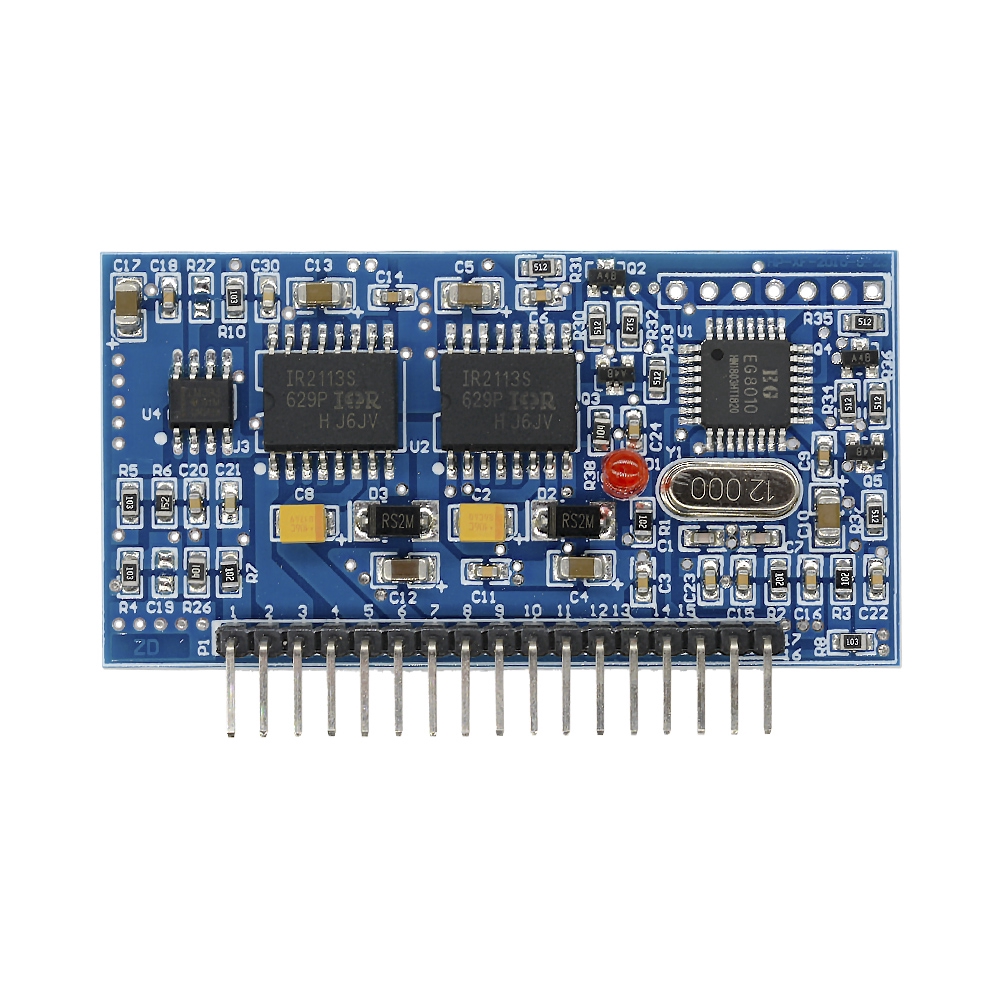

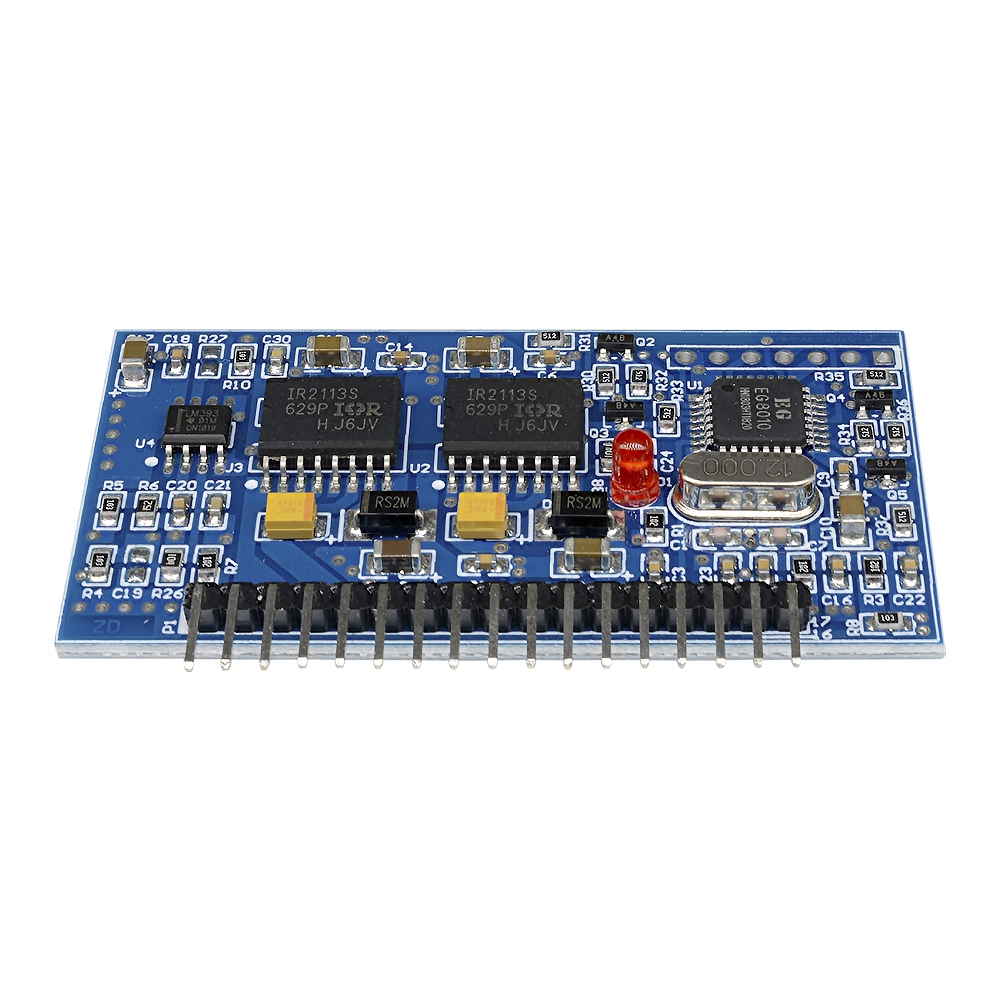

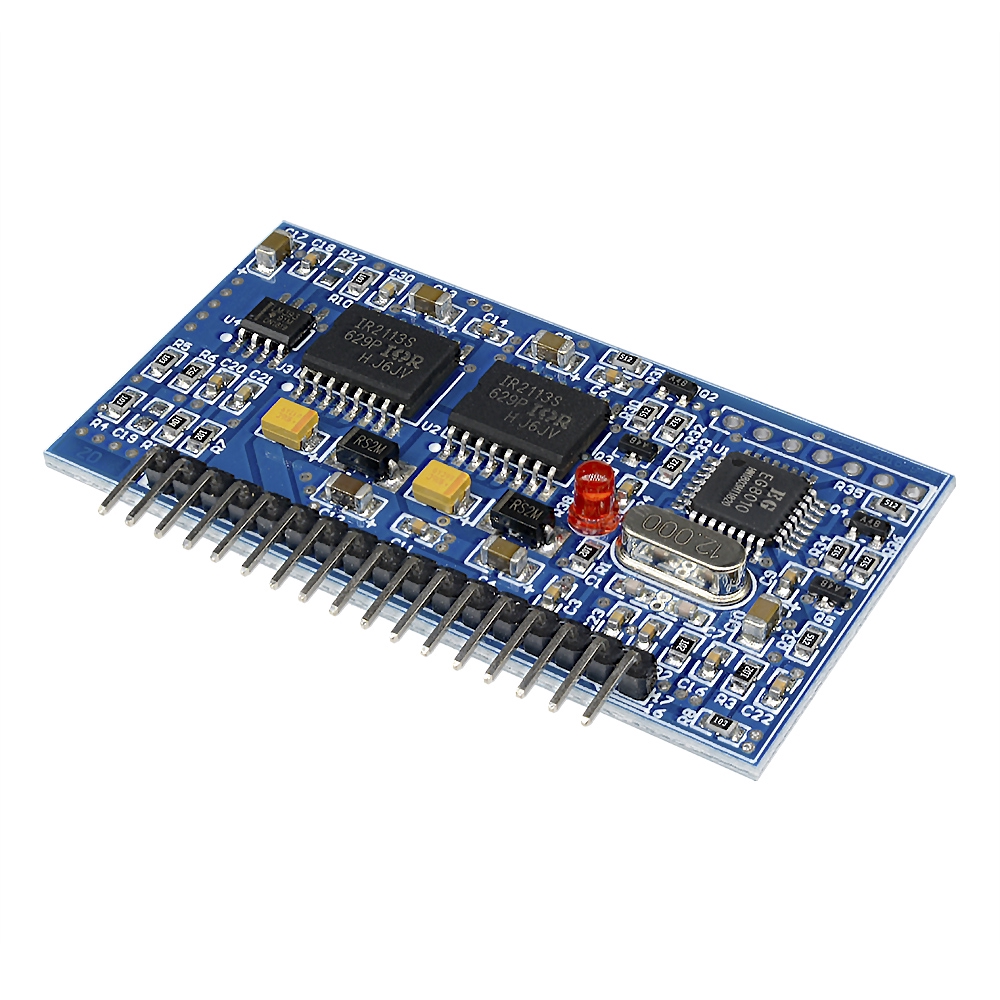

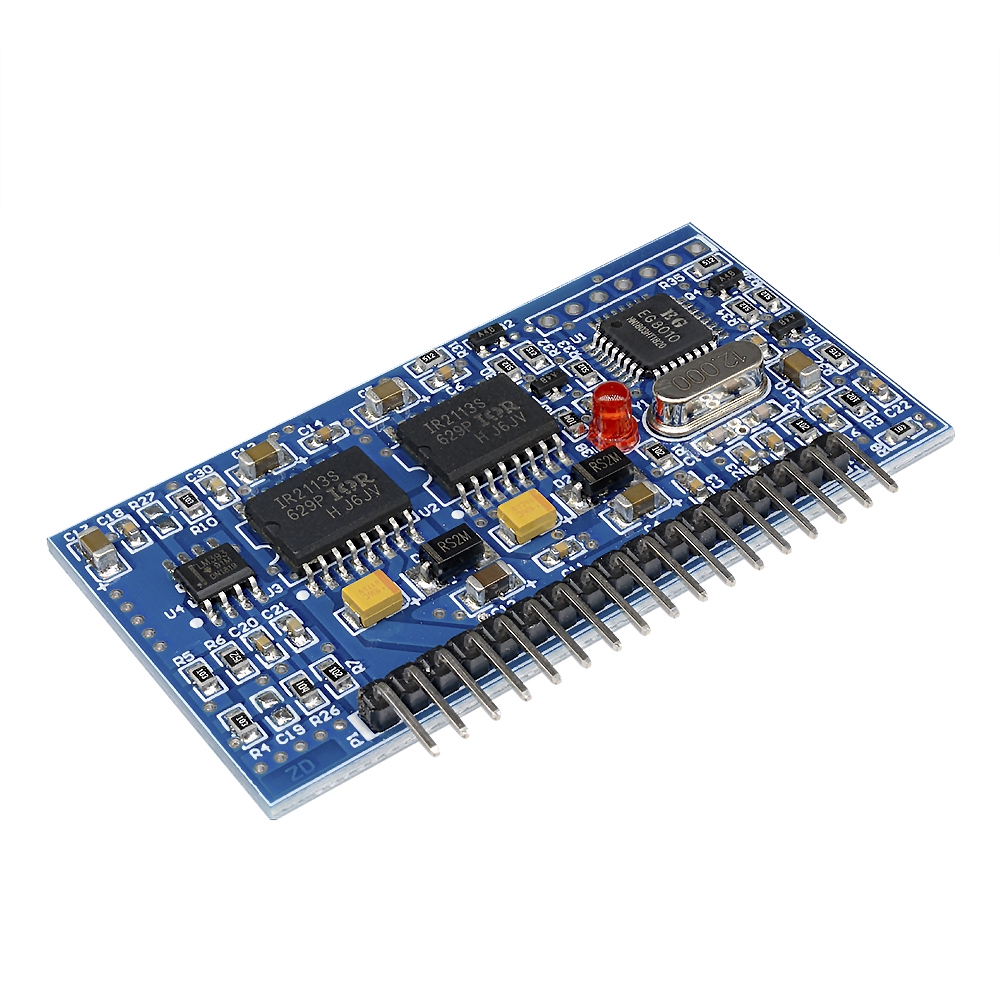

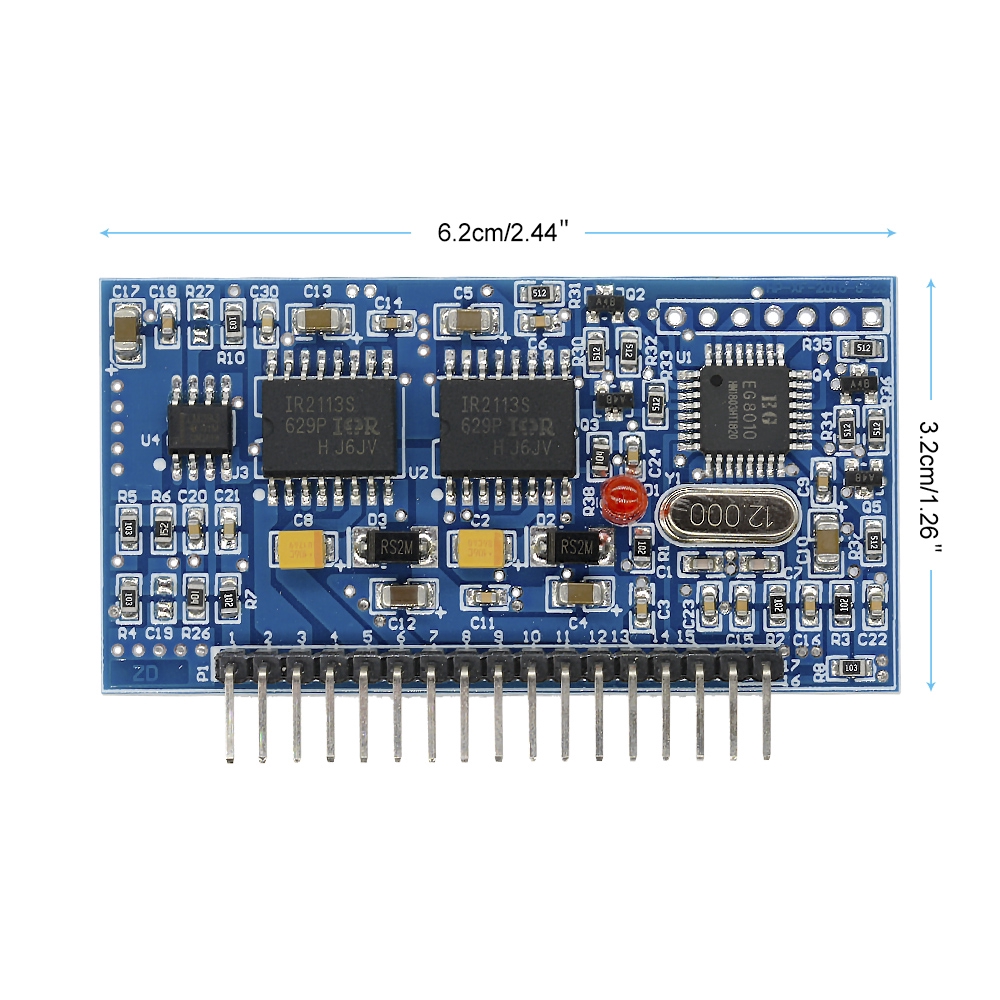

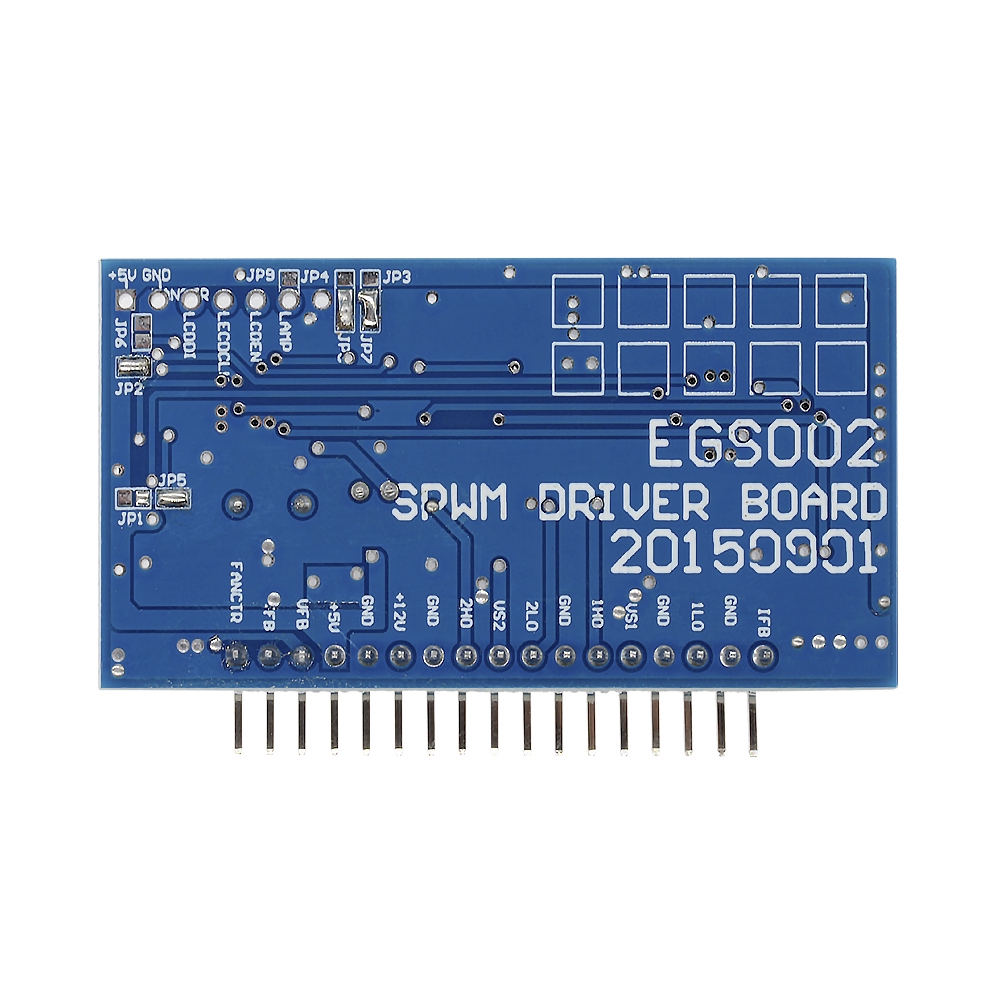

DIYMORE DC-AC Pure Sine Wave Inverter SPWM Board EGS002 EG8010 + IR2110 Driver Module IR2113

คำอธิบาย: EG8010 เป็นดิจิตอล ทำงานได้เป็นอย่างดี นำการควบคุม dead-time ของตัวเองของชิปกำเนิดคลื่นไซน์บริสุทธิ์มาใช้ในโครงสร้างการแปลงพลังงาน DC-DC-AC สองขั้นตอนหรือหม้อแปลงความถี่ไฟฟ้า DC-AC แบบขั้นตอนเดียว Boost สถาปัตยกรรม ออสซิลเลเตอร์คริสตัล 12MHz ภายนอกเพื่อให้ได้ความแม่นยำสูงและการบิดเบือนฮาร์มอนิกมีขนาดเล็กมาก ASIC อินเวอร์เตอร์คลื่นไซน์บริสุทธิ์ 50Hz หรือ 60Hz ชิปใช้เทคโนโลยี CMOS การรวมภายในของเครื่องกำเนิดไซน์ SPWM วงจรควบคุมเวลาตาย ช่วงตัวคูณ วงจรซอฟต์สตาร์ท วงจรป้องกัน อินเทอร์เฟซการสื่อสารแบบอนุกรม RS232 และฟังก์ชั่นโมดูลไดรเวอร์ LCD แบบอนุกรม 1602 คุณสมบัติ: 5V แหล่งจ่ายไฟเดียว ชุด 4 ขาของความถี่เอาท์พุทคลื่นไซน์บริสุทธิ์: คลื่นไซน์บริสุทธิ์ 50Hz ของความถี่คงที่ 60Hz คลื่นไซน์บริสุทธิ์ที่มีความถี่คงที่ 0-100Hz ปรับความถี่คลื่นไซน์บริสุทธิ์ได้ 0-400Hz ปรับความถี่คลื่นไซน์บริสุทธิ์ได้ การมอดูเลตแบบยูนิโพลาร์และไบโพลาร์ มาพร้อมกับการควบคุมเดดแบนด์, พิน 4 เวลาตาย: เวลาตาย 300nS เวลาตาย 500nS เวลาตาย 1.0uS เวลาตาย 1.5uS เวลาตาย คริสตัลออสซิลเลเตอร์ภายนอก 12MHz ความถี่พาหะของ PWM 23.4KHz แรงดันกระแสไฟตอบรับอุณหภูมิแบบเรียลไทม์ real การป้องกันแรงดันไฟเกิน แรงดันไฟต่ำ กระแสไฟเกิน และความร้อนสูงเกินไป พินโหมดซอฟต์สตาร์ทตั้งเวลาตอบสนองของ1S การสื่อสารแบบอนุกรมเพื่อกำหนดแรงดันขาออก ความถี่ และพารามิเตอร์อื่นๆ External Serial LCD Module 1602 แสดงอินเวอร์เตอร์ ข้อมูลแรงดัน ความถี่ อุณหภูมิ และกระแสไฟ การใช้งาน: อินเวอร์เตอร์คลื่นไซน์บริสุทธิ์เฟสเดียว อินเวอร์เตอร์ PV อินเวอร์เตอร์พลังงานลม เครื่องสำรองไฟระบบ UPS ระบบเครื่องกำเนิดดิจิตอล ถ้ากำลัง ตัวควบคุมความเร็วมอเตอร์เฟสเดียว อินเวอร์เตอร์เฟสเดียว เครื่องหรี่คลื่นไซน์ ตัวควบคุมคลื่นไซน์ เครื่องกำเนิดคลื่นไซน์ ในรายการรวมด้วย: 1PC * DC-AC Pure Sine Wave อินเวอร์เตอร์ไดร์เวอร์ EGS002 EG8010 + IR2110 Driver Module Description: EG8010 is a digital, function very well bring their own dead-time control of pure sine wave inverter generator chip, used in two-stage DC-DC-AC power conversion structure or single-stage DC-AC power frequency transformer Boost architecture, an external 12MHz crystal oscillator, to achieve high precision, and harmonic distortion is very small, 50Hz or 60Hz pure sine wave inverter ASIC. The chip uses CMOS technology, the internal integration of SPWM sine generator, dead time control circuit, the multiplier factor range, soft start circuit, protection circuit, RS232 serial communication interface and a serial LCD driver module 1602 functions.   Features: 5V single power supply 4 pin set of pure sine wave output frequency: 50Hz pure sine wave of fixed frequency of 60Hz pure sine wave of fixed frequency 0-100Hz pure sine wave frequency adjustable 0-400Hz pure sine wave frequency adjustable Unipolar and bipolar modulation Comes with deadband control, pin 4 dead time: 300nS dead time 500nS dead time 1.0uS dead time 1.5uS dead time External 12MHz crystal oscillator PWM carrier frequency 23.4KHz Voltage, current, real time temperature feedback Overvoltage, undervoltage, overcurrent and overheating protection Soft-start mode pin setting the response time of 1S Serial communication to set the output voltage, frequency and other parameters External Serial LCD Module 1602 displays the inverter voltage, frequency, temperature and current information Applications: Single phase pure sine wave inverter PV Inverter Wind power inverter Uninterruptible Power Supply UPS System Digital generator system IF power Single-phase motor speed controller Single-phase inverter Sine wave dimmer Sine wave regulator Sine wave generator Package Included: 1PC*DC-AC Pure Sine Wave Inverter Driver Board EGS002 EG8010 + IR2110 Driver Module
