1.44/1.8/2.0/2.2/2.8/3.5 นิ้วที่มีสีสัน TFT หน้าจอ LCD โมดูลจอแสดงผล SPI Serial Drive ST7735 ILI9225 ILI9341 128*128 240*320

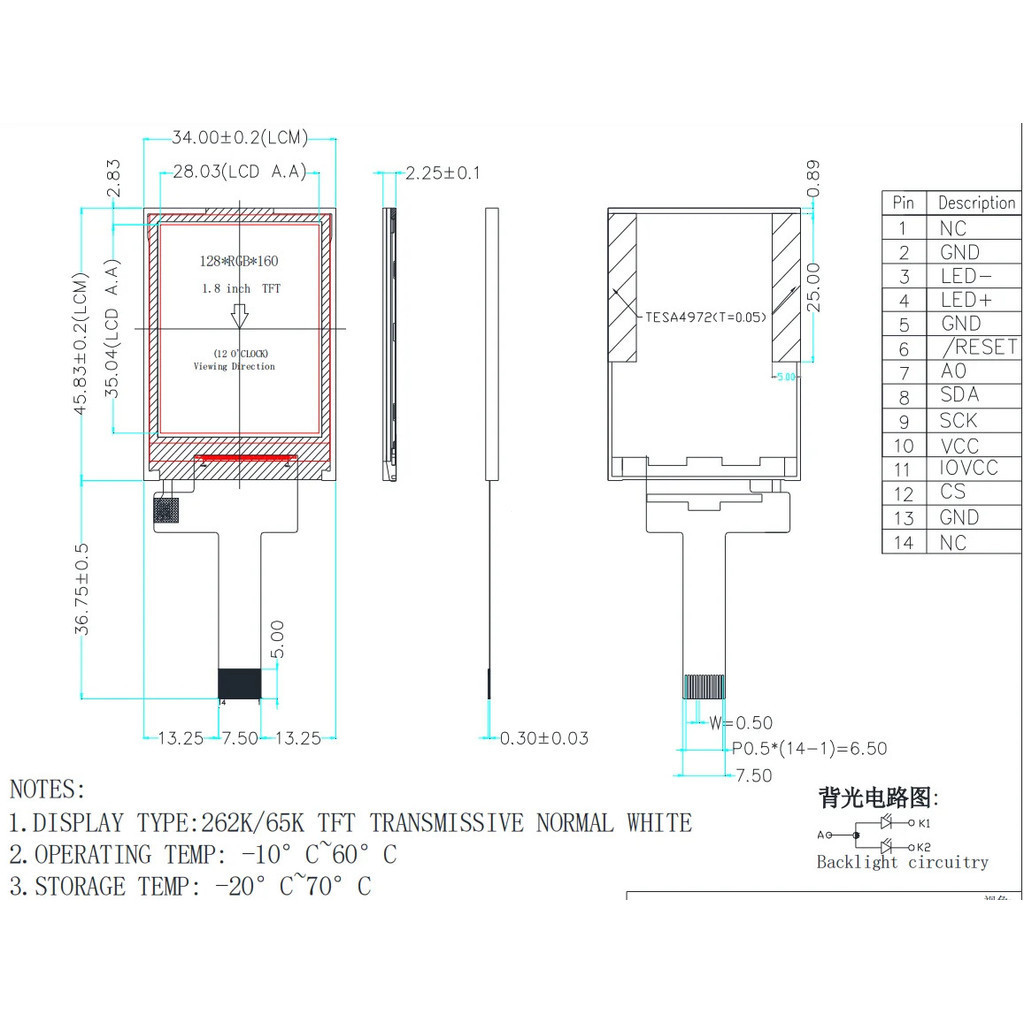

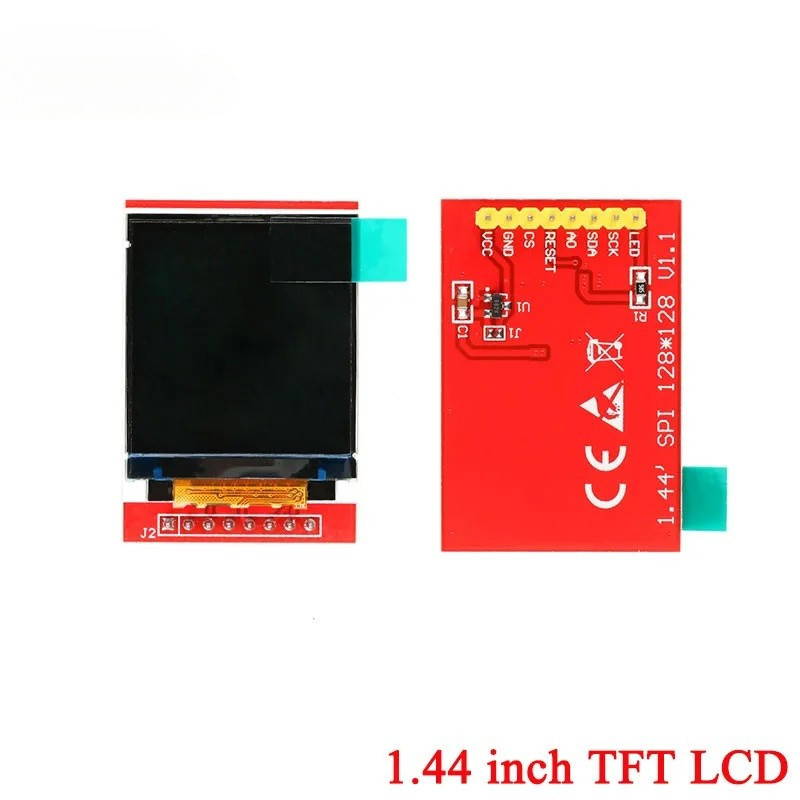

1.44 นิ้ว ด้วยแบ็คเพลน PCB ดอทเมทริกซ์: 128X128! ไดรเวอร์: ST7735 เพียง 4 IOs สามารถขับเคลื่อนได้ 1.8 นิ้ว หน้าจออนุกรม SPI ขนาด 1.8 นิ้วพร้อมโมดูลแบ็คเพลนต้องใช้ไดรเวอร์ IO อย่างน้อย 4 ตัว ขนาดรถบัสอนุกรม SPI 1.8 นิ้ว: 1.8 นิ้ว ความละเอียด: 128 * 160 IC: ST7735 ไดรเวอร์ไดร์เวอร์ คุณสมบัติของโมดูลนี้: 1. รองรับ Arduino MCU ต่างๆในบรรทัดโดยไม่ต้องเดินสายใด ๆ 2. IC ควบคุมแรงดันไฟฟ้าในตัวรองรับแหล่งจ่ายไฟ 5V หรือ 3.3V 3. รูปแบบการเปลี่ยนเกียร์ระดับออนบอร์ดเข้ากันได้กับระดับ 5V / 3.3V IO อย่างแท้จริง รองรับการเชื่อมต่อ IO ของไมโครคอนโทรลเลอร์ที่หลากหลายรองรับการเชื่อมต่อ IO ของไมโครคอนโทรลเลอร์ 4. วงจรขยายการ์ด SD ในตัววงจรขยายการ์ด SD ในตัว, 5. วงจรแฟลช SPI สำรอง SPI เพื่ออำนวยความสะดวกในการใช้งานเพิ่มเติม 2.0 นิ้ว หน้าจออนุกรม SPI 2.0 นิ้วพร้อมโมดูลแบ็คเพลนไดรเวอร์ IO อย่างน้อย 4 ตัว ขนาด: รถบัสอนุกรม SPI 2.0 นิ้ว ความละเอียด: 176 * 220 IC ไดรเวอร์ไดร์เวอร์: ILI9225 คุณสมบัติของโมดูลนี้: 1. รองรับ Arduino MCU ต่างๆในบรรทัดโดยไม่ต้องเดินสายใด ๆ 2. IC ควบคุมแรงดันไฟฟ้าในตัวรองรับแหล่งจ่ายไฟ 5V หรือ 3.3V 3. รูปแบบการเปลี่ยนเกียร์ระดับออนบอร์ดเข้ากันได้กับระดับ 5V / 3.3V IO อย่างแท้จริง รองรับการเชื่อมต่อ IO ของไมโครคอนโทรลเลอร์ที่หลากหลายรองรับการเชื่อมต่อ IO ของไมโครคอนโทรลเลอร์ 4. วงจรควบคุมแบ็คไลท์ในตัวสามารถควบคุมการเปิด - ปิดหรือลดแสง PWM 5. วงจรขยายการ์ด SD ในตัววงจรขยายการ์ด SD ในตัว, 6. วงจรแฟลช SPI สำรอง SPI เพื่ออำนวยความสะดวกในการใช้งานเพิ่มเติม คำอธิบายพินพิน: คำจำกัดความพินอินเทอร์เฟซโมดูล LCD 11Pin ความละเอียดพินโมดูล LCD: Vcc: แหล่งจ่ายไฟโมดูลบวกสามารถอินพุต 5V หรือ 3.3V GND ของโมดูล: แหล่งจ่ายไฟโมดูลลบพื้นดิน GND: แหล่งจ่ายไฟโมดูลเป็นลบต่อสายดินหรืออาจลอยทิ้งไว้ได้ การแขวนเสื้อ: แขวน NC: แขวน การแขวนเสื้อ: แขวน NC: แขวน ไฟ LED แบ็คไลท์: หมุดควบคุมแบ็คไลท์เชื่อมต่อกับระดับสูง CLK ของ SPI: สัญญาณนาฬิกา SPI แบบอนุกรม SDI ของ spi: สัญญาณอินพุตข้อมูล spi แบบอนุกรม การเลือกพารามิเตอร์ (RS 1) RS: Command (RS = 0) พารามิเตอร์ (RS 1) ความคมชัด: สัญญาณรีเซ็ต LCD CS: CS ของเหลว: สัญญาณการเลือกชิปคริสตัลเหลว คำจำกัดความของพินส่วนขยาย 4 พินคำจำกัดความของพินอินเทอร์เฟซพิน: SD CS: สัญญาณเลือกการ์ด SD SD_ MOSI: การป้อนข้อมูลบัส MOSI SPI SD_ MiSO: SPI บัสส่งออกข้อมูล MISO SD_ SCK: สัญญาณนาฬิกาอนุกรมรถบัส SPI 1.2 นิ้ว สามารถขับเคลื่อนพอร์ต IO เพียง 5 พอร์ต (analog SPI) หรือ SPI ฮาร์ดแวร์โดยตรงสามารถขับเคลื่อนรองรับแรงดันไฟฟ้าอินพุต 5V / 3.3V, ไดรเวอร์ ILI9341, ความละเอียด 240 * 320 2.4 นิ้ว ต้องมีไดรเวอร์ IO อย่างน้อย 4 ตัวโดยไม่ต้องสัมผัสโดยมีไดรเวอร์ IO อย่างน้อย 9 ตัวพร้อมระบบสัมผัส ความละเอียด 240 * 320 1.8 นิ้ว จำเป็นต้องใช้ไดรเวอร์ IO อย่างน้อย 4 ตัวโดยไม่ต้องสัมผัสโดยต้องใช้ไดรเวอร์ IO อย่างน้อย 9 ตัวพร้อมระบบสัมผัส ความละเอียด 240 * 320 ดอทเมทริกซ์: 240X320 การเปรียบเทียบขนาดหน้าจออินเทอร์เฟซ SPI 2.2 นิ้วถึง 2.8 นิ้ว
