โมดูลเซ็นเซอร์หลีกเลี่ยงอุปสรรคอินฟราเรด IR 3pin

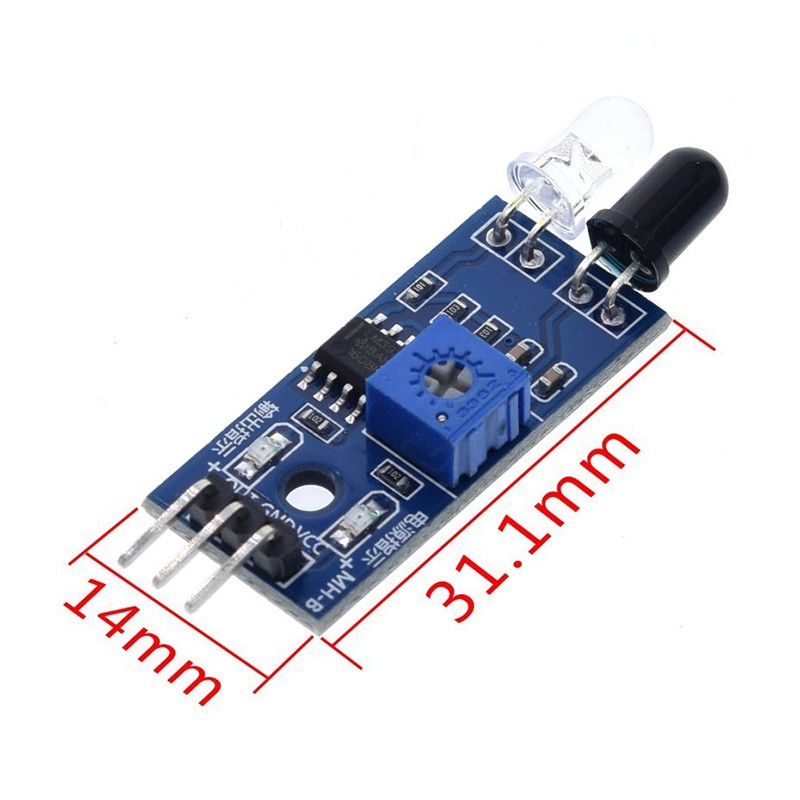

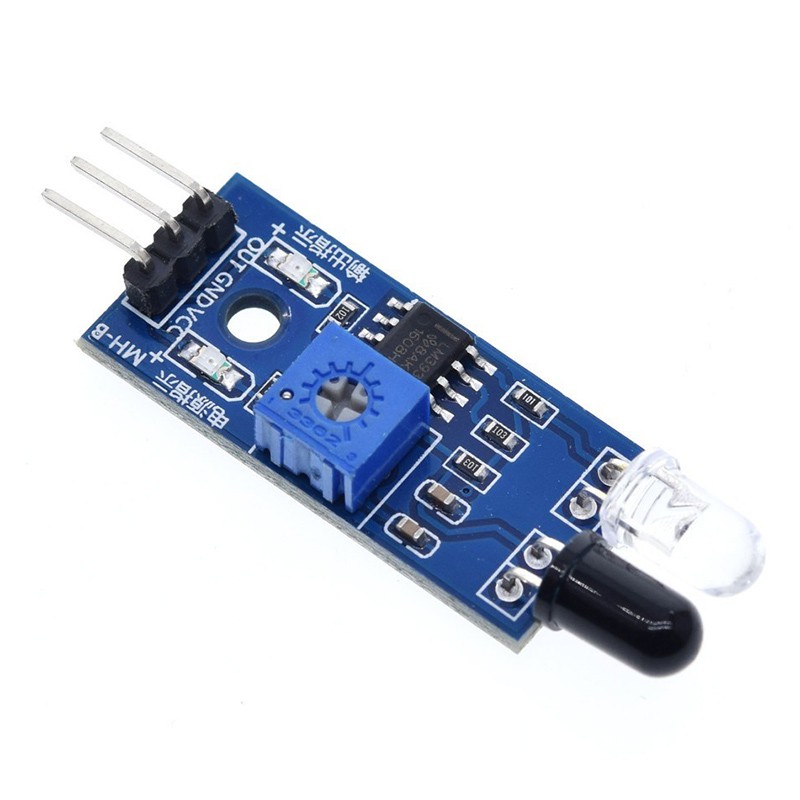

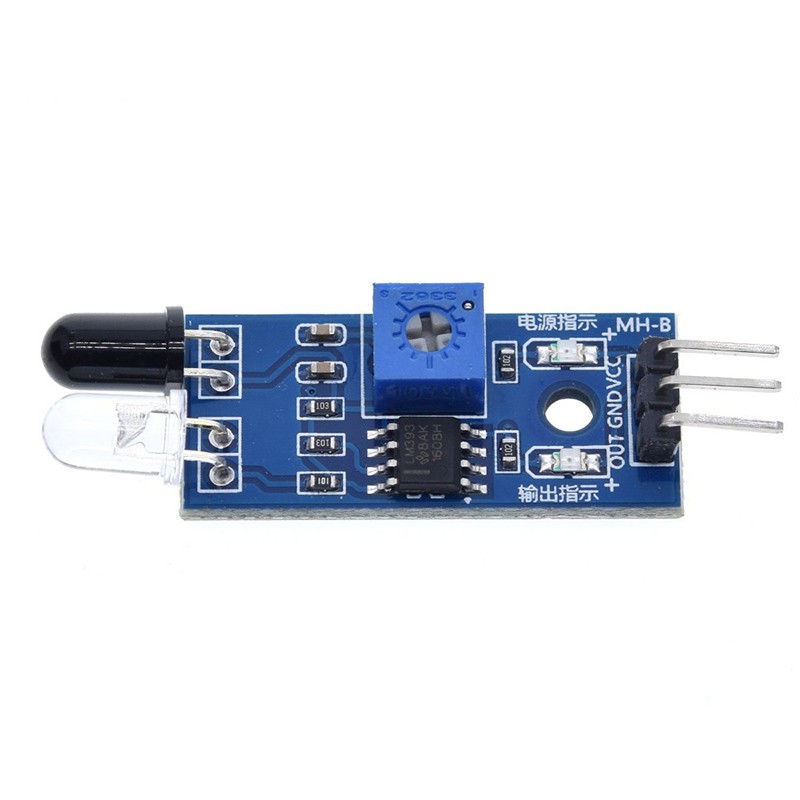

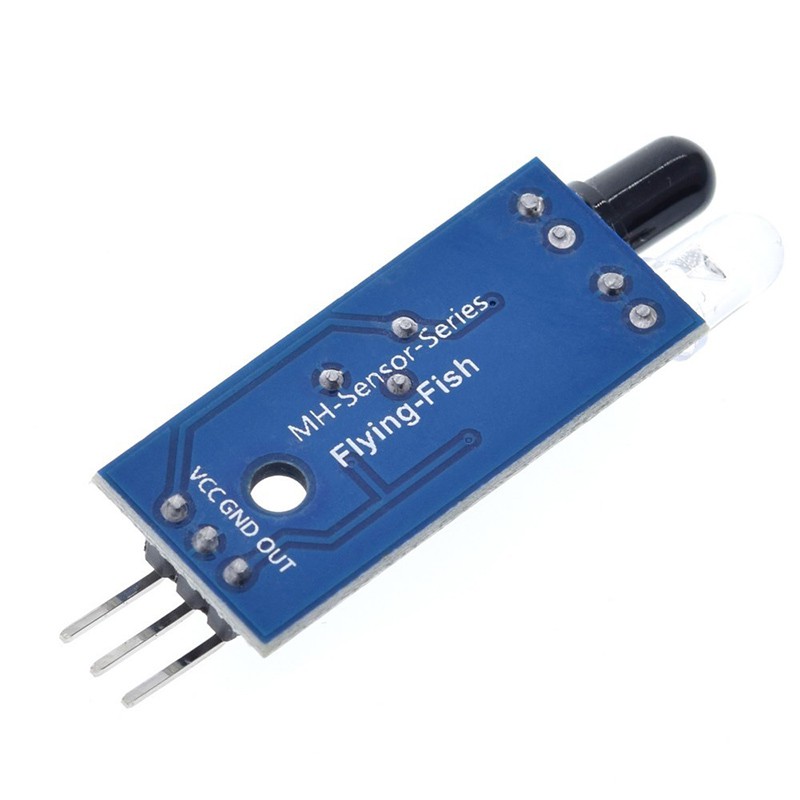

อุปกรณ์อิเล็กทรอนิกส์อัจฉริยะโมดูลเซ็นเซอร์หลีกเลี่ยงอุปสรรคอินฟราเรด IR สำหรับหุ่นยนต์ Arduino Smart Car 3 สายสะท้อนแสงโฟโตอิเล็กทริก โมดูลกั้นอินฟราเรด, รถเข็นหลีกเลี่ยงอุปสรรค, เซ็นเซอร์ระยะการจดจำสายขาวดำปรับได้ โมดูลหลีกเลี่ยงอุปสรรคอินฟราเรด (ปรับได้ตั้งแต่ 2-30 ซม.) ขนาด: 45.50 มม. * 14.10 มม. * 8.50 มม. (กว้าง x ยาว x สูง) น้ำหนัก: 3.42g (พร้อมบรรจุภัณฑ์) สี: น้ำเงินน้ำหนักสินค้า: 3.42g (พร้อมบรรจุภัณฑ์) คำอธิบาย: โมดูลเซ็นเซอร์มีการปรับตัวให้เข้ากับแสงโดยรอบได้ดีและมีท่อเปล่งแสงอินฟราเรดคู่หนึ่ง ท่อส่งผ่าน () จะปล่อยรังสีอินฟราเรดออกมาเป็นความถี่หนึ่ง เมื่อทิศทางการตรวจจับพบสิ่งกีดขวาง (พื้นผิวสะท้อน) รังสีอินฟราเรดจะสะท้อนโดยท่อรับหลังจากการประมวลผลวงจรเปรียบเทียบไฟสีเขียวจะสว่างขึ้นในขณะที่สัญญาณเอาต์พุตอินเทอร์เฟซเอาต์พุตดิจิตอล ปุ่มโพเทนชิออมิเตอร์เพื่อปรับช่วงการตรวจจับช่วงที่มีประสิทธิภาพ 2~30 ซม. (สัญญาณ 0V ต่ำ) ผ่านปุ่มโพเทนชิออมิเตอร์เพื่อปรับช่วงการตรวจจับช่วงการตรวจจับ 2~30 ซม. แรงดันไฟฟ้าที่ใช้งาน 3.3V -5V ระยะตรวจจับของเซ็นเซอร์สามารถปรับได้ด้วยโพเทนชิออมิเตอร์ การประกอบที่ง่ายและใช้งานสะดวกมีลักษณะของการรบกวนเล็ก ๆ การประกอบง่ายและการใช้งานที่สะดวก สามารถใช้กันอย่างแพร่หลายในหลาย ๆ โอกาสเช่นการหลีกเลี่ยงอุปสรรคของหุ่นยนต์การหลีกเลี่ยงอุปสรรคการนับท่อและการติดตามเส้นสีดำและสีขาว ประสิทธิภาพ: 1. เมื่อไม่มีสัญญาณอุปสรรคที่ด้านหน้าโมดูลพอร์ต OUT จะส่งออกระดับสูง (5V) อย่างต่อเนื่อง เมื่อโมดูลตรวจจับสัญญาณอุปสรรคด้านหน้าไฟแสดงสถานะสีเขียวบนแผงวงจรจะสว่างขึ้นและพอร์ต OUT จะยังคงส่งสัญญาณต่ำ (0V) ต่อไปโมดูลจะตรวจจับระยะตรวจจับ 2~30 ซม. การตรวจจับ มุมกระจายแสง 355 องศา °ระยะการตรวจจับสามารถปรับได้โดยโพเทนชิออมิเตอร์ระยะทางตรวจจับตามเข็มนาฬิการะยะทางในการตรวจจับเพิ่มขึ้น โพเทนชิออมิเตอร์ตามเข็มนาฬิกาเพื่อลดระยะการตรวจจับ 2. เซ็นเซอร์ตรวจจับอินฟราเรดที่ใช้งานอยู่ดังนั้นการสะท้อนแสงและรูปร่างของเป้าหมายจึงเป็นกุญแจสำคัญในการตรวจจับระยะทาง ระยะตรวจจับสีดำหนึ่งช่วงของค่าสูงสุดที่เล็กที่สุดสีขาว พื้นที่ขนาดเล็กของระยะวัตถุ ระยะตรวจจับสีดำหนึ่งช่วงของพื้นที่ขนาดใหญ่ 3. พอร์ตเอาต์พุตโมดูลเซนเซอร์ OUT สามารถเชื่อมต่อโดยตรงกับพอร์ต microcontroller IO ยังสามารถขับรีเลย์ 5V ได้โดยตรง การเชื่อมต่อ: VCC-VCC; GND-GND; OUT-IO เมื่อเปรียบเทียบกับ LM393 จะมีเสถียรภาพ โมดูลจ่ายไฟ DC 3.3V-5V ได้ ไฟแสดงสถานะสีแดง เมื่อเปิดเครื่องไฟแสดงสถานะสีแดง คำแนะนำในการใช้งาน: 1.แรงดันไฟฟ้า 3.3V-5V ภายนอกของ VCC VCC (สามารถเชื่อมต่อโดยตรงกับไมโครคอนโทรลเลอร์ 5v หรือชิปเดี่ยว 3.3v) 2.Gnd ภายนอก Gnd Gnd 3. อินเทอร์เฟซเอาต์พุตดิจิตอลของบอร์ดขนาดเล็ก (0 และ 1) แพ็คเกจ: โมดูลเซ็นเซอร์หลีกเลี่ยงอุปสรรคอินฟราเรด IR ขนาด 1x3 พิน
