DIY Magnetic Levitation ชุดการทดลอง PCB การประสานโครงการฝึก Solder Assembly 50G/150G แม่เหล็กโหลด DIY ชุดอิเล็กทรอนิกส์

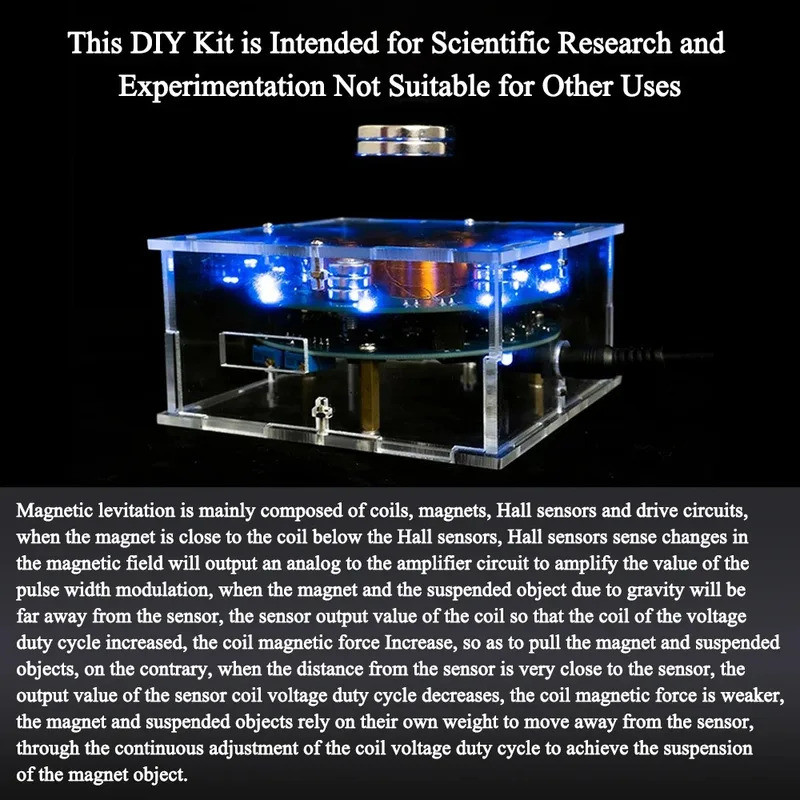

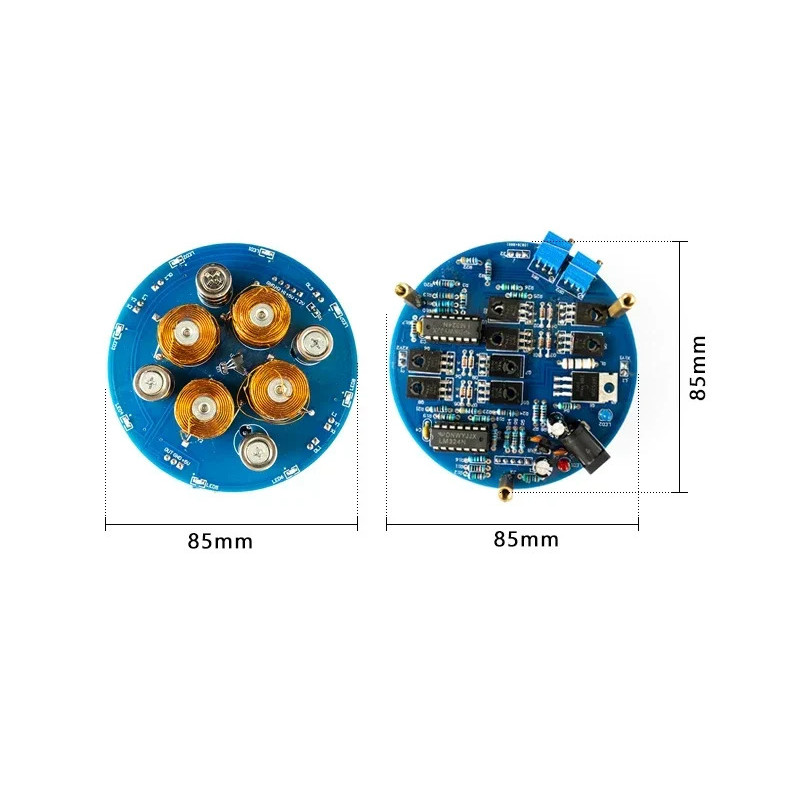

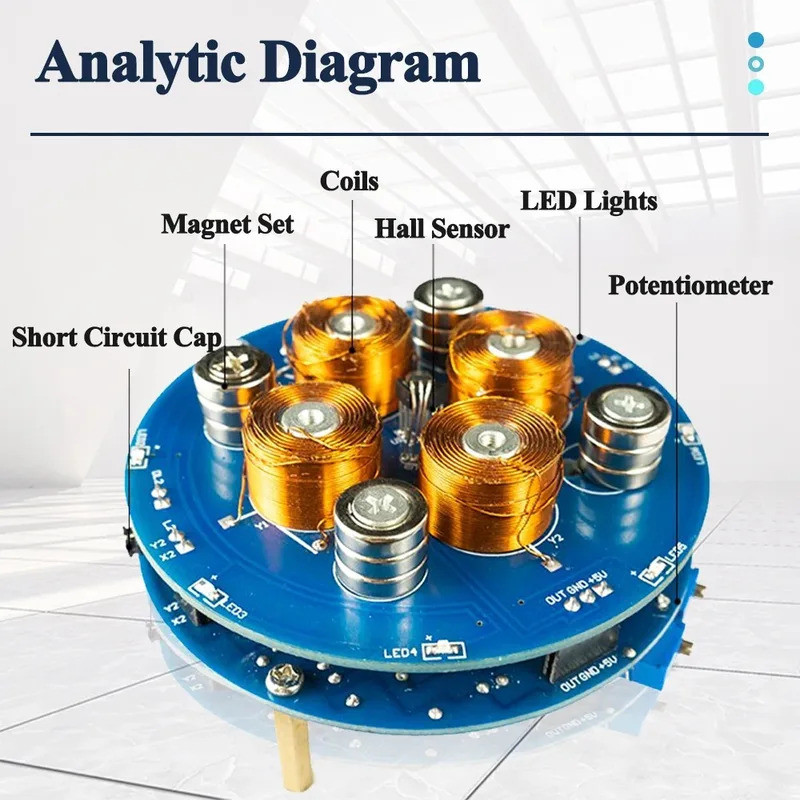

สารเคมีที่มีความกังวลสูง: ไม่มี อุปกรณ์ DIY: ไฟฟ้า ชุดเชื่อม DIY แบบกดลงชื่อสินค้า: push-down maglev DIY รุ่นสินค้า: TJ-56-254 แหล่งจ่ายไฟที่ใช้งานได้: DC12V2A กำลังไฟ: 2~5W ระยะแขวน: น้อยกว่า 2 ซม ขนาด PCB: 85 * 85 มม. แบริ่งน้ำหนัก: 50g / 150g คุณสมบัติของสินค้า: วงจรเป็นเรื่องง่ายเชื่อถือได้และใช้งานได้จริง ชุดนี้มีเปลือกอะคริลิกซึ่งไม่เพียง แต่สวยงาม แต่ยังสามารถปกป้องส่วนประกอบวงจรได้อย่างมีประสิทธิภาพซึ่งสะดวกสำหรับการสาธิตและการเล่น ชุด DIY นี้ออกแบบมาเพื่อการวิจัยและการทดลองทางวิทยาศาสตร์และไม่สามารถใช้ได้กับวัตถุประสงค์อื่น ๆ! บทนำของผลิตภัณฑ์: การลอยแม่เหล็กเป็นส่วนใหญ่ประกอบด้วยขดลวดแม่เหล็กเซ็นเซอร์ห้องโถงและวงจรขับเคลื่อน เมื่อแม่เหล็กอยู่ใกล้กับเซ็นเซอร์ Hall ใต้ขดลวดเซ็นเซอร์ Hall จะส่งออกปริมาณอะนาล็อกเมื่อตรวจจับสนามแม่เหล็กจะเปลี่ยนเป็นวงจรขยายเพื่อขยายจากนั้นดำเนินการมอดูเลตความกว้างของพัลส์ผ่าน ความคุ้มค่านี้ เมื่อแม่เหล็กและวัตถุที่ถูกแขวนลอยห่างจากเซ็นเซอร์เนื่องจากแรงโน้มถ่วงค่าเอาต์พุตเซ็นเซอร์จะเพิ่มอัตราส่วนหน้าที่แรงดันไฟฟ้าบนขดลวดและแรงแม่เหล็กของขดลวดดังนั้นแม่เหล็กและวัตถุที่ถูกแขวนลอยจึงเป็น ดึงออกค่ะ ในทางตรงกันข้ามเมื่อระยะทางจากเซ็นเซอร์อยู่ใกล้มากค่าเอาต์พุตเซ็นเซอร์จะช่วยลดอัตราส่วนหน้าที่แรงดันไฟฟ้าของขดลวดและแรงแม่เหล็กของขดลวดอ่อนแอ แม่เหล็กและวัตถุแขวนลอยขึ้นอยู่กับน้ำหนักของมันเองเพื่อให้ห่างจากเซ็นเซอร์และวัตถุแม่เหล็กจะถูกระงับโดยการปรับอัตราส่วนหน้าที่แรงดันไฟฟ้าของขดลวดอย่างต่อเนื่อง วิธีการใช้งาน: การวางสารแขวนลอยและข้อควรระวัง เมื่ออุปกรณ์เปิดอยู่ไฟแสดงสถานะบนบอร์ด PCB จะสว่างขึ้น ในขณะนี้ให้จับลูกลอยจากด้านล่างของวงแหวนไปที่ด้านล่างของขดลวดอย่างช้าๆ ในขณะนี้คุณจะรู้สึกถึงแรงที่ขดลวดจะดูดซับลูกลอยได้ในเวลานี้ประมาณ 5 ซม. คุณจะรู้สึกได้ถึงแรงที่ขดลวดจะดูดซับลูกลอย ในขณะนี้ให้จับลูกลอยด้วยมือเดียวเพื่อให้สัมผัสถึงแรงขึ้นและใช้มืออีกข้างหนึ่งเพื่อปรับรูโอสตัทเลื่อนบนบอร์ด PCB เมื่อคุณรู้สึกว่าแรงทั้งสองสามารถทรงตัวได้เกือบจะหยุดปรับรูสตัทบานเลื่อนจากนั้นค่อยๆคลายลอยตัวเพื่อให้มั่นคง ด้วยวิธีนี้ลูกลอยสามารถลอยได้สำเร็จ รูโอสตัทแบบเลื่อนช่วยลดแรงแม่เหล็กตามเข็มนาฬิกาและเพิ่มแรงแม่เหล็กทวนเข็มนาฬิกา แรงแม่เหล็กไม่สามารถใหญ่หรือเล็กเกินไป ตำแหน่งการหมุนของ rheostat เลื่อนสามารถดูภาพด้านบน ต้องปิดเครื่องเพื่อระบายความร้อนหากวางไม่ได้หลายครั้ง (สูงสุด 5 ครั้ง) มิฉะนั้นจะเกิดความเสียหายต่อองค์ประกอบได้ง่าย อย่าลอยตัวบนชุดเป็นเวลานาน (นานถึง 5 นาที) ซึ่งอาจทำให้อุปกรณ์เสียหายได้ แผนภาพวงจร: ในรายการรวมด้วย:
