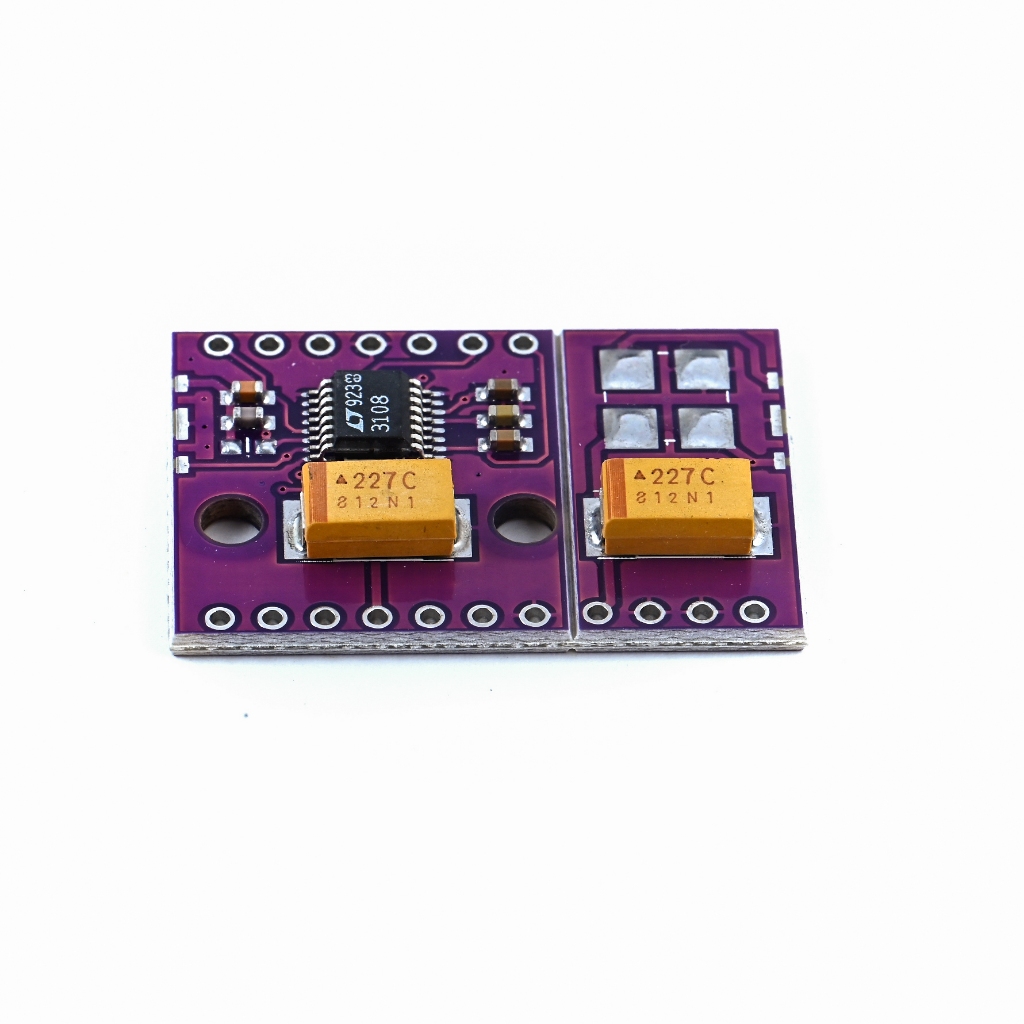

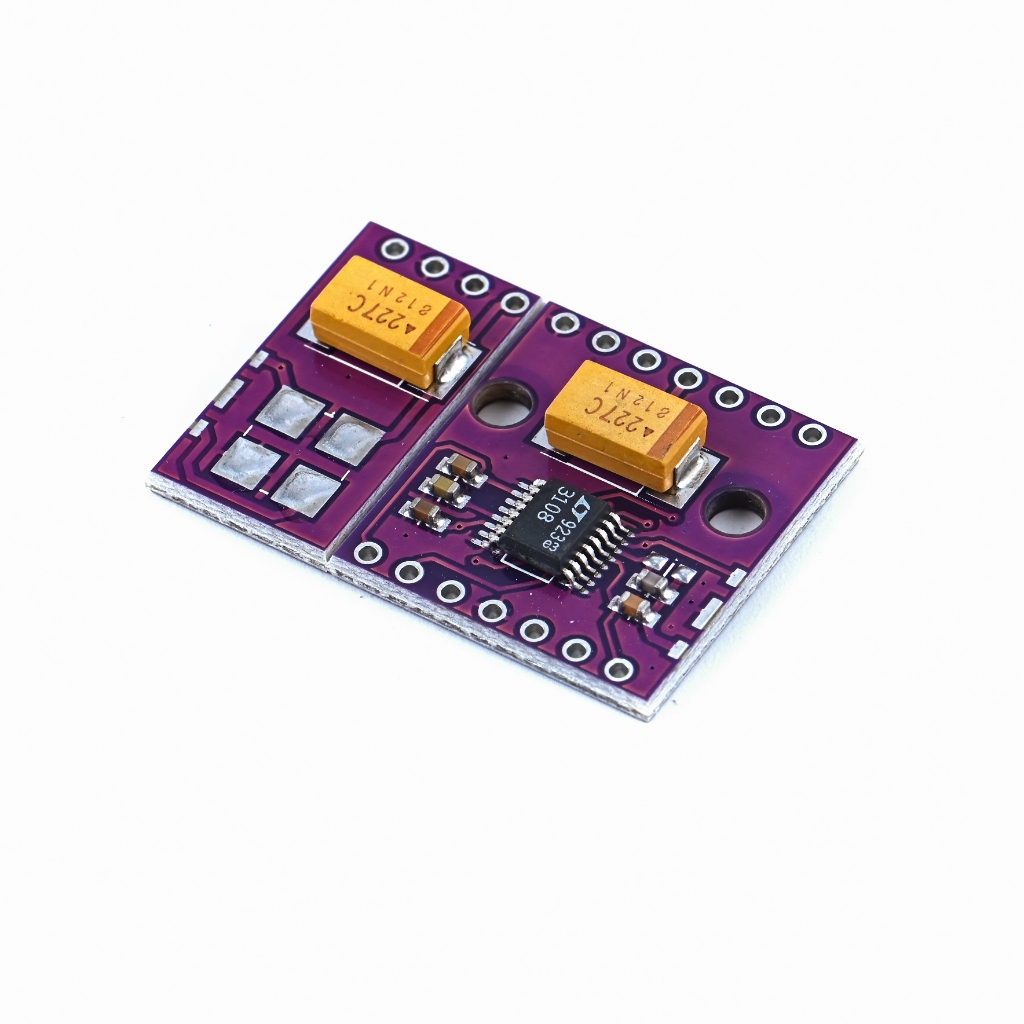

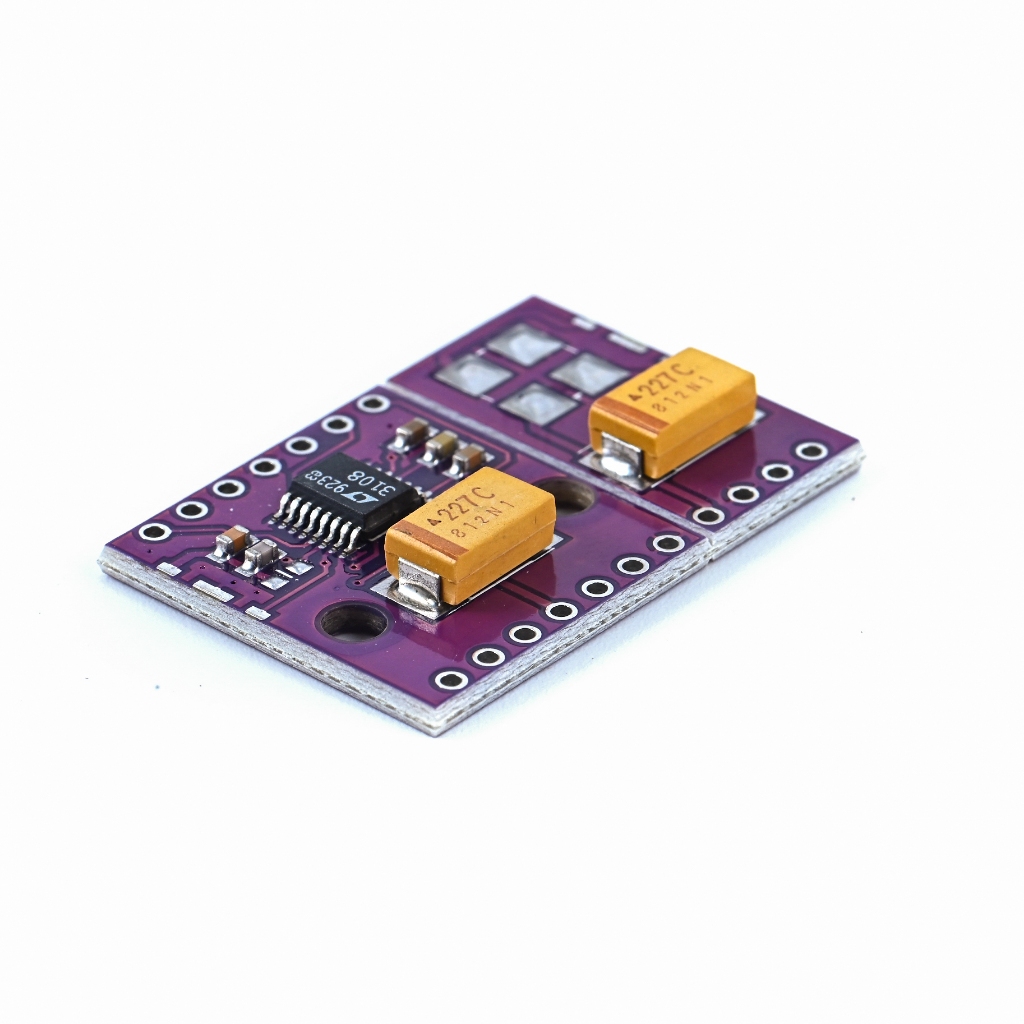

3108 LTC3108-1 ตัวแปลงบูสเตอร์แรงดันไฟฟ้าต่ําพิเศษตัวจัดการพลังงานบอร์ดพัฒนาอุปกรณ์ปฏิสัมพันธ์

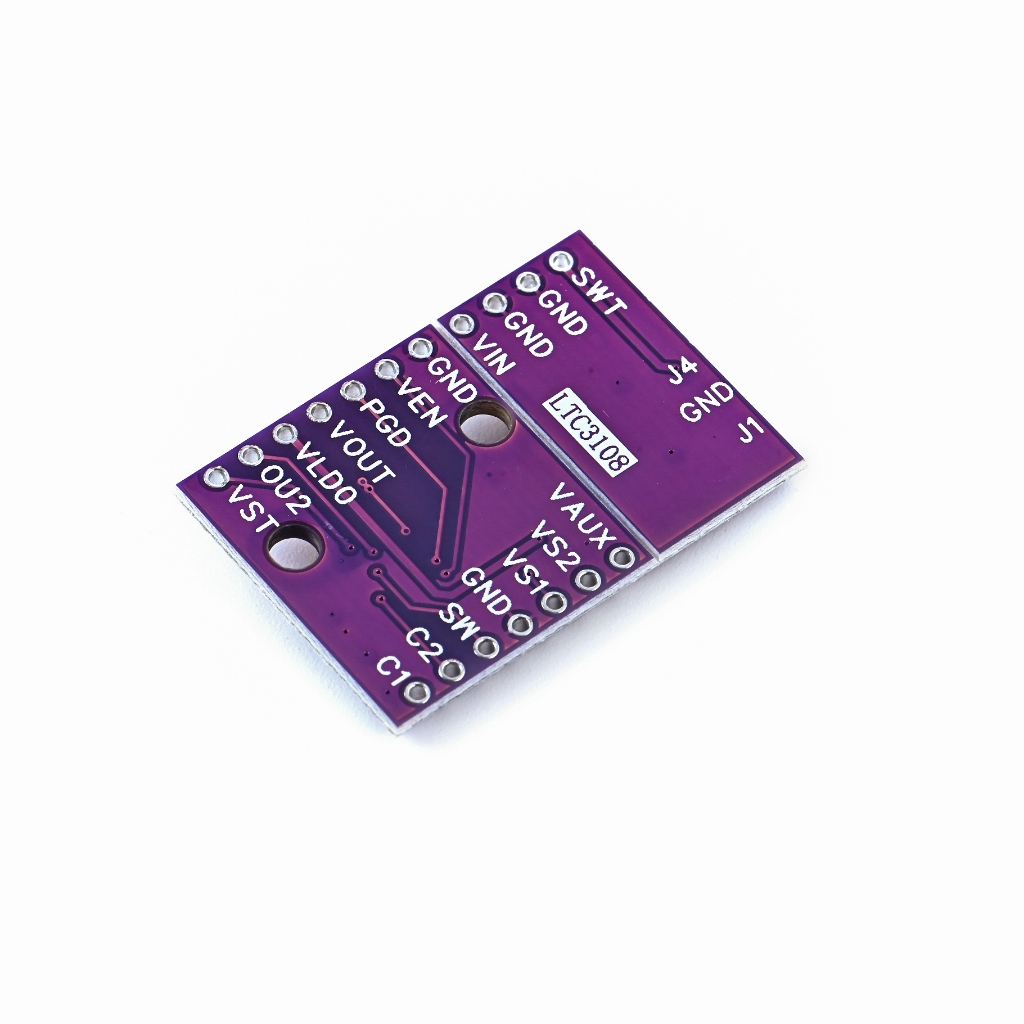

หมายเหตุ: หม้อแปลงไม่ได้บัดกรีโปรดลูกค้าในการบัดกรีหลังจากซื้อด้วยตัวเองตามความต้องการของตนเอง คุณสมบัติ: อินพุตการทำงานตั้งแต่ 20mV คอลเลกชันพลังงานที่สมบูรณ์ ระบบการจัดการระบบการจัดการ เอาต์พุตเสริมคือ 2.35V, 3.3V, 4.1V หรือ 5V LDO: 2.2V ที่ 3VV การควบคุมเชิงตรรกะการสูญเสีย การจัดเก็บพลังงานเอาต์พุต ไฟแสดงสถานะกำลังดี หม้อแปลง Boost ขนาดกะทัดรัดใช้หม้อแปลง Boost ขนาดกะทัดรัด แพ็คเกจรวม: การพัฒนาตัวจัดการแรงดันไฟฟ้าต่ำพิเศษ 1x LTC3108-1 คำจำกัดความพินพิน VAUX: เอาท์พุตของ Rectifier ซิงโครนัสภายใน: เอาต์พุตของ Rectifier ซิงโครนัสภายใน VST: ตัวเก็บประจุหรือเอาต์พุตแบตเตอรี่ VOUT: เอาต์พุตหลักของตัวแปลงแรงดันไฟฟ้าของพินปรับให้เข้ากับแรงดันไฟฟ้าที่เลือกสำหรับ VS1 และ VS2 VOUT2: สวิตช์เอาต์พุตสำหรับตัวแปลง VLDO: เอาต์พุต LDO ของ 2.2V VLDO: เอาต์พุต LDO ของ 2.2V PGD: กำลังขับ PGD จะดึงไปที่ VLDO ผ่านตัวต้านทาน 1-megohm เมื่อ VUT อยู่ภายใน 7.5% ของค่าการเขียนโปรแกรมหาก VOUT เมื่อเขียนโปรแกรมด้านล่าง 9% โปรแกรม PGD จะลดลงขั้นต่ำหมุดนี้สามารถลดลงเหลือ 100uA VS2: Vout Select Pin, เชื่อมต่อ Vaux หรือเชื่อมต่อแรงดันขาออกการเขียนโปรแกรม VS1: Vout Select Pin, เชื่อมต่อ Vaux หรือเชื่อมต่อการเขียนโปรแกรมแรงดันขาออก Vout 2: เปิดใช้งาน Vout2 Input. เมื่อพินนี้ขับเคลื่อนสูง Vout จะเปิดใช้งานด้วยตัวต้านทานแบบดึงลงภายในบนพินนี้เช่น พินเพลงนี้สามารถเปิด C1 สายดินของสินค้าได้: อินพุตการชาร์จและวงจร Rectifier แบบซิงโครนัส วงจรไดรเวอร์สหภาพ N-Channel อินพุต C2: อินพุตวงจรไดรเวอร์สหภาพ N-Channel สวิตช์สำหรับช่อง N ภายใน GND: พื้นดิน
