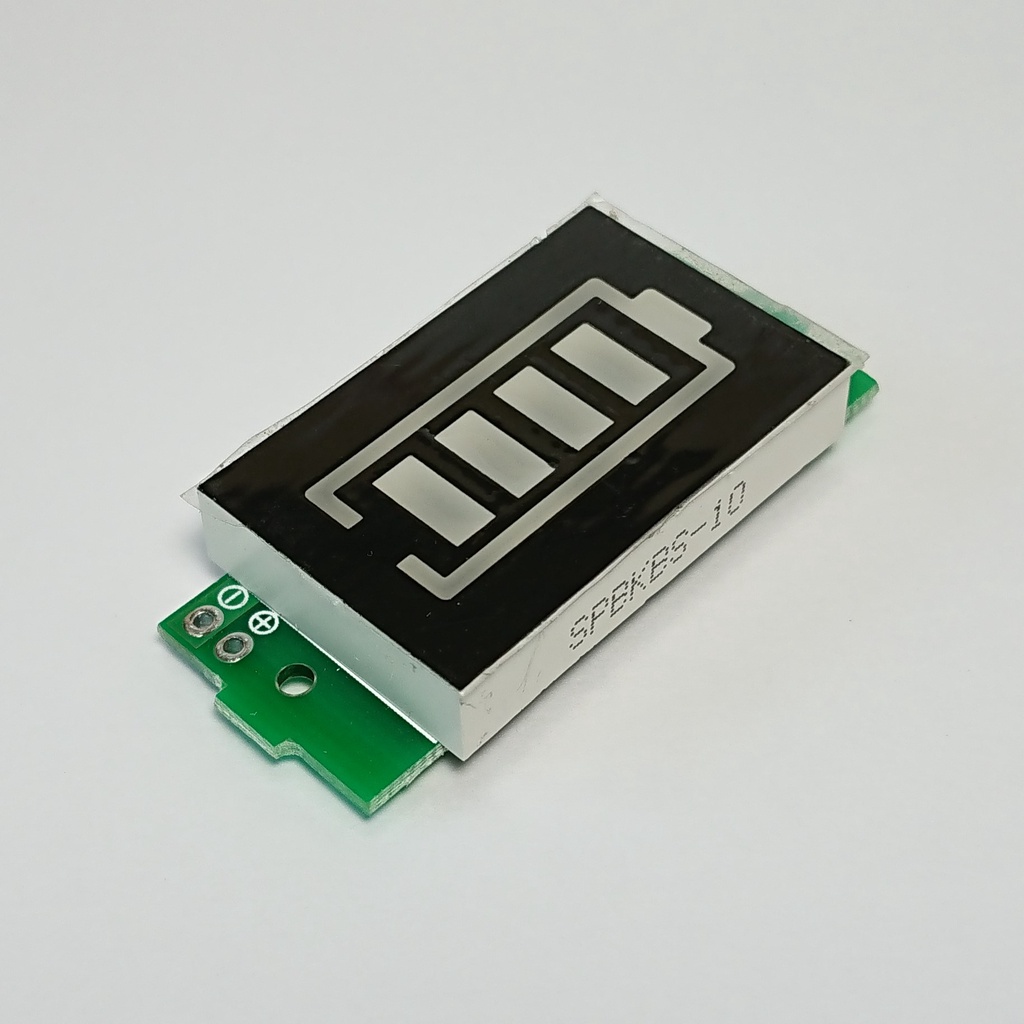

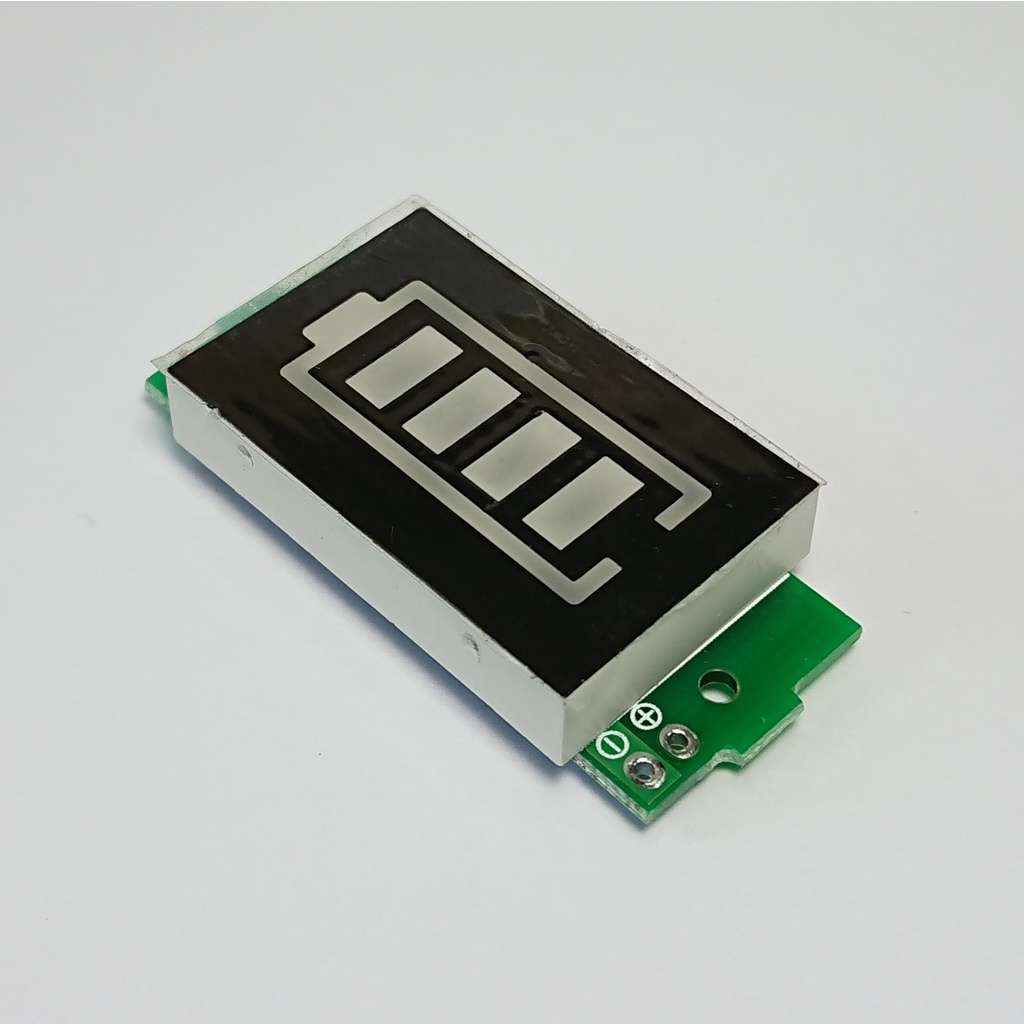

Battery Indicator แถบแสดงสถานะแบตเตอรี่ 1-8S (แบบเปลี่ยนตัวเลือกได้) สีฟ้า

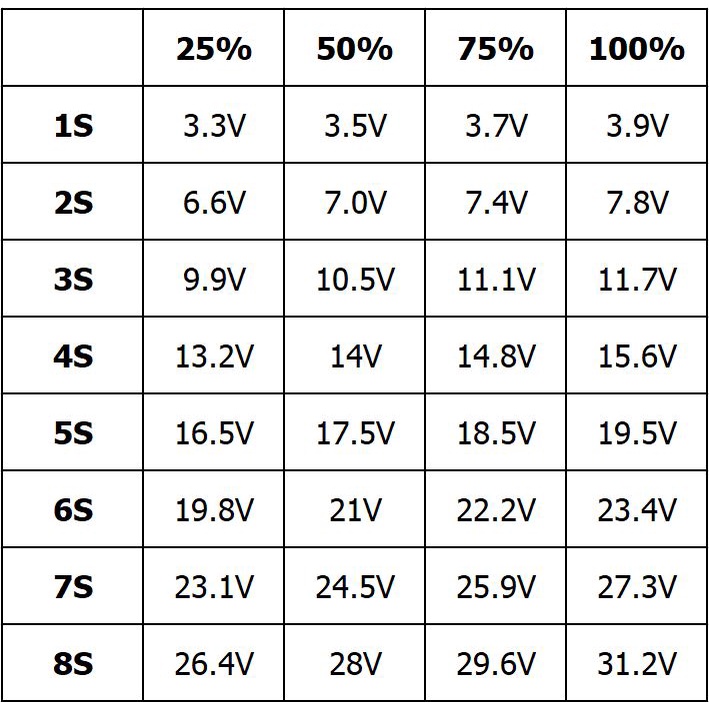

แถบแสดงสถานะแบตเตอรี่ ใช้งานได้กับแบต Li-ion, Li-po ก้อนเดียว หรือ อนุกรมกันก็ได้ การใช้งาน: ต่อขั้ว + เข้าไฟบวกของแบตเตอรี่, ต่อขั้ว - เข้าไฟลบของแบตเตอรี่ ช่วงสถานะความจุแบตเตอรี่ 1S = 3.3V - 4.2V 2S = 6.6V - 8.4V 3S = 11.1V - 12.6V 4S = 13.2V - 16.8V 5S = 16.5V - 19.5V 6S = 19.8V - 23.4V 7S = 23.1V - 27.3V 8S = 26.4V - 31.2V การแสดงผล: เส้นขอบรูปแบตเตอรี่ - สีแดง, แถบบาร์ข้างใน - สีฟ้า สูตรคำนวนการแสดงผล: N = จำนวนก้อนของแบตเตอรี่ลิเธี่ยมที่ต่ออนุกรมกัน (1-8) เมื่อไฟแบตมากกว่า Nx3.3V แถบบาร์สว่าง 1 บาร์ เมื่อไฟแบตมากกว่า Nx3.5V แถบบาร์สว่าง 2 บาร์ เมื่อไฟแบตมากกว่า Nx3.7V แถบบาร์สว่าง 3 บาร์ เมื่อไฟแบตมากกว่า Nx3.9V แถบบาร์สว่าง 4 บาร์ เมื่อไฟแบตน้อยกว่า Nx3.3V แถบบาร์สีฟ้าจะไม่สว่าง แต่จะสว่างเฉพาะขอบนอกรูปแบตเตอรี่สีแดงเท่านั้น
