ชุดเซ็ตวงจรที่ 2 สำหรับชาร์จรถEV Schneider Easy9,BTicino + RCCB กำลังเครื่องชาร์จ 7.4kW/ 1เฟส 2สาย

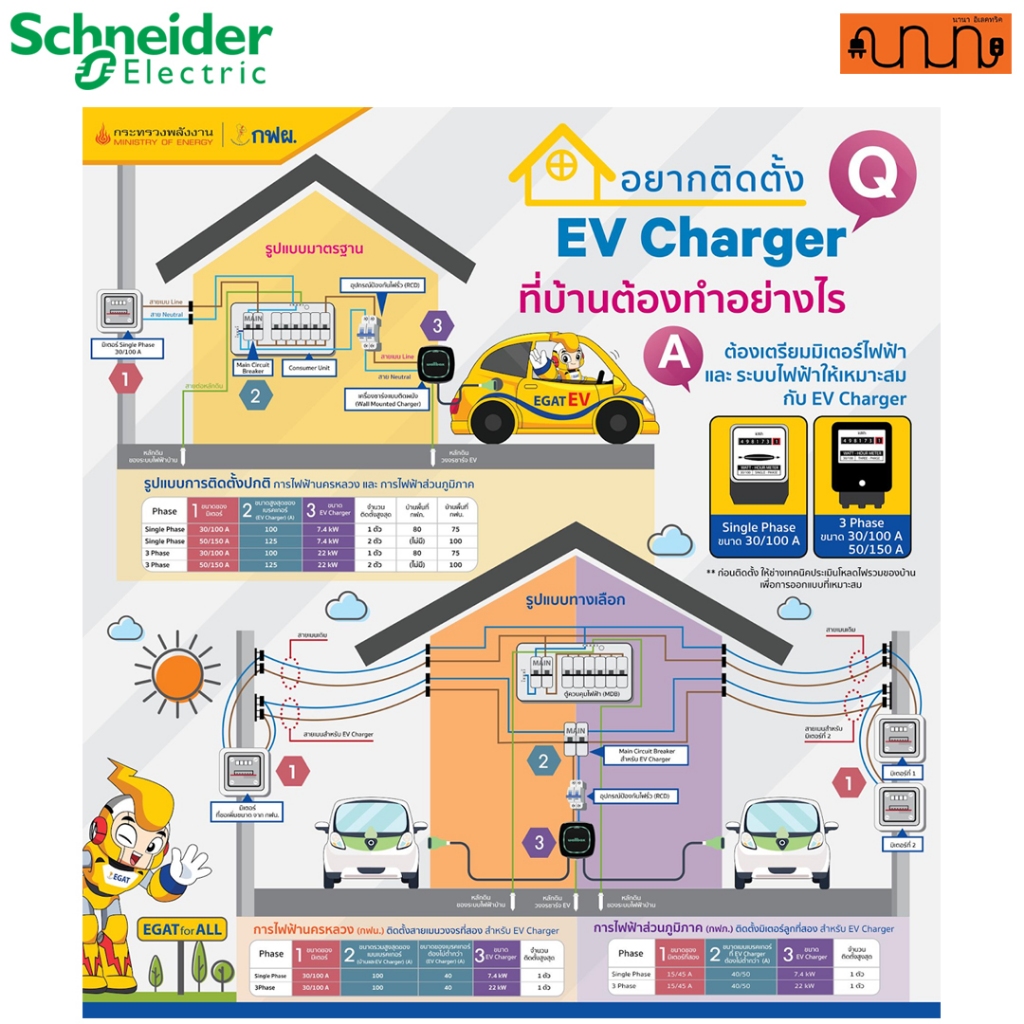

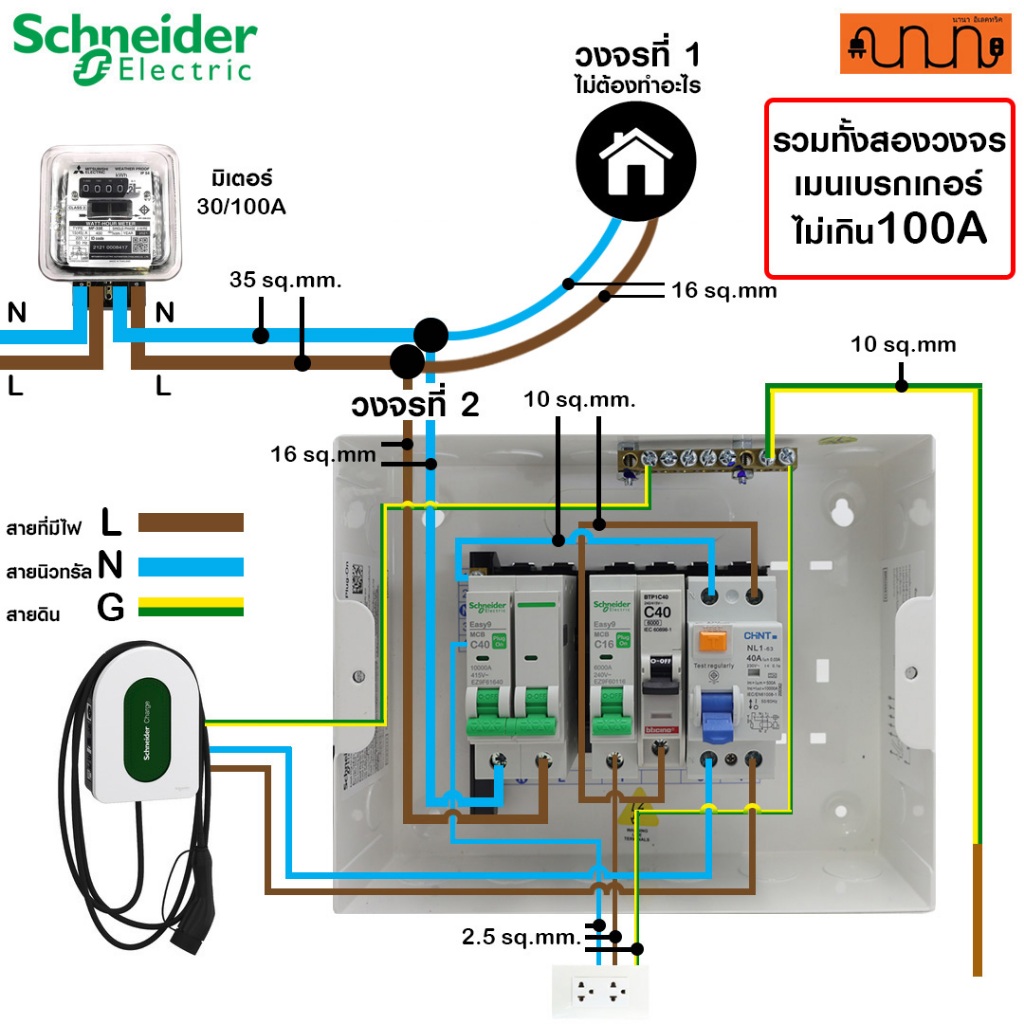

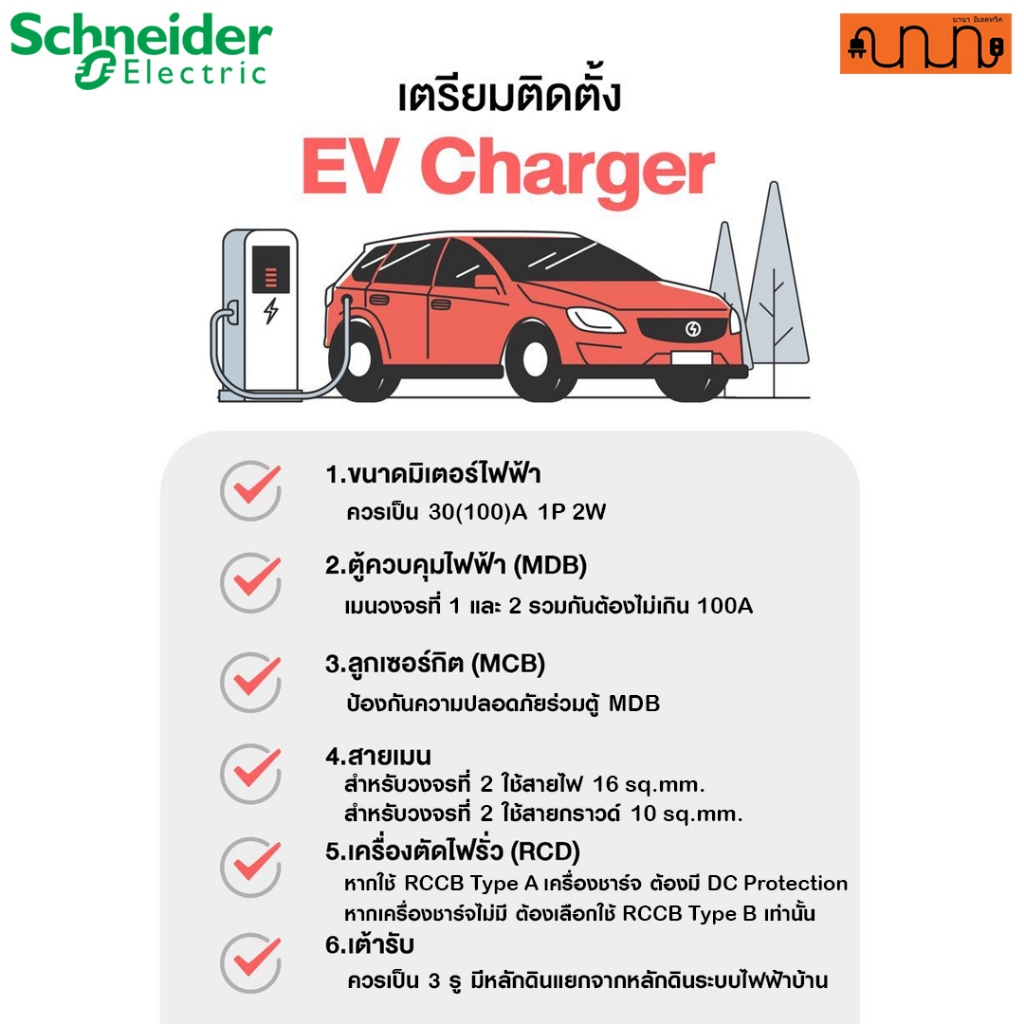

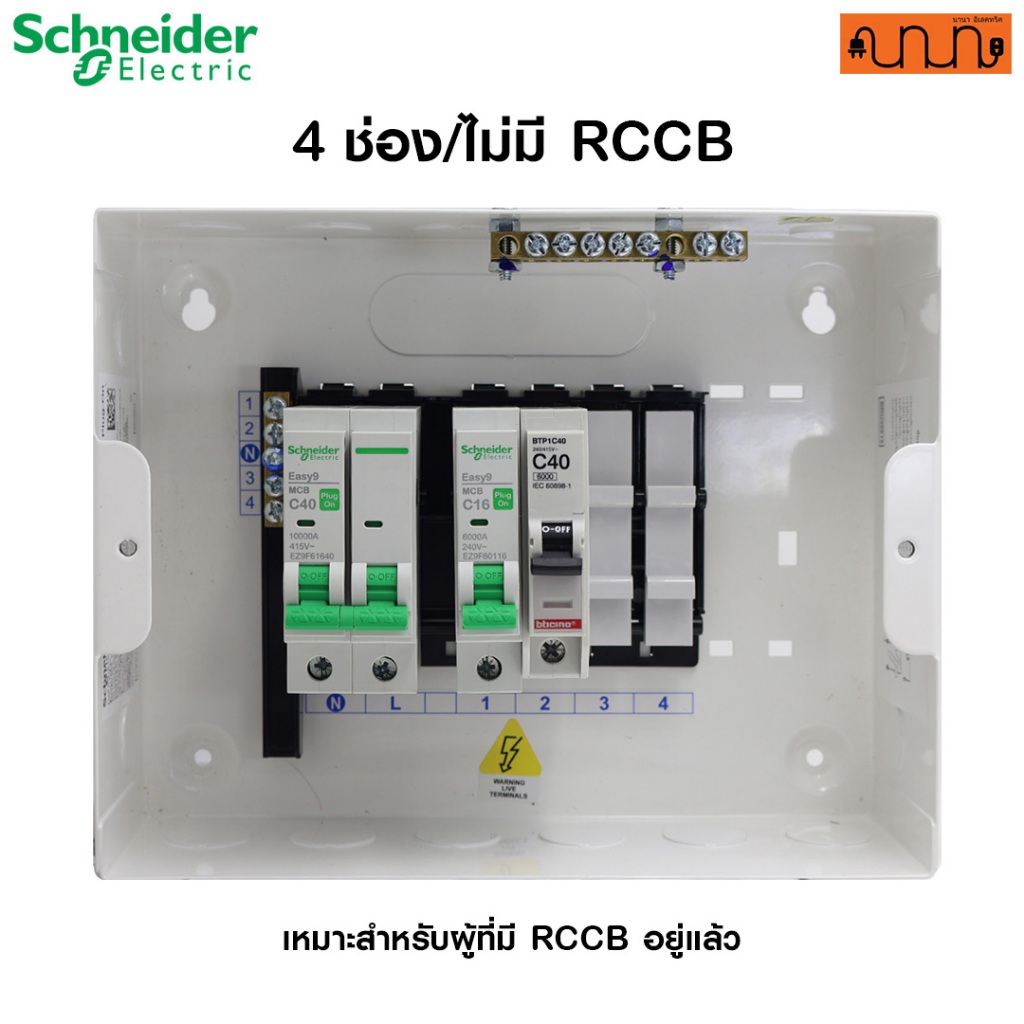

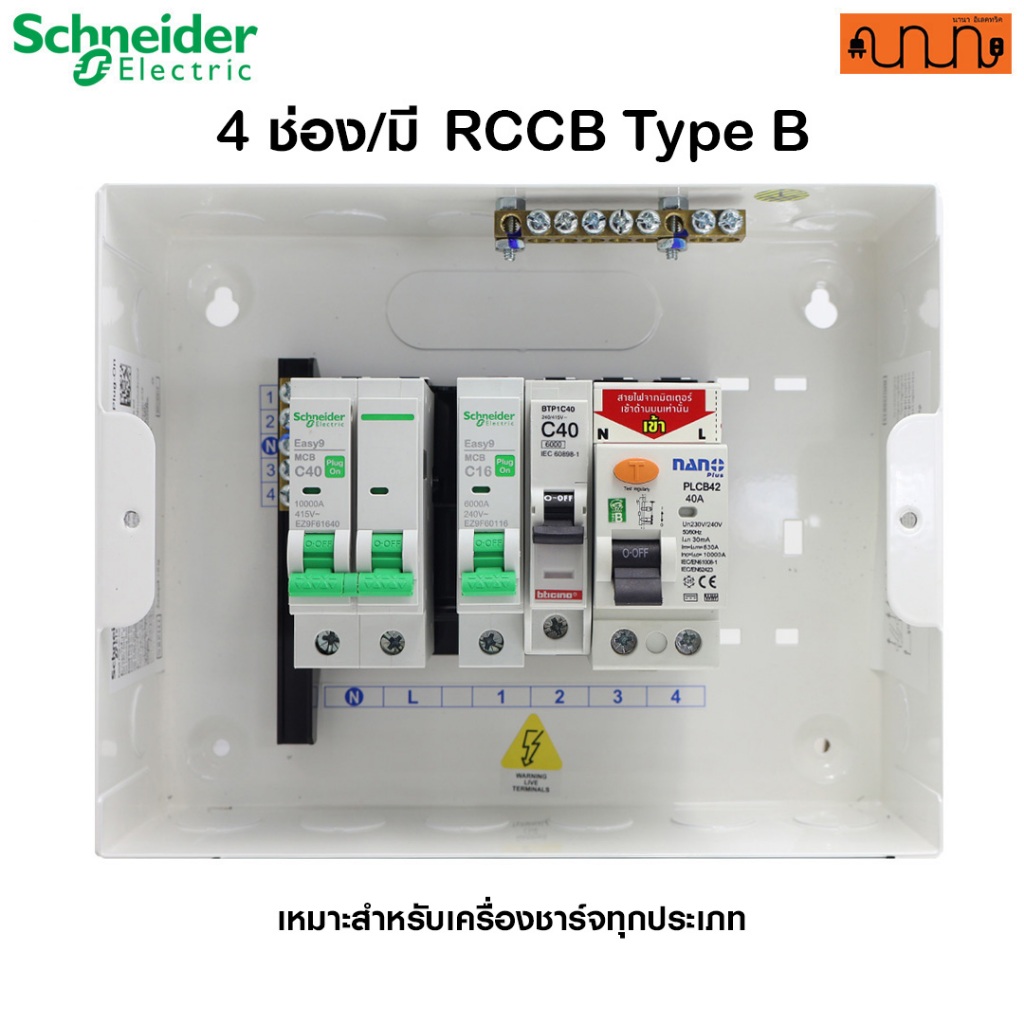

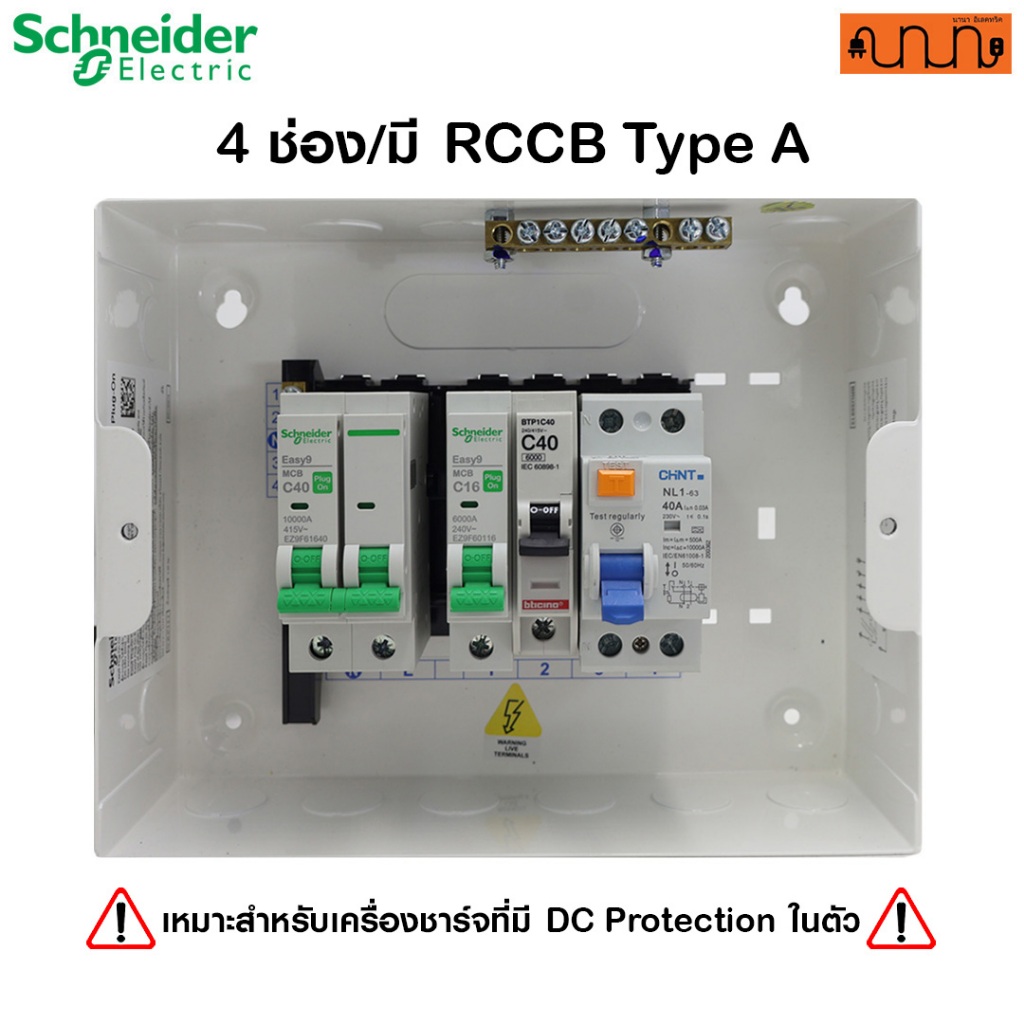

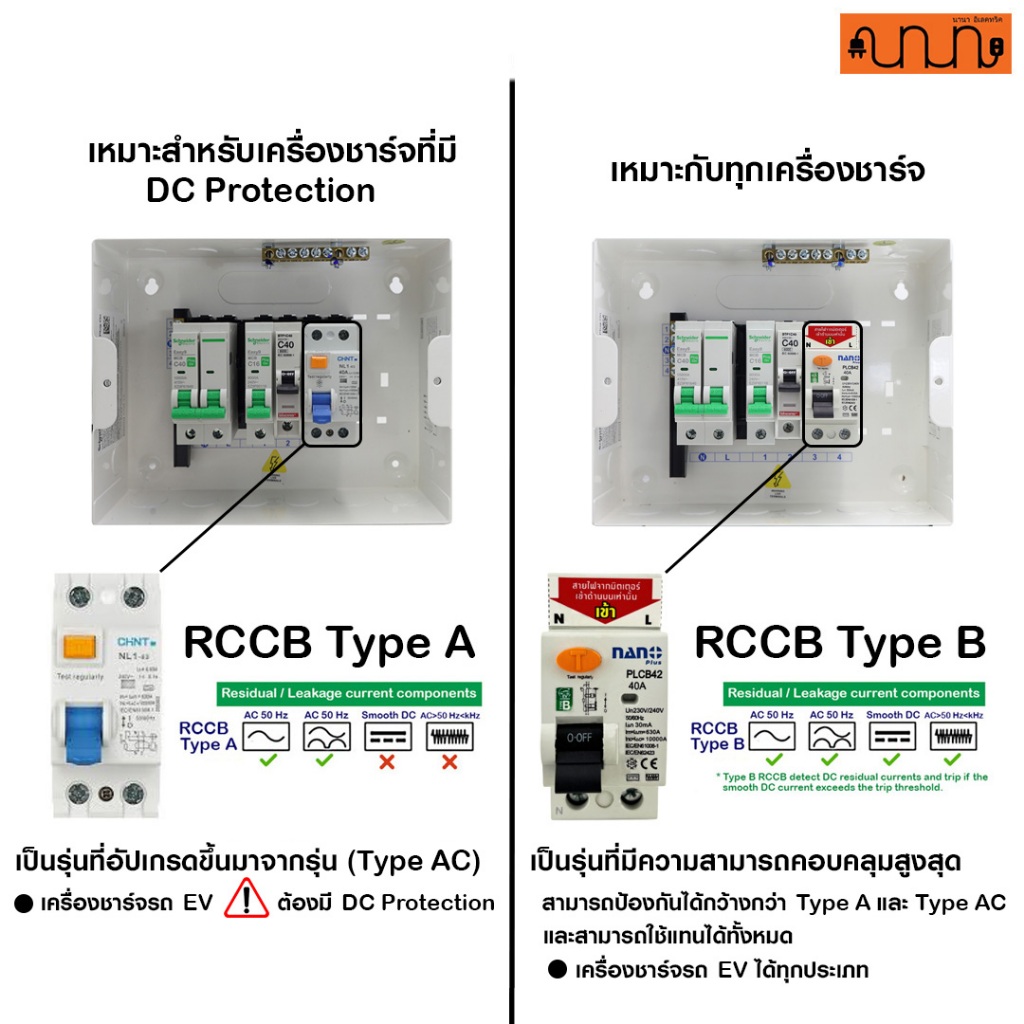

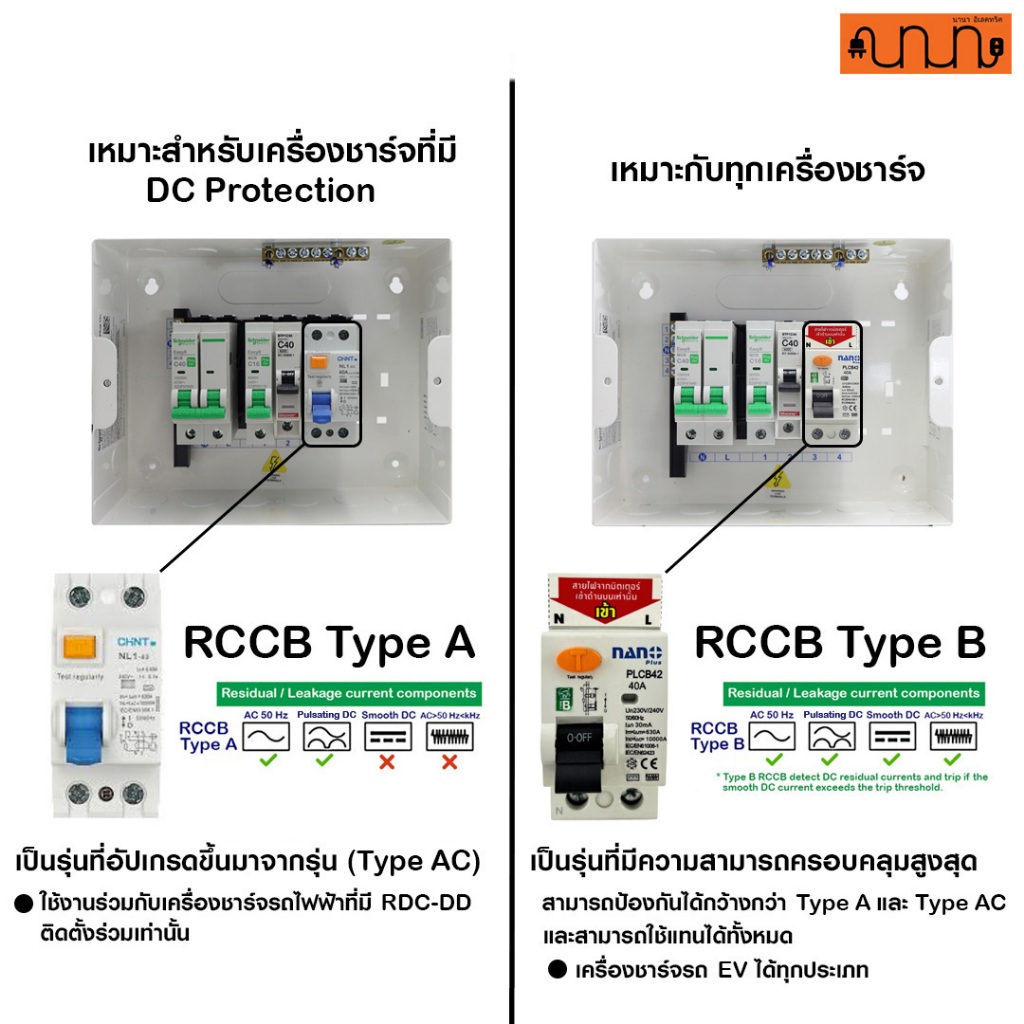

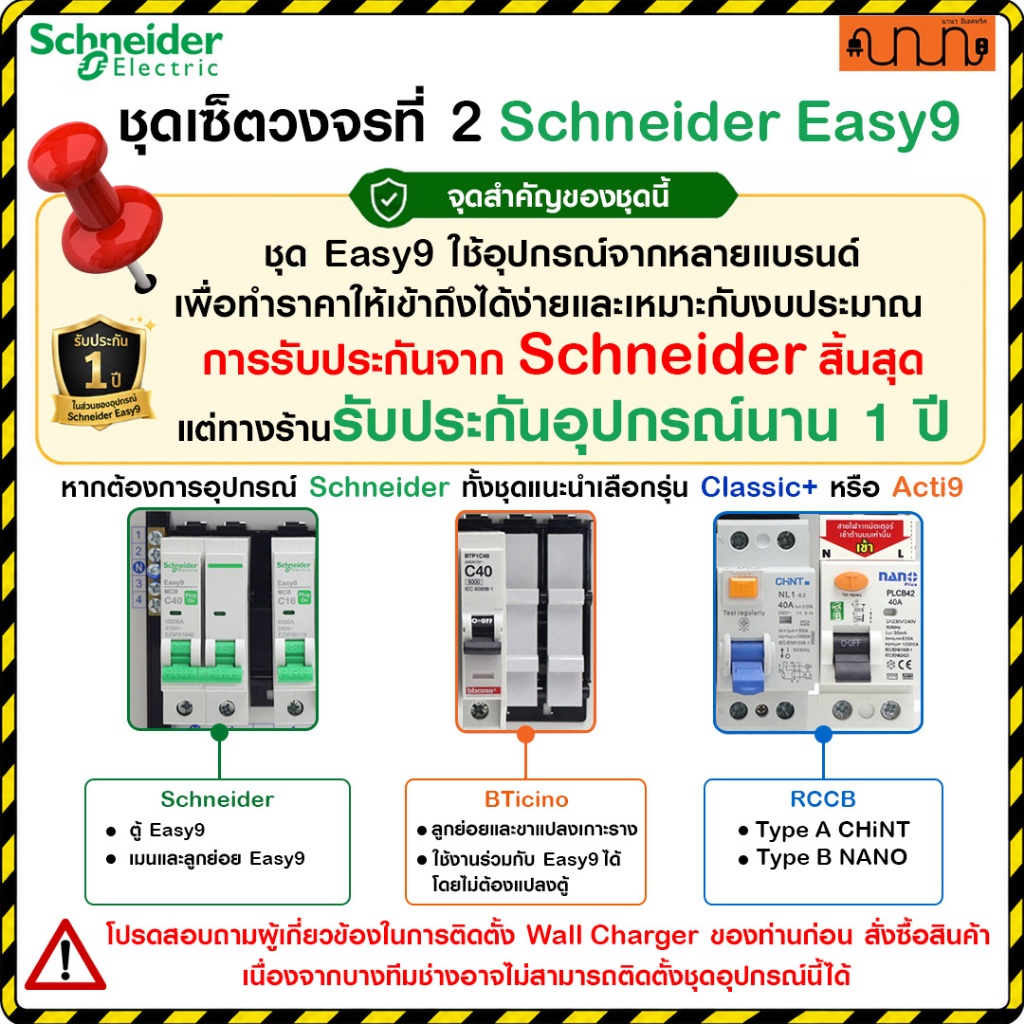

🔌 ชุดเซ็ตวงจรที่ 2 สำหรับชาร์จรถEV Schneider Easy9,BTicino เมน MCB กำลังเครื่องชาร์จ 7.4kW/ 1เฟส 2สาย 🔹 ตัวเลือกสินค้า ✅ แบบที่ 1 : ตู้ 4 ช่อง / มี RCCB Type A อุปกรณ์ภายใน ตู้ Schneider Easy9 4 ช่อง × 1 เมน Schneider Easy9 × 1 ลูกย่อย MCB Schneider Easy9 × 1 ลูกย่อย MCB 40A BTicino × 1 ชุดแปลงขา Plug-On → ราง DIN × 2 RCCB Type A 2P × 1 🔹 เหมาะสำหรับเครื่องชาร์จที่มี DC Protection ในตัว ✅ แบบที่ 2 : ตู้ 4 ช่อง / มี RCCB Type B อุปกรณ์ภายใน ตู้ Schneider Easy9 4 ช่อง × 1 เมน Schneider Easy9 × 1 ลูกย่อย MCB Schneider Easy9 × 1 ลูกย่อย MCB 40A BTicino × 1 ชุดแปลงขา Plug-On → ราง DIN × 2 RCCB Type B 2P × 1 🔹 เหมาะสำหรับเครื่องชาร์จที่ไม่มี DC Protection ✅ แบบที่ 3 : ตู้ 4 ช่อง / ไม่มี RCCB อุปกรณ์ภายใน ตู้ Schneider Easy9 4 ช่อง × 1 เมน Schneider Easy9 × 1 ลูกย่อย MCB Schneider Easy9 × 1 ลูกย่อย MCB 40A BTicino × 1 ชุดแปลงขา Plug-On → ราง DIN × 2 🔹(สำหรับผู้ที่มี RCCB อยู่แล้ว) ⚡(4ช่อง) ขนาด ก*ย*ส(cm): = 24.5x19.6x10 น้ำหนักโดยประมาณ : 1.9 kg ตัวเลือกเมน MCB และ เมน RCBO มีความแตกต่างดังนี้ ความหมายของ “เมน” เมน คือ อุปกรณ์ตัดตอนหลักตัวหน้าสุด ทำหน้าที่ควบคุมและป้องกันวงจรย่อยทั้งหมดในตู้ไฟ 1. เมน MCB คุณสมบัติ ป้องกันไฟฟ้าช็อต , ไฟฟ้าเกิน 2. เมน RCBO คุณสมบัติ ป้องกันไฟฟ้าช็อต , ไฟฟ้าเกิน , ไฟฟ้าดูดมนุษย์ , ไฟฟ้ารั่ว ------------------------------- ⚙️ คุณสมบัติสินค้า แบรนด์: Schneider Electric ซีรีส์: Easy9 (รุ่น Plug-On) ติดตั้ง: แบบลอยผนัง (Surface Mounting) รองรับเบรกเกอร์: MCB Plug-On เท่านั้น รองรับกระแสไฟสูงสุด 63A ที่ 240VAC 50Hz เมน และ ลูกย่อย ใส่สายไฟได้สูงสุด เบอร์ 35 sq.mm ทนกระแสลัดวงจรสูงสุด 10kA วัสดุตัวตู้: เหล็กเคลือบกันสนิม สี: ขาวเรียบหรู ระดับ IP: IP4X (กันน้ำไม่ได้ แต่กันฝุ่นละอองได้) มาตรฐาน: IEC 61439-3 / มอก. 1436-2540 การทำงาน: 🛡️ ป้องกัน ไฟฟ้าลัดวงจร (Short Circuit) 🛡️ ป้องกัน ไฟฟ้าเกิน (Overload) 🛡️ ป้องกัน ไฟดูด/ไฟรั่ว ได้ทันที ----------------------------- 📌สเปค RCCB Type A ยี่ห้อ: CHINT รุ่น: NL1-63 Type A Rated Current (In): 40 A Rated Residual Operating Current (IΔn): 0.03 A Rated Voltage (Ue): 230/400 V~ – 240/415 V~ Frequency: 50–60 Hz Operating Conditions with DC Components: Type A Number of Poles: 2P Mechanical Life: 2000 cycles Electrical Life: 2000 cycles Short-Circuit Current (Inc = IΔc): 10 kA Rated Residual Making and Breaking Capacity (IΔm): 630 A Rated Impulse Withstand Voltage (Uimp): 6 kV Protection Degree: IP20 มาตรฐานที่รองรับ: มอก. 2425-2560 / IEC/EN 61008-1 มอก. 909-2548 / IEC 61009-1 ----------------------------- 📌สเปค RCCB Type B ซีรีส์สินค้า: Nano RCCB Type B รุ่น: PLCB42C40 Rated Voltage: 230 V AC (2P) Frequency: 50/60 Hz Residual Operating Current (Sensitivity): 30 mA Rated Making and Breaking Capacity: Idm: 630 A/Im: 630 A Rated Conditional Short-Circuit Current: 10 kA Rated Insulation Voltage (Ui): 250 V Rated Impulse Withstand Voltage (Uimp): 6 kV มาตรฐานที่รองรับ: IEC 61008-1 IEC 62423 (รองรับ AC, Pulsating DC และ Smooth DC เหมาะสำหรับ EV Charger) มอก. 909-2548 ผ่านการทดสอบการใช้งานกับเครื่องชาร์จรถยนต์ไฟฟ้า (EVSE) ------------------------------------------------------------- 🛠️ วิธีติดตั้งเบื้องต้น 1.วางตำแหน่งตู้ไฟ เลือกตำแหน่งติดตั้งที่แห้ง ไม่โดนแดดหรือฝนโดยตรง ยึดตู้กับผนังที่มั่นคงด้วยพุกและสกรูให้แน่น 2. ต่อสายเมนเข้าสู่เมนเบรกเกอร์ ต่อสายไฟ L (สายไลน์) และ N (สายนิวทรัล) เข้ากับเมนเบรกเกอร์ ควรมีสายดินต่อเข้ากับแท่งกราวด์ที่ถูกต้องตามมาตรฐาน (ดูวิธีติดตั้งเพิ่มเติมที่รูป) 3. ต่อสายไฟเข้าช่องเบรกเกอร์ย่อย ตรวจสอบให้แน่ใจว่าสายเข้าและออกของเบรกเกอร์เชื่อมต่อแน่นหนา 4.ตรวจสอบระบบก่อนใช้งาน เช็กการเชื่อมต่อทุกจุดให้แน่น เปิดเมนเบรกเกอร์ แล้วเปิดเบรกเกอร์ย่อยเพื่อตรวจสอบระบบ ✅ แนะนำเพิ่มเติม - ตรวจเช็คตู้ไฟและเบรกเกอร์เป็นประจำทุก 6 เดือน - วงจรที่ 2 สำหรับมิเตอร์ 30(100) เมนวงจรที่ 1 และ วงจรที่ 2 รวมกันต้องไม่เกิน 100A ใช้สายเมนทองแดงขนาด 16 sq.mm สาวกราวด์ทองแดงขนาด 10 sq.mm ------------------------------------------------------------- ⚠️ คำเตือนในการใช้งาน - ก่อนติดตั้งหรือซ่อมแซมระบบไฟฟ้า ควรตัดไฟจากเมนหลัก หรือมิเตอร์ไฟฟ้า ทุกครั้ง - ห้ามติดตั้งในพื้นที่ที่มีความชื้นสูง หรือเสี่ยงต่อน้ำเข้า เช่น ภายนอกอาคารโดยไม่มีการป้องกันเพิ่มเติม - ห้ามดัดแปลงบัสบาร์หรือชิ้นส่วนภายใน หากไม่มีความชำนาญ ------------------------------------------------------------- ทางเราจำหน่ายอุปกรณ์ไฟฟ้าชั้นนำหลากหลายประเภท ไม่ว่าจะเป็นสายไฟคุณภาพสูงจากแบรนด์ชั้นนำ หลอดไฟคุณภาพสูงแบรนด์ชั้นนำ และอื่น ๆ อีกมากมาย สนใจสินค้าตัวไหน สามารถสอบถามได้เลยครับ มั่นใจได้ ในบริการ และคุณภาพสินค้า ดูแลอย่างใกล้ชิดและให้คำแนะนำทุกขั้นตอน ตอบทุกข้อสงสัย ไร้กังวลเรื่องการจัดส่ง ------------------------------------------------------------- 📸 รูปภาพที่ใช้ลงขายถ่ายจากสินค้าจริง 👉🏻 ติดต่อสอบถามข้อมูลเพิ่มเติมได้นะครับ 🚚 สินค้าที่สั่งซื้อทาง Shopee จะจัดส่งโดยขนส่งทางShopee จัดให้ ☎ ถ้าลูกค้าต้องการใช้ของด่วนหรือจำนวนมากโปรดสอบถาม
