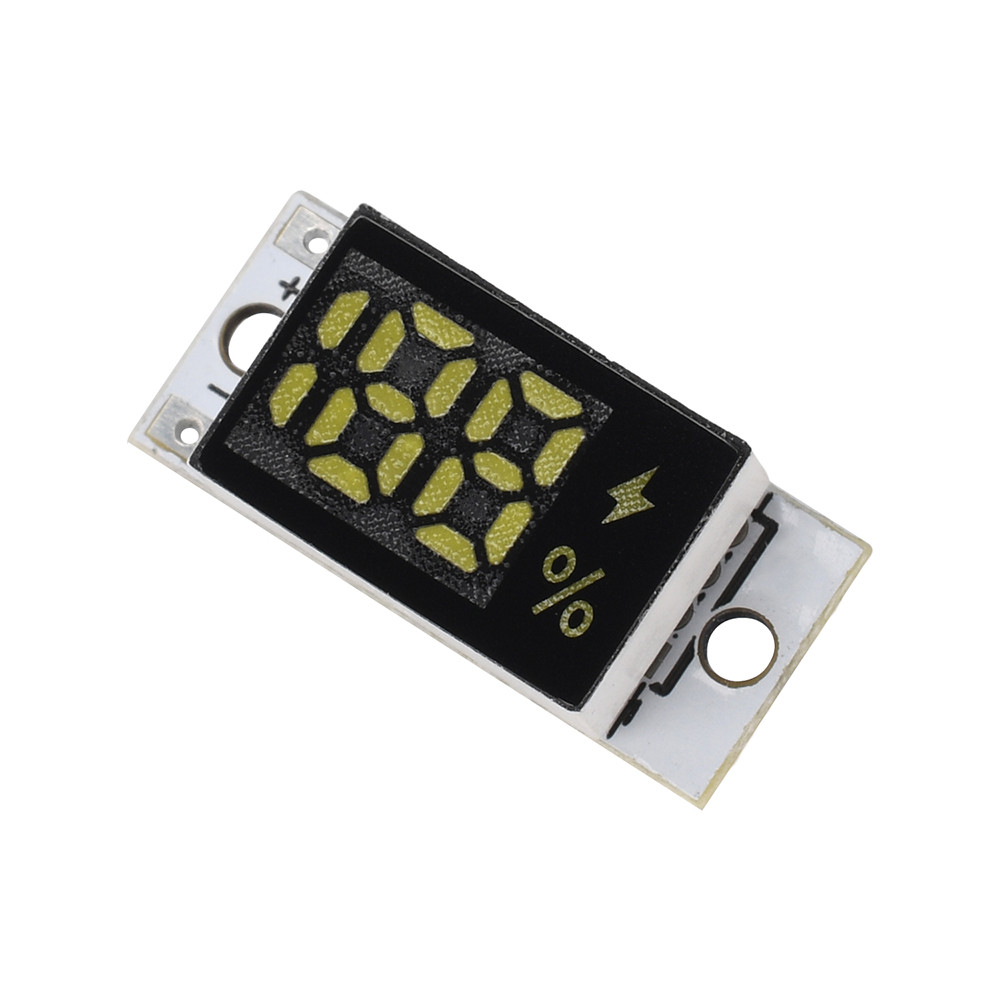

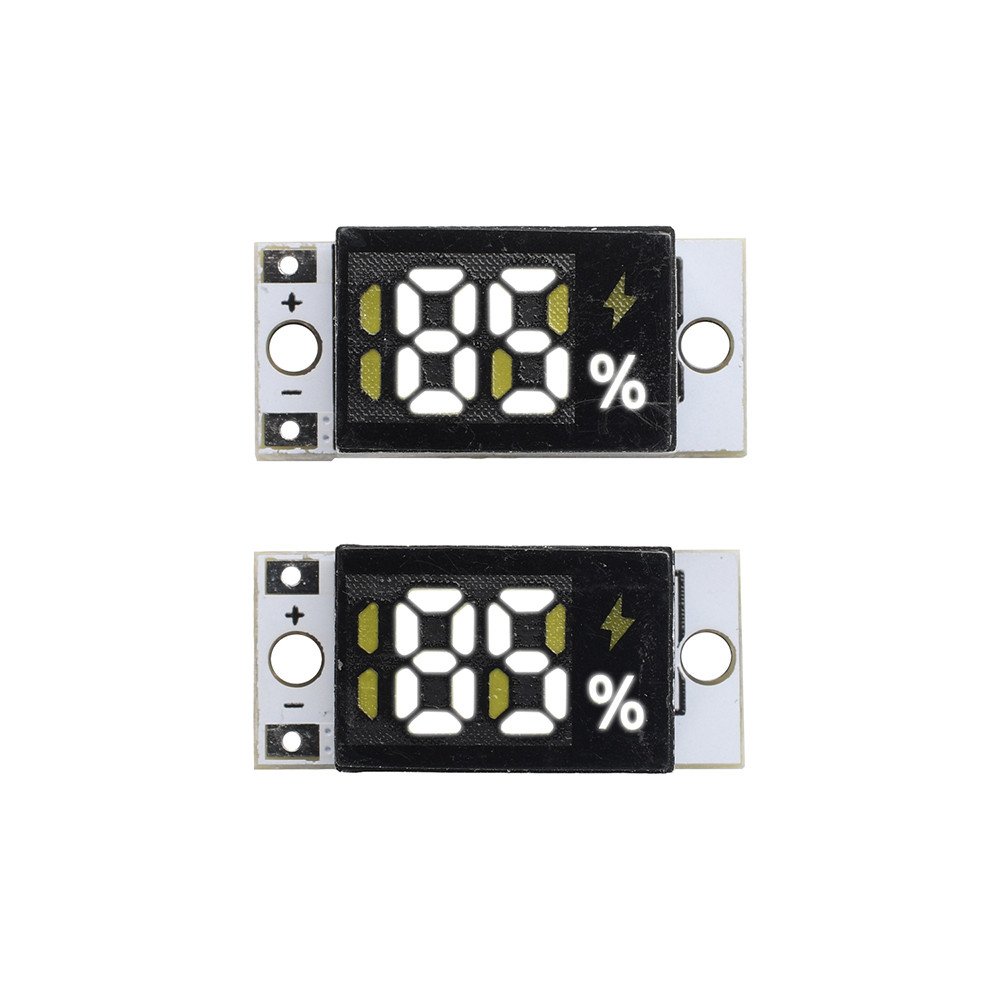

ตัวบ่งชี้ความจุแบตเตอรี่ DC 1S 2S 3S 4S แบตเตอรี่ลิเธียม Percentage Power Display Board

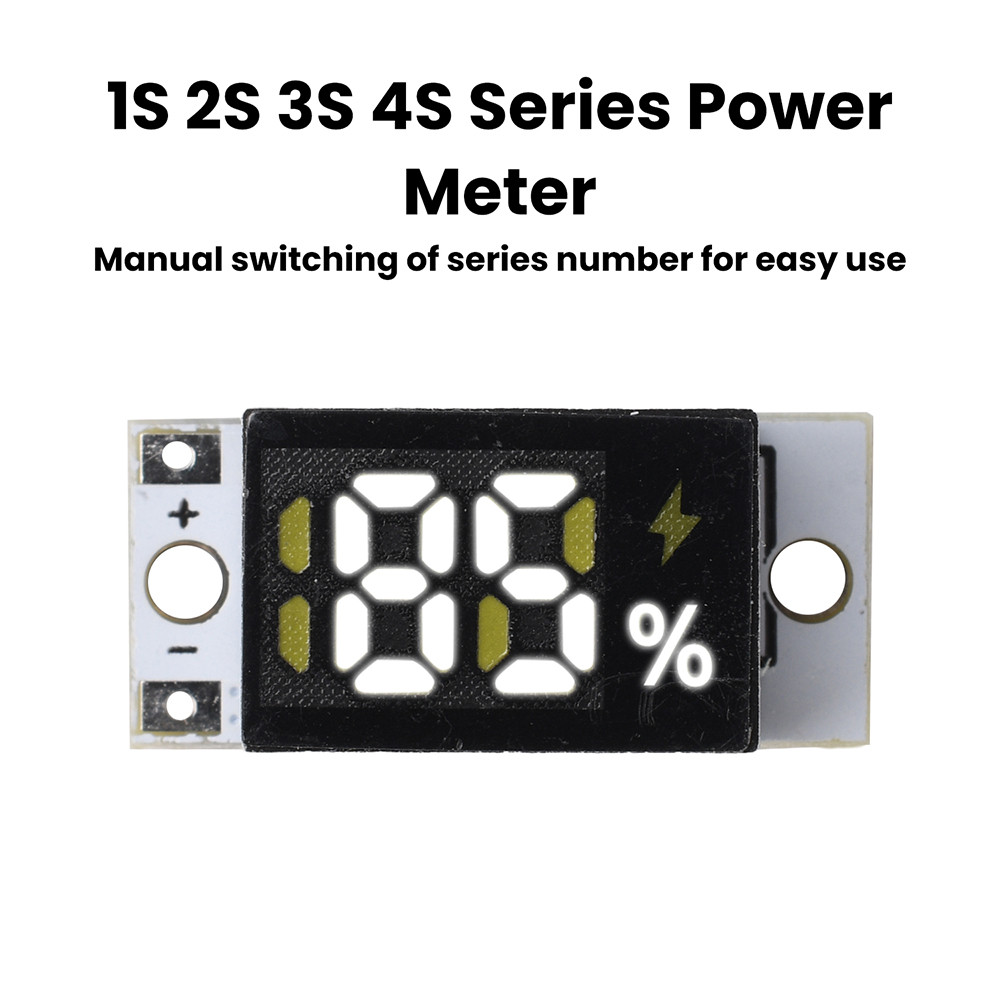

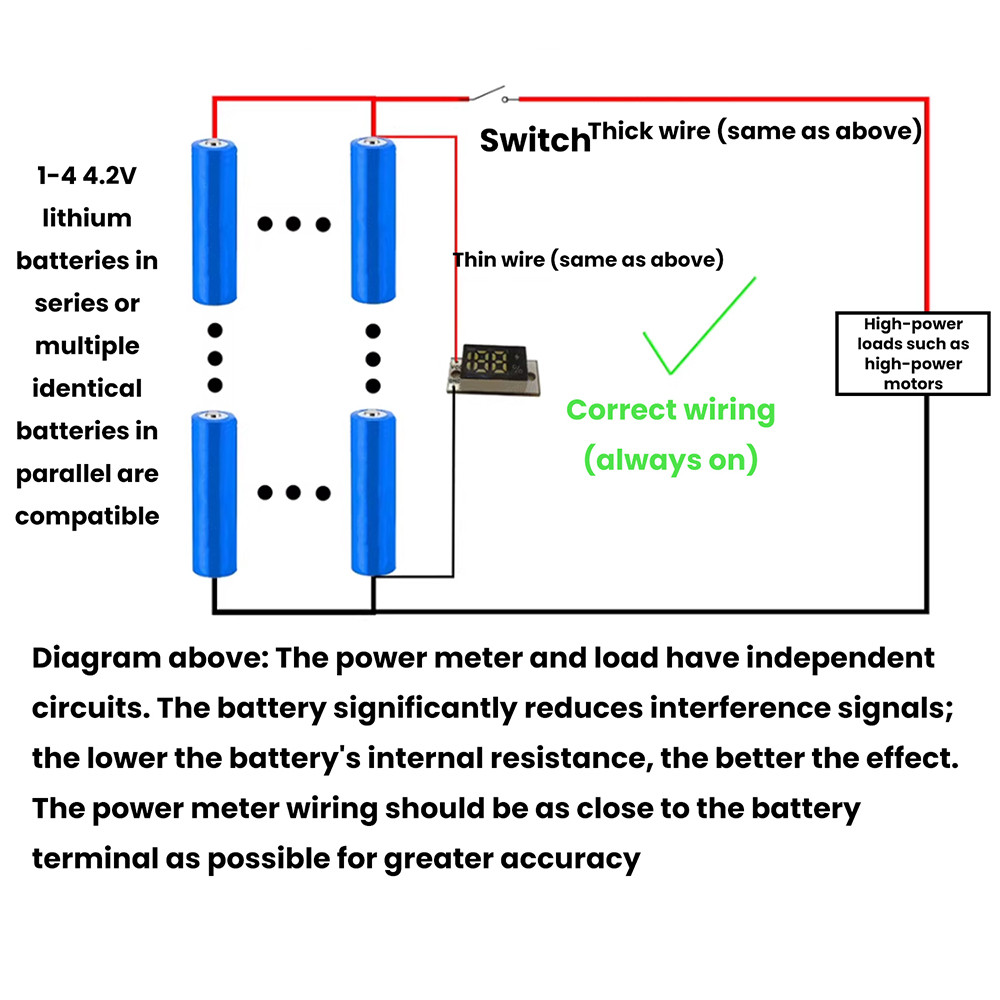

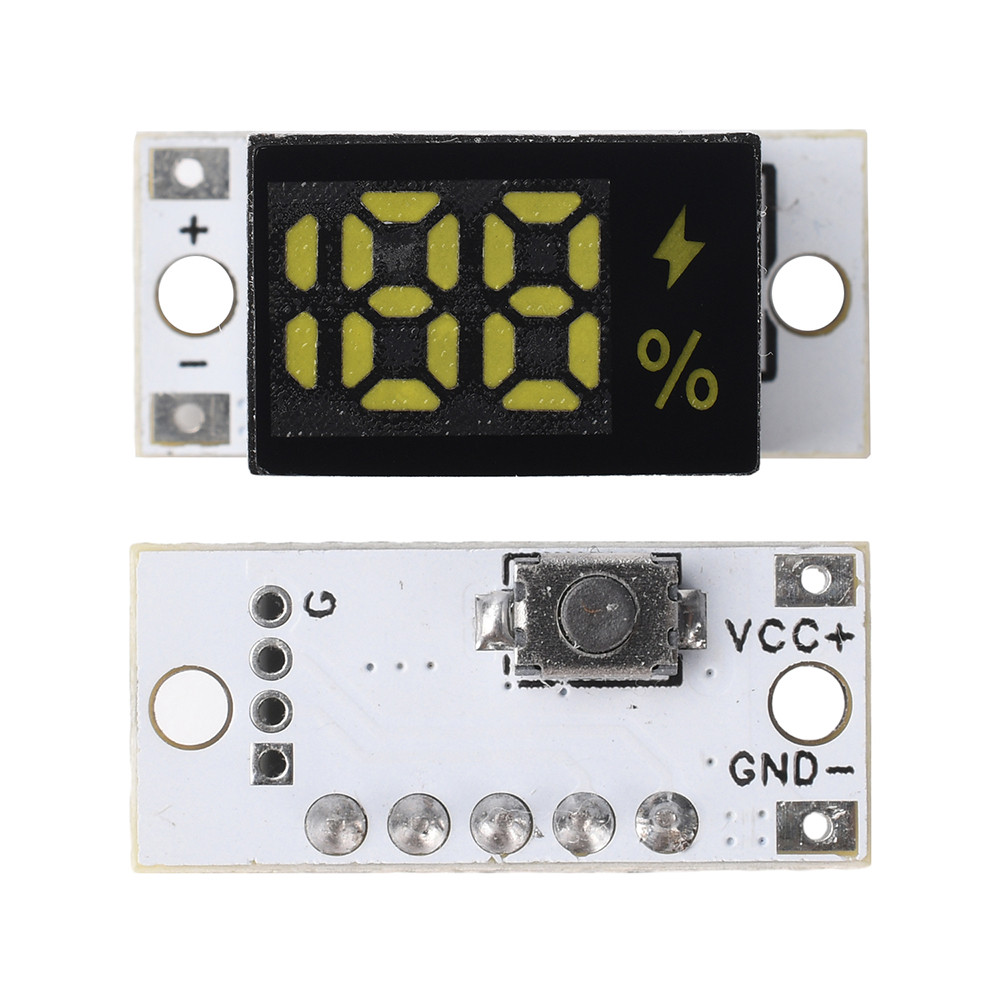

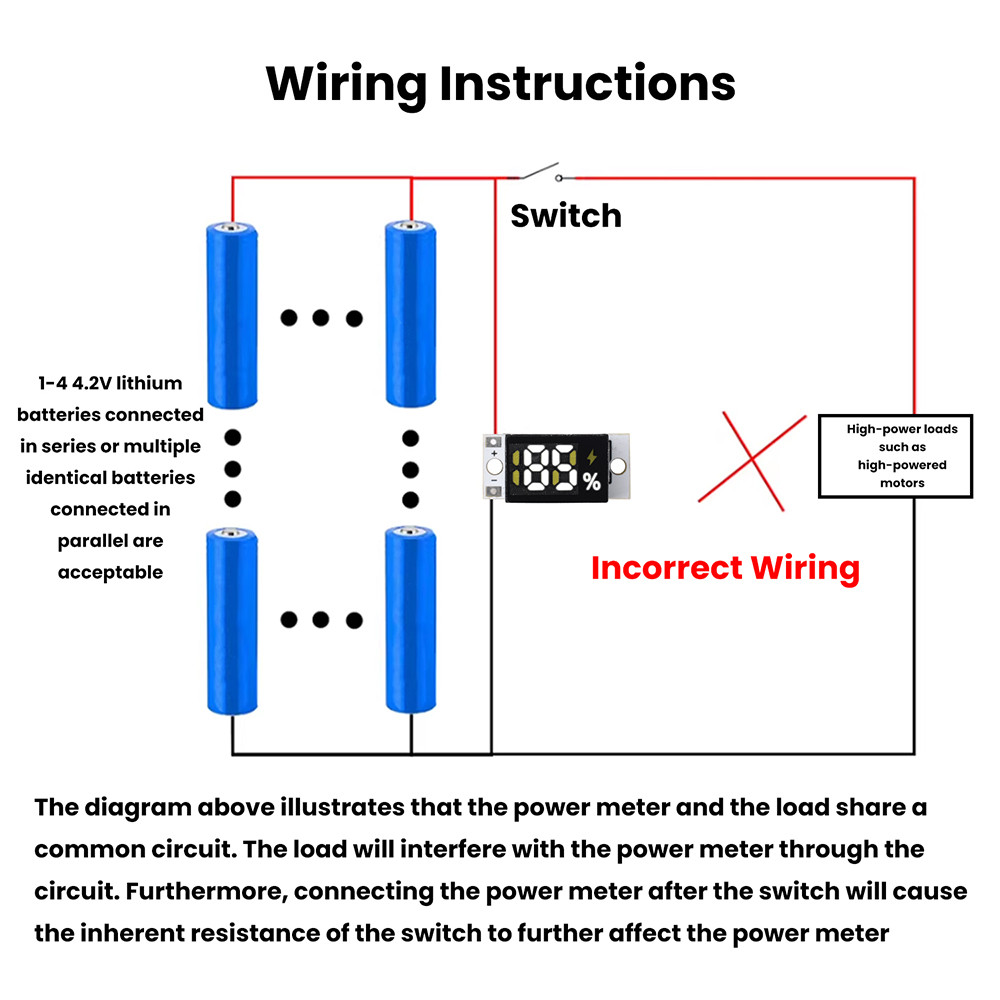

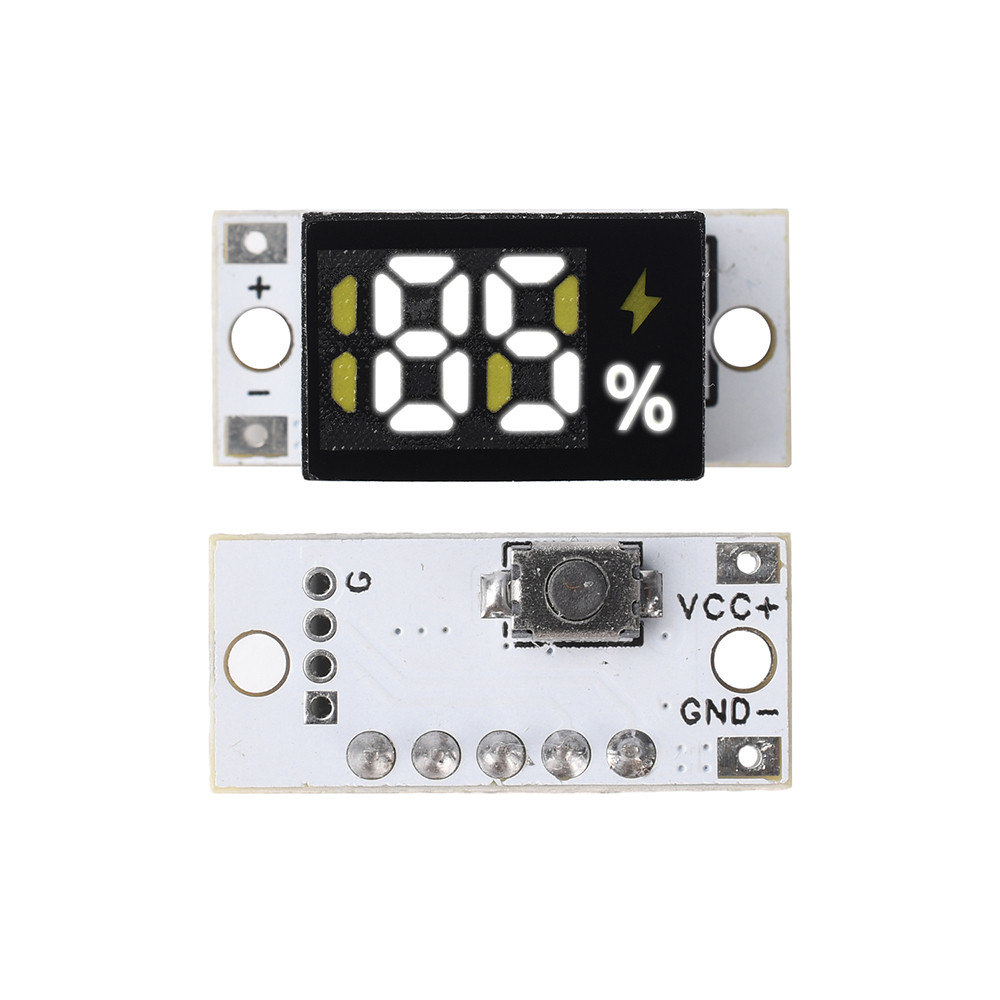

คุณสมบัติ 1. รองรับการกำหนดค่าชุดแบตเตอรี่ลิเธียม 1S–4S พร้อมความเข้ากันได้ที่แข็งแกร่ง 2. การแสดงเปอร์เซ็นต์แบตเตอรี่อย่างแม่นยำเพื่อการอ่านที่ง่ายดายและอ่านง่าย 3. การออกแบบที่กะทัดรัดเป็นพิเศษผสานรวมเข้ากับอุปกรณ์ขนาดกะทัดรัดได้อย่างง่ายดาย 4. การทำงานโดยใช้พลังงานต่ำขยายเวลาสแตนด์บายของอุปกรณ์ 5. การสลับการกำหนดค่าชุดแมนนวลด้วยตนเองสะดวกในการใช้งาน พารามิเตอร์พารามิเตอร์พารามิเตอร์ แรงดันไฟฟ้าสูงสุดพิกัด: 36V ± 10% ช่วงการวัดแรงดันไฟฟ้า: 3–17.29V ความจุแบตเตอรี่: ไม่ จำกัด การแสดงระดับแบตเตอรี่: 0% - 100% ความแม่นยำในการวัด: ± 1% กระแสไฟที่ใช้งานเฉลี่ย: 7mA ± 0.3mA อัตราการรีเฟรช: 0.3 วินาทีต่อการอัปเดตหนึ่งครั้ง การควบคุมเอาต์พุต: ไม่มี การป้องกันขั้วย้อนกลับ: ไม่มี (ขั้วบวกและขั้วลบจะต้องไม่ย้อนกลับ การทำเช่นนั้นจะทำให้โมดูลเสียหาย) ช่วงแบตเตอรี่ที่เข้ากันได้: โมดูลนี้เข้ากันได้กับชุดแบตเตอรี่ลิเธียมทั้งหมดที่ประกอบด้วย 1 ถึง 4 เซลล์ในซีรีส์หรือการกำหนดค่าแบบขนานที่มีแรงดันไฟฟ้า 3.7V (แรงดันไฟฟ้า 4.2V); ประกอบด้วย 14500, 18650, แบตเตอรี่ลิเธียมโพลิเมอร์และแบตเตอรี่อื่น ๆ ที่มีความจุหรือขนาดใดก็ได้ โมเดลโมเดลพร้อมปุ่มอัจฉริยะ ปุ่มสมาร์ทเป็นปุ่มที่ฉลาด. เมื่อเปิดเครื่องอุปกรณ์จะตรวจจับจำนวนเซลล์แบตเตอรี่ก่อน ณ จุดนี้จะมีค่าเริ่มต้นเป็นโหมด 0 จอแสดงผลจะสว่างขึ้นหลังจากผ่านไปประมาณ 1 วินาทีและแสดงเปอร์เซ็นต์แบตเตอรี่ปัจจุบัน การกดปุ่มสมาร์ทสั้น ๆ (น้อยกว่า 3 วินาที) ทำหน้าที่เป็นฟังก์ชั่นเปิด / ปิด เครื่อง การกดแบบยาว (มากกว่า 3 วินาที) จะเปิดใช้งานฟังก์ชันการสลับโหมดช่วยให้คุณสามารถเปลี่ยนเป็นโหมด 1 หลังจากเปลี่ยนเป็นโหมด 1 จอแสดงผลจะปิดโดยค่าเริ่มต้น การกดสั้น ๆ (ภายใน 3 วินาที) ของปุ่มสมาร์ทจะเปิดการแสดงผลทันทีและค่าจะเพิ่มขึ้นจาก 0% เป็นระดับแบตเตอรี่ปกติภายในเวลาประมาณ 1 วินาที (เนื่องจากมีการแชร์ฟังก์ชันปุ่ม ตัวเก็บประจุตัวกรองจำเป็นต้องชาร์จหลังจากไฟดับ) จากนั้นจะปิดโดยอัตโนมัติหลังจากล่าช้า 3 วินาที การกดแบบยาว (> 3 วินาที) ทำหน้าที่เป็นฟังก์ชั่นเปลี่ยนโหมดช่วยให้คุณสามารถเปลี่ยนกลับเป็นโหมด 0 และรอบซ้ำได้ ข้อควรระวัง 1. VCC เชื่อมต่อ VCC กับขั้วบวกของแบตเตอรี่และ GND เข้ากับขั้วลบของแบตเตอรี่ สิ่งเหล่านี้มีป้ายกำกับทั้งด้านหน้าและด้านหลังของบอร์ด ดังแสดงในแผนภาพการเดินสายไฟหันหน้าไปทางมิเตอร์แบตเตอรี่แผ่นอิเล็กโทรดอยู่ทางซ้ายด้านบนเป็นบวกและด้านล่างเป็นลบ 2. ตรวจสอบให้แน่ใจว่าไฟดับเมื่อเดินสาย มิฉะนั้นการสัมผัสหมุดที่ด้านหลังของบอร์ดโดยไม่ได้ตั้งใจอาจทำให้โมดูลลัดวงจรและทำให้โมดูลเสียหายได้ หลังจากบัดกรีตรวจสอบว่าขั้วบวกและขั้วลบไม่สัมผัสแผ่นพินที่ด้านหลังของเครื่องวัดแบตเตอรี่ก่อนเปิดเครื่อง 3. ไม่มีการป้องกันขั้วย้อนกลับ การเชื่อมต่อขั้วบวกและขั้วลบอย่างไม่ถูกต้องจะทำให้โมดูลเสียหาย ขอแนะนำให้ตรวจสอบขั้วก่อนเดินสายไฟ 4. ไม่สามารถใช้งานร่วมกับแบตเตอรี่ลิเธียมเหล็กฟอสเฟต (LiFePO4) 3.2V หรือแบตเตอรี่ตะกั่วกรด ในระหว่างการชาร์จเครื่องชาร์จจะเพิ่มแรงดันแบตเตอรี่ทำให้ระดับการชาร์จที่แสดงสูงกว่าการชาร์จจริงประมาณ 110% การเพิ่มขึ้นที่แน่นอนขึ้นอยู่กับกระแสไฟในการชาร์จและความต้านทานภายในของแบตเตอรี่ นี่เป็นปรากฏการณ์ปกติ! แพคเกจรวม โมดูลโมดูลโมดูล "1
