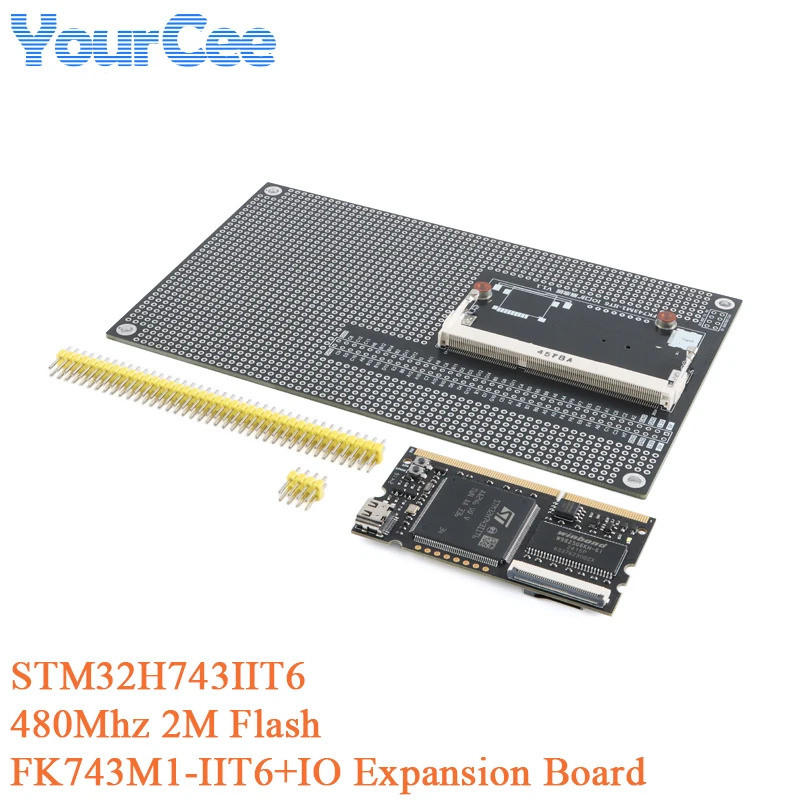

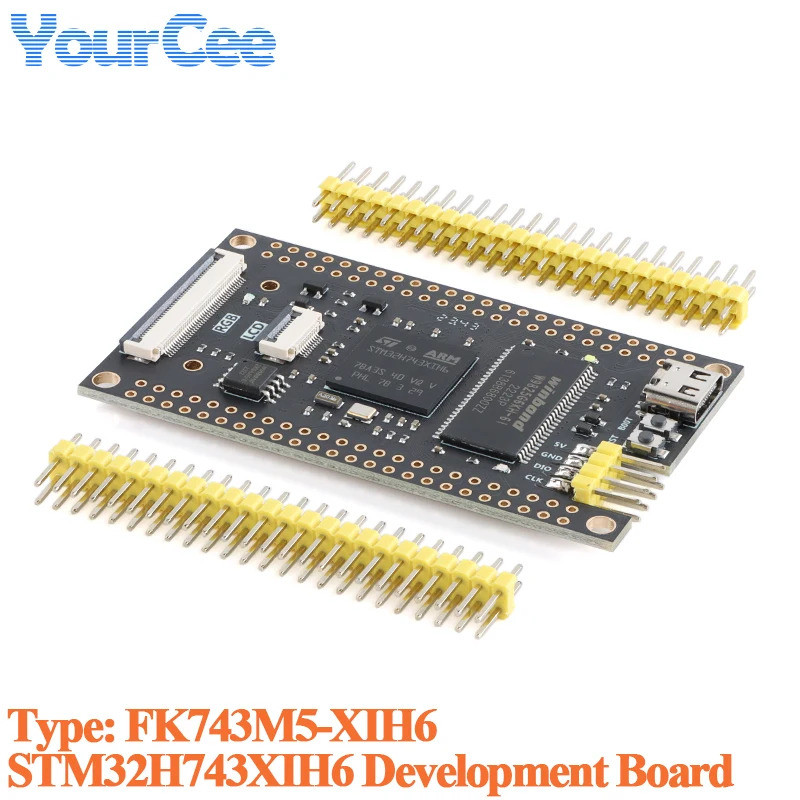

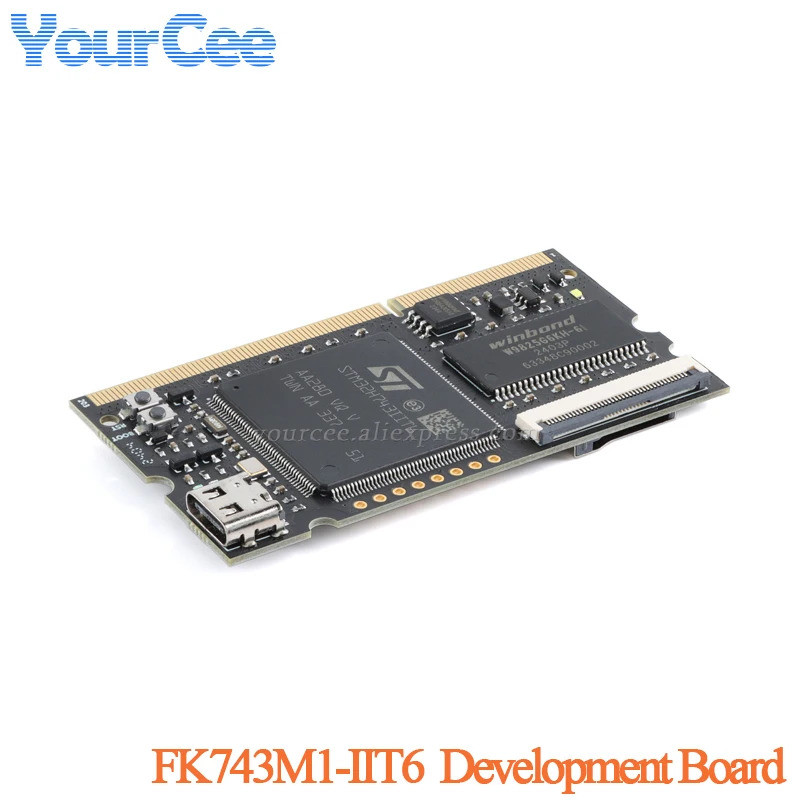

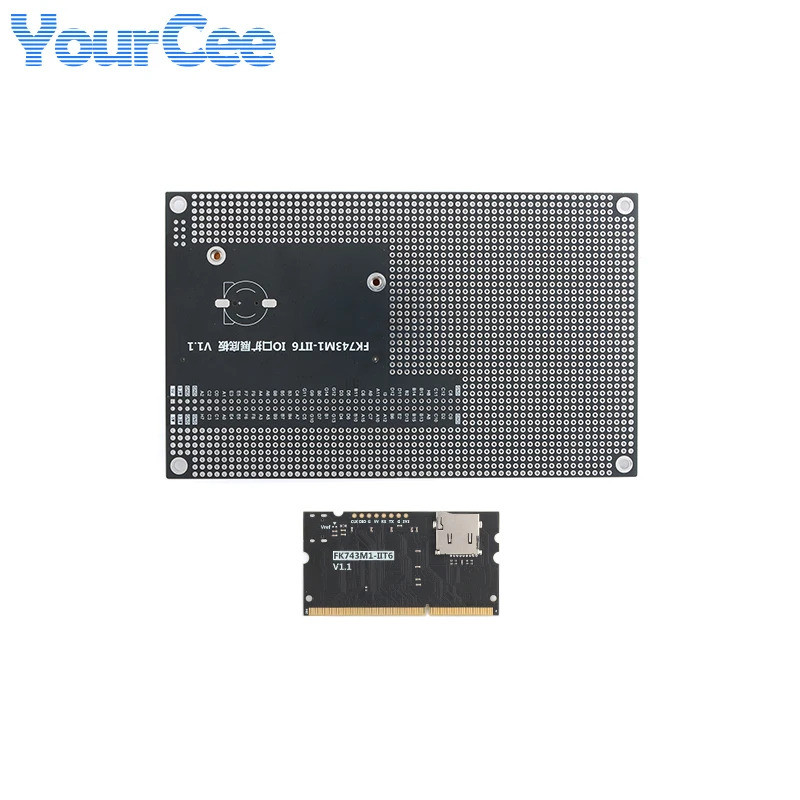

FK743M1-IIT6 STM32H743IIT6 FK743M5 FK743M3 FK743M4 FK743M2 STM32 IOแกนขยายระบบการเรียนรู้คณะกรรมการพัฒนา

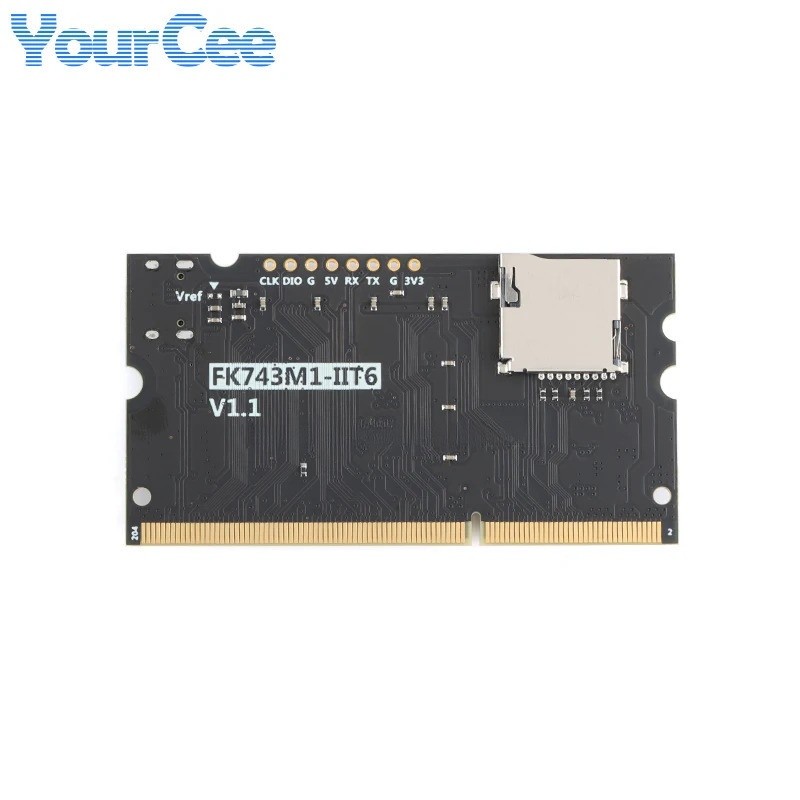

1. อินเทอร์เฟซ TypeC เชื่อมต่อโดยตรงกับพิน USB ของ STM32 ทำให้สามารถดาวน์โหลด USB DFU (เฉพาะแฟลชบนชิป) ไม่ใช่การดาวน์โหลดแบบอนุกรม!!! 2. การสื่อสารระหว่างพอร์ตอนุกรม USB เสมือนจริงและผู้ช่วยพอร์ตอนุกรมคอมพิวเตอร์สามารถทำได้ผ่าน TypeC (ผู้ใช้จำเป็นต้องเขียนโปรแกรมที่เกี่ยวข้องซึ่งรวมอยู่ในเอกสาร) 3. บอร์ดหลักไม่มีวงจรฮาร์ดแวร์สำหรับการแปลงพอร์ตอนุกรม USB เป็น TTL!! ทั้งคู่ดาวน์โหลด USB DFU และพอร์ตอนุกรมเสมือนจริงถูกนำมาใช้ผ่านพอร์ต USB ของ STM32 วงจรเฉพาะสามารถดูได้ในแผนภาพแผนภาพ พารามิเตอร์คณะกรรมการแกนกลาง ความถี่หลัก 480MHz บนชิป 2M Flash, 1M SRAM ไดรเวอร์ QSPI แบบขยาย W25Q64 SDRAM กว้าง 16 บิตขยายภายนอก 32MB ปุ่มรีเซ็ต 1 ปุ่ม ปุ่มบูต 1 ปุ่ม ไฟ LED ผู้ใช้ 1 คน อินเทอร์เฟซ TypeC 1 อินเทอร์เฟซการ์ด TF 1 ช่อง SWD สงวนไว้และพอร์ตอนุกรม นิ้วทอง DDR3 DDR3 นำไปสู่พอร์ต 71 I0 อุณหภูมิสภาพแวดล้อมการทำงาน -40~85 C 743 ทำงานที่ความถี่ 480M ด้วยการใช้พลังงานสูงและขีด จำกัด บนทางแยกอุณหภูมิ หากคุณต้องการทำงานในสภาพแวดล้อมที่มีอุณหภูมิสูงคุณต้องลดความถี่ สำหรับข้อมูลการใช้พลังงานและอุณหภูมิแยกเฉพาะโปรดดูคู่มือข้อมูล
