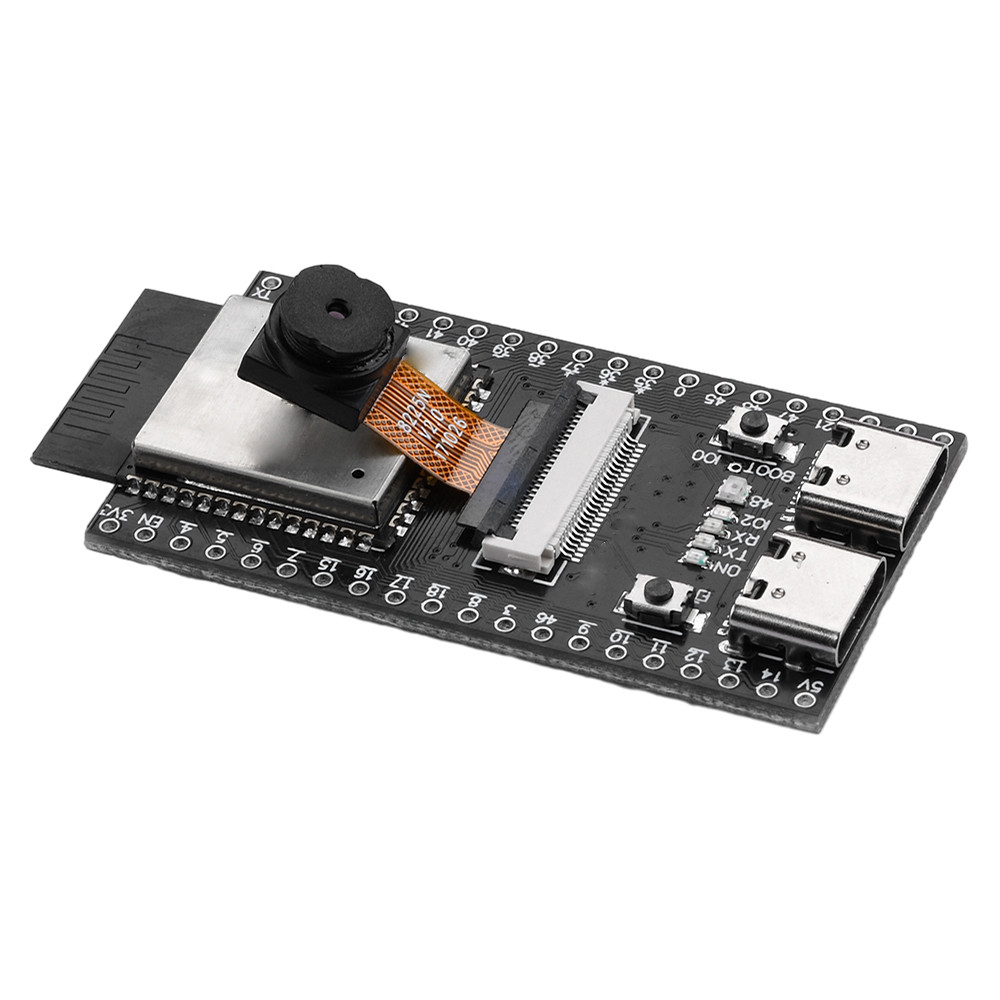

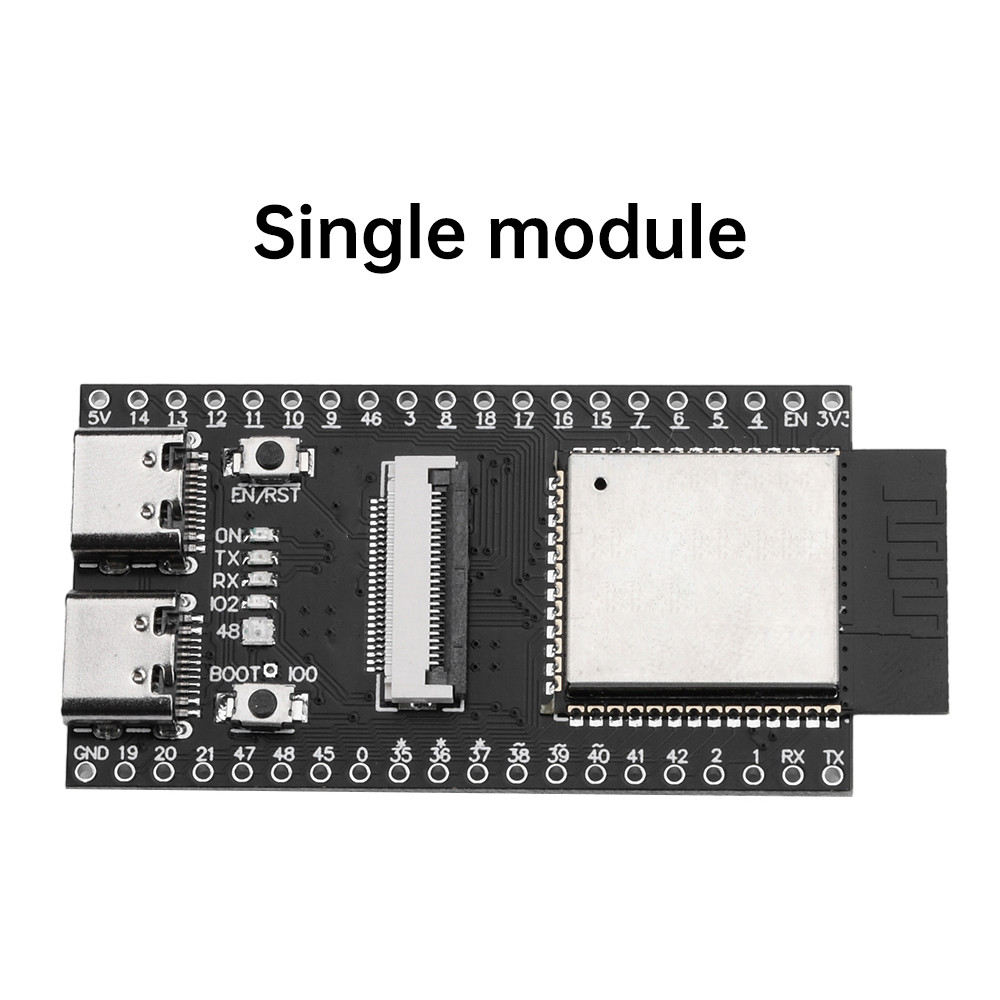

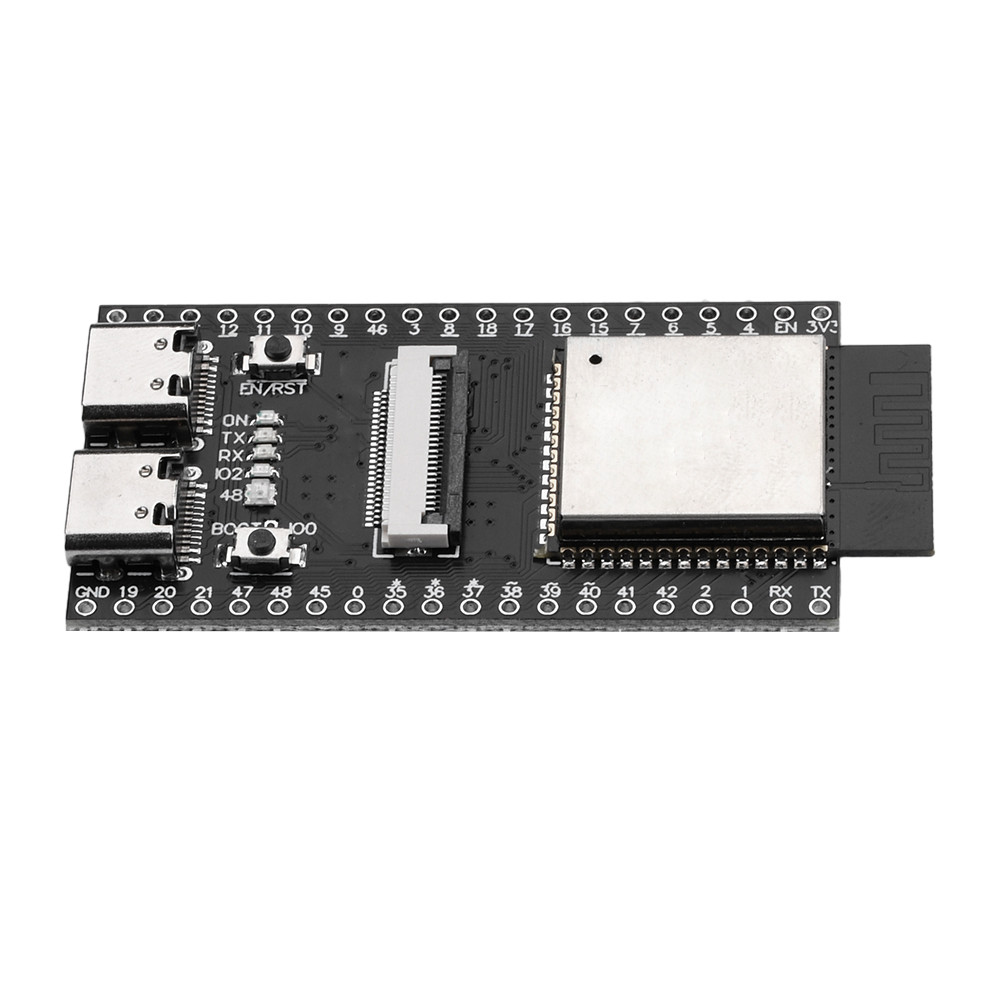

DIYMORE ESP32-S3 -CAM บอร์ดพัฒนา Wifi โมดูลบลูทูธออนบอร์ด Esp32-S3-N16R8 โมดูล Dual Type-C

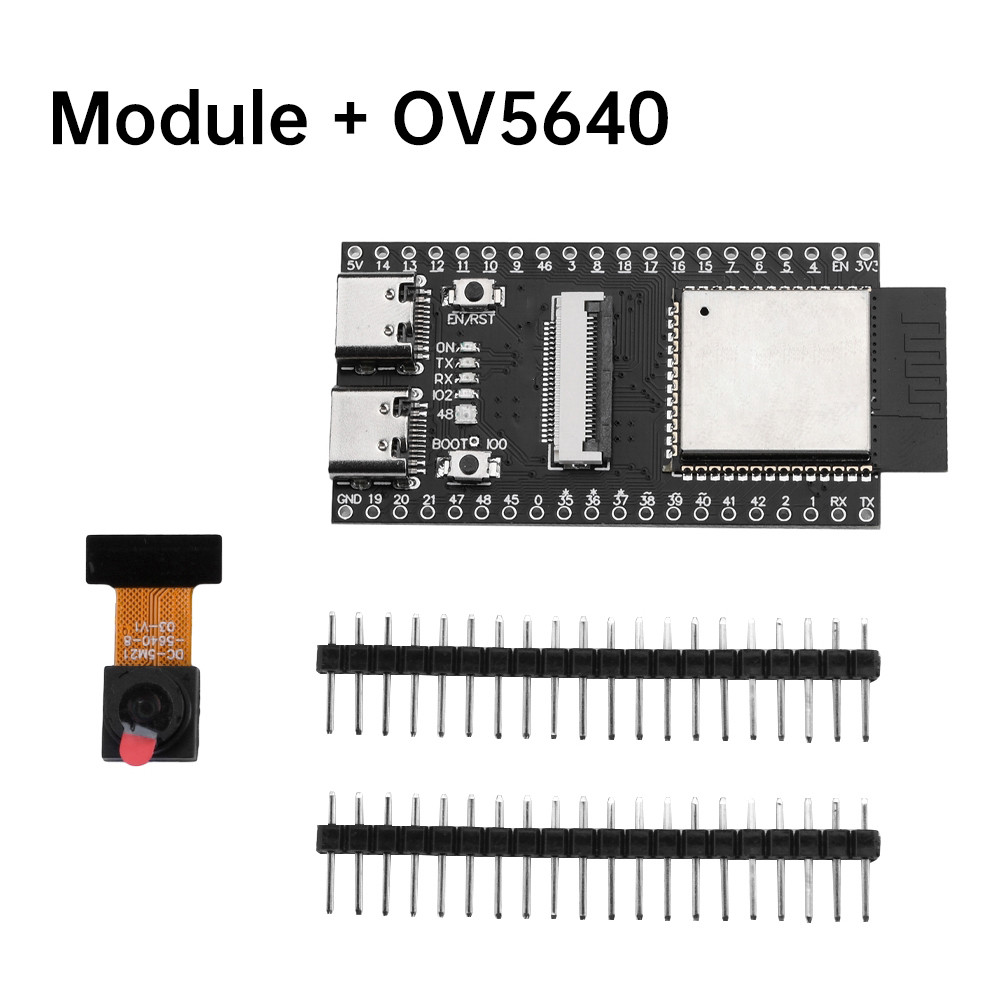

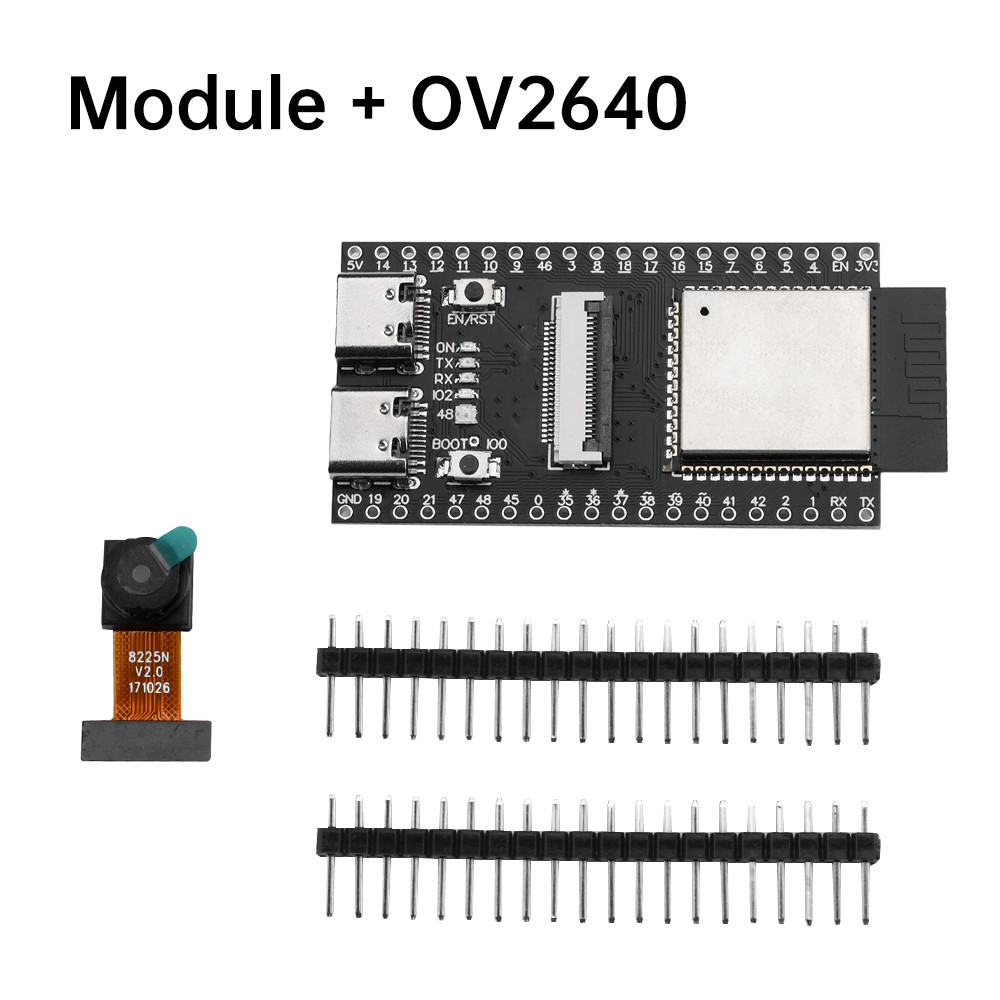

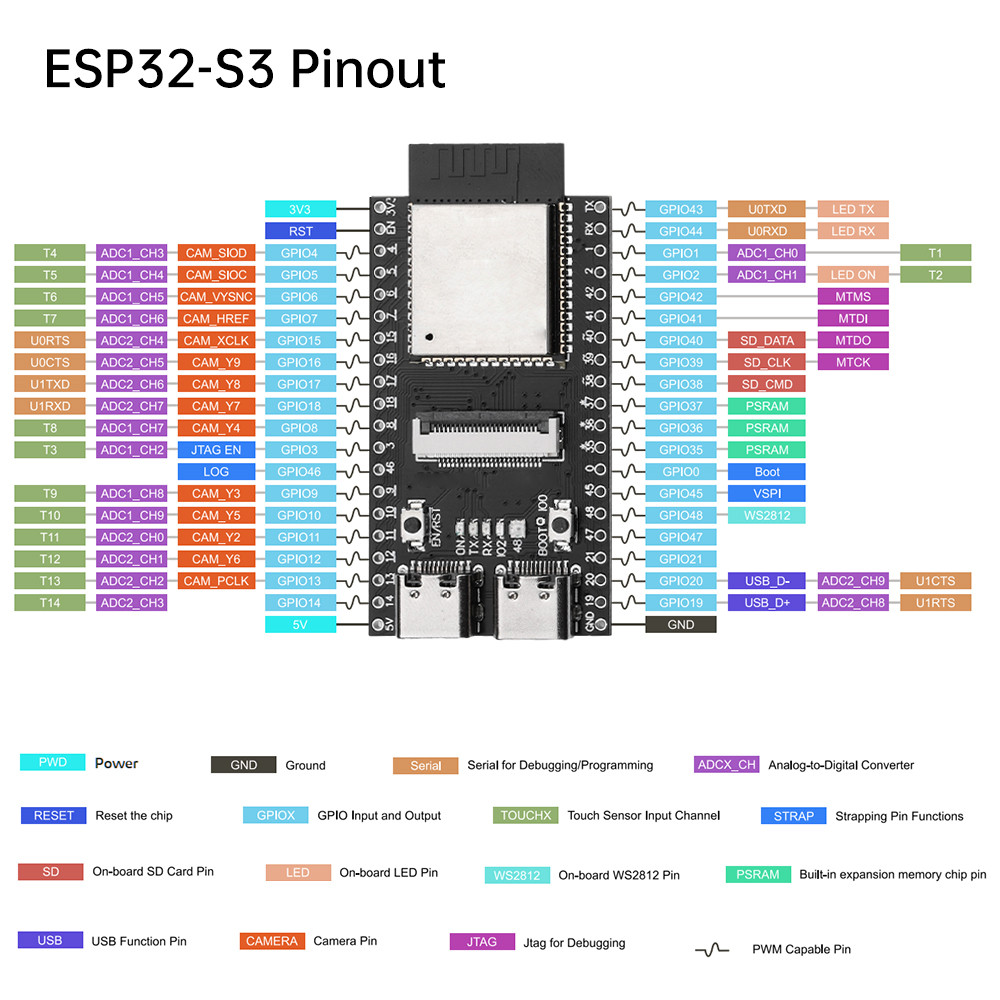

คุณสมบัติ: 1. เสาอากาศติดตั้งบนบอร์ด ESP32-S3 ได้รับการออกแบบตามโมดูล ESP32S3 ของเสาอากาศติดตั้งบนบอร์ด PCB 2.บอร์ดพัฒนา ESP32-S3 สามารถจับคู่กับกล้องสองตัว: OV2640/OV5640 3.ชิประดับระบบ MCU ที่ใช้พลังงานต่ำ (SoC) ที่รวม Wi Fi 2.4 GHz และบลูทู ธ พลังงานต่ำการสื่อสารแบบไร้สายสองโหมด 4. ESP32-S3 มีระบบย่อย Wi Fi ที่สมบูรณ์และระบบย่อยบลูทู ธ พลังงานต่ำพร้อมกำลังไฟต่ำและประสิทธิภาพ RF ชั้นนำของอุตสาหกรรม รองรับรัฐที่ใช้พลังงานต่ำหลายรัฐและสามารถตอบสนองความต้องการการใช้พลังงานของสถานการณ์การใช้งานต่างๆ 5.ชิป ESP32-S3 ให้อินเทอร์เฟซอุปกรณ์ต่อพ่วงที่หลากหลายและกลไกการรักษาความปลอดภัยฮาร์ดแวร์ที่ไม่เหมือนใครหลายประการ กลไกการรักษาความปลอดภัยที่ครอบคลุมช่วยให้ชิปตอบสนองความต้องการด้านความมั่นคงที่เข้มงวด พารามิเตอร์: พารามิเตอร์พารามิเตอร์: พารามิเตอร์ คอนโทรลเลอร์: XtensaR dual core 32-bit LX7 CPU แบบคอนโทรลเลอร์: XtensaR dual core 32-bit LX7 พร้อมความถี่สูงสุด 240MHz ที่เก็บข้อมูล: รอม 384 KB สราม 512 KB 16 KB RTCSRAM PSRAM 8 เมกะไบต์ แรงดันไฟฟ้าที่ใช้งานได้: 3V ถึง 3.6V สูงสุด 45 GPIOs ADC 2 * 12 บิต (สูงสุด 20 ช่อง) อินเทอร์เฟซการสื่อสาร: อินเทอร์เฟซ 12c สองตัว อินเทอร์เฟซ 2 12 วินาที อินเทอร์เฟซ 4 SPI อินเทอร์เฟซ UART 3 อินเทอร์เฟซ UART อินเทอร์เฟซ USB oTG 1 ช่อง ช่วงอุณหภูมิ: -40 ถึง 65 องศาเซลเซียส ไร้สาย WiFi โปรโตคอล IEEE 802.11 b / g / n รองรับ IEEE 802.11 b / g / n แบนด์วิดท์ความเร็ว 20 MHz และ 40 MHz ที่ความถี่ 2.4 GHz รองรับ แบนด์วิดท์ ความเร็ว 20 MHz และ 40 MHz ที่ย่านความถี่ แบนด์วิดท์ ความเร็ว 2.4 GHz รองรับโหมด 1T1R พร้อมอัตราข้อมูลสูงสุด 150 Mbps มัลติมีเดียไร้สาย (WMM) การรวมเฟรม (TX / RX A-MPDU, TX / RX A-MSDU) บล็อกทันที ACK การตรวจสอบอัตโนมัติของ Beacon (ฮาร์ดแวร์ TSF) -4 ×อินเทอร์เฟซ Virtual Wi Fi รองรับโหมดสถานี BSS โครงสร้างพื้นฐานโหมด SoftAP และโหมดไฮบริด Station + SofttAP โปรดทราบว่า ESP32-S3 จะเปลี่ยนช่อง SoftAP พร้อมกันเมื่อสแกนในโหมดสถานี ความหลากหลายของเสาอากาศ 802.11 mc FTM รองรับเครื่องขยายเสียงภายนอก บลูทู ธ บลูทู ธ พลังงานต่ำ LE: บลูทู ธ 5, ตาข่ายบลูทู ธ โหมดพลังงานสูง (20 dBm, การแชร์ PA กับ Wi Fi) รองรับความเร็ว 125Kbps, 500Kbps, 1 Mbps และ 2 Mbps ส่วนขยายโฆษณา การโฆษณาหลายแบบกำหนดอัลกอริทึมการเลือกช่อง # 2: ไร้สายและบลูทู ธ อยู่ร่วมกันแบ่งปันเสาอากาศเดียวกัน อินเทอร์เฟซอุปกรณ์ต่อพ่วงและเซ็นเซอร์อุปกรณ์ต่อพ่วง พอร์ต 45 xGPIO อินเทอร์เฟซดิจิตอลดิจิตอล: สาม. -4xSPL อินเทอร์เฟซ LCD 8 บิต (อินเทอร์เฟซ -1xLCD (8 บิต RGB แบบขนาน, l8080, MOTO6800), รองรับการแปลงร่วมกันระหว่าง RGB565, YUV422, YUV420, YUV411 อินเทอร์เฟซกล้อง 8 บิตถึง 16 บิต -1xDVP สาม. -3xUART -2xl2C 12 วินาที -2x 12 วินาที 1xRMT (TX / RX) เคาน์เตอร์ชีพจร -1x คอนโทรลเลอร์ -LED PWM มีมากถึง 8 ช่อง USB OTG ความเร็วสูง -1x -1x -1 x ตัวควบคุม USB Serial / JTAG -2x MCPWM อินเทอร์เฟซโฮสต์ SDIO พร้อมช่องเสียบการ์ด 2 ช่อง คอนโทรลเลอร์ DMA สากล (GDMA) พร้อมช่องรับ 5 ช่องและช่องส่ง 5 ช่อง คอนโทรลเลอร์ -1xTWAI เข้ากันได้กับ IS011898-1 (ข้อกำหนด 2.0 ได้) อินเทอร์เฟซอนาล็อก: SAR ADC แบบบิต -2x12 ADC มีมากถึง 20 ช่อง เซ็นเซอร์อุณหภูมิ -1x -1x การตรวจจับแบบ capacitive GPIO -14x การตรวจจับแบบ capacitive GPIO ตัวจับเวลา: ตัวจับเวลาสากล -4x54 บิต ตัวจับเวลาระบบ -1 × 52 บิต -3 ×ตัวจับเวลา Watchdog ขนาดสินค้า: 57 มม. * 28 มม แพ็คเกจรวม: ชุดที่ 1: บอร์ดพัฒนา 1X ขนาด 1X การจัดเรียงเข็ม 2X 2X ชุดที่ 2: บอร์ดพัฒนา 1X ขนาด 1X การจัดเรียงเข็ม 2X 2X เลือกกล้อง 1X ได้ (เลือก OV2640 / OV5640 / OV3660)
