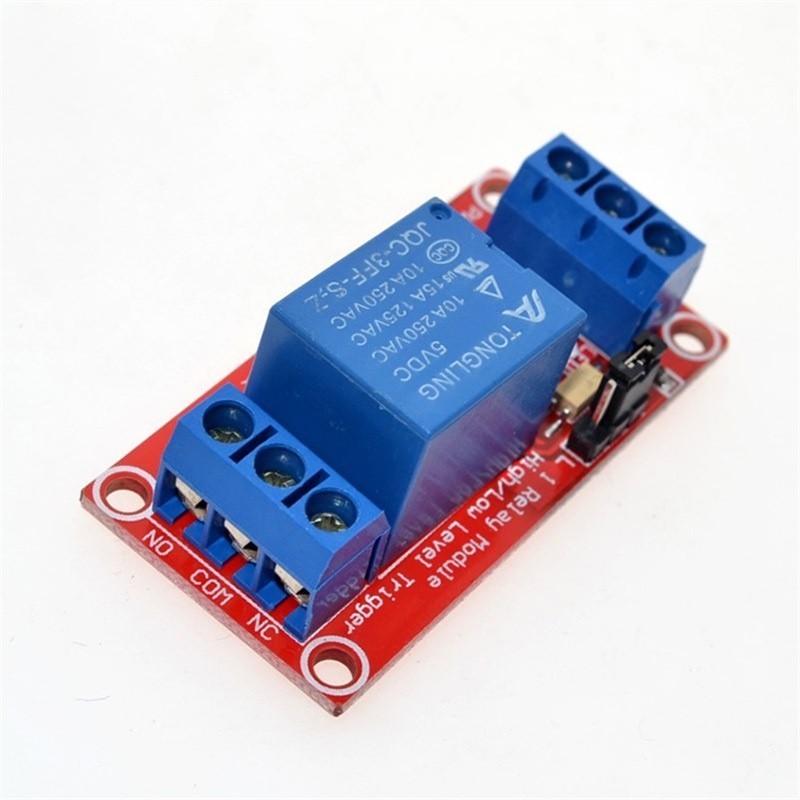

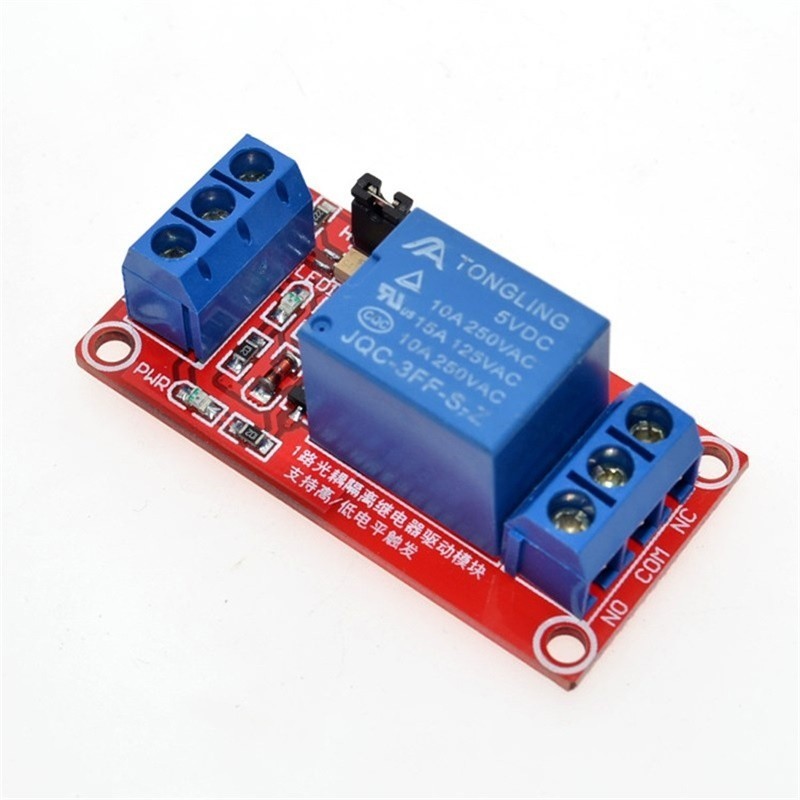

โมดูลรีเลย์ Ottocoupler DC 5V/12V/24V 1 ช่องรองรับทริกเกอร์สูงและต่ํา

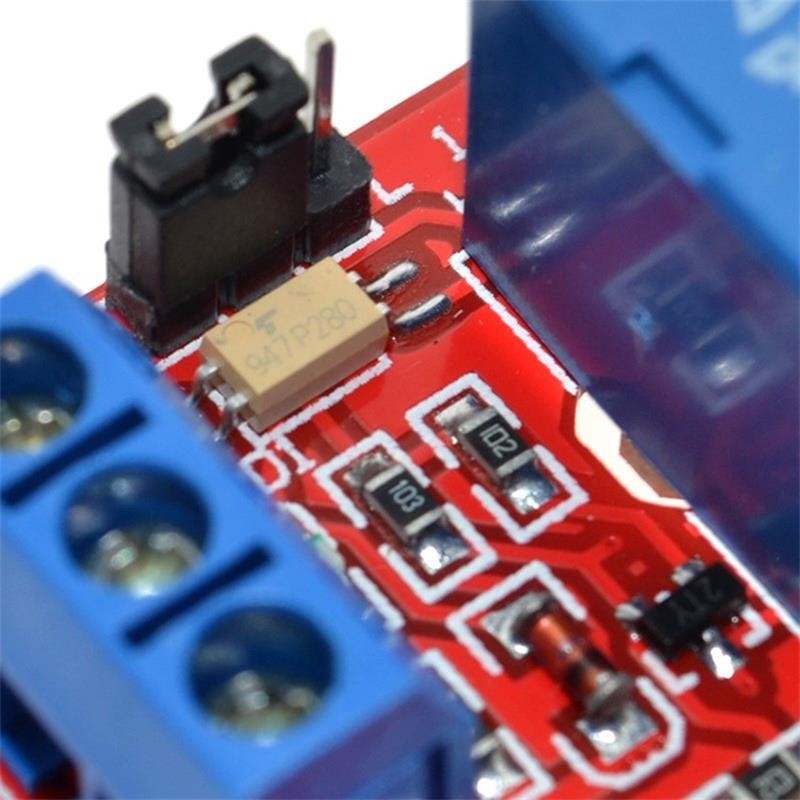

1, โมดูลใช้รีเลย์คุณภาพของแท้อินเทอร์เฟซที่เปิดตามปกติโหลดสูงสุด: AC 250V / 10A, DC 30V / 10A; การใช้การแยกคู่แข่ง SMD 2 การใช้การแยกคู่แข่ง SMD ความสามารถในการขับขี่ประสิทธิภาพที่มั่นคง เรียกใช้กระแส 5mA; มีโมดูล 5V, 9,12 V, 24V; โมดูลสามารถตั้งค่าเป็นจัมเปอร์สูงหรือต่ำได้ 4 โมดูลสามารถตั้งค่าให้สูงหรือต่ำโดยจัมเปอร์ แม้ว่าสายควบคุมจะเสีย แต่รีเลย์จะไม่ทำงานก็ตาม 5 การออกแบบที่ทนต่อความผิดพลาดแม้ว่าสายควบคุมจะเสียก็ตามรีเลย์จะไม่ทำงาน ไฟแสดงสถานะรีเลย์ (สีแดง); อินเทอร์เฟซทั้งหมดสามารถเชื่อมต่อโดยตรงผ่านสายเทอร์มินัลสะดวกมาก ขนาดโมดูล: 50 มม. * 26 มม. * 18.5 มม. (L * W * H); 9, มีรูสลักเกลียวสี่รู 3.1 มม., ระยะห่าง 44.5 มม. * 20.5 มม. อินเทอร์เฟซโมดูลสองโมดูล: 1, DC +: แหล่งจ่ายไฟบวก (แรงดันไฟฟ้าที่ต้องการโดยรีเลย์มีตัวเลือก 5V.9V.12V และ 24V); 2, DC-: การเชื่อมต่อพลังงานเชิงลบ; 3, นิ้ว: สามารถรีเลย์ควบคุมระดับสูงหรือต่ำ เอาต์พุตรีเลย์: โดยปกติแล้วจะเปิดอินเทอร์เฟซรีเลย์รีเลย์ก่อนตำแหน่งว่างหลังจากดึงสั้นลงด้วย COM COM: รีเลย์อินเทอร์เฟซทั่วไป; 3, NC: ปกติรีเลย์อินเทอร์เฟซรีเลย์ปิดอินเทอร์เฟซรีเลย์ที่สั้นกับ COM ที่ผ่านมา, หลังจากดึงว่าง. ปลายทริกเกอร์สูงและต่ำให้เลือก: จัมเปอร์สั้น 1 ตัวพร้อมจัมเปอร์สั้น LOW ต่ำกระตุ้นเมื่อเชื่อมต่อ . เมื่อจัมเปอร์สูงกับทริกเกอร์สั้นสูง. ในรายการรวมด้วย: โมดูลรีเลย์ 1 x พร้อม Optocoupler
