MB102 ซัพพลายบอร์ดทดลอง ,Protoboard ,อะแดปเตอร์

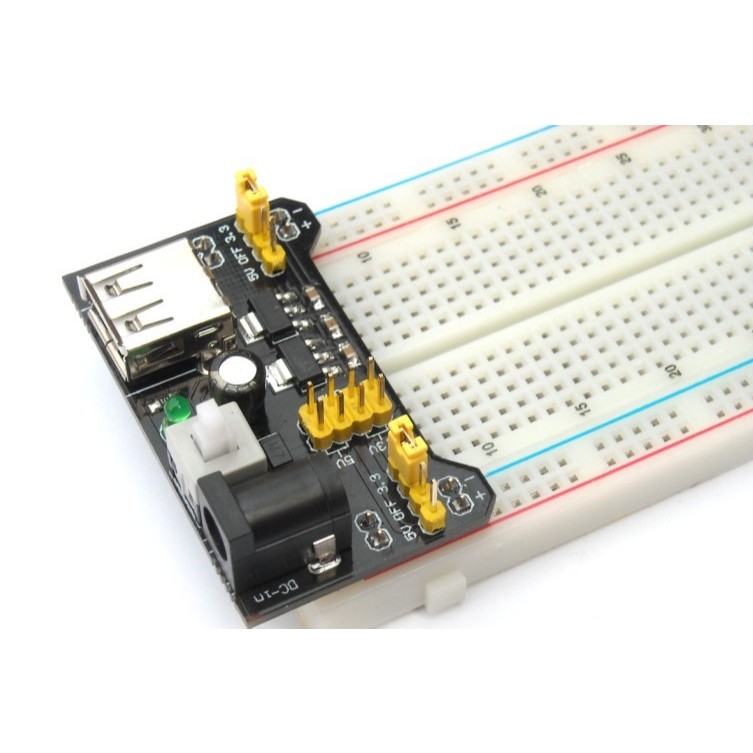

🛠️ วิธีการจัดเซ็ตใช้งานร่วมกัน นำ โมดูลซัพพลาย MB102 เสียบลงที่หัวท้ายของ Protoboard 830 รู โดยดูให้ขั้วบวก (+) ตรงกับเส้นสีแดง และขั้วลบ (-) ตรงกับเส้นสีน้ำเงินของบอร์ด ปรับ Jumper สีเหลืองบนโมดูล เพื่อเลือกแรงดันไฟที่ต้องการ (เช่น ฝั่งซ้ายปรับเป็น 5V ไปเลี้ยง Arduino / ฝั่งขวาปรับเป็น 3.3V ไปเลี้ยงเซนเซอร์หรือ ESP32) เสียบ DC อะแดปเตอร์ (9V หรือ 12V) เข้าที่ช่อง DC Jack ของโมดูลซัพพลาย กดปุ่มสวิตช์ไฟบนโมดูล (ไฟ LED สีเขียวจะติด) จากนั้นคุณก็สามารถเริ่มดึงไฟจากแถวข้างบอร์ดไปใช้งานได้ทันทีครับ! 🚚จัดส่งมาตรฐาน ภาคเหนือ 1-2 วัน ภาคกลาง 2-3 วัน 🔧 สินค้าทุกชิ้นมีการรับประกัน 🔧 เปลี่ยนฟรีทันทีภายใน 7 วัน 📅 หากเกิดความเสียหายจากทางร้านและการขนส่ง 🔎 พบปัญหาการใช้งานปรึกษาเบื้องต้นฟรี ทักแชทได้เลย หรือ Line: @667ijifgo 📑 รายละเอียดสินค้า 1. MB102 Breadboard Power Supply Module (โมดูลซัพพลายบอร์ดทดลอง) โมดูลจ่ายไฟที่ออกแบบมาให้เสียบลงล็อกกับโฟโต้บอร์ด MB102 ได้อย่างพอดี แปลงไฟจากอะแดปเตอร์ให้เป็นไฟเลี้ยงวงจรที่ปลอดภัย แรงดันขาเข้า (Input): 6.5V - 12V DC (ผ่าน DC Jack) หรือ 5V (ผ่านพอร์ต USB) แรงดันขาออก (Output): สามารถเลือกปรับแยกฝั่งซ้าย-ขวาได้อิสระ โดยใช้ Jumper เสือกค่าระหว่าง 3.3V หรือ 5V หรือจะปิดไฟ (OFF) ก็ได้ กระแสขาออกสูงสุด: < 700mA พอร์ตเสริม: มีพอร์ต USB Type-A ขาออก สำหรับดึงไฟ 5V ไปใช้งานกับอุปกรณ์อื่น หรือใช้จ่ายไฟให้บอร์ด Arduino ได้ ความปลอดภัย: มีสวิตช์เปิด-ปิดหลัก (ON/OFF) บนบอร์ด พร้อมไฟ LED แสดงสถานะ และมีฟิวส์ป้องกันกระแสเกิน 2.Protoboard / Breadboard MB102 (บอร์ดทดลองขนาด 830 รู) บอร์ดทดลองขนาดมาตรฐานสากล สำหรับจัดวางอุปกรณ์อิเล็กทรอนิกส์และเสียบสายจัมเปอร์โดยไม่ต้องบัดกรี จำนวนรู: 830 รู (แบ่งเป็นแถวสัญญาณหลัก 630 รู และแถวบัสจ่ายไฟด้านข้างขนานยาวอีก 200 รู) การเชื่อมต่อภายใน: * แถวจ่ายไฟด้านข้าง (เส้นสีแดง + / เส้นสีน้ำเงิน -) เชื่อมต่อกันยาวตลอดแนว (เหมาะสำหรับให้โมดูลซัพพลายเสียบจ่ายไฟลงไป) 3.Power Adapter 9V 1A (อะแดปเตอร์สำหรับเสียบโมดูล) แหล่งจ่ายไฟหลักที่จะนำมาเสียบเข้ากับโมดูล MB102 เพื่อแปลงไฟบ้านให้เป็นไฟ DC ปลอดภัย แรงดัน/กระแสที่แนะนำ: DC 9V 1A หรือ DC 12V 1A (หัวเสียบขนาด 5.5x2.1mm หรือ 5.5x2.5mm) ทำไมต้องใช้อะแดปเตอร์แยก?: การใช้ไฟจากอะแดปเตอร์ผ่านโมดูล MB102 จะช่วยปกป้องพอร์ต USB ของคอมพิวเตอร์คุณไม่ให้พัง หากเกิดการลัดวงจร (Short Circuit) บนบอร์ดทดลองขณะที่คุณกำลังต่อสายผิด
