Zenshiaa 3.3V 5V 12V 24V 1 ช่องรีเลย์โมดูลสูงและต่ําระดับ Trigger Relay Board

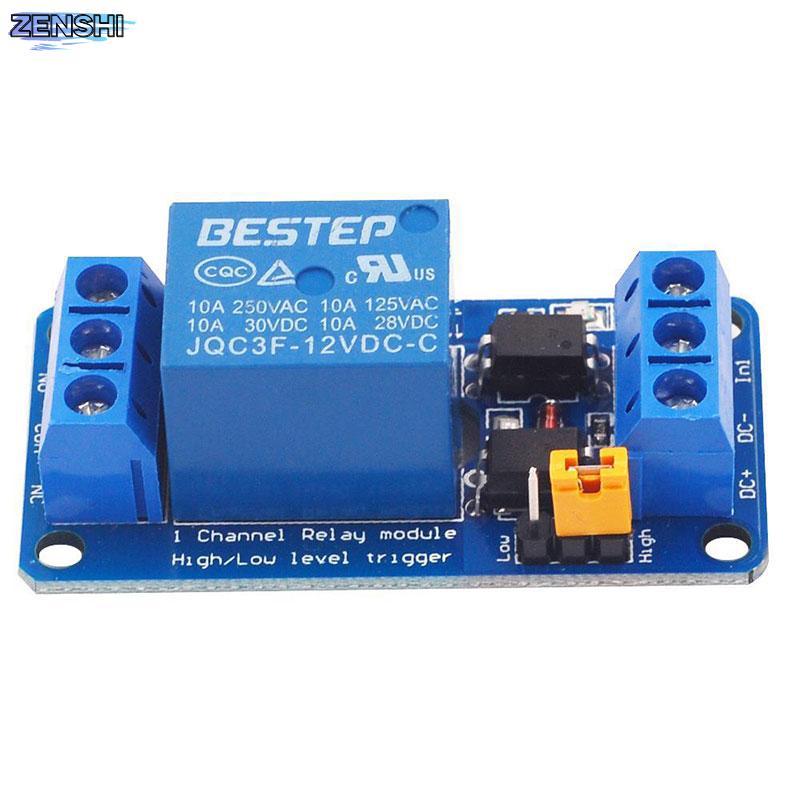

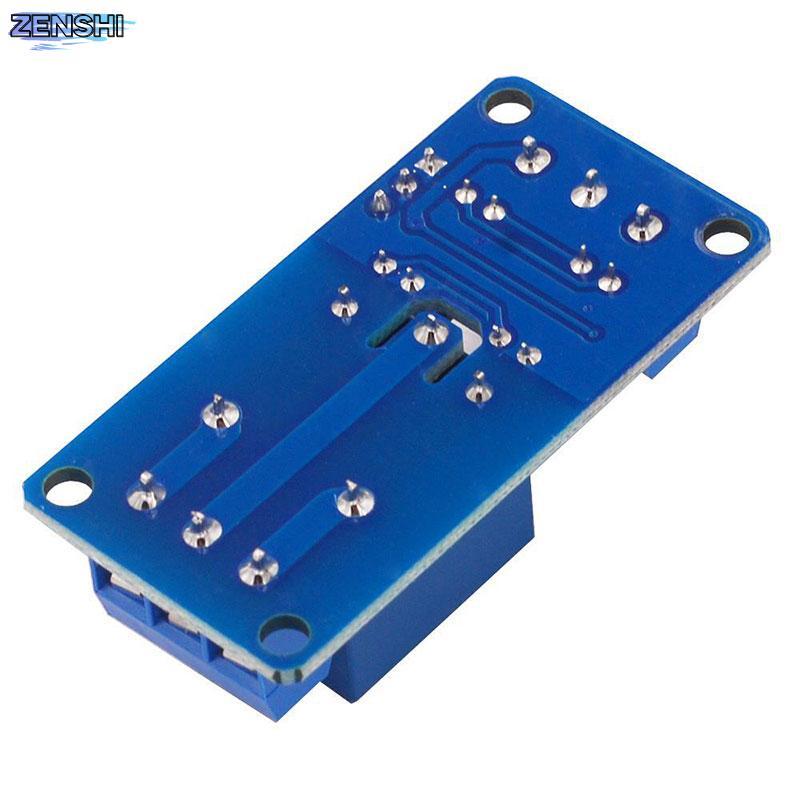

คำอธิบายโมดูลโมดูลของโมดูล: 1. โมดูลใช้รีเลย์คุณภาพของแท้โหลดสูงสุดของอินเทอร์เฟซที่เปิดตามปกติ: AC 250V / 10A, DC 30V / 10A; 2. การใช้การแยกคู่ optocoupler ความสามารถในการขับขี่ที่แข็งแกร่งประสิทธิภาพที่มั่นคง เรียกใช้กระแส 5mA; 3. แต่ละช่องของโมดูลสามารถเรียกใช้โดยจัมเปอร์ระดับสูงหรือต่ำ; 4. การออกแบบที่ทนต่อข้อผิดพลาดแม้ว่าสายควบคุมจะเสีย แต่รีเลย์จะไม่เคลื่อนที่ 5. ไฟแสดงสถานะรีเลย์ (สีเขียว), ไฟแสดงสถานะรีเลย์ 1 ดวง (สีแดง) 6. อินเทอร์เฟซทั้งหมดสามารถเชื่อมต่อโดยตรงผ่านขั้วต่อสายไฟการออกแบบอินเทอร์เฟซที่ใช้งานง่ายอินเทอร์เฟซทั้งหมดสามารถเชื่อมต่อโดยตรงผ่านขั้วต่อสายไฟสะดวกมาก อินเทอร์เฟซโมดูลโมดูล: 1. ขั้วบวกของแหล่งจ่ายไฟ (แรงดันไฟฟ้าเป็นรีเลย์ 5V) 2. ขั้วลบของแหล่งจ่ายไฟ DC-: เชื่อมต่อกับขั้วลบของแหล่งจ่ายไฟ 3 .อิน: รีเลย์สามารถควบคุมได้โดยระดับสูงหรือต่ำ เอาท์พุทรีเลย์รีเลย์: 1. ไม่: รีเลย์จะเปิดอินเทอร์เฟซตามปกติก่อนที่จะว่างรีเลย์จะสั้นเป็น COM หลังจากวางสาย 2. COM: อินเทอร์เฟซทั่วไปของรีเลย์ 3. NC: โดยปกติจะปิดอินเทอร์เฟซรีเลย์ ก่อนที่จะปิดรีเลย์รีเลย์จะลัดวงจรด้วย COM การเลือกทริกเกอร์ระดับสูงและต่ำ: 1. S1 เป็นตัวเลือกทริกเกอร์ระดับสูงและต่ำของการเลือกรีเลย์ 1; 2. เมื่อสั้นลงเหลือน้อยรีเลย์ที่เกี่ยวข้องคือทริกเกอร์ระดับต่ำ เมื่อสั้นถึงสูงก็เป็นทริกเกอร์ระดับสูง ข้อควรระวัง: หมายเหตุ: 1.เนื่องจากจอภาพและเอฟเฟกต์แสงที่แตกต่างกันสีจริงของรายการอาจแตกต่างจากสีที่แสดงในรูปภาพเล็กน้อย 2.โปรดยกโทษให้ 1 ซม. / 0.39 "-3 ซม. / 1.18" เนื่องจากการวัดด้วยตนเอง
