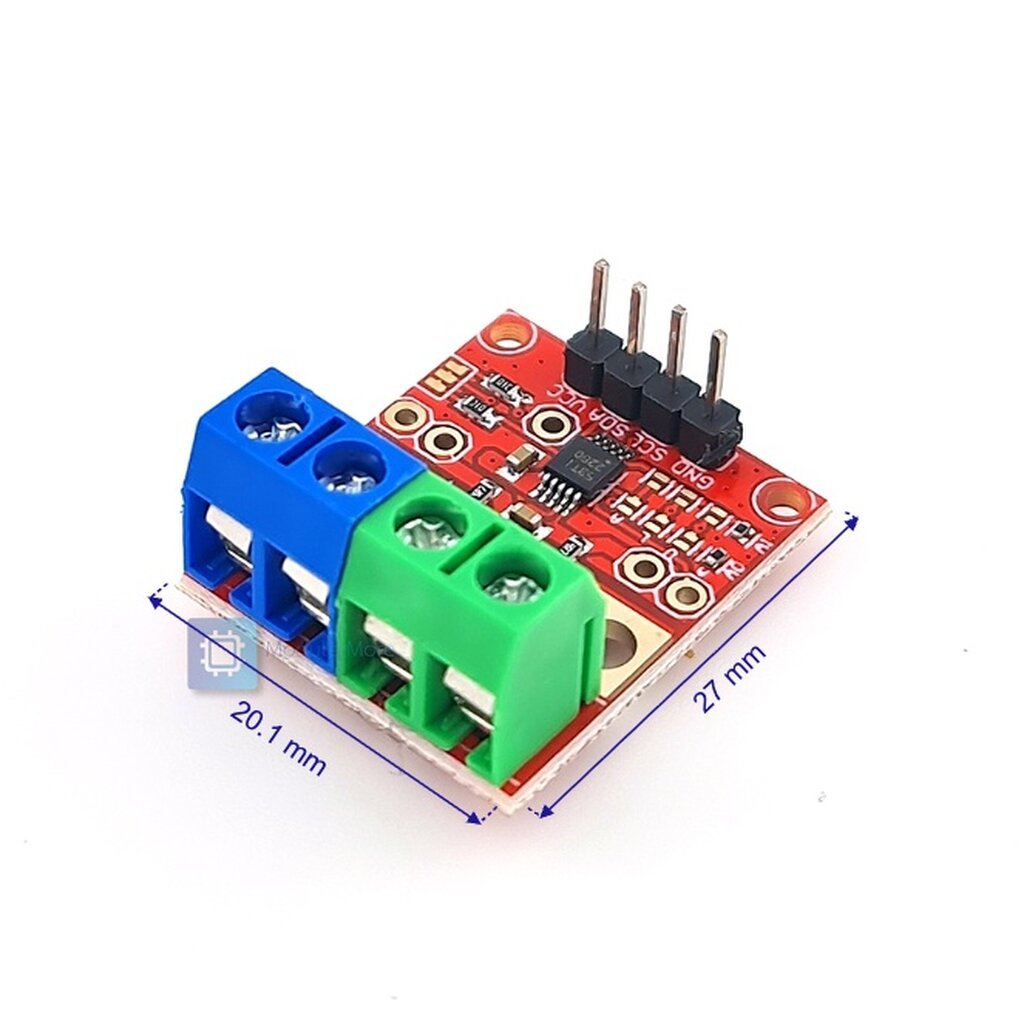

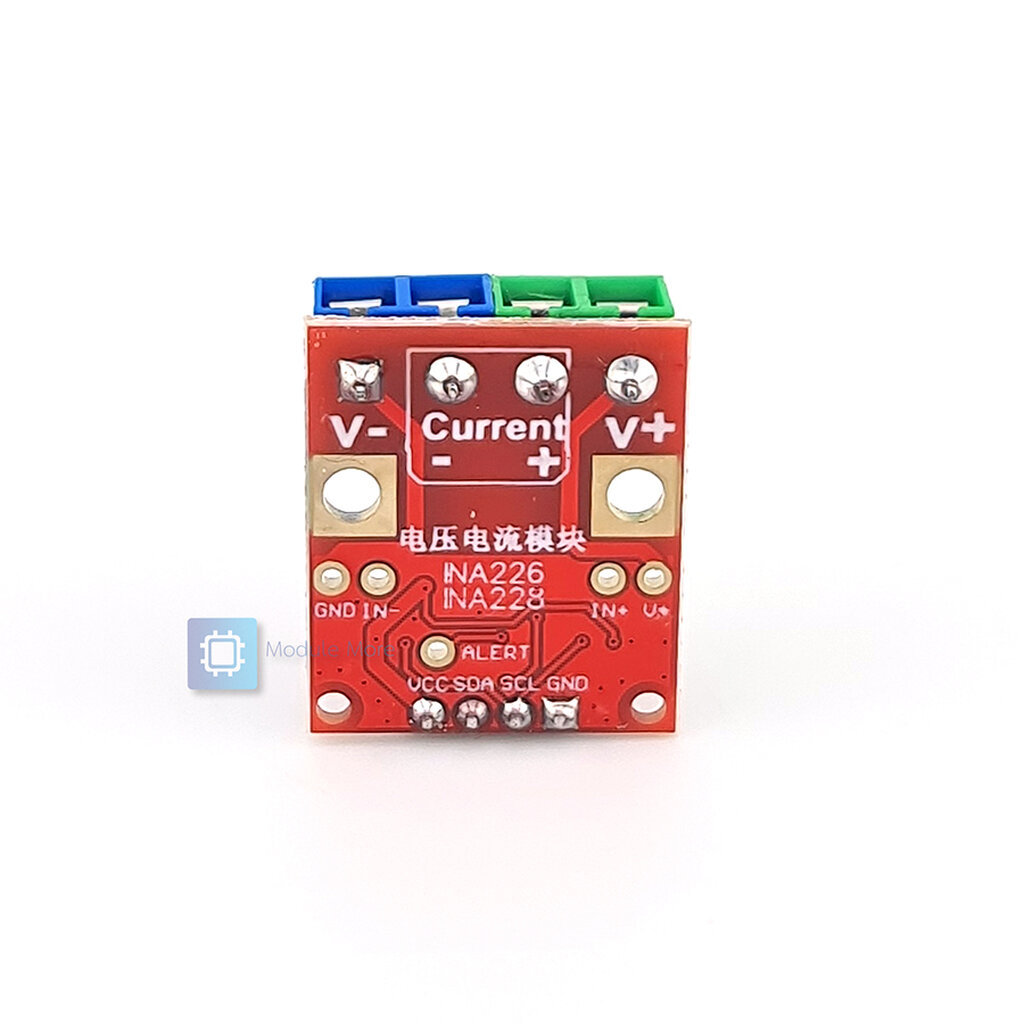

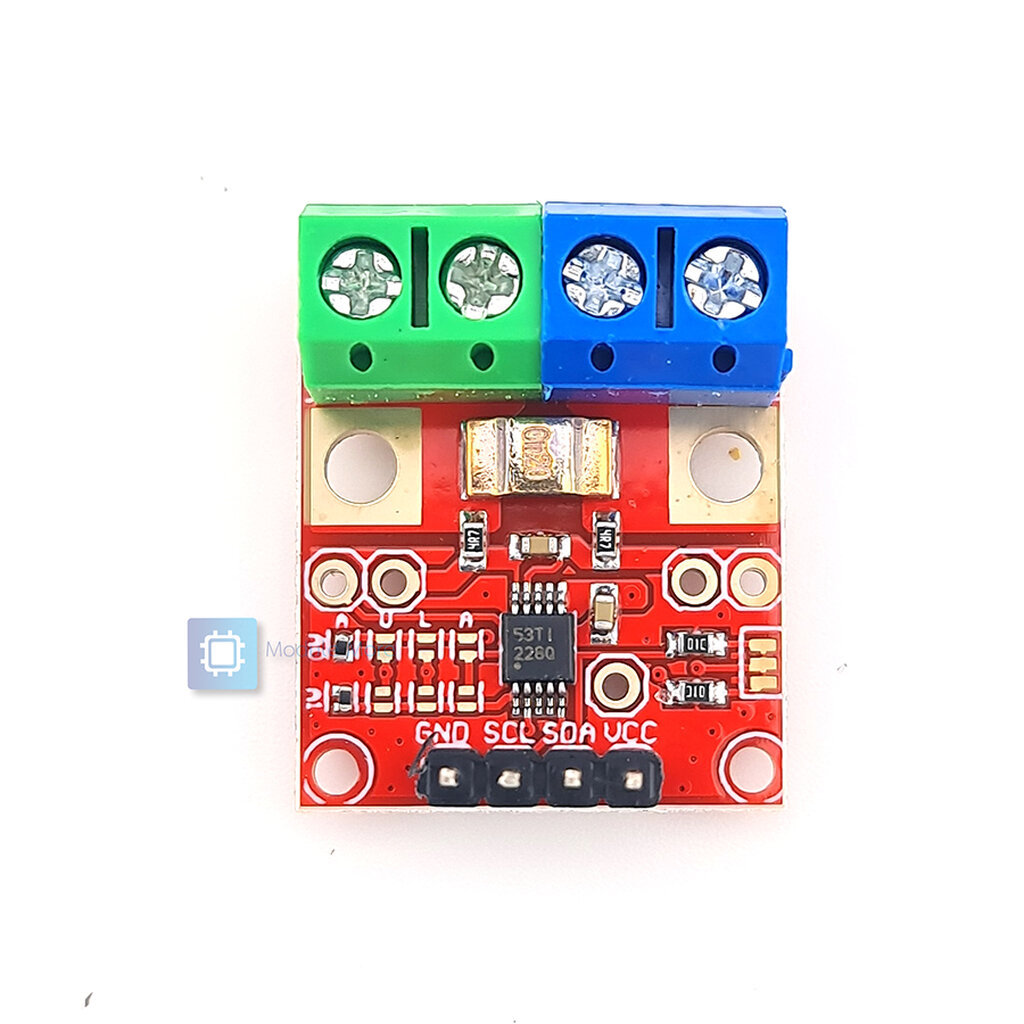

INA228 High Precision 20-bit Power Monitor 85V 10A I2C Module

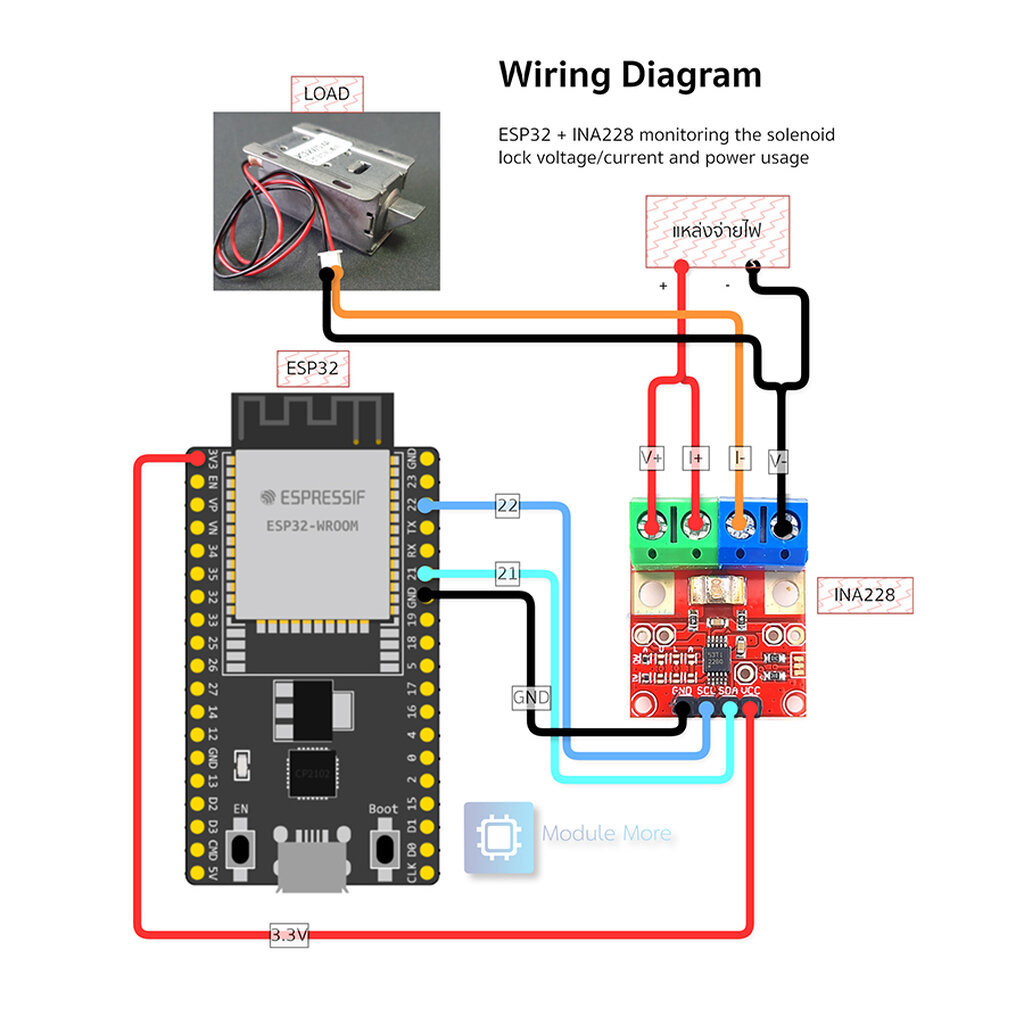

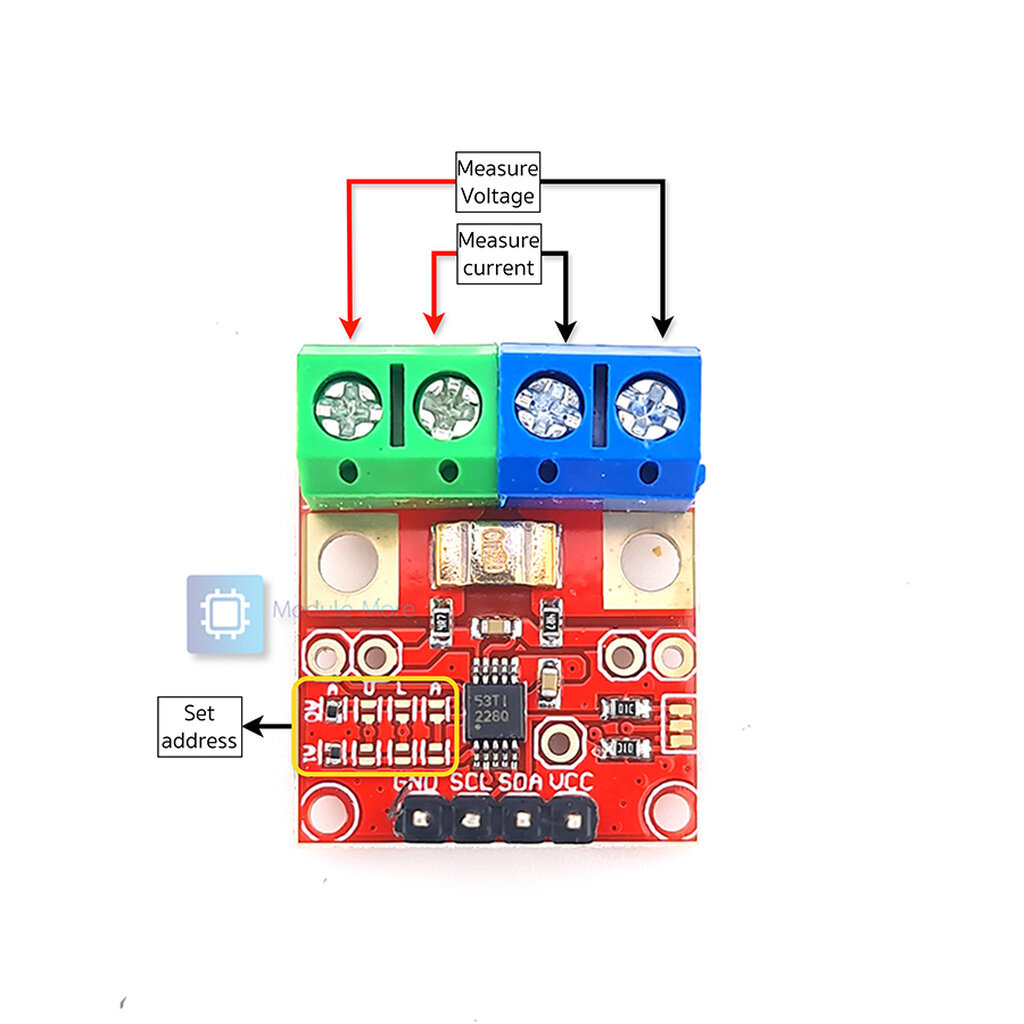

Overview The INA228 is an ultra-high precision, 20-bit digital power monitor with an I2C-compatible interface. It represents a significant upgrade over the INA226, featuring a wider common-mode bus voltage range up to 85V and a higher resolution delta-sigma ADC. The device provides integrated measurement of current, bus voltage, power, energy, and charge accumulation, along with an internal temperature sensor for compensated accuracy. Designed for high-performance battery management systems (BMS) and electric vehicle charging, it offers industry-leading offset voltage of just 1V. Introduction โมดูล INA228 คือ Sensor วัดกำลังไฟฟ้าที่พัฒนาต่อยอดมาจาก INA226 โดยเพิ่มความละเอียด ADC สูงถึง 20-bit และรองรับแรงดัน Bus Voltage ได้สูงถึง 85V (จากเดิม 36V) ตัว Module มาพร้อมกับความสามารถในการคำนวณ Energy (พลังงาน) และ Charge (ประจุไฟฟ้า) สะสมในตัว เหมาะอย่างยิ่งสำหรับการใช้งานในระบบ Battery Management System (BMS), รถไฟฟ้า (EV), และระบบ Solar Cell ที่ต้องการความแม่นยำสูงมาก รองรับการเชื่อมต่อกับ Arduino, ESP32, ESP8266 และ Raspberry Pi ผ่าน High-speed I2C Interface Features - High Resolution 20-bit Delta-Sigma ADC ให้ความละเอียดในการวัดที่สูงกว่า Sensor ทั่วไป - Wide Bus Voltage Range รองรับแรงดันตั้งแต่ 0V ถึง 85V (Common-mode -0.3V to +85V) - Integrated Temperature Sensor ในตัว มีความแม่นยำ 1C สำหรับชดเชยค่าความร้อน - Energy & Charge Accumulation รองรับการสะสมค่าพลังงานและประจุไฟฟ้าใน Register - High-speed I2C Interface รองรับความเร็วสื่อสารสูงสุด 2.94 MHz และตั้ง Address ได้ 16 ค่า Specification - Supply Voltage (VCC): 2.7V to 5.5V - Bus Voltage Range: 0V to 85V DC - Current Measurement: Up to 10A (With R002 Shunt Resistor) - ADC Resolution: 20-bit (Ultra-high precision) - Input Offset Voltage: 1 V (Max) - Accuracy: Current 1% / Voltage 0.5% - Energy & Charge Accuracy: 1.0% Full Scale - Current Consumption: 640 A (Typical) Caution แม้จะรองรับแรงดันสูงถึง 85V แต่ Module นี้ไม่สามารถวัดแรงดันไฟฟ้ากระแสสลับ (AC) ได้ และไม่ควรต่อแรงดันลบ (Negative Voltage) เข้าที่ VBUS นอกจากนี้ควรตรวจสอบความร้อนของจุดบัดกรีหากใช้งานที่กระแสสูงต่อเนื่อง Datasheet Texas Instruments INA228 Datasheet Manual Not valid
