PWM Pulse สัญญาณเครื่องกําเนิดไฟฟ้า DC 8-24V Stepper มอเตอร์ควบคุมความเร็วตัวควบคุม Governor สวิทช์ควบคุมความเร็ว 12V 24V

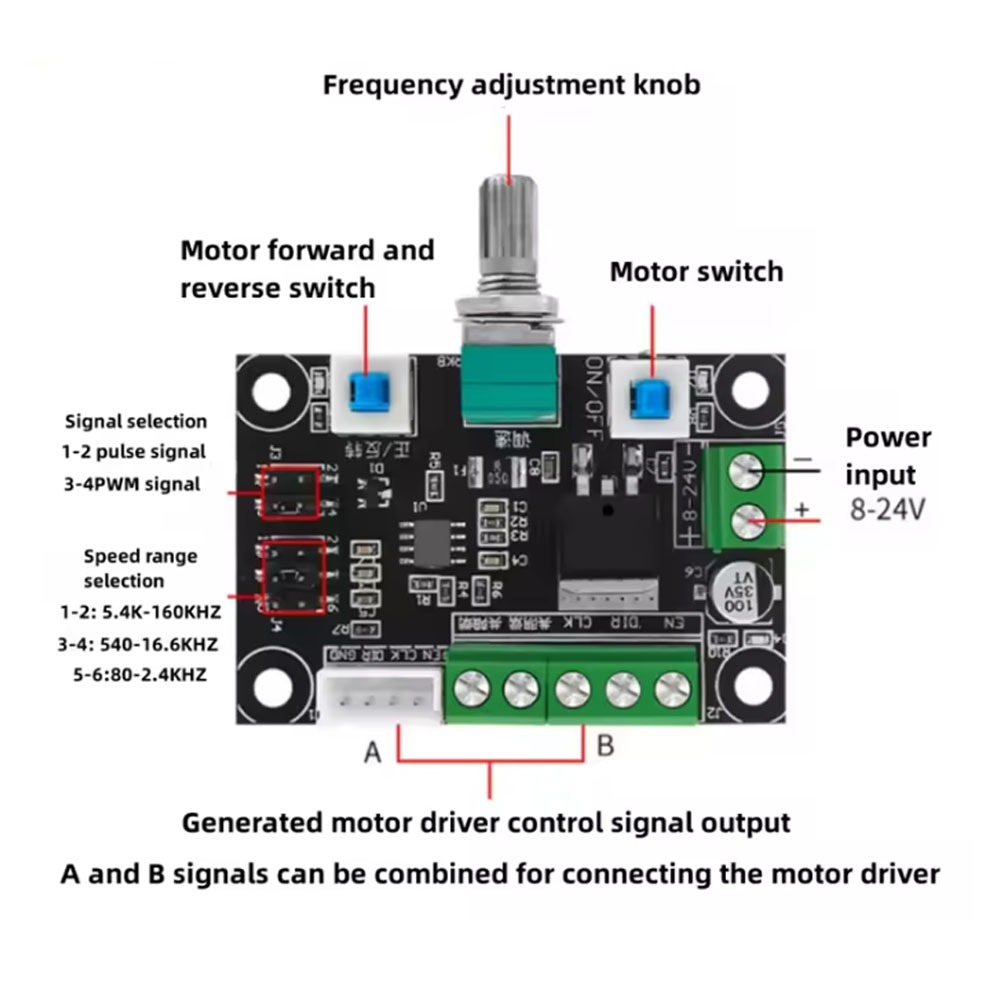

คำอธิบายคำอธิบาย คุณสมบัติ: 1 โมดูลนี้เป็นโมดูลรุ่นพัลส์จัดหาสัญญาณควบคุมไปยังไดรเวอร์สเต็ปเปอร์เพื่อควบคุมสเต็ปเปอร์มอเตอร์จะต้องติดตั้งไดรฟ์ ตัวควบคุมที่เรียบง่าย + มอเตอร์สเต็ปเปอร์ + มอเตอร์สเต็ปเปอร์ + แหล่งจ่ายไฟ DC สามารถประกอบด้วยแพลตฟอร์มควบคุมชุดง่ายๆ 3, คอนโทรลเลอร์มีสัญญาณความถี่ต่ำสูง 5.4k-160khz, กลาง 540-16.6khz, ต่ำ 80-2.4khz รวม 3 ชนิดของสัญญาณความถี่ต่ำสามารถใช้เพื่อเลือกจัมเปอร์ได้ 4 สามารถผลิตสัญญาณพัลส์ยังสามารถผลิตสัญญาณ PWM สามารถเลือกจัมเปอร์ได้ ความถี่ในการวัด: PUL และปลายแคโทดทั่วไป 5 ความถี่ในการวัด: PUL และปลายแคโทดทั่วไป ไดรเวอร์ stepper ที่แตกต่างกันอาจทำเครื่องหมายชื่อแตกต่างกัน PUL = PULS = CLK Pulse DIR = CW = ทิศทาง CWW = CWW วิธีการเชื่อมต่อขั้วบวกขั้วบวกทั่วไป (B) EN + PUL + DIR + เชื่อมต่อเข้าด้วยกันกับ com + EN- เชื่อมต่อ EN- เชื่อมต่อ EN- เชื่อมต่อ EN พัล PUL- เชื่อมต่อ CLK DIR- เชื่อมต่อ DIR- เชื่อมต่อ DIR DIR วิธีการเชื่อมต่อแคโทดทั่วไป (B) EN- PUL- DIR- เชื่อมต่อเข้าด้วยกันกับ com- EN + เชื่อมต่อ EN PUL + เชื่อมต่อ CLK DIR + เชื่อมต่อ DIR
