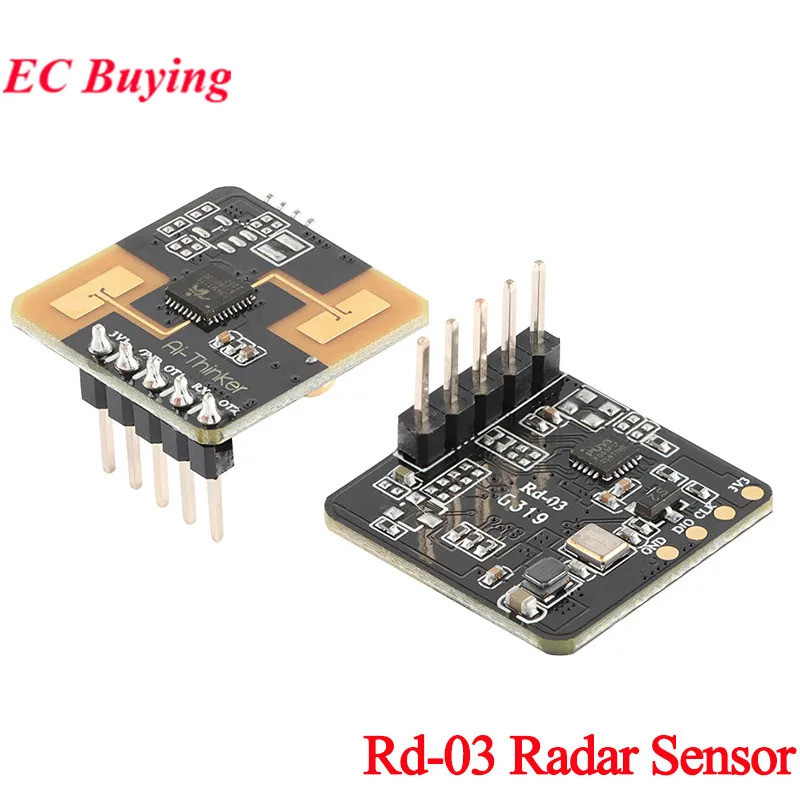

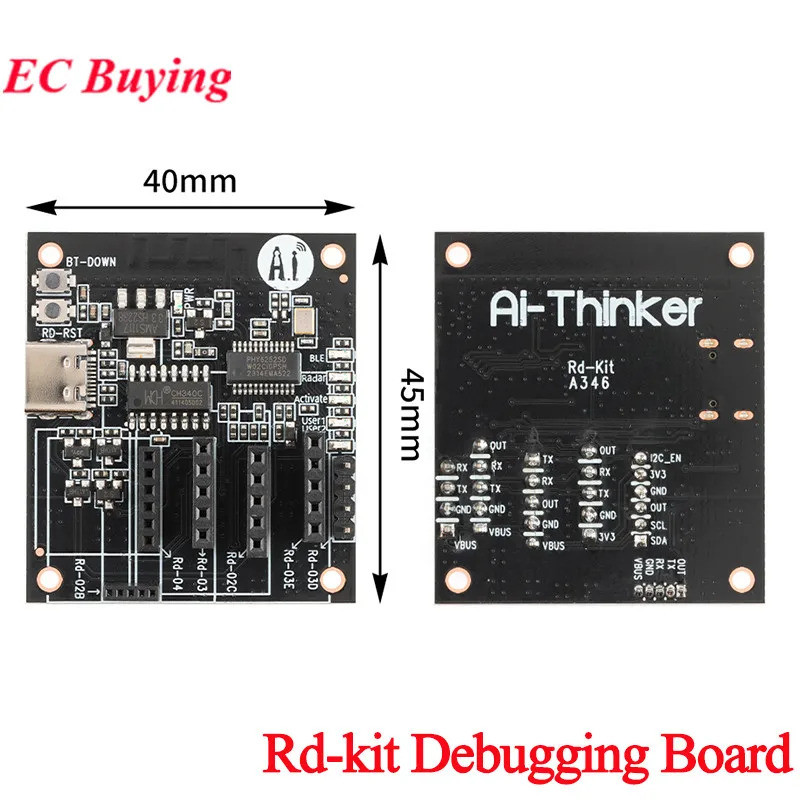

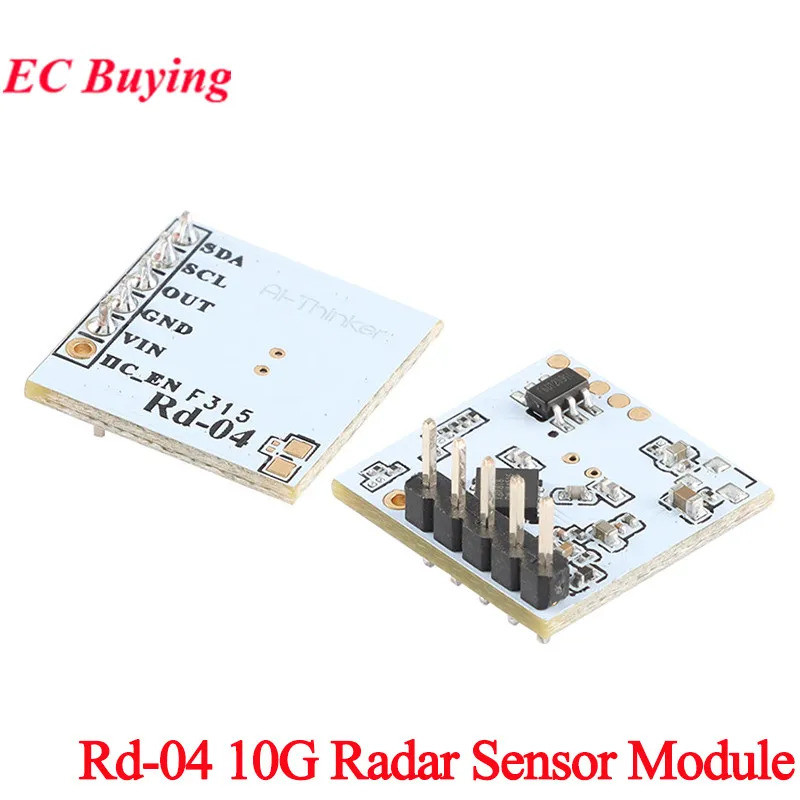

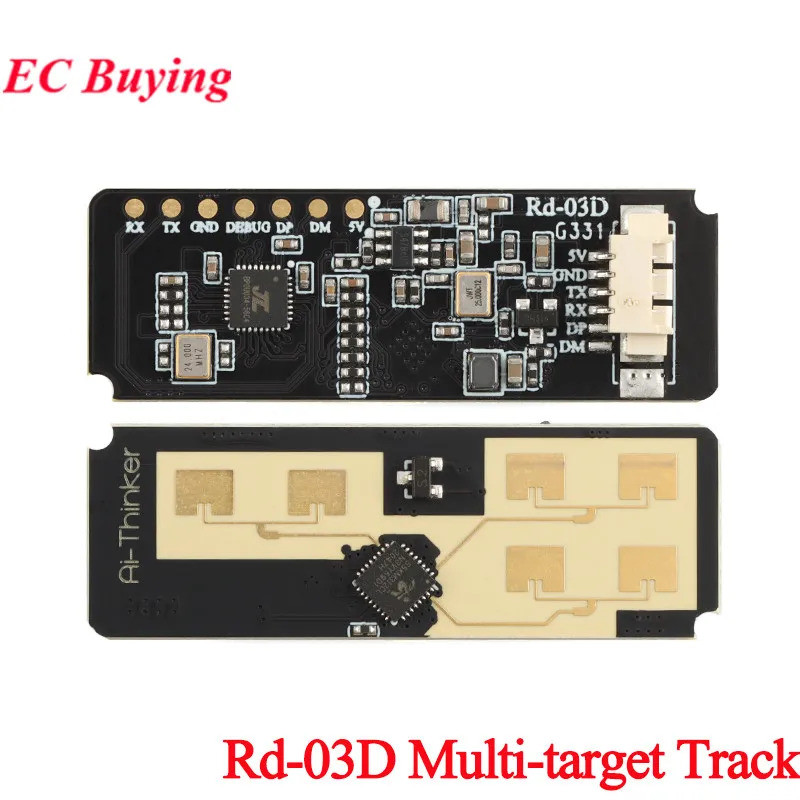

Rd-03 Rd-03D Rd-03E Rd-04 Rd-kit 24G 10G เซ็นเซอร์เรดาร์การเคลื่อนไหวร่างกายมนุษย์ Precisionตั้งแต่ตําแหน่ง Gesture Recognitioning PCB

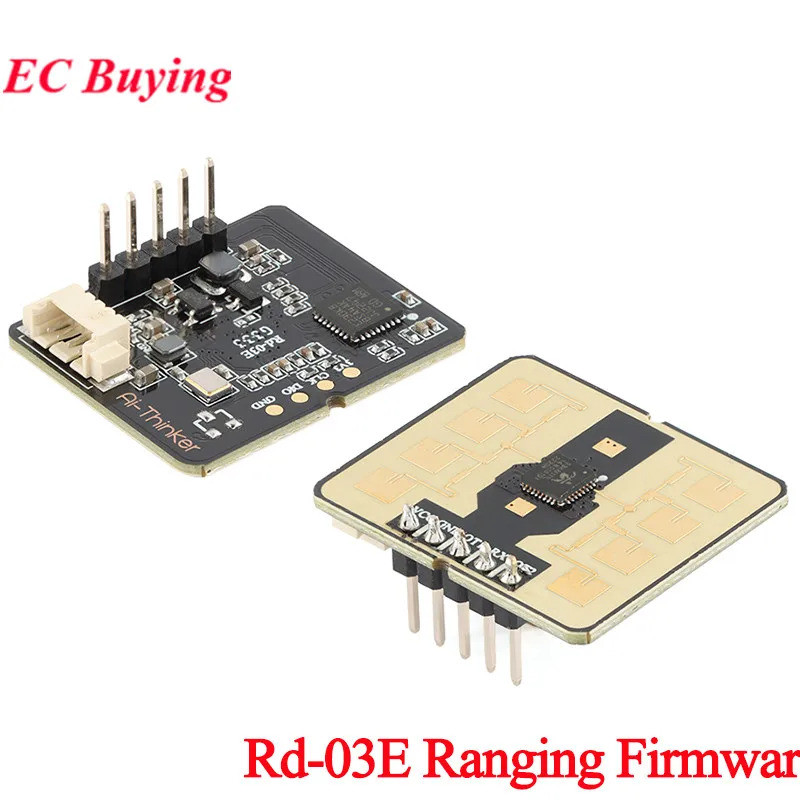

ชิป S3KM111L ของ Silicon Microelectronics Rd-03E เป็นโมดูลเรดาร์ที่ติดตั้งชิป S3KM111L ของ Silicon Microelectronics S3KM111L เป็นเซ็นเซอร์คลื่นไมโครคอนโทรลเลอร์มิลลิเมตรในตัว SoC ที่ใช้เทคโนโลยีตัวรับส่งสัญญาณเรดาร์ FMCW ที่ทำงานในย่านความถี่ K 24 GHz พร้อมแบนด์วิดท์มอดูเลตสูงสุด 1 GHz ต่อการสแกนความถี่เดียว โมดูลนี้ใช้อัลกอริทึมการตรวจจับสัญญาณขั้นสูงของชิป FMCW และ S3 ซีรี่ส์รวมกับการประมวลผลสัญญาณเรดาร์ที่เป็นกรรมสิทธิ์ของ MCU และอัลกอริทึมการตรวจจับการแสดงตนอัจฉริยะในตัวเพื่อให้ได้ช่วงและท่าทางของร่างกายมนุษย์ที่แม่นยำ การจดจำ. นักพัฒนาสามารถแสดงข้อมูลระยะทางและท่าทางแบบเรียลไทม์ผ่านเครื่องมือคอมพิวเตอร์ของโฮสต์ได้ โมดูล Rd-03E สามารถตรวจจับและระบุร่างมนุษย์ที่เคลื่อนไหวและเคลื่อนไหวขนาดเล็ก และรายงานระยะทางแบบเรียลไทม์ ข้อมูลดังกล่าวสามารถตรวจจับเป้าหมายและท่าทางในพื้นที่ที่กำหนดและรายงานผลแบบเรียลไทม์ ใช้กันอย่างแพร่หลายในสถานการณ์ AloT ต่างๆ โมดูลนี้มีลักษณะของประสิทธิภาพแบบเรียลไทม์ที่แข็งแกร่งความแม่นยำสูงช่วงที่หลากหลายและการกำหนดค่าพารามิเตอร์อัลกอริทึมที่ยืดหยุ่น เฟิร์มแวร์จดจำท่าทาง Rd-03E ส่วนใหญ่หมายถึงการจดจำการเคลื่อนไหวของมือขึ้นและลงและส่วนใหญ่ใช้ในสถานการณ์เช่นการเปิดฝา / เปิดฝาชักโครกของห้องน้ำอัจฉริยะ มันไม่ได้หมายถึงการรับรู้ท่าทางเช่น "ตกลง", "ใช่" และ "ดี" ข้อสังเกต: 1. ทิศทางบวกและลบคือมุมเอซิมิวธ และทิศทางขึ้นและลงเป็นมุมเอียง 2. ช่วงการตรวจจับที่แม่นยำช่วงมุม azimuth ± 20 มุมสนาม± 45 3. ช่วงมุมของการจดจำร่างกายมนุษย์ที่เคลื่อนไหวคือมุมทิศทาง± 20 มุมพิทช์± 45 และช่วงการตรวจจับคือ 0.3 ม. ~ 6 ม. 4. ช่วงเชิงมุมของการตรวจจับร่างกายมนุษย์ไมโครโมชั่นคือมุมทิศทาง± 20 มุมพิทช์± 45 และช่วงการตรวจจับคือ 0.3 ม. ~ 3.5 ม. 5. ช่วงการตรวจจับการเคลื่อนไหวมีมุมทิศทาง± 20 มุมระยะห่าง± 40 และช่วงระยะการตรวจจับ 0.3~2.2 ม. ในพื้นที่ภาคส่วน 6. การจดจำท่าทางและการตรวจสอบช่วงทิศทางของร่างกายด้วยไมโครโมชั่น± 30 มุมพิทช์± 40 ระยะการตรวจจับพื้นที่ภาค 0.5~1 ม
