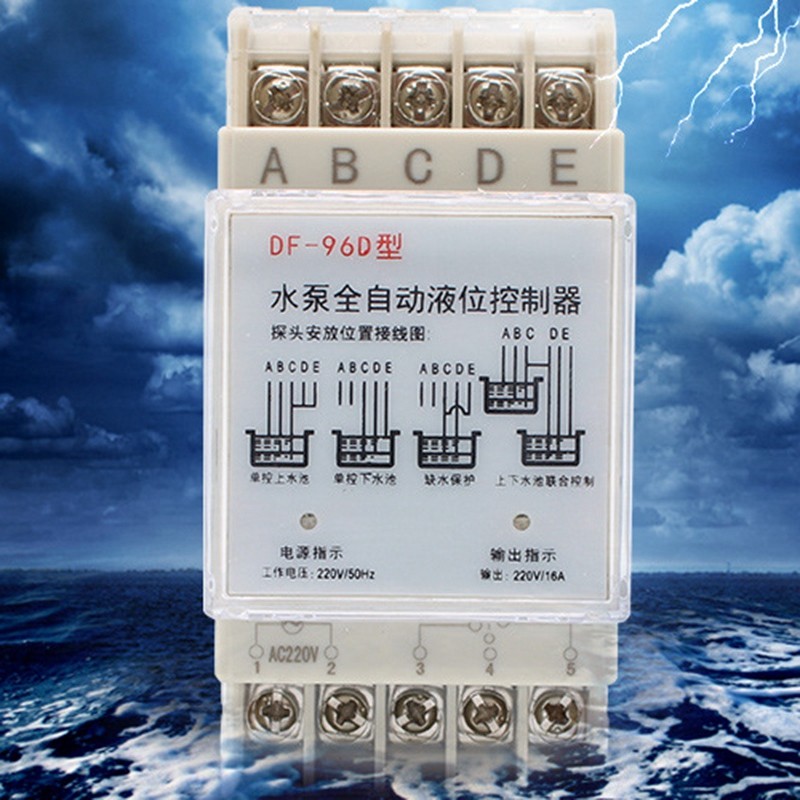

DF-96D เครื่องควบคุมระดับน้ําอัตโนมัติปั๊ม Cistern สวิตช์ของเหลวอัตโนมัติ 220V สวิตช์รีเลย์

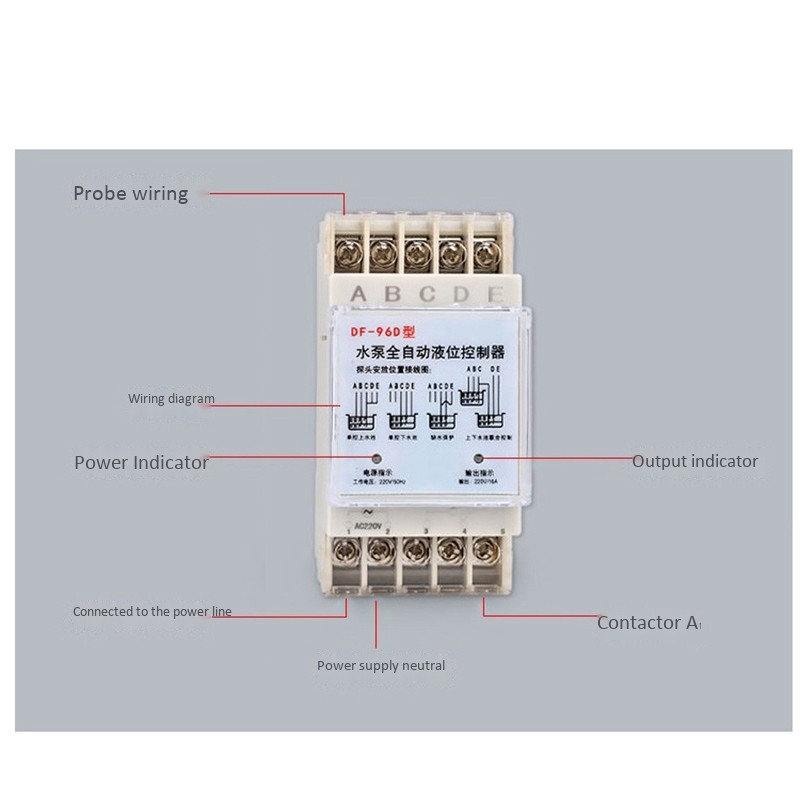

สระว่ายน้ำ UP แบบควบคุมเดียว (ที่เก็บน้ำ): A- จุดควบคุมระดับน้ำด้านบน เมื่อระดับน้ำถึงจุดหนึ่งหัววัดให้สัมผัสน้ำและคอนโทรลเลอร์สามารถหยุดปั๊มได้โดยอัตโนมัติ B (สีน้ำเงิน) - จุดควบคุมระดับน้ำที่ต่ำกว่า เมื่อระดับน้ำลงจากจุด B หัววัดจะพ้นน้ำและคอนโทรลเลอร์สามารถปั๊มได้โดยอัตโนมัติ C (สีดำ) - ควรวางไว้ที่ด้านล่างของสระว่ายน้ำเป็นเส้นทั่วไป D (สีเขียว) และ E (สีเหลือง) เชื่อมต่อกับ C (สีดำ) สระว่ายน้ำควบคุมเดี่ยวลง (น้ำระบาย): E- จุดควบคุมระดับน้ำด้านบน เมื่อระดับน้ำถึงจุด E หัววัดสัมผัสน้ำและคอนโทรลเลอร์สามารถปั๊มได้โดยจุดควบคุมระดับน้ำอัตโนมัติ D-Lower เมื่อระดับของเหลวหลุดออกจากจุด D หัววัดออกจากน้ำและคอนโทรลเลอร์จะหยุดปั๊มโดยอัตโนมัติควรวางไว้ที่ด้านล่างของสระว่ายน้ำเป็นเส้นทั่วไป A และ B-disconnected การขาดการป้องกันน้ำ: จุดควบคุมระดับน้ำ C และ D-Lower เมื่อระดับน้ำลงจากจุดนี้หัววัด C หรือ D ให้พ้นน้ำและคอนโทรลเลอร์สามารถหยุดปั๊มได้โดยอัตโนมัติ E และ C-short-connected A และ B-disconnected การควบคุมร่วมกันการติดตั้งสระว่ายน้ำขึ้นและลงคำแนะนำ :มีจุดควบคุมระดับน้ำบนสระว่ายน้ำ UP เมื่อระดับน้ำถึงจุดหนึ่งหัววัดสัมผัสน้ำและคอนโทรลเลอร์สามารถหยุดปั๊มได้โดยจุดควบคุมระดับน้ำอัตโนมัติ B-Lower ในสระว่ายน้ำ UP เมื่อระดับน้ำหลุดออกจากจุดหนึ่งหัววัดจะพ้นน้ำและคอนโทรลเลอร์สามารถปั๊มได้โดยอัตโนมัติ ควรวาง C-Shoid ไว้ที่ด้านล่างของสระว่ายน้ำ UP และลงเป็นสายน้ำทั่วไป จุดควบคุมระดับน้ำ D-Lower ในสระว่ายน้ำลงล่าง เมื่อระดับน้ำลงจากจุด D หัววัดให้พ้นมือและตัวควบคุมสามารถหยุดปั๊มได้โดยจุดควบคุมระดับน้ำอัตโนมัติ E-Upper ในสระว่ายน้ำลง เมื่อระดับน้ำถึงจุด E หัววัดจะถึงน้ำและคอนโทรลเลอร์สามารถปั๊มได้โดยอัตโนมัติ จากนั้นสระว่ายน้ำก็เริ่มระบายน้ำ ถ้าไม่ E point ตัดการเชื่อมต่อ ประเภท: DF-96D รุ่นอัพเดท แรงดันไฟฟ้าที่ใช้งานได้: AC 220V / 50HZ กระแสสูงสุดของกระแสไฟฟ้า: 10A (ใช้ความล่าช้า 30A) การติดตั้ง: Din Rail Mount การใช้พลังงานน้อยกว่า 2W เท่ากันการใช้พลังงานน้อยกว่า 2W สัญญาณส่ง: 500M ใช้ในการแก้ปัญหา: 1. เปิดเครื่อง แต่ไม่ทำงาน: ส่วนที่เหลือเป็น เอ. เอ. ลองดูว่าไฟสีแดงเปิดอยู่หรือไม่ ถ้าไม่ทำให้การเชื่อมต่อดีพอ 2. เมื่อระดับน้ำสูงกว่าหรือต่ำกว่าหัววัด แต่ปั๊มไม่ได้หรือหยุดโดยอัตโนมัติโปรดตรวจสอบดังต่อไปนี้ ส่วนที่เหลือเป็น เอ. เอ. หัววัดวางไว้สูงหรือต่ำเกินไปเพื่อให้ระดับน้ำเข้าถึงหรือเข้าถึงได้ไม่ว่าหัววัดจะถูกวางไว้สูงหรือต่ำเกินไปเพื่อให้ระดับน้ำเข้าถึงหรือเข้าถึงไม่ได้ บีบี. การเชื่อมต่อของสายบนและล่างหรือหัววัดมีความคลาดเคลื่อนโดยข้อผิดพลาดหรือเชื่อมต่อสั้น ๆ ค. หากต้องการตรวจสอบหัววัดว่าเป็นสนิมหรือไม่หรือการเชื่อมต่อนั้นดีพอ D. C- ตรวจสอบบรรทัดทั่วไปว่าจะวางไว้ที่ด้านล่างสุดของสระว่ายน้ำหรือไม่ สีครีม - ขาว วัสดุ: พลาสติก ขนาด: 100 * 50 * 75 มม สิ่งของในบรรจุภัณฑ์: สิ่งของในบรรจุภัณฑ์ ตัวควบคุมระดับ 1 * เฉพาะเนื้อหาแพคเกจข้างต้นไม่รวมผลิตภัณฑ์อื่น ๆ การแสดงผลที่แตกต่างกันอาจทำให้สีของรายการในภาพแตกต่างจากของจริงเล็กน้อยหมายเหตุ: แสงและการแสดงผลที่แตกต่างกันอาจทำให้สีของรายการในภาพแตกต่างจากของจริงเล็กน้อย การวัดข้อผิดพลาดที่อนุญาตคือ +/- 1-3 ซม.
