โมดูลหน้าจอ TFT LCD ST7789 SPI 1.3 1.54 2.0 inch Touch IPS Display Module SDcard Massmore

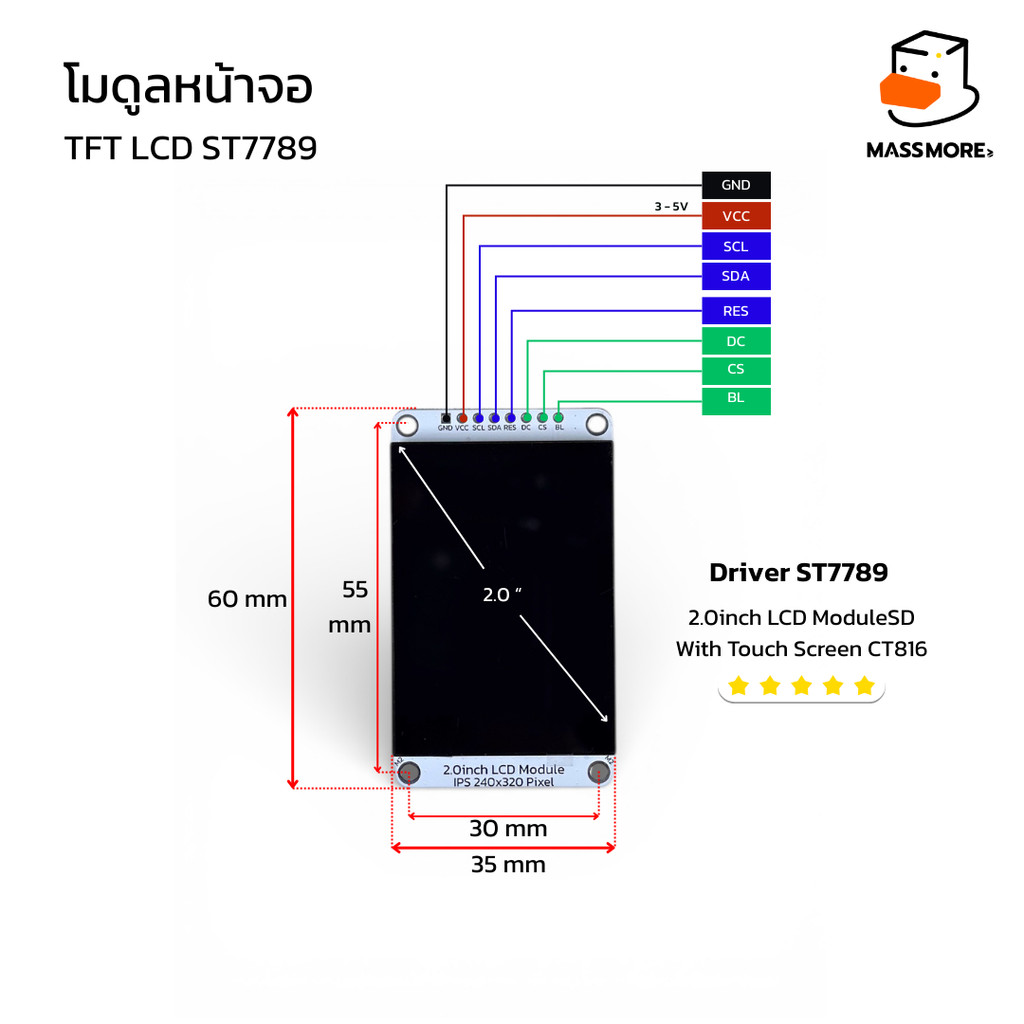

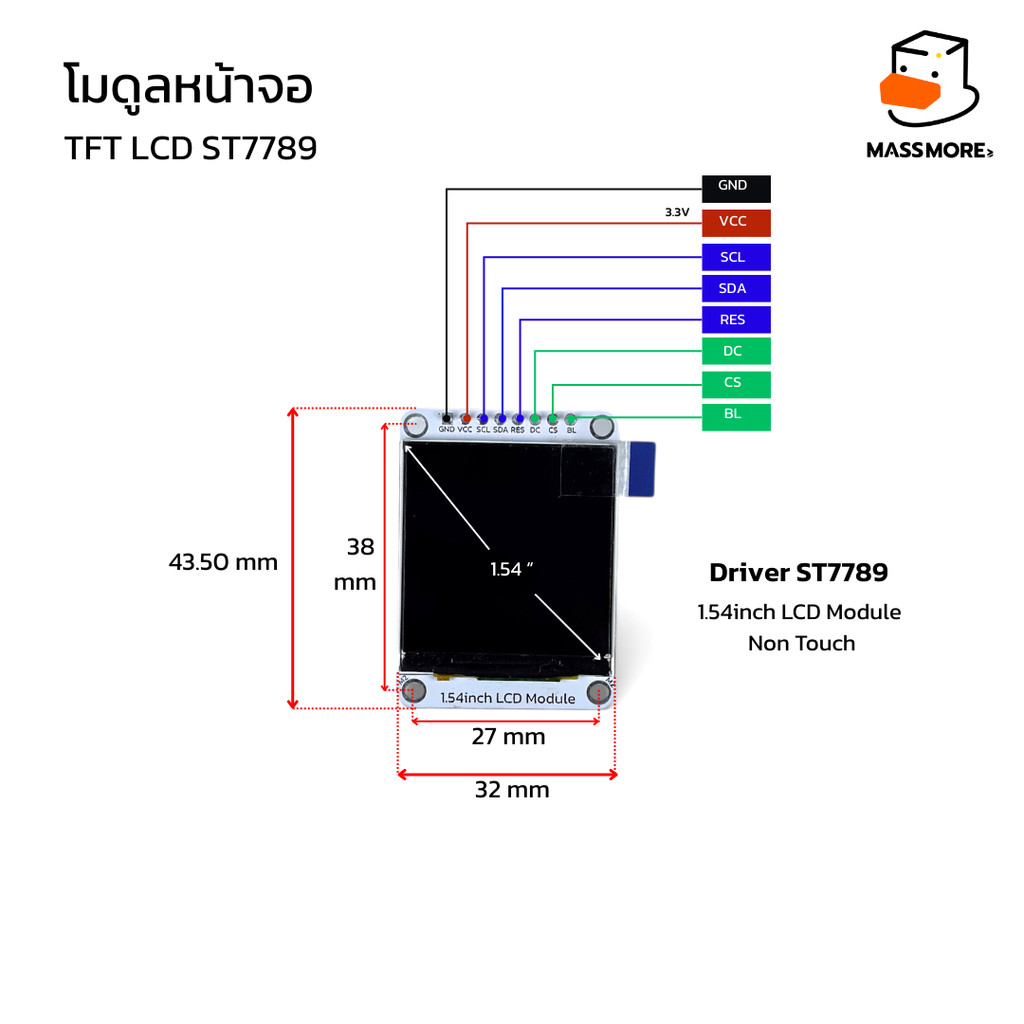

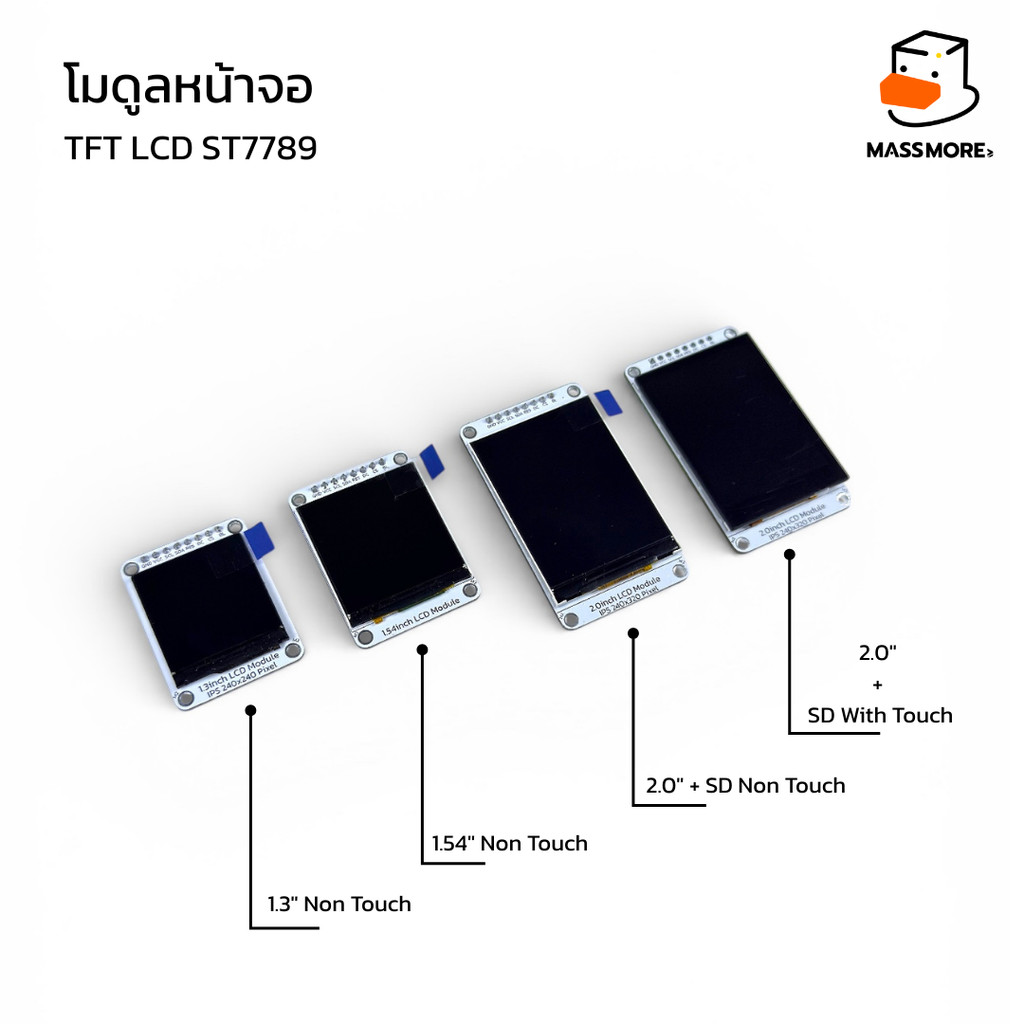

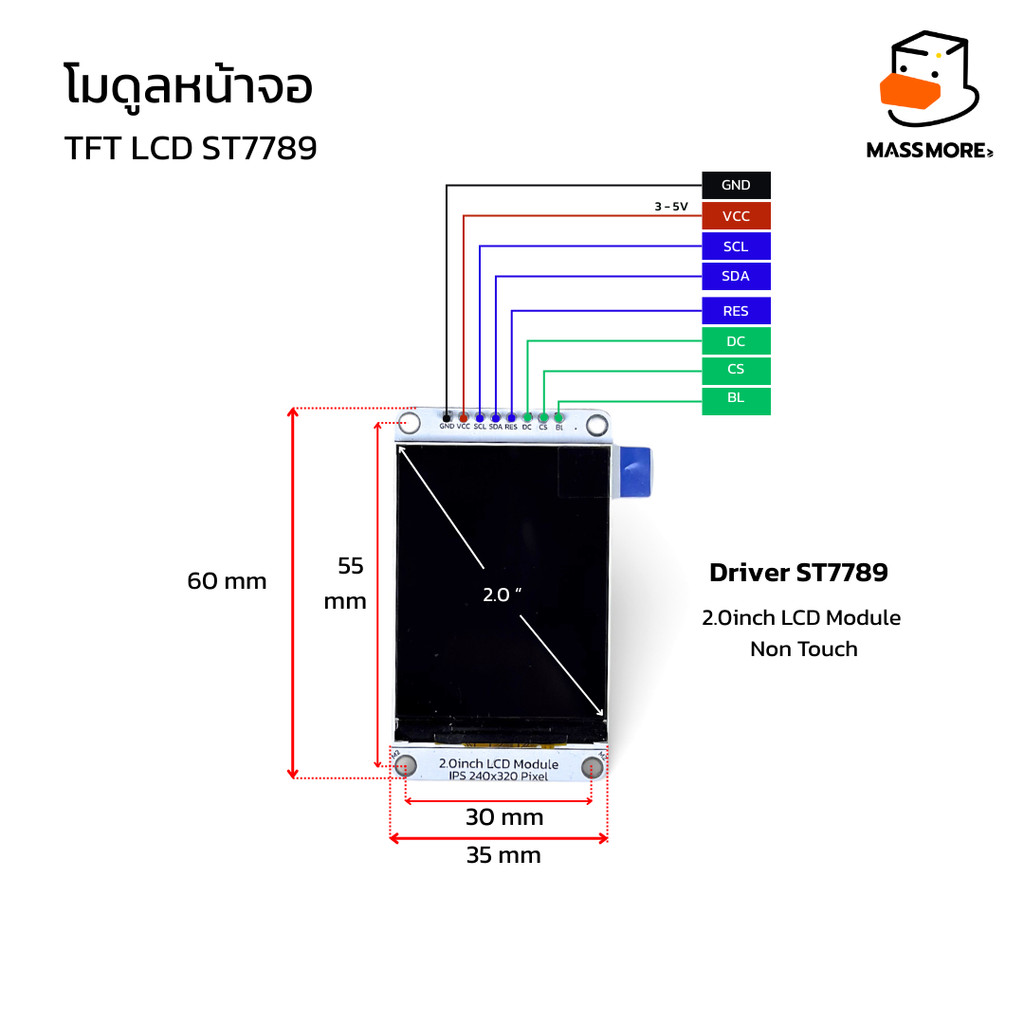

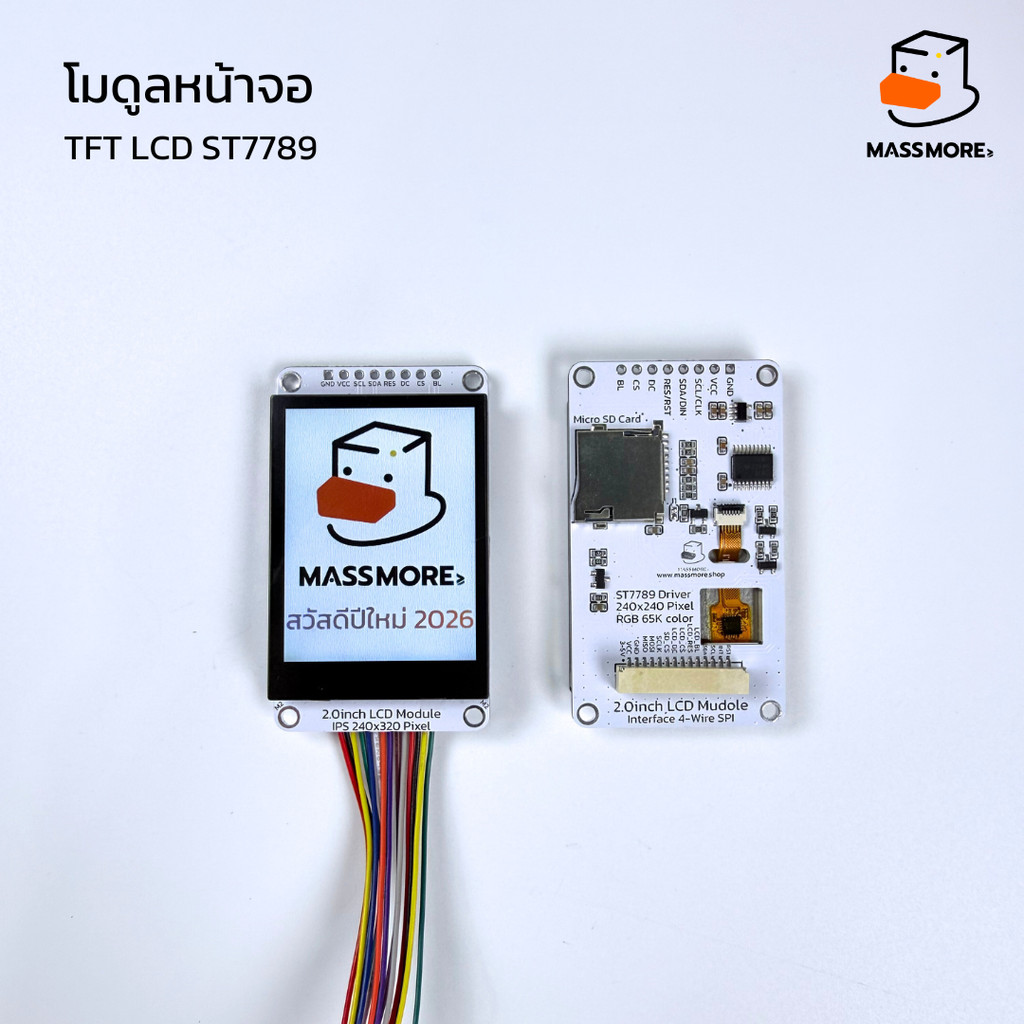

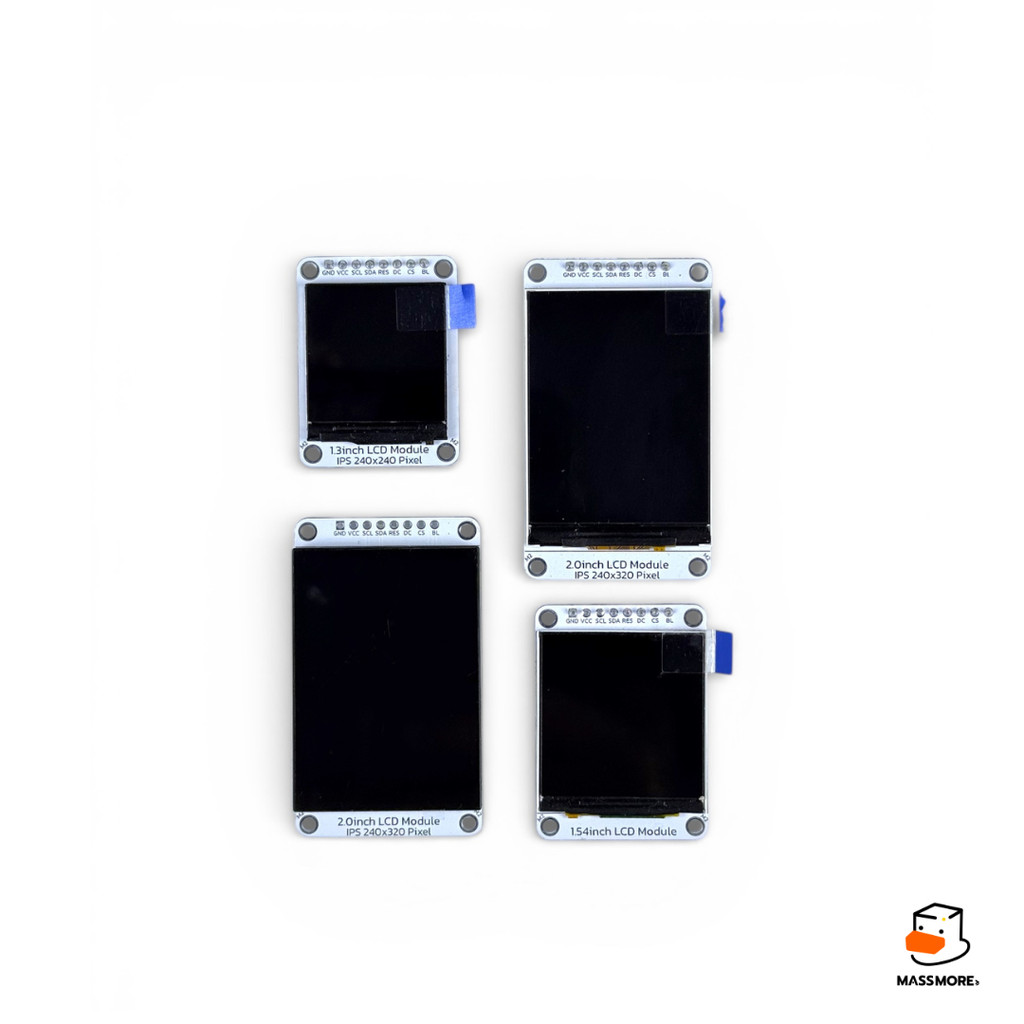

1. ชื่อสินค้า (Product) : โมดูลหน้าจอ TFT LCD ST7789 SPI 1.3 / 1.54 / 2.0 นิ้ว Touch IPS Display Module พร้อมช่องเสียบ SD card โดย Massmore 2. ตัวเลือกสินค้า (Product Options) 📌1.3" ST7789 Non Touch: หน้าจอขนาด 1.3 นิ้ว ความละเอียด 240x240 พิกเซล (ไม่มีระบบสัมผัส) 📌1.54" ST7789 Non Touch: หน้าจอขนาด 1.54 นิ้ว ความละเอียด 240x240 พิกเซล (ไม่มีระบบสัมผัส) 📌2.0" ST7789 with SD card Non Touch: หน้าจอขนาด 2.0 นิ้ว ความละเอียด 240x320 พิกเซล พร้อมช่องเสียบ SD card (ไม่มีระบบสัมผัส) 📌2.0" ST7789 with SD card and Capacitive Touch CST816: หน้าจอขนาด 2.0 นิ้ว ความละเอียด 240x320 พิกเซล พร้อมช่องเสียบ SD card และระบบสัมผัสแบบ Capacitive (IC CST816) 3. แนะนำ (Introduction) โมดูลหน้าจอแสดงผลซีรีส์ ST7789 จาก Massmore เป็นจอภาพชนิด IPS (In-Plane Switching) ที่ให้ความคมชัดสูง สีสันสดใส และมีมุมมองที่กว้างถึง 170 องศา เชื่อมต่อผ่านโปรโตคอล SPI ซึ่งใช้สายสัญญาณน้อย เหมาะสำหรับการใช้งานร่วมกับไมโครคอนโทรลเลอร์หลากหลายชนิด เช่น Arduino, ESP32, STM32 และ Raspberry Pi โดยมีให้เลือกใช้งานตั้งแต่ขนาดเล็กกะทัดรัดไปจนถึงขนาด 2.0 นิ้วที่รองรับการอ่านข้อมูลจาก SD card และระบบสัมผัสแม่นยำ เพื่อตอบโจทย์การสร้างสรรค์อุปกรณ์อัจฉริยะ (Smart Devices) และโปรเจกต์ IoT ในยุคปัจจุบัน 4. คุณสมบัติ (Features) เทคโนโลยี IPS: ให้สีสันที่แม่นยำและมองเห็นได้ชัดเจนจากทุกมุมมอง ไดรเวอร์ ST7789: เป็นมาตรฐานสากล รองรับไลบรารีการเขียนโปรแกรมที่หลากหลาย ความละเอียดสูง: 240x240 และ 240x320 พิกเซล ให้ภาพที่เนียนละเอียด การเชื่อมต่อ SPI: ใช้พินน้อย ประหยัดทรัพยากรของไมโครคอนโทรลเลอร์ ฟังก์ชันเสริม (รุ่น 2.0"): มาพร้อมช่องเสียบ Micro SD Card สำหรับจัดเก็บรูปภาพหรือข้อมูล ระบบสัมผัส (รุ่น Touch): ใช้เทคโนโลยี Capacitive ผ่านชิป CST816 รองรับการตอบสนองที่รวดเร็วและลื่นไหล 5. ข้อมูลสินค้า (Spec data) แรงดันไฟฟ้าที่ใช้งาน: 3.3V (แนะนำ) ถึง 5V (ผ่านวงจร Voltage Regulator บนบอร์ด) ระดับแรงดันสัญญาณโลจิก: 3.3V (หากใช้กับ 5V ควรมี Buffer หรือ Level Shifter) การเชื่อมต่อหน้าจอ: 4-wire SPI ทิศทางการมอง: รอบด้าน (Full Viewing Angle) ประเภทหน้าจอ: TFT LCD สี 65K/262K สี 6. ข้อมูลทางเทคนิค (Specification) ขนาด 1.3 นิ้ว และ 1.54 นิ้ว Resolution: 240 x 240 Pixels Controller: ST7789V Interface: 7-Pin SPI (GND, VCC, SCL, SDA, RES, DC, BLK) Active Area: 23.4 x 23.4 mm (1.3") / 27.72 x 27.72 mm (1.54") ขนาด 2.0 นิ้ว (Non Touch / Touch) Resolution: 240 x 320 Pixels Controller: ST7789V Touch Controller: CST816 (เฉพาะรุ่น Touch) เชื่อมต่อผ่าน I2C Storage: Micro SD Card Slot เชื่อมต่อผ่าน SPI Interface: Multi-pin Header (รองรับทั้งการแสดงผล, SD Card และ Touch) 7. เปรียบเทียบ (Comparison) ในรุ่นขนาด 1.3" และ 1.54" จะเน้นความกะทัดรัด เหมาะสำหรับอุปกรณ์สวมใส่หรืออุปกรณ์แสดงผลสถานะขนาดเล็ก ส่วนรุ่น 2.0" จะมีความโดดเด่นในด้านพื้นที่การแสดงผลที่มากกว่า และถูกออกแบบมาเพื่อการใช้งานที่ซับซ้อนขึ้นด้วยการเพิ่มช่อง SD Card เข้ามา ทำให้สามารถเก็บไฟล์รูปภาพ .bmp เพื่อดึงมาแสดงผลบนหน้าจอได้โดยไม่เปลืองหน่วยความจำของตัวประมวลผลหลัก สำหรับรุ่น Capacitive Touch 8. ตารางเปรียบเทียบสินค้า (Comparison Table) 9. ตัวอย่างการใช้งาน (Applications) - Smart Watch DIY: สร้างนาฬิกาอัจฉริยะที่แสดงผลแจ้งเตือนและวัดอัตราการเต้นของหัวใจ - IoT Dashboard: แสดงค่าอุณหภูมิ ความชื้น และกราฟสถานะของระบบ Smart Home - Media Player: ใช้รุ่น 2.0" แสดงภาพถ่ายจาก SD Card หรือสร้างเครื่องเล่น MP3 ขนาดเล็ก - Control Panel: รุ่น Touch Screen ใช้ทำหน้าจอควบคุมเครื่องจักรหรือระบบสั่งการในโรงงาน - Educational Kits: ใช้เป็นอุปกรณ์เสริมสำหรับการเรียนรู้การเขียนโปรแกรมกราฟิกบนไมโครคอนโทรลเลอร์ 10. ตัวอย่างโปรแกรม github สำหรับการใช้งานที่เสถียรและเป็นที่นิยมที่สุด แนะนำไลบรารีดังนี้: 📌https://github.com/Massmore/SKU-1021-TFT-LCD-ST7789 - TFT_eSPI (ยอดนิยมสำหรับ ESP32/ESP8266): https://github.com/Bodmer/TFT_eSPI 11. เอกสารอ้างอิง (Documents) 📌https://www.massmore.shop/sku-1021 12. แพ็คเกจประกอบไปด้วย (Shipping List) - 1 x โมดูลหน้าจอ TFT LCD (ตามขนาดและตัวเลือกที่เลือกซื้อ) - 1 x ชุดพินเฮดเดอร์ (Pin Header) สำหรับการเชื่อมต่อ ❤️รับประกันสินค้ามีคุณภาพ 100% จากทางร้านค้า ❤️ 🔥 สินค้าพร้อมส่ง 🔥 โกดังไทย ไม่ต้องรอของนาน จัดส่งรวดเร็วทันใจ 🚚 มีบริการเก็บเงินปลายทาง 🚚 จัดส่งรวดเร็ววันจันทร์ - เสาร์ 🔸ทางร้างตัดรอบออเดอร์ 12:00 น. เพื่อให้ทันรอบขนส่งรถในแต่ละวัน🔸 👍🏻👍🏻มั่นใจ 100% ได้รับสินค้าแน่นอน👍🏻👍🏻 📌 สามารถออกบิลบริษัทได้ 📌 กรณีรับสินค้าไป ไม่ตรงสเปค/ใช้งานไม่ได้ สามารถทักแชท💬ติดต่อได้เลย ลูกค้าท่านใดที่ต้องการคำปรึกษา หรือสอบถามการใช้งานสามารถ Inbox เข้ามาได้เลย 🙏 ยินดีให้คำแนะนำ ขอบคุณครับ 🙏 #โมดูลหน้าจอ #TFTLCD #ST7789 #IPSDisplay #TouchScreen #CapacitiveTouch #CST816 #Massmore #Arduino #ESP32 #STM32 #RaspberryPi #จอสี #MicroSDCard #SPIInterface #ElectronicComponents #DIYProjects #IoTSolutions #SmartHome #GadgetDIY #เครื่องมือวัด #หน้าจอสัมผัส #ชุดเรียนรู้ไมโครคอนโทรลเลอร์ #GraphicDisplay #TFTDisplay #EmbeddedSystems #240x240 #240x320 #MakerThailand #เซนเซอร์ #โมดูลแสดงผล
