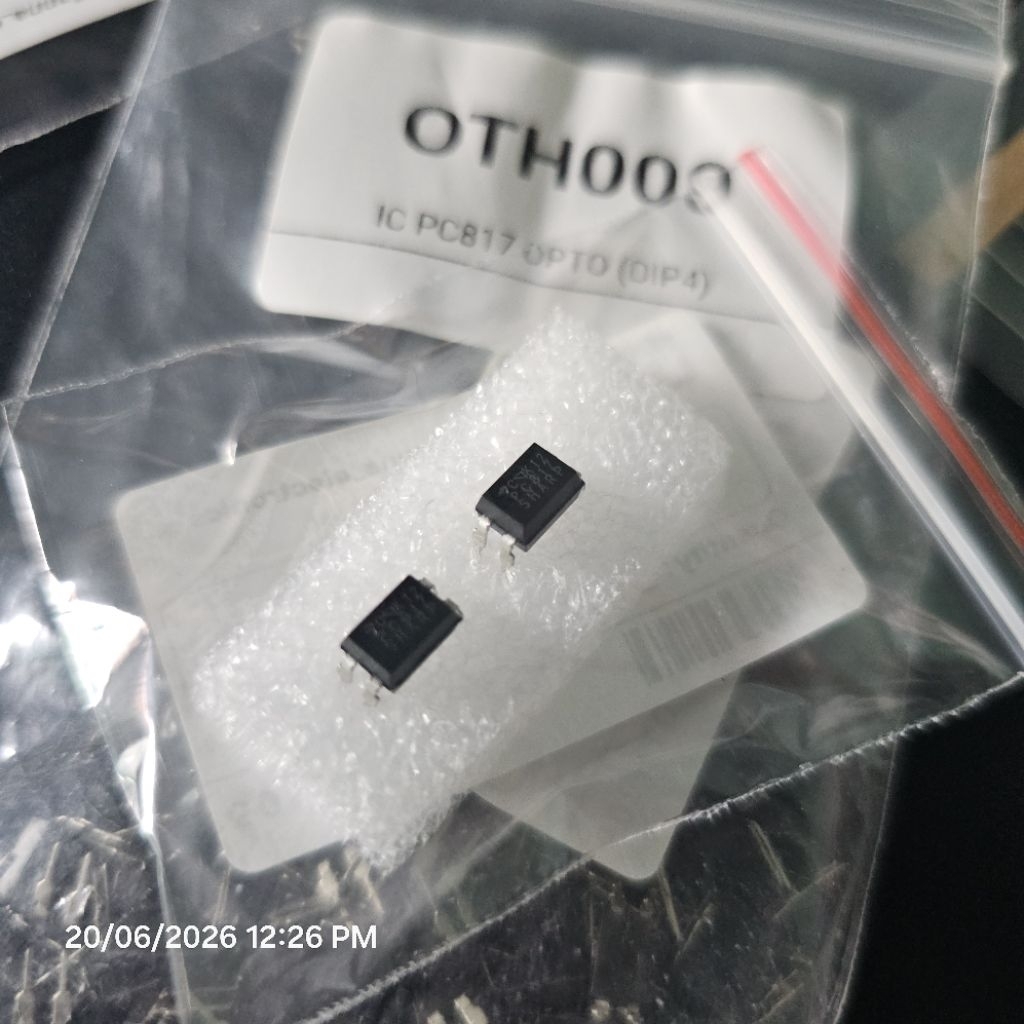

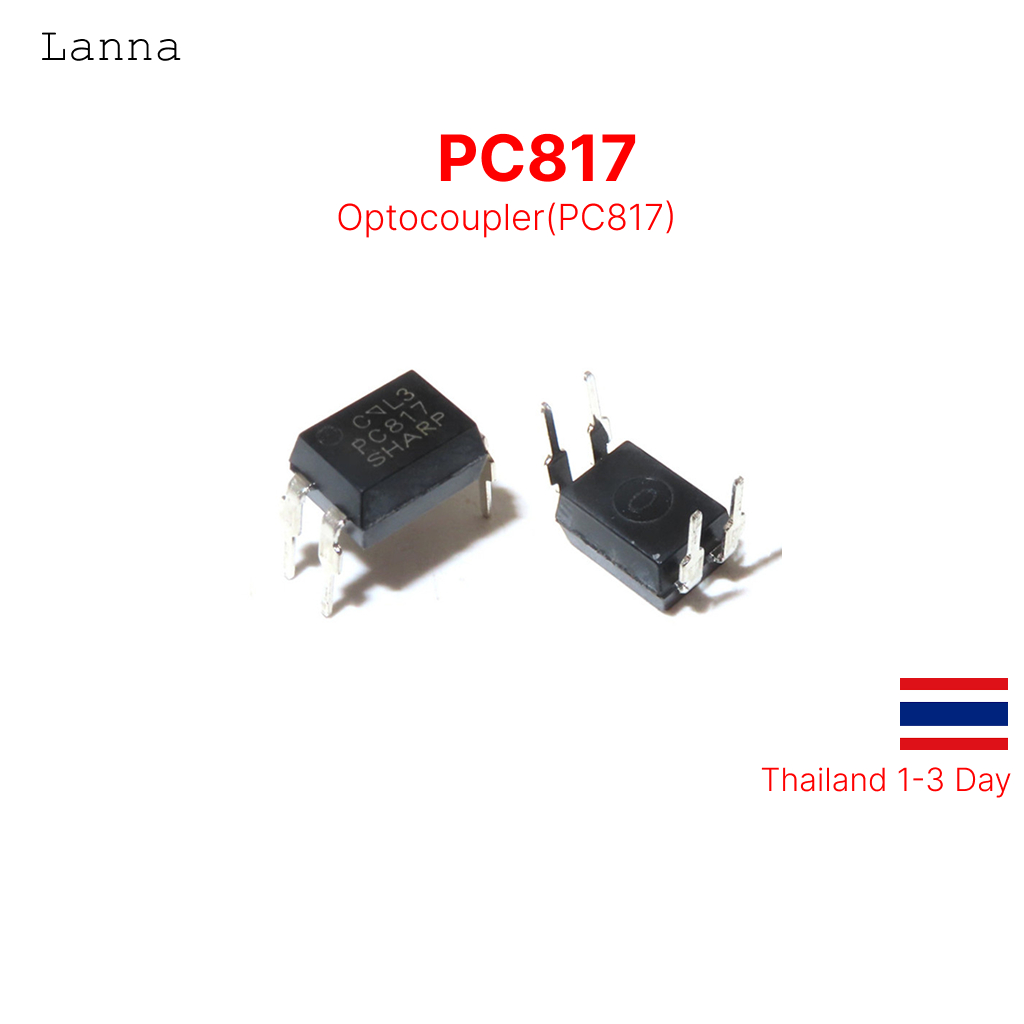

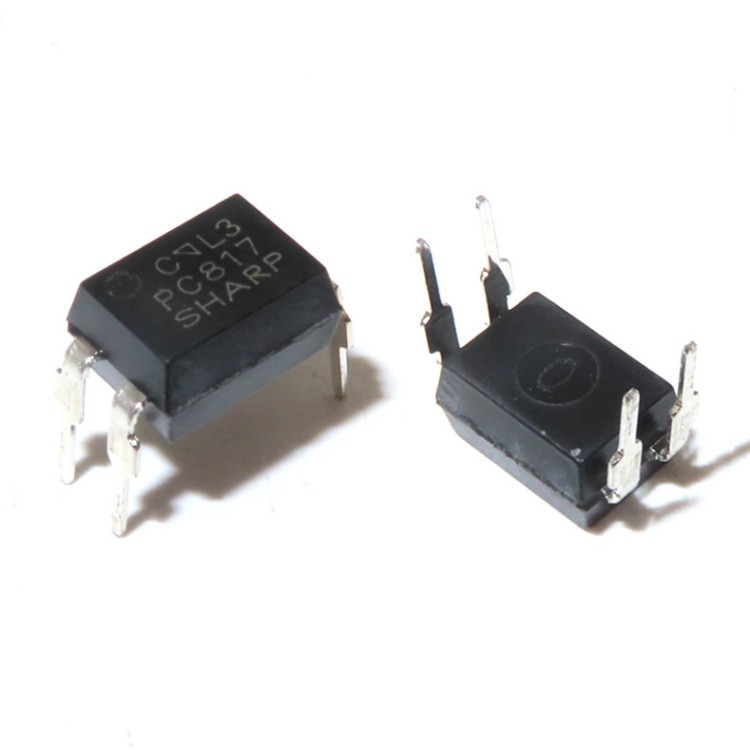

ไอซี PC817 Photocoupler แยกฝังไฟฟ้า ,สื่อสารต่างแรงดัน

IC PC817 เป็นอุปกรณ์ที่เรียกว่า Optocoupler หรือ Opto-Isolator ซึ่งทำหน้าที่เชื่อมต่อสัญญาณระหว่างวงจรสองส่วนโดยใช้ "แสง" เป็นตัวกลาง เพื่อแยกกราวด์และไฟฟ้าออกจากกันอย่างเด็ดขาด 1ชิ้น = 1ตัว 🧐สงใสในการใช้งานทักสอบถามก่อน🧐 🔎 พบปัญหาการใช้งานปรึกษาเบื้องต้นฟรี ทักแชทได้เลย หรือ Line: @667ijifgo 🚚จัดส่งมาตรฐาน ภาคเหนือ 1-2 วัน ภาคกลาง 2-3 วัน 🔧 สินค้าทุกชิ้นมีการรับประกัน 🔧 เปลี่ยนฟรีทันทีภายใน 7 วัน 📅 หากเกิดความเสียหายจากทางร้านและการขนส่ง 📑 รายละเอียดเพิ่มเติม หัวใจสำคัญของ PC817 คือการรวมเอา Infrared LED และ Phototransistor ไว้ในตัวถังเดียวกัน ช่วยป้องกันไม่ให้แรงดันไฟฟ้าสูงจากฝั่ง Output กระโดดข้ามไปทำความเสียหายให้กับไมโครคอนโทรลเลอร์ (เช่น ESP32 หรือ Arduino) ในฝั่ง Input 1. คุณสมบัติทางเทคนิค (Specifications) จำนวนช่อง: 1 ช่อง (Single Channel) แรงดันแยกกัน (Isolation Voltage): 5,000 Vrms (5kV) แรงดัน VCE สูงสุด: 35V (ฝั่ง Collector-Emitter) กระแส Collector สูงสุด: 50mA Current Transfer Ratio (CTR): 50% ถึง 600% (ที่ IF = 5mA, VCE = 5V) รูปแบบตัวถัง: DIP-4 (แบบขาเสียบ 4 ขา) ความเร็วในการตอบสนอง: Rise/Fall time ประมาณ 18$\mu$s 2. รายละเอียดขาใช้งาน (Pinout) มีทั้งหมด 4 ขา ดังนี้: ขา 1 (Anode): ขาบวกของ LED ภายใน (ฝั่ง Input) ขา 2 (Cathode): ขาลบของ LED ภายใน (ฝั่ง Input) ขา 3 (Emitter): ขา E ของ Phototransistor (ฝั่ง Output) ขา 4 (Collector): ขา C ของ Phototransistor (ฝั่ง Output)
