PD100W Fast Charging โมดูล 4S แบตเตอรี่ป้องกัน Board TFT หน้าจอสีดิจิตอลจอแสดงผล Power Bank เมนบอร์ด

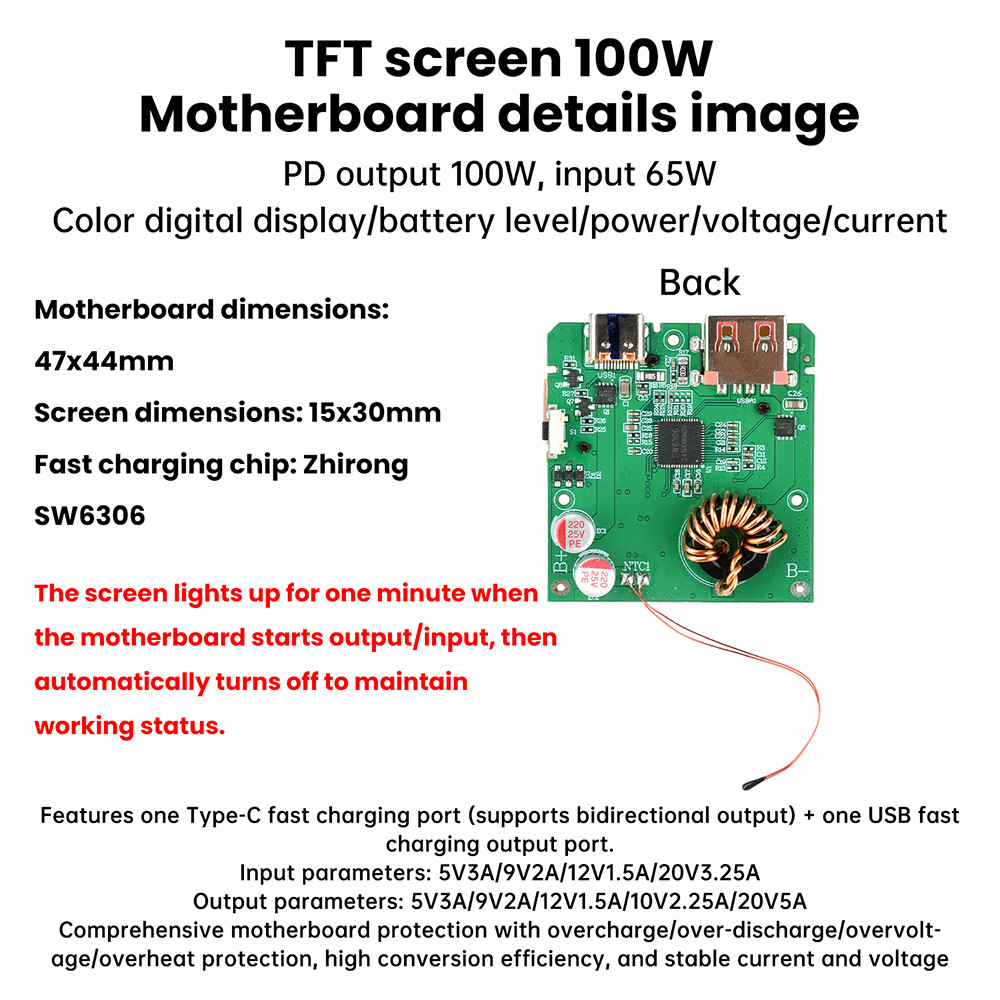

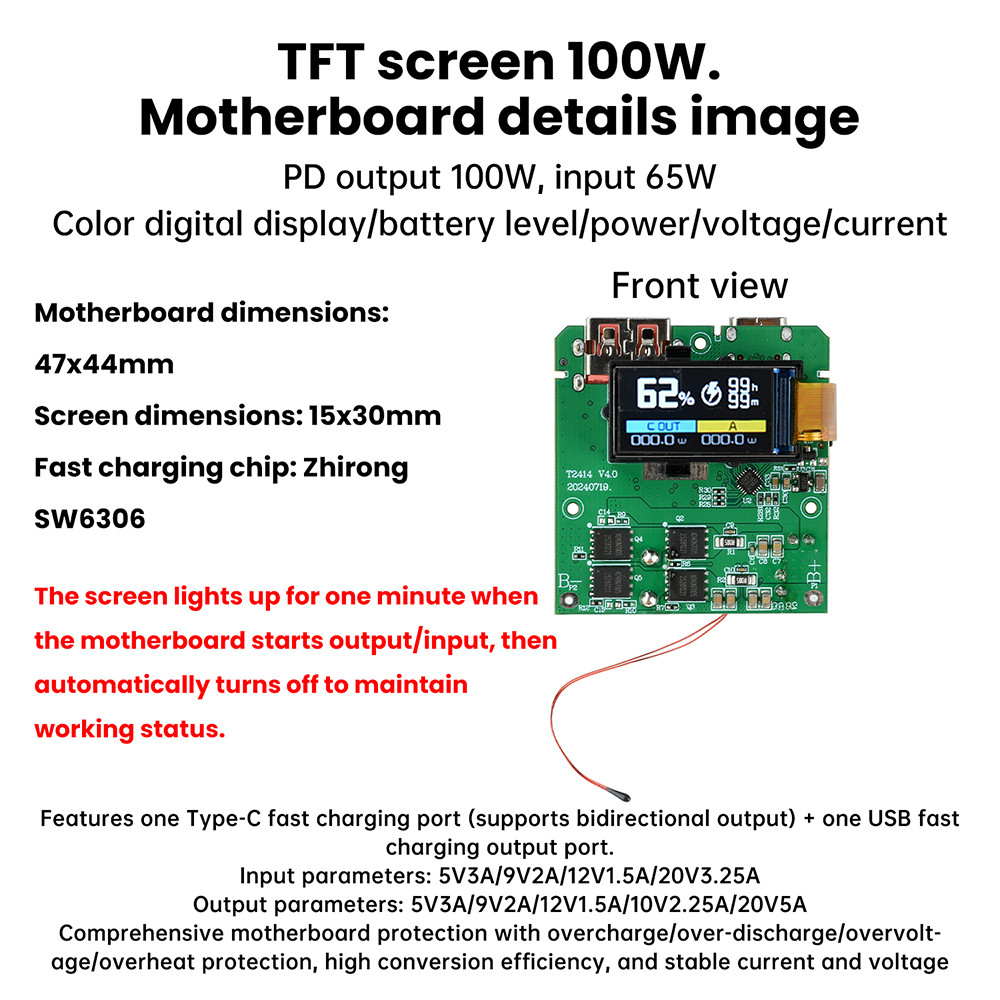

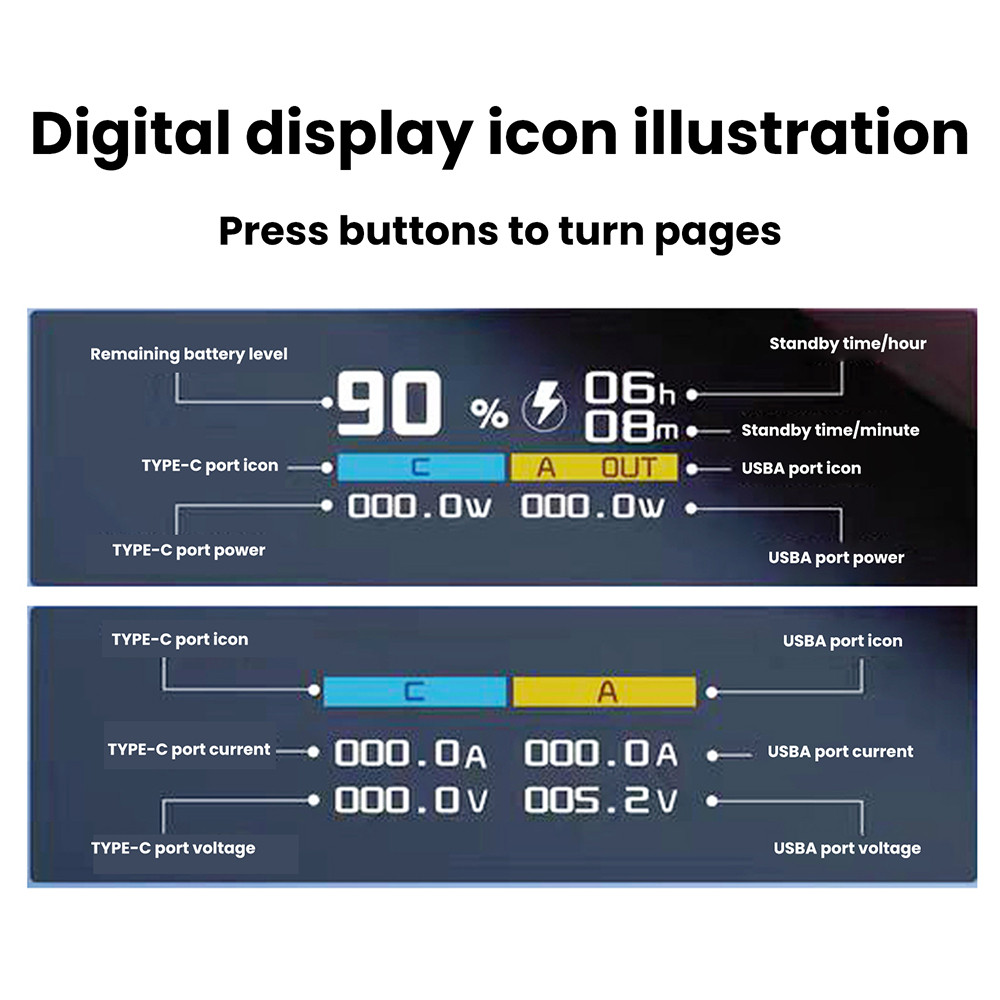

คุณสมบัติ: 1. รองรับการชาร์จเร็วกำลังสูง PD 100W เพื่อการชาร์จที่มีประสิทธิภาพและรวดเร็วตอบสนองความต้องการของอุปกรณ์ที่หลากหลาย 2. มาพร้อมกับหน้าจอสี TFT ที่แสดงระดับแบตเตอรี่แรงดันไฟฟ้าและกระแสไฟฟ้าแบบเรียลไทม์เพื่อการมองเห็นสถานะที่ชัดเจน 3. เข้ากันได้กับโปรโตคอลการชาร์จเร็วกระแสหลักหลายแบบรวมถึง PD / QC ปรับให้เข้ากับอุปกรณ์อัจฉริยะต่างๆได้อย่างกว้างขวาง 4. การป้องกันความปลอดภัยหลายระดับในตัวพร้อมระบบป้องกันการชาร์จไฟเกินการคายประจุไฟเกินแรงดันไฟฟ้าเกินและความร้อนสูงเกินไปเพื่อเพิ่มความอุ่นใจ 5. การออกแบบประสิทธิภาพการแปลงสูงช่วยลดการสูญเสียพลังงานส่งกระแสไฟขาออกและแรงดันไฟฟ้าที่เสถียรเพื่อป้องกันความเสียหายของอุปกรณ์ พารามิเตอร์: พารามิเตอร์: ชื่อสินค้า: โมดูลชาร์จเร็ว พารามิเตอร์อินพุตอินพุต: 5V3A / 9V2A / 12V1.5A / 20V3.25A พารามิเตอร์เอาต์พุตเอาต์พุต: 5V3A / 9V2A / 12V1.5A / 10V2.25A / 20V5A อินเทอร์เฟซ: พอร์ตชาร์จเร็ว Type C 1 พอร์ต (รองรับเอาต์พุตแบบสองทิศทาง) + พอร์ตเอาต์พุตชาร์จเร็ว USB 1 พอร์ต หน้าจอสี TFT ขนาด 0.96 นิ้วแสดงระดับแบตเตอรี่ / พลังงาน / แรงดันไฟฟ้า / กระแสไฟฟ้า โปรโตคอล: PD\ QC\ FCP\ SCP ฯลฯ คุณสมบัติ: การป้องกันเมนบอร์ดที่ครอบคลุมรวมถึงการชาร์จไฟเกิน / การคายประจุเกิน / แรงดันไฟฟ้าเกิน / การป้องกันความร้อนสูงเกินไป ประสิทธิภาพการแปลงสูงด้วยกระแสไฟฟ้าและแรงดันไฟฟ้าที่เสถียร หมายเหตุ: หมายเหตุ: 1. เอาต์พุต PD ของ PD: 100W; อินพุต: 65W 2. หน้าจอจะสว่างเป็นเวลาหนึ่งนาทีเมื่อเริ่มต้นเมนบอร์ดระหว่างการส่งออก / อินพุตจากนั้นจะหรี่แสงโดยอัตโนมัติในขณะที่ยังคงสถานะการทำงาน คำแนะนำในการประกอบ: 1. เมื่อได้รับเมนบอร์ดให้เชื่อมต่อสายชาร์จก่อนเพื่อทำการทดสอบอินพุต สังเกตสถานะการแสดงผลและยืนยันหน้าจอที่ส่องสว่างก่อนดำเนินการบัดกรี 2. สำหรับการใช้งานปกติต้องบัดกรีสายแบตเตอรี่โดยตรง การเชื่อมต่อผ่านการบิดลวดคลิปจระเข้หรือคลิปสปริงอาจทำให้แหล่งจ่ายไฟไม่เพียงพอส่งผลต่อการชาร์จ / คายประจุ ตรวจสอบให้แน่ใจว่ามีฉนวนกันความร้อนที่เหมาะสมสำหรับขั้วแบตเตอรี่เพื่อป้องกันการสัมผัสกับเมนบอร์ดโดยไม่ได้ตั้งใจระหว่างการใช้งานซึ่งอาจทำให้เกิดความเสียหายได้ 3. เชื่อมต่อขั้วบวกของแบตเตอรี่เข้ากับพิน B + บนเมนบอร์ดและขั้วลบเข้ากับพิน B- เนื่องจากจะทำให้เมนบอร์ดไหม้อย่ากลับขั้วเนื่องจากจะทำให้เมนบอร์ดไหม้ เครื่องหมายการเผาไหม้บน IC แสดงการเชื่อมต่อย้อนกลับหรือติดต่อโดยไม่ได้ตั้งใจ 4. ใช้แบตเตอรี่ลิเธียมสำรองเท่านั้น แบตเตอรี่ลิเธียมฟอสเฟตเหล็กลิเธียมไม่สามารถใช้งานร่วมกันได้ บัดกรีแบตเตอรี่ในการกำหนดค่า 4 ชุดเป็นคณะกรรมการป้องกันก่อนที่จะเชื่อมต่อกับเมนบอร์ด ดูแผนภาพโดยละเอียดสำหรับวิธีการบัดกรีเฉพาะ คำแนะนำการใช้งาน: 1. เกี่ยวกับการเปิดใช้งานการชาร์จอย่างรวดเร็วบนโทรศัพท์: โปรโตคอลการชาร์จเร็วของโทรศัพท์ได้รับการจัดหมวดหมู่เป็นสาธารณะหรือเป็นกรรมสิทธิ์ เมนบอร์ดนี้ใช้ชิปชาร์จเร็วอัจฉริยะที่เข้ากันได้กับโปรโตคอลชาร์จเร็วสาธารณะกระแสหลักรองรับการชาร์จอย่างรวดเร็วสำหรับโทรศัพท์ยี่ห้อต่างๆ ตรวจสอบความเข้ากันได้ของโทรศัพท์ของคุณกับโปรโตคอลสาธารณะเพื่อให้แน่ใจว่าสามารถชาร์จได้อย่างรวดเร็ว 2. เกี่ยวกับการสร้างความร้อนในระหว่างการชาร์จไฟ: เมื่อแบตสำรองทำงานกระแสจะไหลผ่านเมนบอร์ดและชิปทำให้เกิดการสูญเสียการแปลงพลังงาน การสูญเสียเหล่านี้จะกระจายไปเป็นความร้อน พลังงานที่สูงขึ้นในระหว่างการชาร์จอย่างรวดเร็วส่งผลให้เกิดความร้อนที่เห็นได้ชัดมากขึ้นซึ่งเป็นปรากฏการณ์ทางกายภาพปกติ 3. จอแสดงระดับแบตเตอรี่อาจไม่ถูกต้องทันทีหลังจากเชื่อมต่อแบตเตอรี่ เครื่องวัดแบตเตอรี่รองรับการเรียนรู้ความจุของแบตเตอรี่ด้วยตนเองและจะทำงานได้ตามปกติหลังจากรอบการชาร์จ / การคายประจุหลายครั้ง แพคเกจรวม: โมดูลโมดูล x2 x2
