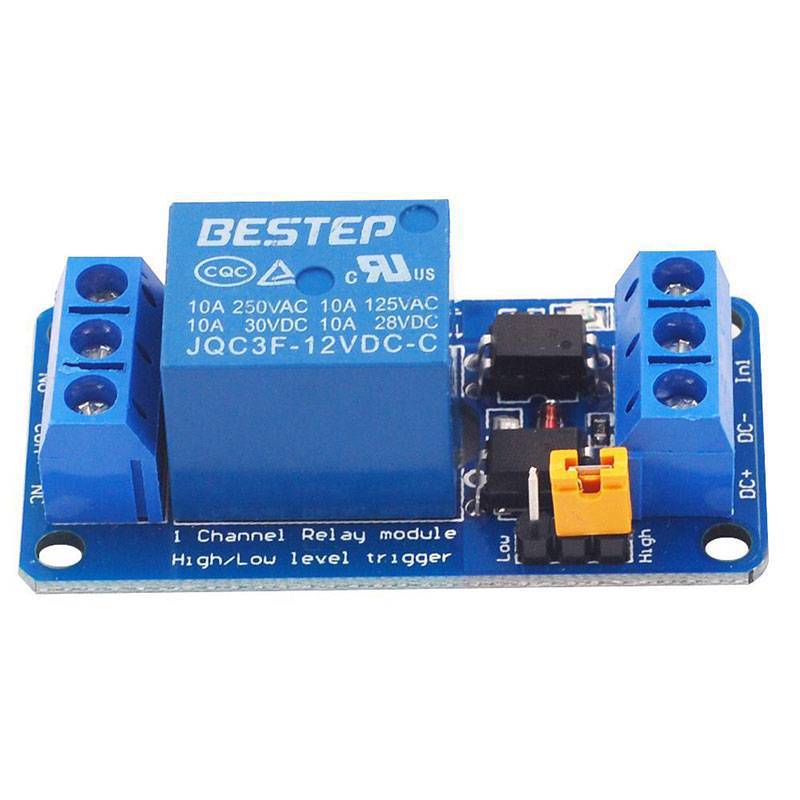

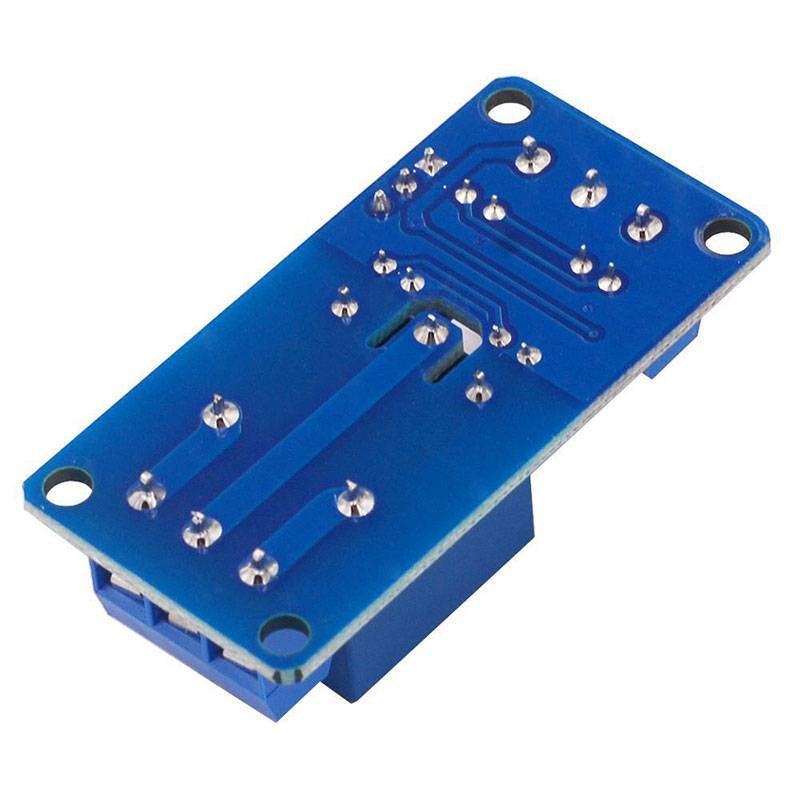

(time) 3.3V 5V 12V 24V 1 ช่องโมดูลรีเลย์บอร์ดทริกเกอร์ระดับสูงและต่ํา (TH)

คำอธิบายโมดูลของโมดูล: 1. โมดูลนี้ใช้รีเลย์คุณภาพของแท้โหลดสูงสุดของอินเทอร์เฟซที่เปิดตามปกติ: AC 250V / 10A, DC 30V / 10A; 2. ใช้การแยก optocoupler คู่ความสามารถในการขับขี่ที่แข็งแกร่งประสิทธิภาพที่มั่นคง เรียกใช้กระแส 5mA; 3. แต่ละช่องของโมดูลสามารถเรียกใช้โดยจัมเปอร์ระดับสูงหรือต่ำ 4. การออกแบบที่ทนต่อความผิดพลาดแม้ว่าสายควบคุมจะเสีย แต่รีเลย์จะไม่เคลื่อนที่ 5. ไฟแสดงสถานะ (สีเขียว), ไฟแสดงสถานะรีเลย์ 1 ดวง (สีแดง) 6. อินเทอร์เฟซที่ใช้งานง่ายอินเทอร์เฟซทั้งหมดสามารถเชื่อมต่อโดยตรงผ่านขั้วสายไฟสะดวกมาก อินเทอร์เฟซโมดูล: 1. ขั้วบวกของแหล่งจ่ายไฟ (แรงดันไฟฟ้าเป็นรีเลย์ 5V) 2. DC-: เชื่อมต่อกับขั้วลบของแหล่งจ่ายไฟ 3 .IN: รีเลย์สามารถควบคุมได้โดยระดับสูงหรือต่ำ เอาท์พุทรีเลย์: 1. ไม่: รีเลย์จะเปิดอินเทอร์เฟซตามปกติก่อนที่จะว่างรีเลย์จะสั้นเป็น COM หลังจากวางสาย 2. COM: อินเทอร์เฟซทั่วไปของรีเลย์ 3. NC: อินเทอร์เฟซรีเลย์ปิดโดยปกติ ก่อนที่จะปิดรีเลย์ระบบจะลัดวงจรด้วย COM การเลือกทริกเกอร์ระดับสูงและต่ำ: 1. S1 เป็นตัวเลือกทริกเกอร์ระดับสูงและต่ำของรีเลย์ 1; 2. เมื่อสั้นลงเหลือน้อยรีเลย์ที่เกี่ยวข้องคือทริกเกอร์ระดับต่ำ เมื่อสั้นถึงสูงก็เป็นทริกเกอร์ระดับสูง หมายเหตุ: 1.เนื่องจากจอภาพและเอฟเฟกต์แสงที่แตกต่างกันสีจริงของรายการอาจแตกต่างจากสีที่แสดงในรูปภาพเล็กน้อย 2.โปรดยกโทษให้ 1 ซม. / 0.39 "-3 ซม. / 1.18" เนื่องจากการวัดด้วยตนเอง
