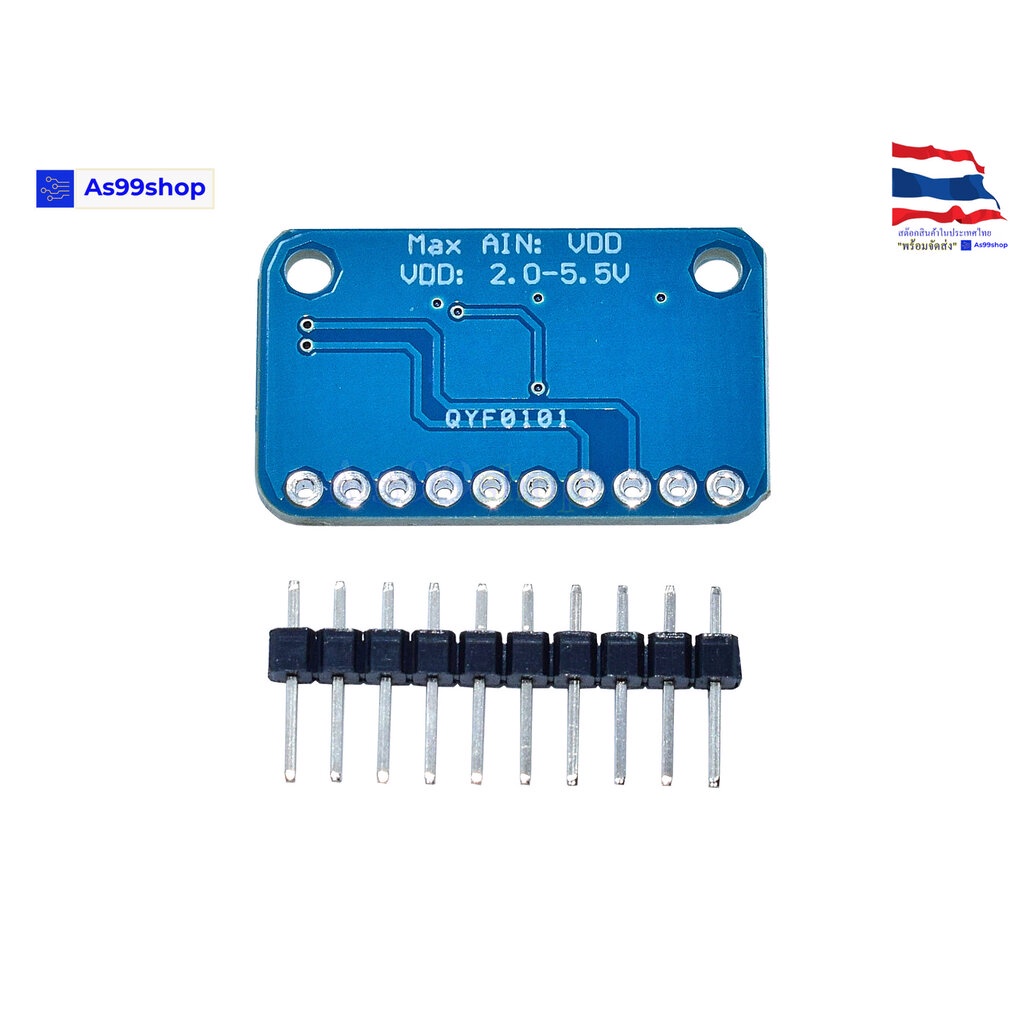

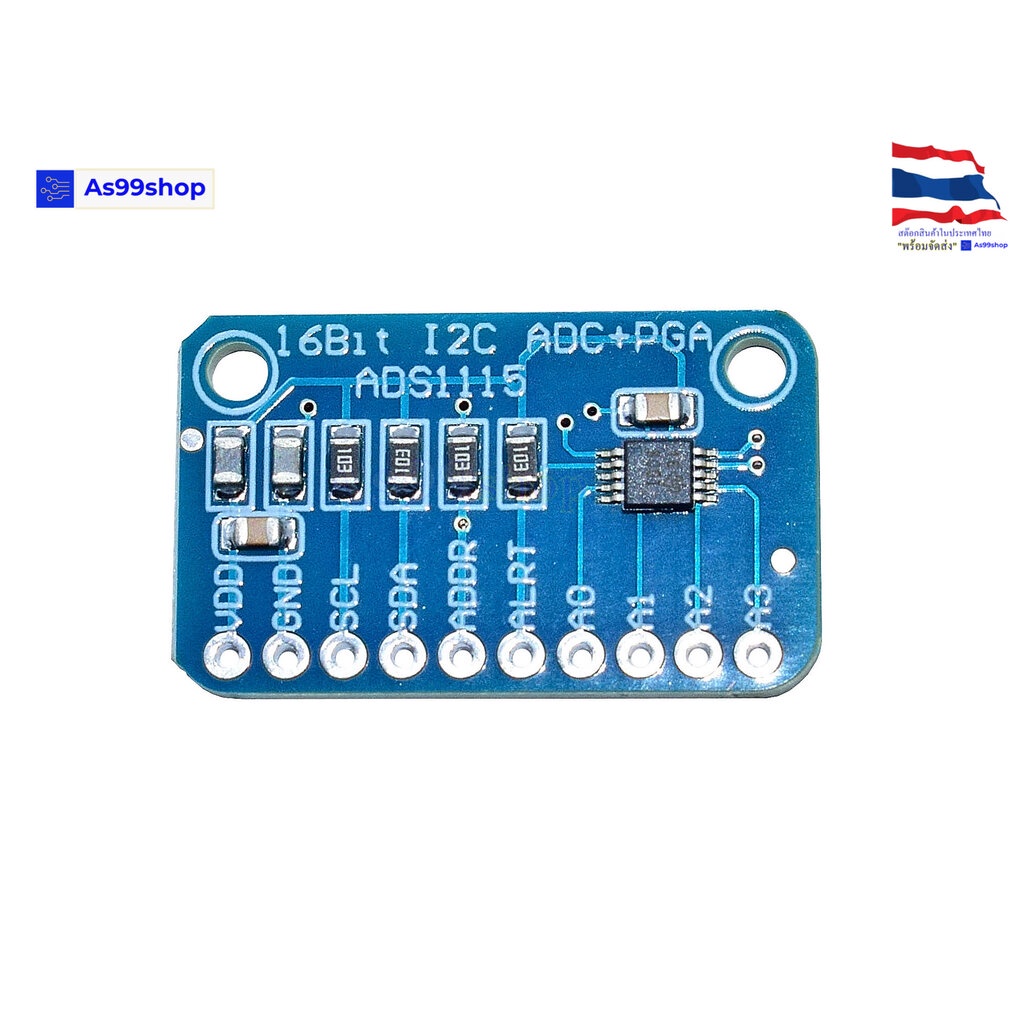

ADS1115 โมดูลแปลงสัญญาณ Analog to Digital 16-Bit 4 ช่อง I2C | ADC ความละเอียดสูง ใช้กับ Arduino / ESP32 / Raspberry Pi

- ADS1113 / ADS1114 / ADS1115 เป็นชิปแปลงสัญญาณ Analog to Digital (ADC) ความละเอียดสูง 16-Bit แบบความแม่นยำสูง ออกแบบมาให้ใช้พลังงานต่ำ ขนาดเล็กมาก และใช้งานง่าย เหมาะสำหรับงานวัดสัญญาณ Analog ที่ต้องการความละเอียดสูงกว่าชิป ADC ทั่วไปบนไมโครคอนโทรลเลอร์ รองรับแรงดันไฟเลี้ยงกว้างตั้งแต่ 2.0V 5.5V มี Reference Voltage และ Oscillator ในตัว เชื่อมต่อผ่าน I2C Interface สามารถเลือก Address ได้ถึง 4 ค่า เหมาะกับงาน Embedded, IoT และอุปกรณ์พกพา 🔷 คุณสมบัติเด่น (Key Features) - ความละเอียดสูง 16-Bit ADC - แพ็กเกจขนาดเล็กพิเศษ - QFN-10 : 2.0 1.5 0.4 mm - MSOP-10 - แรงดันไฟเลี้ยงกว้าง: 2.0V 5.5V - กินไฟต่ำมาก - Continuous Mode: 150 A - Single-Shot Mode: มีระบบ Auto Shut-Down ประหยัดพลังงาน - อัตราการแปลงข้อมูลปรับได้: 8 SPS 860 SPS - มี Low-Drift Internal Voltage Reference - มี Internal Oscillator - มี Programmable Gain Amplifier (PGA) - (มีใน ADS1114 / ADS1115) - รองรับการสื่อสาร I2C (Pin-Selectable Address) - อินพุต: - ADS1115: - 4 ช่อง Single-Ended - หรือ 2 ช่อง Differential - ช่วงแรงดันอินพุตปรับได้ตั้งแต่ 256 mV ถึงระดับแรงดันไฟเลี้ยง - มี Programmable Comparator (ADS1114 / ADS1115) - โหมดการทำงาน: - Continuous Conversion - Single-Shot Conversion (ประหยัดพลังงาน) - ช่วงอุณหภูมิการทำงาน: 40C ถึง +125C 🔷 การใช้งาน (Applications) - เครื่องมือวัดแบบพกพา (Portable Instrumentation) - อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค - ระบบวัดแรงดันแบตเตอรี่ (Battery Monitoring) - งาน IoT และ Embedded System - ใช้ร่วมกับ Arduino / ESP32 / ESP8266 / Raspberry Pi / Microcontroller Lib: Example : ทดสอบโดยใช้ 3.3 volt เป็น input ให้ ADS1115 #include #include Adafruit_ADS1115 ads(0x48); float Voltage = 0.0; void setup(void) { Serial.begin(9600); ads.begin(); } void loop(void) { int16_t adc0; // we read from the ADC, we have a sixteen bit integer as a result adc0 = ads.readADC_SingleEnded(0); Voltage = (adc0 * 0.1875)/1000; Serial.print("AIN0: "); Serial.print(adc0); Serial.print("\tVoltage: "); Serial.println(Voltage, 7); Serial.println(); delay(1000); }
