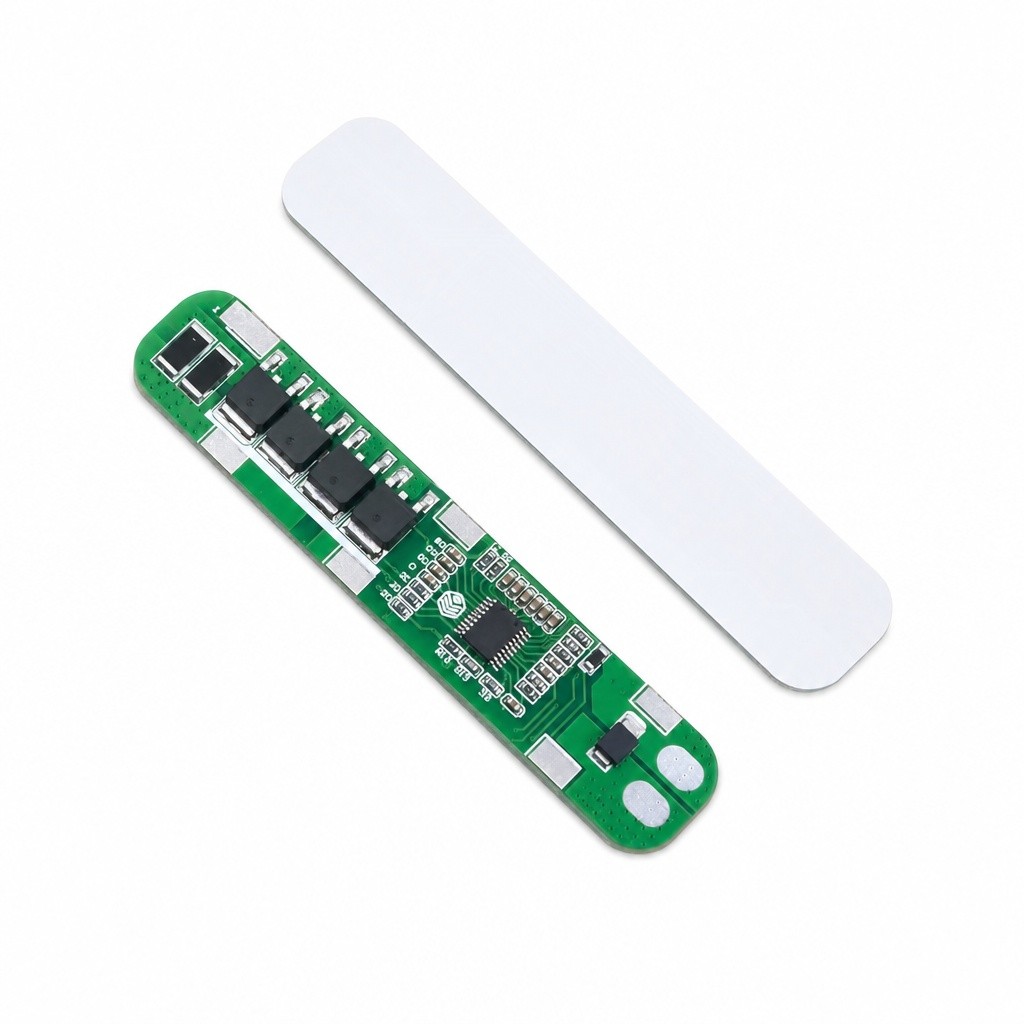

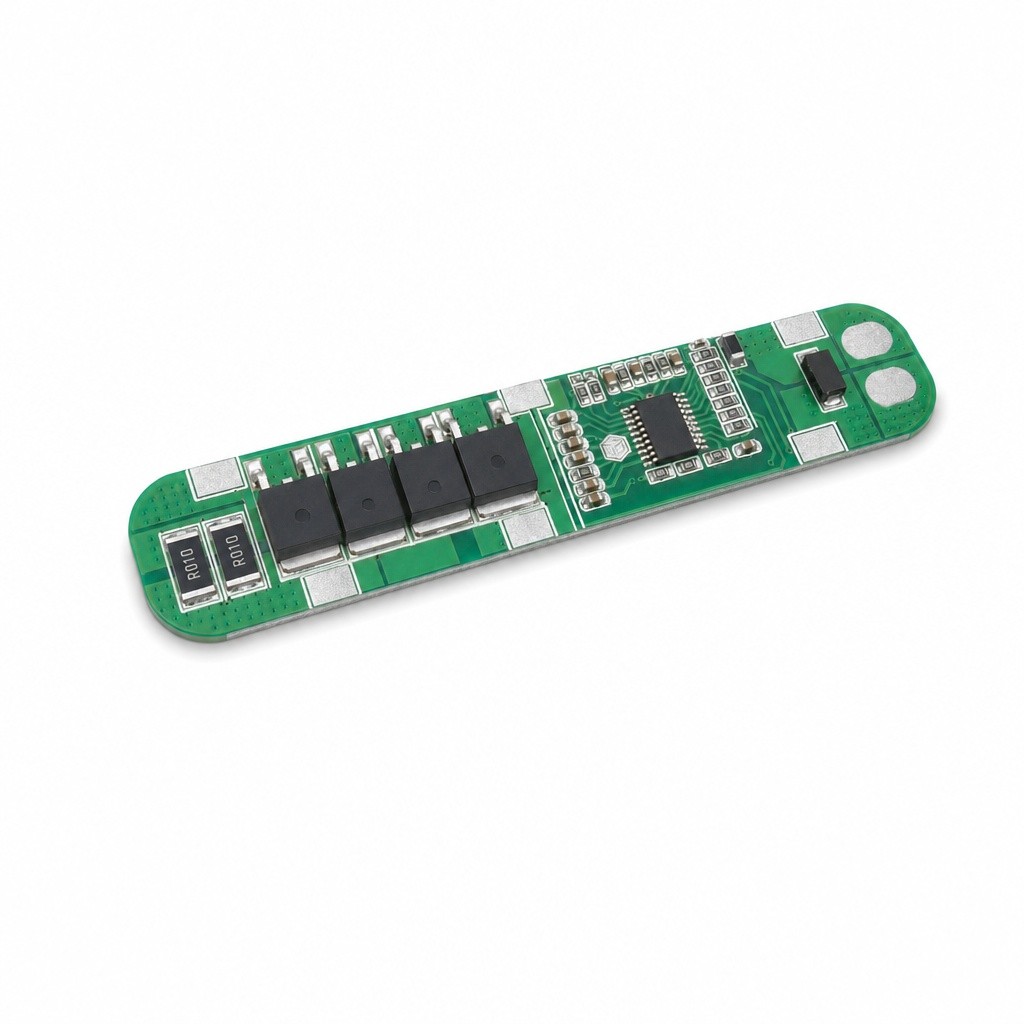

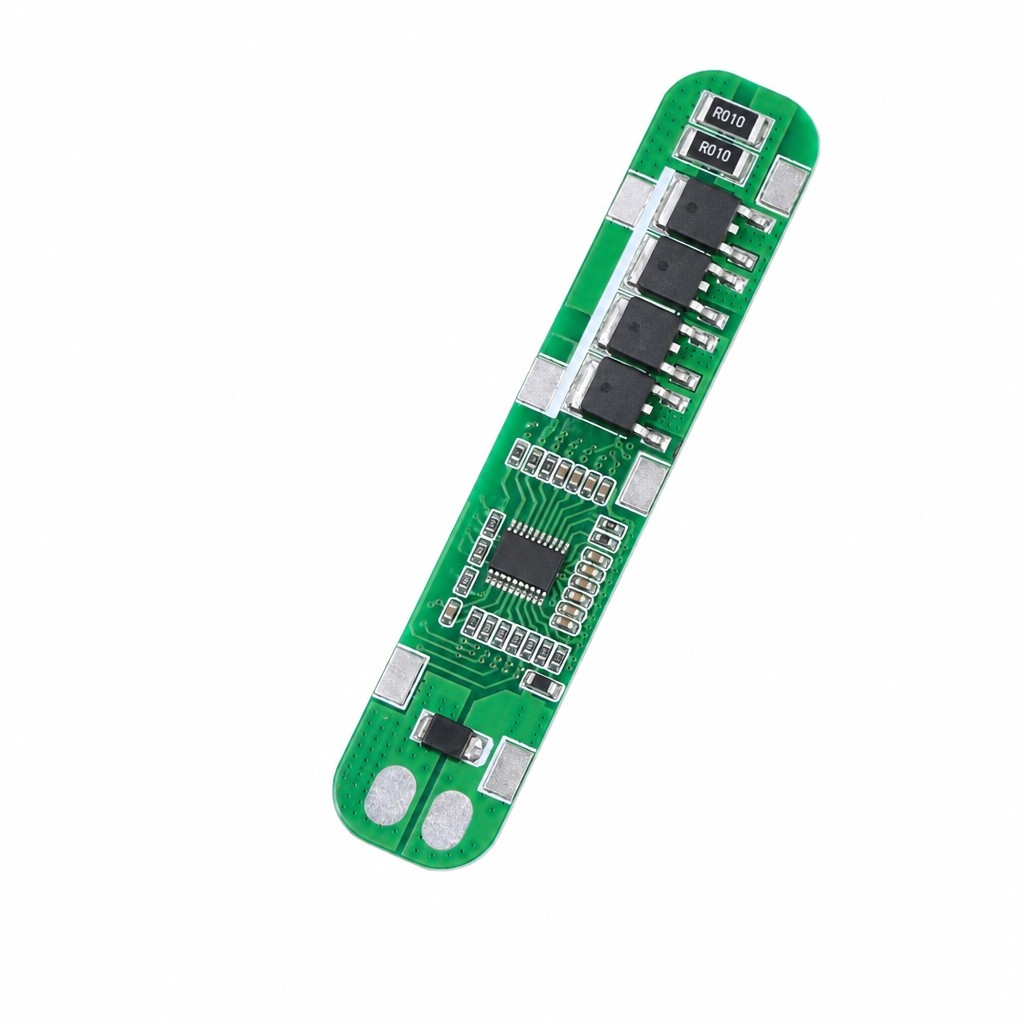

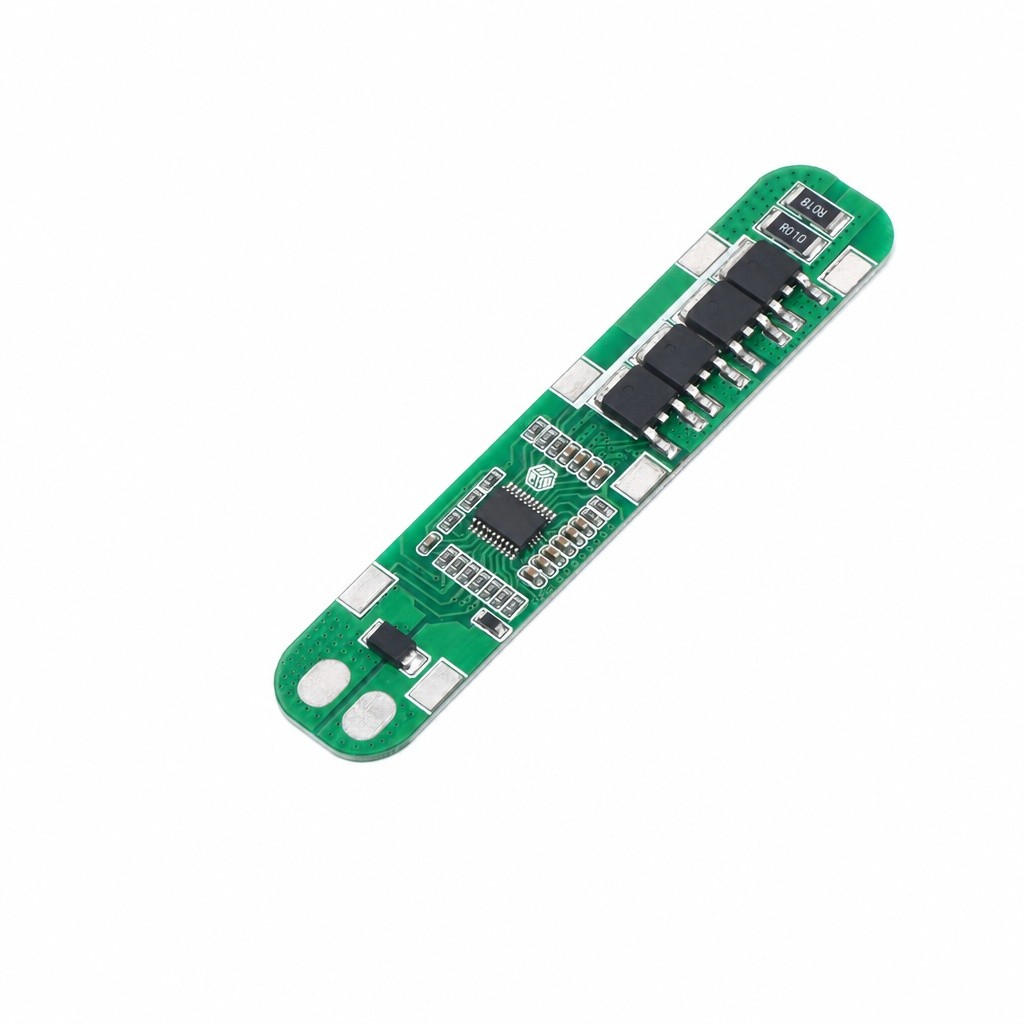

โมดูลBMS 5S 15-20A ป้องกันโอเวอร์ชาร์จ/ดิสชาร์จ/ลัดวงจร สำหรับแบตลิเธียม18650 18.5-21V

ผลิตภัณฑ์นี้คือแผงวงจรป้องกันระบบจัดการแบตเตอรี่ (BMS) แบบเฉพาะทาง ออกแบบมาโดยเฉพาะสำหรับชุดแบตเตอรี่ลิเธียมไอออนแบบ 18650 ที่ต่ออนุกรมกัน โดยกำหนดค่าสำหรับโทโพโลยีแบบ 5 อนุกรม (5S) แผงวงจรนี้จะควบคุมและป้องกันชุดแบตเตอรี่ที่มีแรงดันไฟฟ้าเรทติ้ง 18.5V และแรงดันไฟเมื่อชาร์จเต็มประมาณ 21V ออกแบบมาสำหรับแอปพลิเคชันที่มีการดึงกระแสสูง BMS นี้มีความสามารถด้านกระแสต่อเนื่องที่แข็งแกร่ง 15A และกระแสขีดจำกัดสูงสุด 20A มีการบูรณาการกลไกความปลอดภัยที่สำคัญ รวมถึงการป้องกันกระแสเกิน (OCP) การป้องกันลัดวงจร (SCP) การป้องกันชาร์จเกิน และการป้องกันดีสชาร์จลึก เพื่อให้มั่นใจถึงอายุการใช้งานและความปลอดภัยของชุดแบตเตอรี่ลิเธียมในสภาพแวดล้อมที่ demanding เคมีแบตเตอรี่:** Li-ion / Li-Po (เซลล์ 18650) การกำหนดค่าอนุกรม:** 5S (เซลล์ 5 ตัวต่ออนุกรม) แรงดันไฟฟ้าเรทติ้ง:** 18.5V แรงดันไฟชาร์จเต็ม:** 21.0V (4.2V x 5) แรงดันตัด (ดีสชาร์จเกิน):** ~15.0V (3.0V x 5) – *มาตรฐานอุตสาหกรรมทั่วไป* แรงดันกู้คืน (ดีสชาร์จเกิน):** ~16.5V (3.3V x 5) – *มาตรฐานอุตสาหกรรมทั่วไป* แรงดันป้องกันชาร์จเกิน:** ~4.25V - 4.30V ต่อเซลล์ แรงดันกู้คืนจากการชาร์จเกิน:** ~3.90V - 4.00V ต่อเซลล์ กระแสทำงานต่อเนื่อง:** 15A กระแสสูงสุด/ขีดจำกัด:** 20A (ระยะเวลาสั้น) กระแสสแตนด์บาย:** < 20µA (การใช้พลังงานต่ำมาก) ความต้านทานภายใน (MOSFETs):** Rds(on) ต่ำเพื่อลดการเกิดความร้อนที่กระแสสูง การป้องกันกระแสเกิน (OCP):** ตัดโหลดอัตโนมัติเมื่อกระแสเกิน 20A การป้องกันลัดวงจร (SCP):** ปิดระบบทันทีในกรณีลัดวงจรโดยตรง การป้องกันชาร์จเกิน:** ป้องกันการชาร์จเกินขีดจำกัดแรงดันที่ปลอดภัย การป้องกันดีสชาร์จลึก:** ป้องกันการดีสชาร์จลึกที่อาจทำให้เซลล์เสียหายถาวร การจัดการความร้อน:** ออกแบบสำหรับการกระจายความร้อนอย่างมีประสิทธิภาพระหว่างการดีสชาร์จกระแสสูง อุณหภูมิการทำงาน:** -20°C ถึง +60°C (ช่วงทั่วไปสำหรับ IC ป้องกันลิเธียม) อุณหภูมิการจัดเก็บ:** -40°C ถึง +85°C ขนาด:** รูปทรงกะทัดรัดเหมาะสำหรับการติดตั้งใน Housing แบตเตอรี่ (ทั่วไป: ~30mm x 15mm x 5mm, ขึ้นอยู่กับเลย์เอาต์ PCB เฉพาะ) น้ำหนัก:** ประมาณ 3-5 กรัม BMS 5S 15A/20A นี้เหมาะสำหรับอุปกรณ์อิเล็กทรอนิกส์พกพาและเครื่องมือไฟฟ้ากำลังปานกลางถึงสูงที่ต้องการแหล่งจ่ายไฟ 18.5V-21V แอปพลิเคชันทั่วไป ได้แก่: เครื่องมือไฟฟ้า:** สว่านไร้สาย, เครื่องตอกไร้สาย, เลื่อย, และเครื่องขัด ไฟส่องสว่างพกพา:** ไฟฉาย LED ลูเมนสูง, ไฟทำงาน, และโคมไฟแคมป์ปิ้ง ยานพาหนะไฟฟ้า:** สกู๊ตเตอร์ไฟฟ้าขนาดเล็ก, จักรยานไฟฟ้า (พร้อมการกำหนดค่าชุดที่เหมาะสม), และอุปกรณ์เคลื่อนที่ส่วนบุคคล สถานีพลังงานพกพา:** หน่วยพลังงานสำรองสำหรับแคมป์ปิ้งหรือใช้ในกรณีฉุกเฉิน ชุดแบตเตอรี่ DIY:** โซลูชันแบตเตอรี่ที่สร้างเองสำหรับหุ่นยนต์, โดรน, หรือโปรเจกต์งานอดิเรกอื่นๆ ที่ต้องการการจ่ายไฟ 5S ที่เสถียร ความสามารถด้านกระแสสูง:** เรทติ้งกระแสต่อเนื่อง 15A และกระแสสูงสุด 20A ช่วยให้การจ่ายไฟมีกำลังสูงโดยไม่เกิดความร้อนเกิน ทำให้เหมาะสำหรับแอปพลิเคชันที่ขับเคลื่อนด้วยมอเตอร์และ LED ที่ดึงกระแสสูง IC ป้องกันแบบบูรณาการ:** ใช้ IC ป้องกันแบตเตอรี่ลิเธียมแบบเฉพาะทาง (เช่น DW01, S-8261, หรือรุ่นคล้ายกัน) ร่วมกับ MOSFET ความต้านทานต่ำสำหรับเวลาตอบสนองที่รวดเร็วและการสูญเสียแรงดันต่ำสุด ความเข้ากันได้กับการบาลานซ์:** แม้จะเป็นแผงป้องกันพื้นฐาน แต่การกำหนดค่า 5S ช่วยให้การบูรณาการกับวงจรบาลานซ์ภายนอกทำได้ง่าย หากต้องการการบาลานซ์เซลล์เพื่อสุขภาพชุดแบตเตอรี่ในระยะยาว การดีสชาร์จตัวเองต่ำ:** กระแสสแตนด์บายต่ำมากช่วยให้ชุดแบตเตอรี่รักษาประจุไว้ได้นานเมื่อไม่ใช้งาน การติดตั้งง่าย:** เทอร์มินัลสายไฟมาตรฐานสำหรับขั้วบวก, ขั้วลบ, และการตรวจสอบแรงดันเซลล์ (V1-V5) ทำให้การติดตั้งในชุดแบตเตอรี่แบบกำหนดเองง่ายขึ้น ความน่าเชื่อถือ:** ออกแบบให้ทนต่อความเครียดด้านสิ่งแวดล้อมทั่วไปและไฟกระชากทางไฟฟ้าที่พบบ่อยในแอปพลิเคชันพลังงานพกพา หมายเหตุ: ตรวจสอบให้แน่ใจว่ามีการจับคู่และบาลานซ์เซลล์อย่างถูกต้องก่อนประกอบชุดแบตเตอรี่ BMS นี้ให้การป้องกันแต่ไม่บาลานซ์เซลล์อย่างแข็งขันระหว่างการชาร์จ เว้นแต่จะจับคู่กับบาลานเซอร์ภายนอก โปรดปรึกษาข้อมูลจำเพาะของ IC ป้องกันที่ใช้บน PCB สำหรับขีดจำกัด 📣📣📣 🌟วิธีการใช้สินค้า📘 กรุณาศึกษาและทำความเข้าใจวิธีการใช้งานสินค้าอย่างละเอียดก่อนการสั่งซื้อ - คำแนะนำ: สินค้าในร้านส่วนใหญ่สามารถค้นหาชื่อรุ่น + วิธีการใช้งาน ผ่านอินเทอร์เน็ตได้ เช่น บน YouTube หรือเว็บไซต์ต่าง ๆ ซึ่งมักจะมีคำแนะนำและวิธีการใช้งานให้พร้อม - การแก้ปัญหาเบื้องต้น: หากพบปัญหาการใช้งานและสงสัยว่าอาจเกิดจากโมดูล ให้ลองสลับโมดูลกับที่เหมือนกันจากสินค้าร้านอื่นหรือจากชุดอุปกรณ์อื่น หากเปลี่ยนแล้วสามารถใช้งานได้ แสดงว่าปัญหาอาจมาจากโมดูลเดิม ให้ทำเรื่องเคลม หากเปลี่ยนแล้วยังใช้งานไม่ได้ ปัญหาอาจเกิดจากการเชื่อมต่อหรือโค้ดโปรแกรม 🌟เงื่อนไขการรับประกันสินค้า🛠️ - สินค้ามีการรับประกันระยะเวลา 14 วัน นับจากวันที่ได้รับสินค้า - สินค้ามีการรับประกันระยะเวลา 30 วัน! สำหรับสินค้าที่หน้าปกมีคำว่า ATROBOT - เปลี่ยนฟรีทันที (เฉพาะความเสียหายจากโรงงานเท่านั้น 🏭) เงื่อนไข: สินค้าต้องไม่มีรอยไหม้ หรือร่องรอยการใช้งานผิดที่ส่งผลให้สินค้าเสียหาย 🌟การตัดรอบและการจัดส่งสินค้า🚀 - ทางร้านจัดส่งสินค้าทุกวันไม่เว้นวันหยุด 7 วัน จันทร์ - อาทิตย์ - ตัดรอบ 12:30 ของทุกวัน สินค้าที่สั่งซื้อหลังจากเวลานี้จะถูกตัดรอบไปส่งในวันพรุ่งนี้ - ระยะเวลาในการจัดส่งโดยเฉลี่ยจะใช้เวลา 1-3 วัน ในการไปถึงคุณลูกค้า โดยนับจากวันที่สั่งซื้อ 🌟การออกใบกำกับภาษี/ใบเสร็จรับเงิน 🗒️ - ทางร้านจะออกได้เป็นใบเสร็จธรรมดา - ดาวน์โหลดได้จากระบบอัตโนมัติของร้านค้าได้เลย สะดวก และรวดเร็ว - สามารถทักแชทร้านค้าสำหรับข้อมูลเพิ่มเติม 🙏🙏🙏
