VFD 380V 0.75KW 1.5KW 2.2KW อินพุต 3ph 380V เอาต์พุต 3ph 380V 3phase Induction มอเตอร์ควบคุมความเร็ว

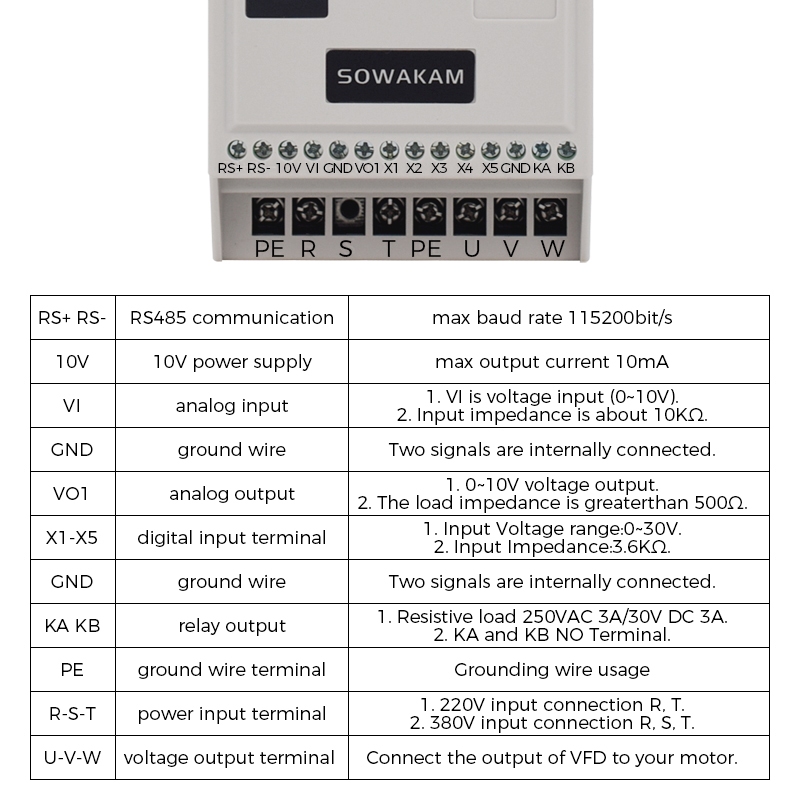

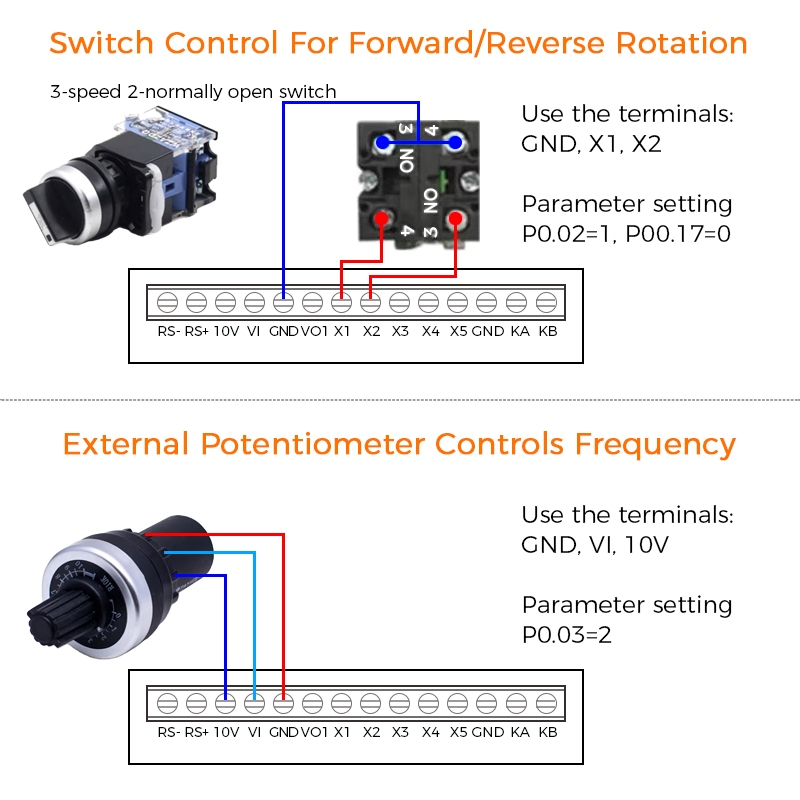

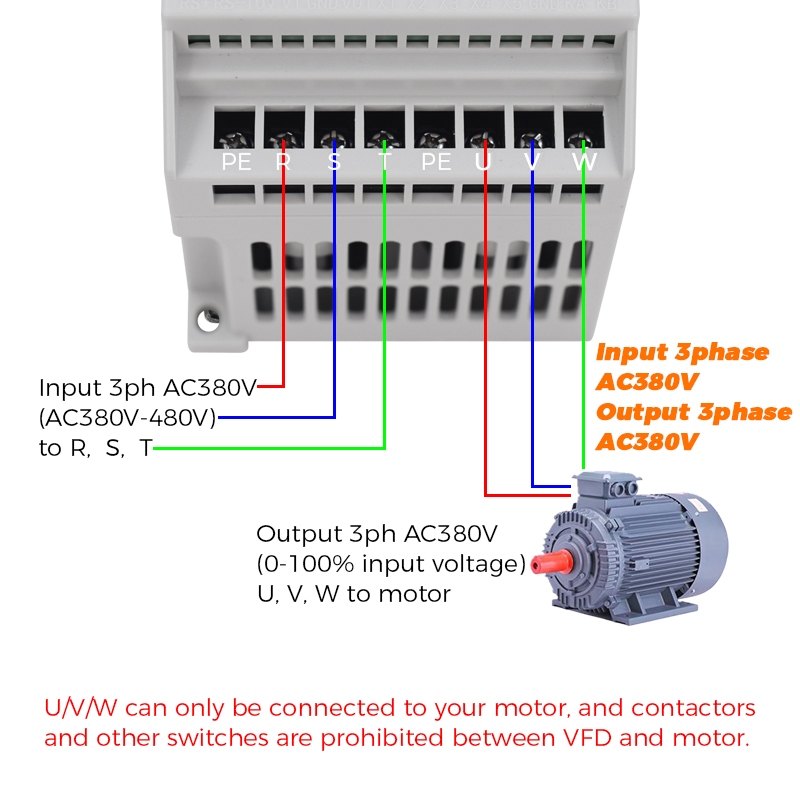

คำอธิบายการเดินสายไฟ 1. R / T เป็นขั้วอินพุต 220V เฟสเดียว AC R คือสายสด T เป็นสายกลางและไม่จำเป็นต้องแยกแยะลำดับเฟสในการเดินสายจริง 2. R / S / T เป็นขั้วอินพุต AC 380V สามเฟสและ R / S / T เป็นสายสดสามสายดังนั้นจึงไม่จำเป็นต้องแยกแยะลำดับเฟสในการเดินสายจริง 3. เป็นขั้วส่งออกสามเฟสของตัวแปลงความถี่ที่เชื่อมต่อกับมอเตอร์ของคุณ การเดินสายไฟจริงไม่ได้แบ่งออกเป็นลำดับเส้น หากมอเตอร์ย้อนกลับหลังจากเปิดเครื่องโปรดปรับขั้ว U / V / W สองขั้ว ) สามารถเชื่อมต่อกับมอเตอร์เท่านั้น (หมายเหตุ: U, V และ W สามารถเชื่อมต่อกับมอเตอร์เท่านั้นและไม่สามารถเชื่อมต่อกับอุปกรณ์ใด ๆ ได้ในระหว่างนั้น) พารามิเตอร์พารามิเตอร์พารามิเตอร์ แรงดันไฟฟ้าอินพุต: 1ph AC220V (AC200V-240V, -20% - + 10%), 3ph AC380V (AC340V-480V, -20% - + 10%) ความถี่อินพุตอินพุต: 50 / 60Hz อินพุตอนาล็อก: VI (0-10V) อินพุตดิจิตอลดิจิตอล: X1-X5 (เริ่ม / หยุดเดินหน้า / ถอยหลังจ็อกกิ้งความถี่ขึ้น / ลง ฯลฯ) แรงดันขาออก: 1ph AC220V (แรงดันอินพุต 0-100%), 3ph AC380V (แรงดันไฟฟ้าอินพุต 0-100%) เอาต์พุตอนาล็อก: VOI (0-10V) เอาท์พุทรีเลย์: KA-KB, (ไม่มีขั้ว), 250VAC 3A / 30V DC 3A. ความถี่ขาออก: 0-600Hz โหมดควบคุมการควบคุม การควบคุม V / F, การควบคุมเวกเตอร์, การควบคุม PID ในตัว, การควบคุม RS485 ในตัว ฟังก์ชั่นป้องกัน การป้องกันแรงดันไฟฟ้าตก, การป้องกันแรงดันไฟฟ้าเกิน, การป้องกันกระแสเกิน, การป้องกันความร้อนสูงเกินไป, การป้องกันการโอเวอร์โหลด, การป้องกันการสูญเสียเฟสไฟฟ้า, การป้องกันการสูญเสียเฟสเอาต์พุต, การป้องกันไฟฟ้าลัดวงจร, การป้องกันสายดินเอาต์พุต, การตัดการเชื่อมต่อสัญญาณ, ความล้มเหลวของซีพียู, การห้ามปุ่ม, ความล้มเหลวในการถ่ายเอกสาร, การสื่อสาร ข้อผิดพลาดในการอ่านพารามิเตอร์อ่านอย่างเดียวค่านอกช่วง ฯลฯ หากคุณต้องการคุณสมบัติเพิ่มเติมโปรดสอบถามคู่มือผู้ใช้ >>>>>>>>>>>>> หากคุณต้องการคุณสมบัติเพิ่มเติมโปรดสอบถามฉันสำหรับคู่มือผู้ใช้ >>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>> ข้อควรระวัง: 1. เลือก VFD ที่ตรงกันเพื่อใช้ตามป้ายชื่อมอเตอร์ 2. แรงดันไฟฟ้าที่เลือกจะต้องเหมือนกับแรงดันไฟฟ้าอินพุต VFD ที่กำหนด 3. ก่อนเดินสายไฟโปรดตรวจสอบให้แน่ใจว่าได้ตัดการเชื่อมต่อพลังงานอินพุตแล้ว 4. กรุณาขอวิศวกรไฟฟ้ามืออาชีพในการทำงานเดินสายไฟ 5. เทอร์มินัลดินโปรดตรวจสอบให้แน่ใจว่าได้ลงดินแล้ว 6. ปลดการเชื่อมต่อวงจรหลักก่อนการตรวจสอบและบำรุงรักษา 7. กรุณาเชื่อมต่อตัวต้านทานเบรกตามแผนภาพการเดินสายไฟ 8. อย่าสัมผัสขั้วของ VFD มันอันตรายมากกับแรงดันไฟฟ้าสูง 9. อย่าเปลี่ยนสายไฟหรือถอดชิ้นส่วนขั้วระหว่างเปิดเครื่อง 10.อย่าดัดแปลงอินเวอร์เตอร์โดยไม่ได้รับอนุญาต อะไรอยู่ในกล่อง คู่มือการใช้งานภาษาอังกฤษ 1 * VFD + 1 *
