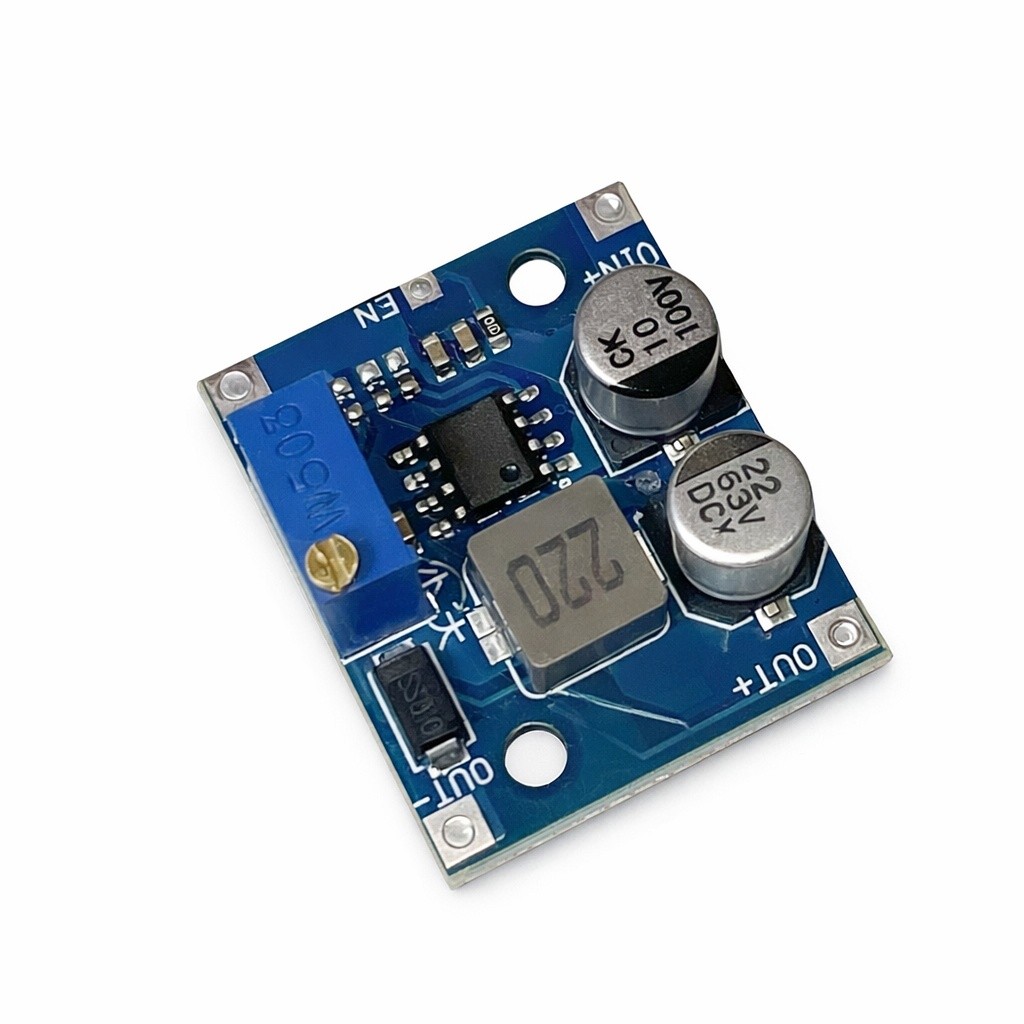

LX8015 DC-DC Buck Converter โมดูลลดแรงดันปรับได้ 5-80v ออก 1v-0.95VIN 62v Max 1.5A >90% Efficient

ข้อดีของผลิตภัณฑ์: - โมดูลแหล่งจ่ายไฟ DC แบบปรับแรงดันลดขั้นนี้มีขีดความสามารถในการจัดการกำลังไฟสูงกว่ารุ่น 7015 ที่ใช้งานกันโดยทั่วไป รองรับกระแสสูงสุดได้ถึง 1.5A ในขณะที่รุ่น 7015 จำกัดไว้ที่ 7W และ 0.8A - สามารถจ่ายกำลังไฟฟ้าได้ในระดับหลักสิบวัตต์ ขึ้นอยู่กับแรงดันไฟฟ้าขาออกที่เลือก โดยเมื่อแรงดันขาออกสูงขึ้นจะสามารถจ่ายกำลังไฟฟ้าได้มากขึ้น - โมดูลนี้รองรับช่วงแรงดันขาออกที่กว้างกว่า และมีประสิทธิภาพสูงขึ้นที่กำลังไฟเท่าเดิม พร้อมทั้งสร้างความร้อนน้อยกว่า ข้อมูลจำเพาะ: - แรงดันไฟฟ้าขาเข้า (VIN): 5V–80V - แรงดันไฟฟ้าขาออก (VOUT): +1V ถึง 0.95×VIN (ไม่เกิน 62V) - อุณหภูมิขณะทำงาน: -40°C ถึง +85°C - กระแสไฟฟ้าที่ใช้งานขณะปิด (Shutdown Quiescent Current): 0.1μA - ประสิทธิภาพการทำงาน: >90% - แรงดันเริ่มการทำงาน (Enable Start Voltage): 1.35V - แรงดันปิดการทำงาน (Enable Shutdown Voltage): 1.1V - กระแสไฟฟ้าขณะทำงานปกติ (Typical Operating Current): 1.25A - กระแสสูงสุดชั่วขณะ (Maximum Peak Current): 1.5A - อุณหภูมิขณะปิดกันความร้อน (Thermal Shutdown Threshold): 165°C หมายเหตุ: - ตรวจสอบขั้วต่อให้ถูกต้องก่อนต่อใช้งาน หากต่อขั้วกลับอาจสร้างความเสียหายต่อโมดูลได้ - ห้ามต่อแรงดันไฟฟ้าที่ขาออก หากไม่มีแรงดันที่ขาเข้า เพราะอาจทำให้โมดูลเสียหายได้ - กรณีมีแหล่งจ่ายไฟเพิ่มเติมในวงจร ควรติดตั้งไดโอด Schottky ที่ขั้วบวกขาออก - เมื่อต้องบัดกรีบนแผ่นอลูมิเนียม เนื่องจากมีการระบายความร้อนสูง ควรใช้การบัดกรีที่อุณหภูมิสูงร่วมกับตะกั่วที่มีจุดหลอมเหลวต่ำ และควรลดความยาวของแกนลวดเพื่อป้องกันการสัมผัสกับฐานอลูมิเนียม หลีกเลี่ยงการลัดวงจร หรืออาจใช้วิธีบัดกรีแบบกลับทิศ (หันแกนลวดออกด้านนอก) Product Advantages: - This step-down adjustable DC power supply module has a higher power handling capacity compared to the commonly used 7015 model. It supports a maximum current of up to 1.5A, while the 7015 model is limited to 7W and 0.8A. - The module can deliver power in the tens of watts range, depending on the chosen output voltage. Higher output voltage enables the delivery of greater power. - This module supports a wider output voltage range, offers higher efficiency at equivalent power levels, and generates less heat. Specifications: - Input Voltage (VIN): 5V–80V - Output Voltage (VOUT): +1V to 0.95×VIN (not exceeding 62V) - Operating Temperature: -40°C to +85°C - Shutdown Quiescent Current: 0.1μA - Efficiency: >90% - Enable Start Voltage: 1.35V - Enable Shutdown Voltage: 1.1V - Typical Operating Current: 1.25A - Maximum Peak Current: 1.5A - Thermal Shutdown Threshold: 165°C Notes: - Ensure correct terminal polarity before use. Reversing polarity may cause damage to the module. - Do not apply voltage to the output unless there is voltage at the input, as this may damage the module. - If an additional power supply is present in the circuit, a Schottky diode should be installed at the output positive terminal. - When soldering to an aluminum plate for high heat dissipation, use high-temperature soldering with low melting point solder, and reduce the lead length to prevent contact with the aluminum base and avoid short circuits. Alternatively, reverse soldering (with the lead facing outward) may be used. 📣📣📣 🌟วิธีการใช้สินค้า📘 กรุณาศึกษาและทำความเข้าใจวิธีการใช้งานสินค้าอย่างละเอียดก่อนการสั่งซื้อ - คำแนะนำ: สินค้าในร้านส่วนใหญ่สามารถค้นหาชื่อรุ่น + วิธีการใช้งาน ผ่านอินเทอร์เน็ตได้ เช่น บน YouTube หรือเว็บไซต์ต่าง ๆ ซึ่งมักจะมีคำแนะนำและวิธีการใช้งานให้พร้อม - การแก้ปัญหาเบื้องต้น: หากพบปัญหาการใช้งานและสงสัยว่าอาจเกิดจากโมดูล ให้ลองสลับโมดูลกับที่เหมือนกันจากสินค้าร้านอื่นหรือจากชุดอุปกรณ์อื่น หากเปลี่ยนแล้วสามารถใช้งานได้ แสดงว่าปัญหาอาจมาจากโมดูลเดิม ให้ทำเรื่องเคลม หากเปลี่ยนแล้วยังใช้งานไม่ได้ ปัญหาอาจเกิดจากการเชื่อมต่อหรือโค้ดโปรแกรม 🌟เงื่อนไขการรับประกันสินค้า🛠️ - สินค้ามีการรับประกันระยะเวลา 14 วัน นับจากวันที่ได้รับสินค้า - สินค้ามีการรับประกันระยะเวลา 30 วัน! สำหรับสินค้าที่หน้าปกมีคำว่า ATROBOT - เปลี่ยนฟรีทันที (เฉพาะความเสียหายจากโรงงานเท่านั้น 🏭) เงื่อนไข: สินค้าต้องไม่มีรอยไหม้ หรือร่องรอยการใช้งานผิดที่ส่งผลให้สินค้าเสียหาย 🌟การตัดรอบและการจัดส่งสินค้า🚀 - ทางร้านจัดส่งสินค้าทุกวันไม่เว้นวันหยุด 7 วัน จันทร์ - อาทิตย์ - ตัดรอบ 12:30 ของทุกวัน สินค้าที่สั่งซื้อหลังจากเวลานี้จะถูกตัดรอบไปส่งในวันพรุ่งนี้ - ระยะเวลาในการจัดส่งโดยเฉลี่ยจะใช้เวลา 1-3 วัน ในการไปถึงคุณลูกค้า โดยนับจากวันที่สั่งซื้อ 🌟การออกใบกำกับภาษี/ใบเสร็จรับเงิน 🗒️ - ทางร้านจะออกได้เป็นใบเสร็จธรรมดา - ดาวน์โหลดได้จากระบบอัตโนมัติของร้านค้าได้เลย สะดวก และรวดเร็ว - สามารถทักแชทร้านค้าสำหรับข้อมูลเพิ่มเติม 🙏🙏🙏
