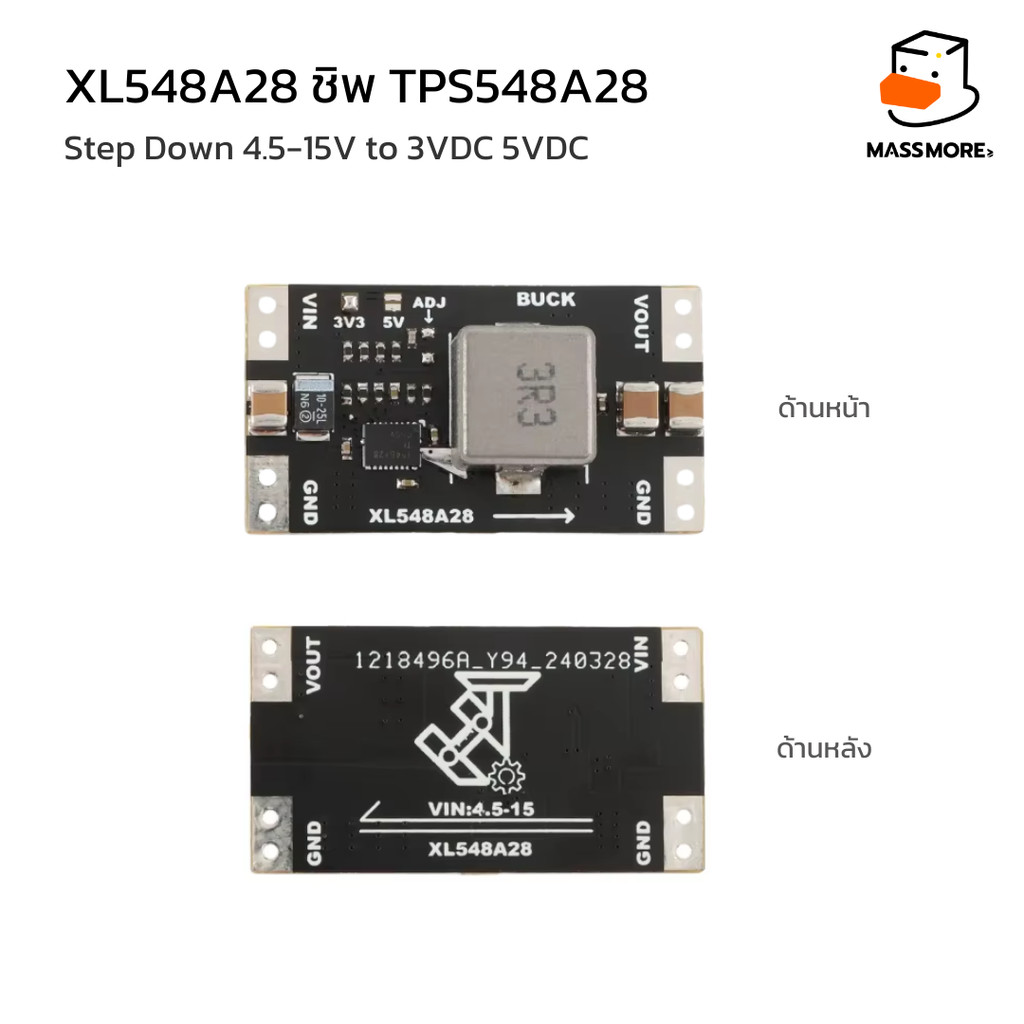

โมดูลลดแรงดัน StepDown 4.5-15V to 3V 5V Max 13A ชิพ TPS548A28 XL548A28 DC Buck PSU Module

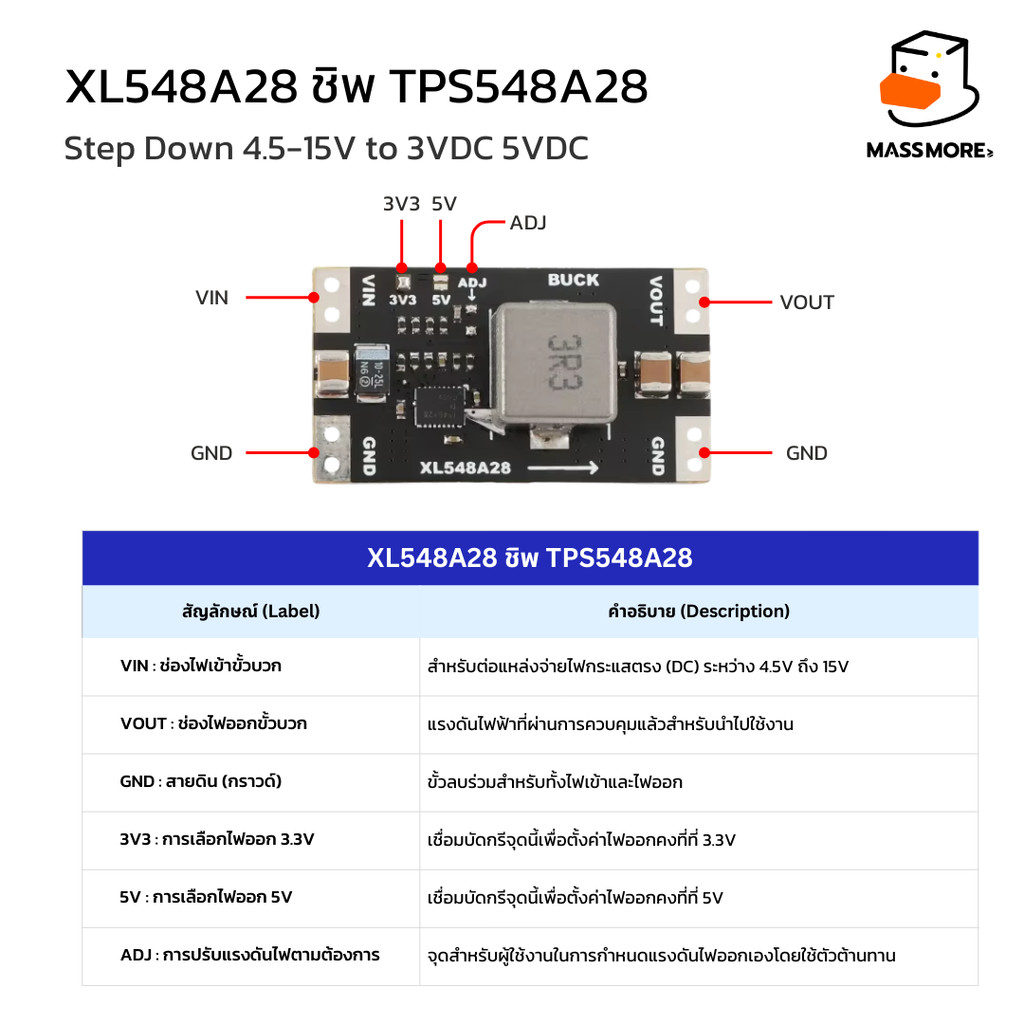

1. ชื่อสินค้า (Product) : โมดูลลดแรงดัน Step Down DC-DC Buck Converter 4.5V-15V to 3.3V/5V Max 13A (High Current PSU Module) ชิพ TPS548A28 / XL548A28 2. ตัวเลือกสินค้า (Product Options) 📌 OUTPUT 3.3V/13A: กำหนดค่าแรงดันเอาต์พุตคงที่ที่ 3.3VDC 📌 OUTPUT 5V/13A: กำหนดค่าแรงดันเอาต์พุตคงที่ที่ 5.0VDC 3. แนะนำ (Introduction) โมดูลลดแรงดันไฟฟ้ากระแสตรงรุ่น XL548A28 เป็นแหล่งจ่ายไฟประสิทธิภาพสูงแบบ Buck Converter ที่ออกแบบมาเพื่อรองรับงานที่ต้องการกระแสไฟฟ้าสูงเป็นพิเศษถึง 13A ในขนาดที่กะทัดรัด หัวใจหลักขับเคลื่อนด้วยชิพ TPS548A28 จาก Texas Instruments (หรือรหัสเทียบเคียง XL548A28) ซึ่งเป็น Synchronous Buck Converter ที่มีประสิทธิภาพการแปลงพลังงานสูงมาก มักนำไปใช้ในระบบที่ต้องการความเสถียรของแรงดันสูง เช่น แหล่งจ่ายไฟสำหรับระบบคอมพิวเตอร์ฝังตัว (SBC), เซิร์ฟเวอร์ขนาดเล็ก, หรือการจ่ายไฟให้ชุดมอเตอร์เซอร์โวจำนวนมากในงานหุ่นยนต์ 4. คุณสมบัติ (Features) - High Current Output: รองรับกระแสเอาต์พุตสูงสุดถึง 13A ต่อเนื่อง (ภายใต้การระบายความร้อนที่เหมาะสม) - Synchronous Rectification: ใช้เทคโนโลยีการเรียงกระแสแบบซิงโครนัสเพื่อลดการสูญเสียพลังงานในรูปแบบความร้อน - Wide Input Range: รองรับแรงดันขาเข้าตั้งแต่ 4.5V ถึง 15VDC - Voltage Selection: มีจุด Jump แรงดัน (Solder Pad) บนบอร์ดเพื่อเลือกแรงดันเอาต์พุตได้สะดวก ทั้ง 3.3V, 5V หรือปรับแต่งเองผ่านขา ADJ - Compact Size: บอร์ดมีขนาดเล็กเพียง 19 x 34 mm ประหยัดพื้นที่ในการติดตั้ง - Fast Transient Response: ตอบสนองต่อการเปลี่ยนแปลงของโหลดได้อย่างรวดเร็ว เหมาะกับอุปกรณ์ดิจิทัลความเร็วสูง 5. ข้อมูลสินค้า (Spec data) - รหัสโมดูล: XL548A28 - ชิพควบคุม: TPS548A28 (TI) หรือเทียบเท่า - แรงดันขาเข้า (VIN): 4.5V - 15V DC - แรงดันขาออก (VOUT): เลือกได้ระหว่าง 3.3V หรือ 5V (Default ตามตัวเลือก) - กระแสเอาต์พุตสูงสุด: 13A - ขนาดบอร์ด: 19 mm x 34 mm - อุณหภูมิการทำงาน: -40°C ถึง +125°C (ตามสเปกชิพหลัก) 6. ข้อมูลทางเทคนิค (Specification) - VIN: จุดเชื่อมต่อแรงดันขาเข้าขั้วบวก (4.5V - 15V) - GND: จุดเชื่อมต่อกราวด์ร่วม (Input/Output Negative) - VOUT: จุดเชื่อมต่อแรงดันขาออกขั้วบวก - 3.3V Pad: จุดบัดกรีเพื่อเลือกแรงดันออก 3.3V - 5V Pad: จุดบัดกรีเพื่อเลือกแรงดันออก 5V - ADJ: จุดสำหรับต่อตัวต้านทานภายนอกเพื่อกำหนดแรงดันเอาต์พุตตามความต้องการ (User Configurable) 7. เปรียบเทียบ (Comparison) 8. ตัวอย่างการใช้งาน (Applications) - High Power SBC Supply: จ่ายไฟให้กับบอร์ด Raspberry Pi 4/5, Jetson Nano หรือบอร์ดประมวลผล AI ที่กินกระแสสูง - Robot Servo Power: แหล่งจ่ายไฟรวมสำหรับเซอร์โวมอเตอร์จำนวนมาก (เช่น หุ่นยนต์แมงมุมหรือแขนกล) - LED Driver: ขับหลอดไฟ LED แรงดันต่ำที่กินกระแสสูงในงานตกแต่ง - Industrial Control: ใช้ในตู้คอนโทรลเพื่อลดแรงดันจาก 12V เป็นแรงดันลอจิกมาตรฐาน . . ❤️ ลูกค้าท่านใดที่ต้องการคำปรึกษา ตัวอย่างโค้ด Arduino หรือ ปัญหาในการใช้งาน สามารถ Inbox เข้ามาได้เลย ยินดีให้คำแนะนำ ขอบคุณครับ #Massmore #หน้าร้าน #อิเล็กทรอนิกส์ #ร้านอิเล็กทรอนิกส์ #เชียงใหม่ #โมดูลลดแรงดัน #StepDown #BuckConverter #TPS548A28 #13A #XL548A28 #DCDCPSU #แหล่งจ่ายไฟ #PowerSupply #HighCurrent #ElectronicModule #หุ่นยนต์ #RobotPower #RaspberryPiPower #JetsonNano #Arduino #ESP32 #DIYElectronics #MakerThai #Engineering #PowerManagement #VoltageRegulator #12Vto5V #12Vto3V3 #SynchronousBuck #RippleLow #IndustrialElectronic #PSUModule #โมดูลแปลงไฟ #อิเล็กทรอนิกส์
