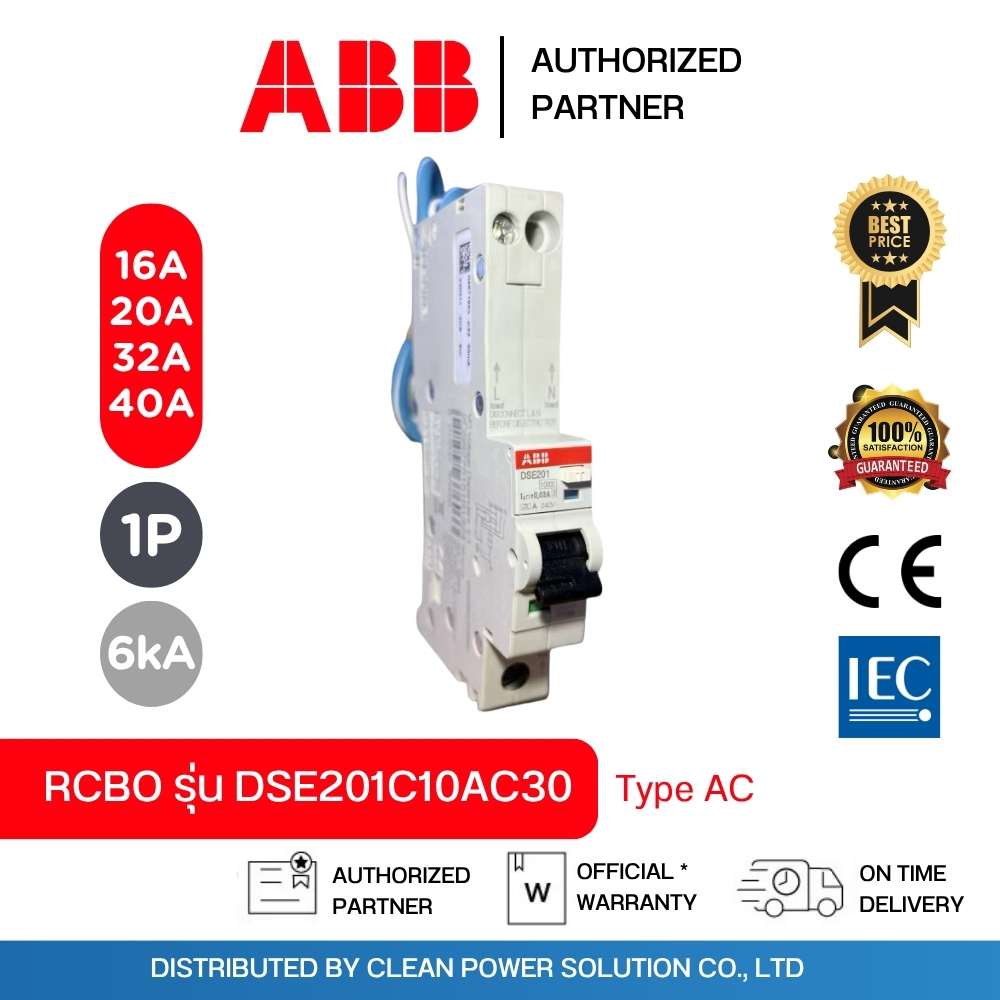

ABB เบรกเกอร์กันดูด RCBO DSE201 (16A-40A) AC30 1P 6kA Type AC ตัดไฟรั่ว 30mA

ABB เบรกเกอร์กันดูด RCBO DSE201 ( 6A - 50A ) AC30 1P+N Blue 6KA แบบ 1 โพล (1P + N) ระบบไฟ 1 เฟส 230V เบรกเกอร์กันดูด Type AC เป็นอุปกรณ์ที่รวมการป้องกัน ( กันไฟเกิน + ลัดวงจร + ไฟรั่วในตัวเดียว ) ตัดทั้งสาย L และ N ในกรณีผิดปกติ ติดตั้งใน ตู้คอนซูมเมอร์ยูนิตหรือ ตู้โหลดเซ็นเตอร์ การใช้งานเหมาะ กับ วงจรแสงสว่าง ปลั๊กไฟ เครื่องใช้ไฟฟ้าทั่วไป สำหรับ บ้านพักอาศัย, คอนโด, ออฟฟิศ, ร้านค้า, ร้านอาหาร ฯลฯ การทำงาน (Operating / Protection Principles) ในตัวเดียวจะมีฟังก์ชันหลัก 3 อย่าง ( กันไฟเกิน + ลัดวงจร + ไฟรั่วในตัวเดียว ) 1. ป้องกันกระแสเกิน / ใช้งานเกินโหลด (Overload Protection) ใช้กลไก Thermal (bimetal) วัดความร้อนจากกระแสเกิน ถ้าใช้โหลดเกินค่าที่ระบุ (เช่น ใช้เกิน 20A ในเบรกเกอร์ 20A) นานๆ จะค่อย ๆ ตัดออกเพื่อป้องกันสายไฟไหม้ 2. ป้องกันกระแสลัดวงจร (Short-Circuit Protection) ใช้กลไก แม่เหล็ก (Magnetic trip) ตอบสนองเร็วมาก ถ้าเกิดลัดวงจร (กระแสพุ่งสูงในเสี้ยววินาที) จะสั่งตัดทันที เพื่อป้องกันความเสียหายต่อสายไฟและอุปกรณ์ 3. ป้องกันไฟรั่ว / ไฟดูด (Earth Leakage Protection) วัดความต่างของกระแสระหว่างสายเฟสกับนิวทรัล ถ้ามีกระแสรั่วออกนอกวงจร (เช่น ไหลผ่านตัวคนลงดิน) เกิน 30mA จะสั่งตัด ได้ภายในประมาณ 40 ms (0.04 วินาที) เมื่อมีเหตุผิดปกติอย่างใดอย่างหนึ่ง เบรกเกอร์จะตัด ทั้งสายเฟสและสาย N (1P+N) เพื่อแยกระบบโหลดออกจากแหล่งจ่ายได้ชัดเจน ปลอดภัย ขนาด (Dimensions) - ความกว้าง (Width): 18 มม. - ความสูง (Height): 85 มม. - ความลึก/ความยาว (Depth/Length): 69 มม. น้ำหนัก (Weight) : 0.125 กก. ข้อมูลทางเทคนิค (Technical Specifications) ABB RCBO DSE201 (6A-50A) AC30 1P+N 6kA Type AC กระแสใช้งาน (Rated Current, In) : ( 6A - 50A ) ประเภท (Poles) : 1P + N Blue สีสาย Neutral ฟ้า (N Blue) - ทนกระแสลัดวงจรสูงสุด : 6KA ประเภท Type AC : ตรวจจับกระแสรั่วสลับ (AC) กระแสรั่วที่ตัดวงจร (Residual Current, IAn) : 30 mA แรงดันไฟทำงาน (Rated Voltage) : 230VAC 7 วิธีการติดตั้ง : ติดตั้งบน DIN-rail 35 mm อุปกรณ์ที่ใช้ร่วมกันได้ (Accessories & Compatible Devices) ตู้คอนซูมเมอร์ยูนิต ( Consumer Unit / Distribution Board / Mistral 65 ) Main MCB / MCCB 621865767a5 MCB S200 / SH200 , MCCB max ХТ (ХT1 / ХT2 / ХT3 / XT4) อุปกรณ์ป้องกันไฟกระชาก (SPD) OVR Type 1+2 | Type 2 / T2 40kA /20kA บัสบาร์ PS1 Busbar โหลดปลายทาง ปลั๊กไฟทั่วไป / หลอดไฟ / ไฟบ้าน / ตู้เย็น เครื่องใช้ ไฟฟ้าขนาดเล็กทั่วไป
