16-Channel CD74HC4067 Analog Digital Multiplexer Board Module โมดูลขยายสัญญาณอนาล็อกและดิจิตอล

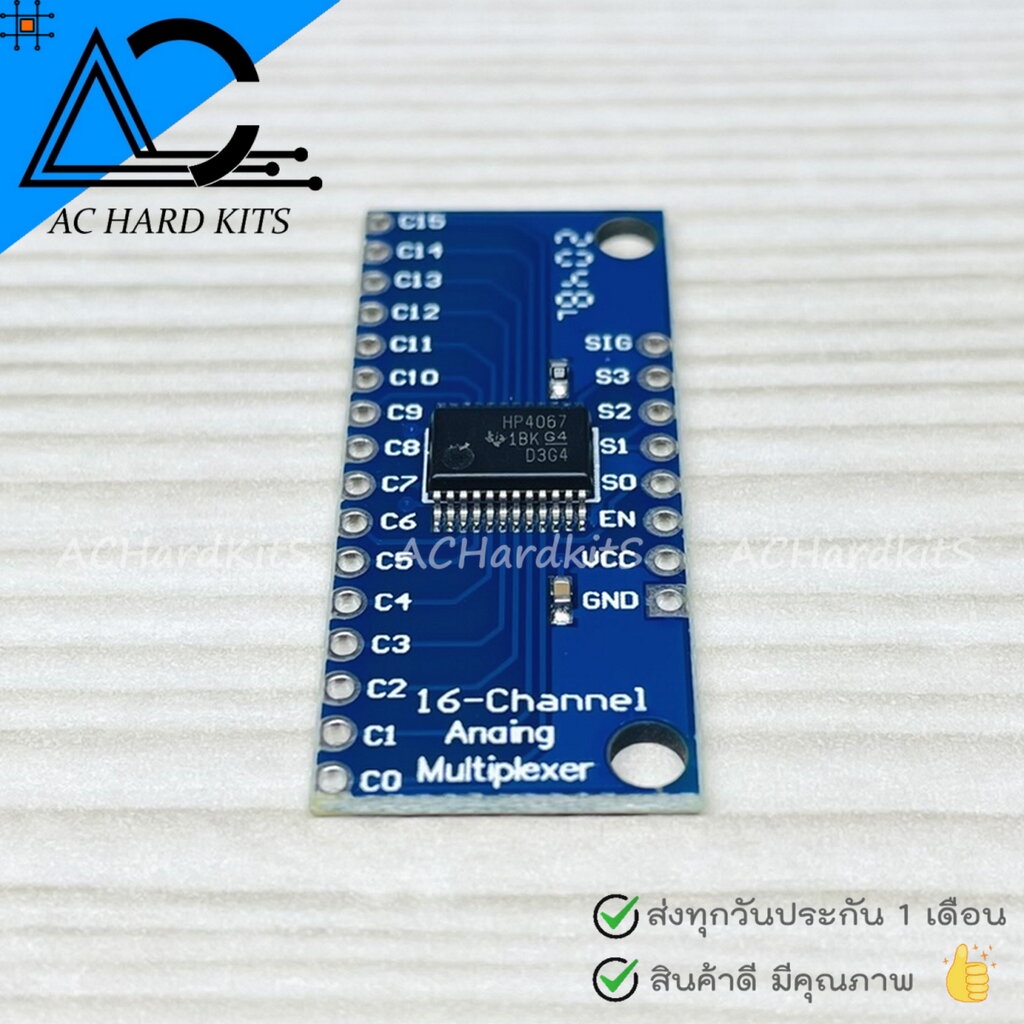

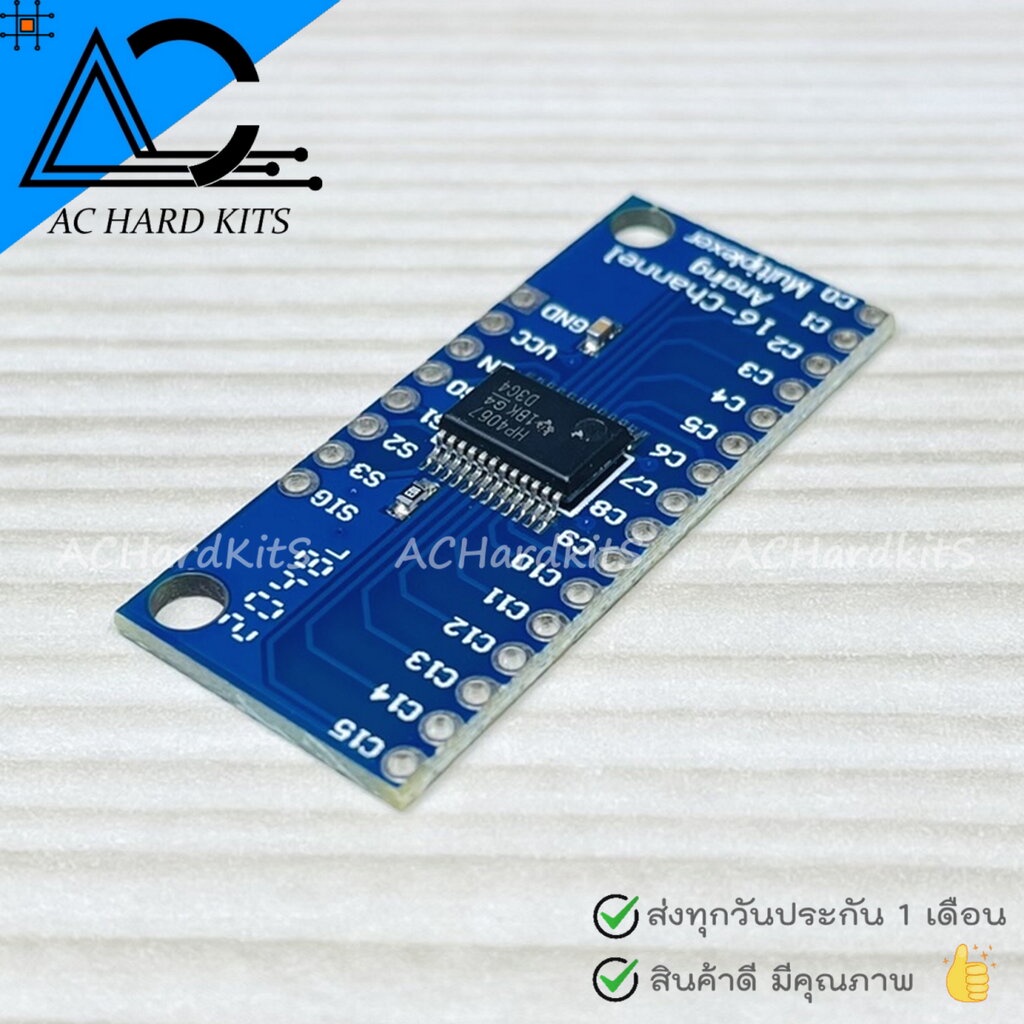

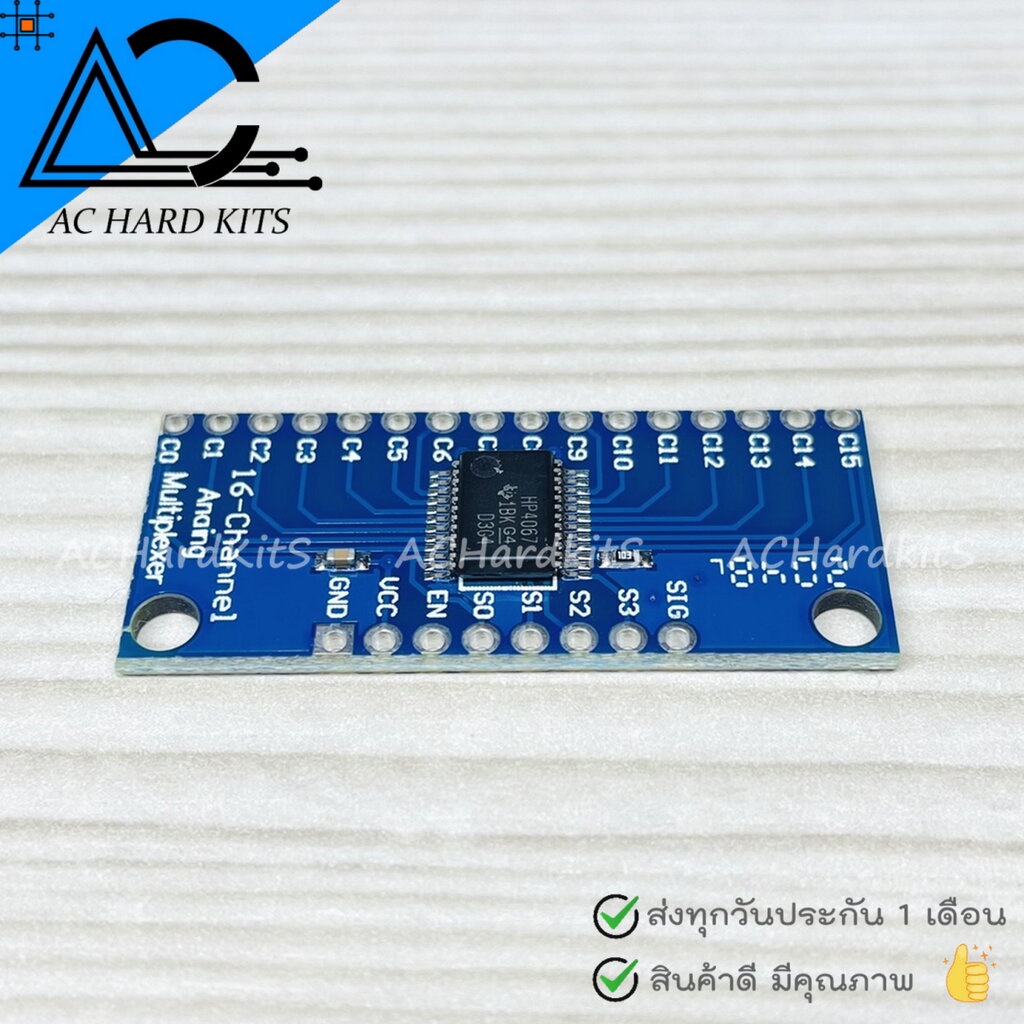

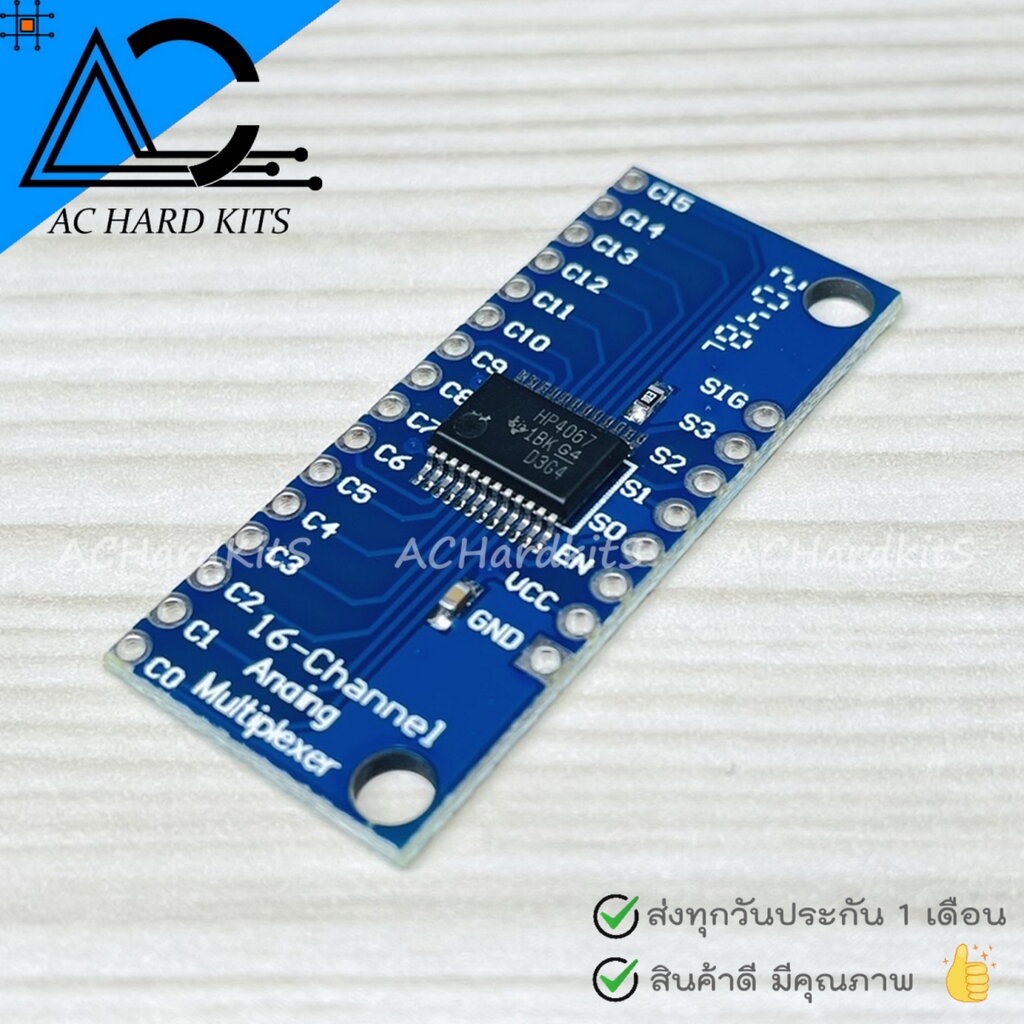

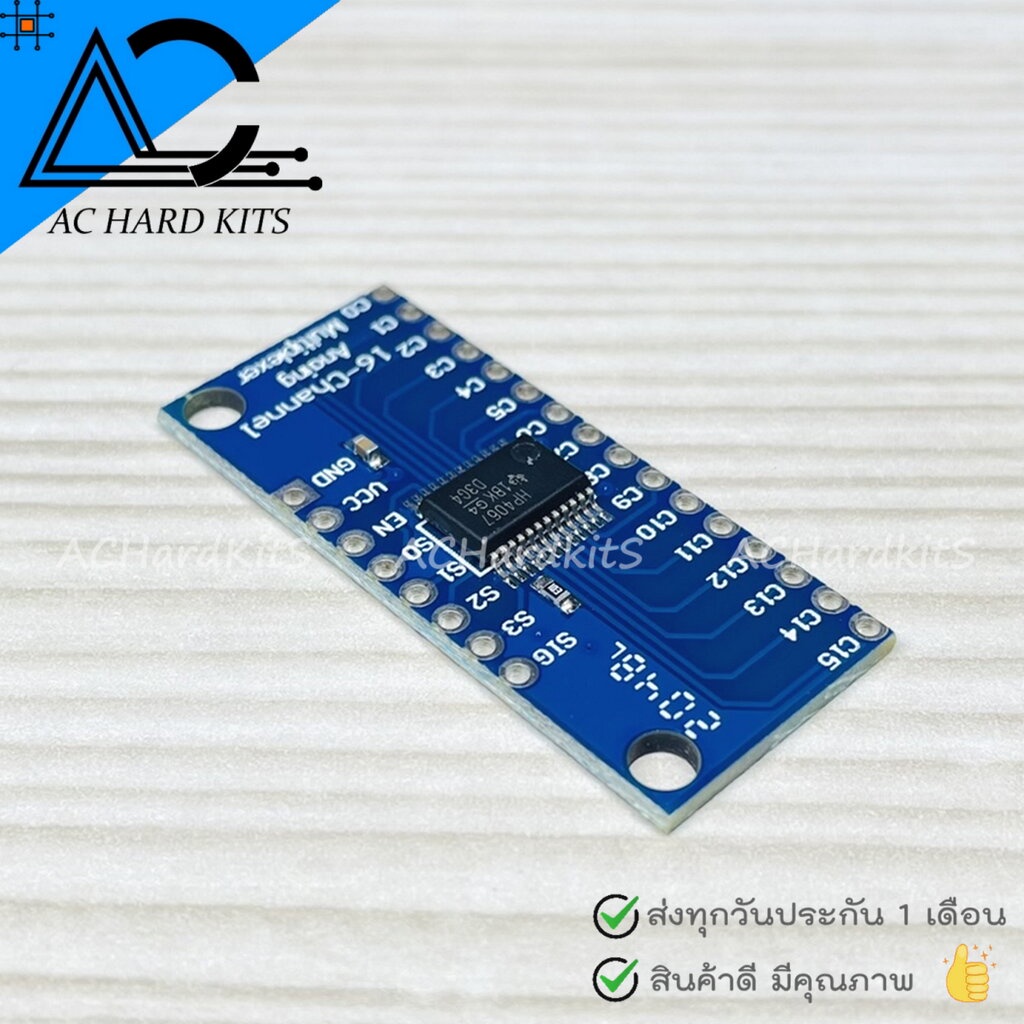

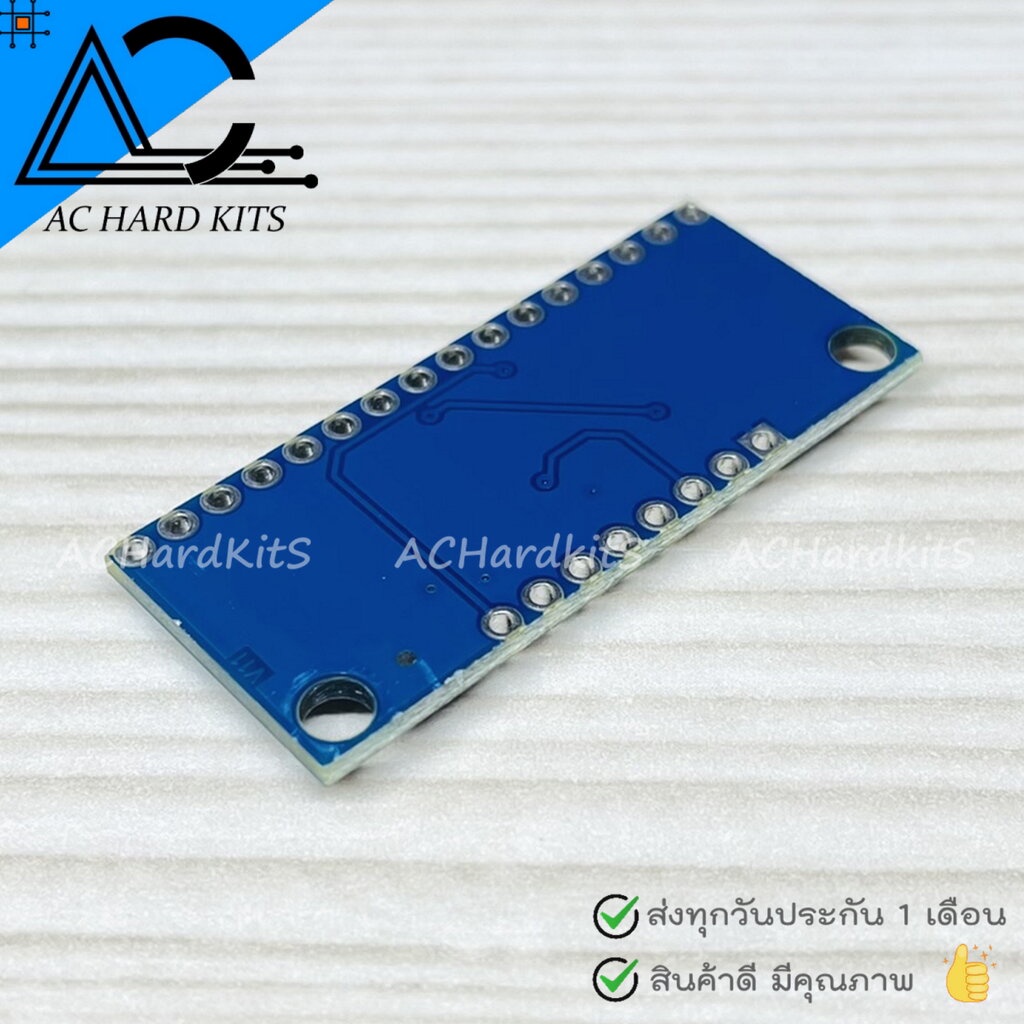

Description: This is a breakout board for the very handy 16-Channel Analog/Digital Multiplexer/Demultiplexer CD74HC4067. This chip is like a rotary switch - it internally routes the common pin (COM in the schematic, SIG on the board) to one of 16 channel pins (CHANxx). It works with both digital and analog signals (the voltage cant be higher than VCC), and the connections function in either direction. To control it, connect 4 digital outputs to the chips address select pins (S0-S3), and send it the binary address of the channel you want (see the datasheet for details). This allows you to connect up to 16 sensors to your system using only 5 pins! Since the mux/demux also works with digital signals, you can use it to pipe TTL-level serial data to or from multiple devices. For example, you could use it to connect the TX pins of 16 devices to one RX pin on your microcontroller. You can then select any one of those 16 devices to listen to. If you want two-way communications, you can add a second board to route your microcontrollers TX line to 16 devices RX lines. By using multiple boards, you can create similar arrangements for I2C, SPI, etc. The internal switches are bidirectional, support voltages between ground and VCC, have low "on" resistance and low "off" leakage, and to prevent crosstalk, perform "break-before-make" switching. The board also breaks out the chips "enable" pin, which when driven high, will completely disconnect the common pin (all switches "off"). Features: - 2V to 6V operation - "On" resistance: 70 Ohms @ 4.5V - 6ns break-before-make @ 4.5V - Wide operating temperature range: -55C to 125C Documents: - Schematic - Eagle Files - Datasheet - bildr blog - CD74HC4067 - GitHub 16-Channel Analog/Digital MUX Breakout - https://www.sparkfun.com/products/9056 - http://blog.codebender.cc/2014/01/30/mux74hc4067/ 📌📌***รายละเอียดและเงื่อนไขการรับประกัน***📌📌 ✅ - ร้านเราจัดส่งสินค้าทุกวันจันทร์-เสาร์ ✅ - หากลูกค้ากดสั่งซื้อผ่านระบบได้สำเร็จ แสดงว่ามีสินค้าพร้อมจัดส่งได้ทันที ✅ - สต๊อกสินค้าอยู่ในประเทศไทย ส่งถึงมือลูกค้าภายใน 1-3 วัน รวดเร็วทันใจแน่นอน ✅ - หากลูกค้าต้องการบิลใบเสร็จ ให้แจ้งที่หมายเหตุถึงร้านค้าหรือแชทแจ้งทางร้านได้เลย 📢📢📢*** เงื่อนไขการรับประกัน***🔸🔸🔸 ✅ - หากลูกค้าได้รับสินค้าผิด ชำรุด ให้ถ่ายรูปสินค้าที่ได้รับส่งมาทางแชท แจ้งปัญหาได้ ทางร้านยินดีเปลี่ยนสินค้า/คืนเงิน ✅ - ทางร้านรับประกันสินค้า 1 เดือน หากสินค้ามีปัญหาแจ้งมาทางแชทได้เลย สินค้าจะต้องอยู่ในสภาพที่สมบูรณ์ไม่ถูกงัดแงะ ถูกบัดกรี หรือเสียหายจากลูกค้าเป็นผู้กระทำ ✅ - กรณีคืนสินค้าที่มีปัญหา ลูกค้าทำเรื่องคืนสินค้ามายังร้าน เมื่อร้านค้าได้รับสินค้าคืนจะดำเนินการตรวจสอบสินค้าและคืนเงินให้ทันที ✅ - หากเกินระยะเวลารับประกัน ทางร้านจะไม่รับชอบใดๆทั้งสิ้น ฯลฯ
