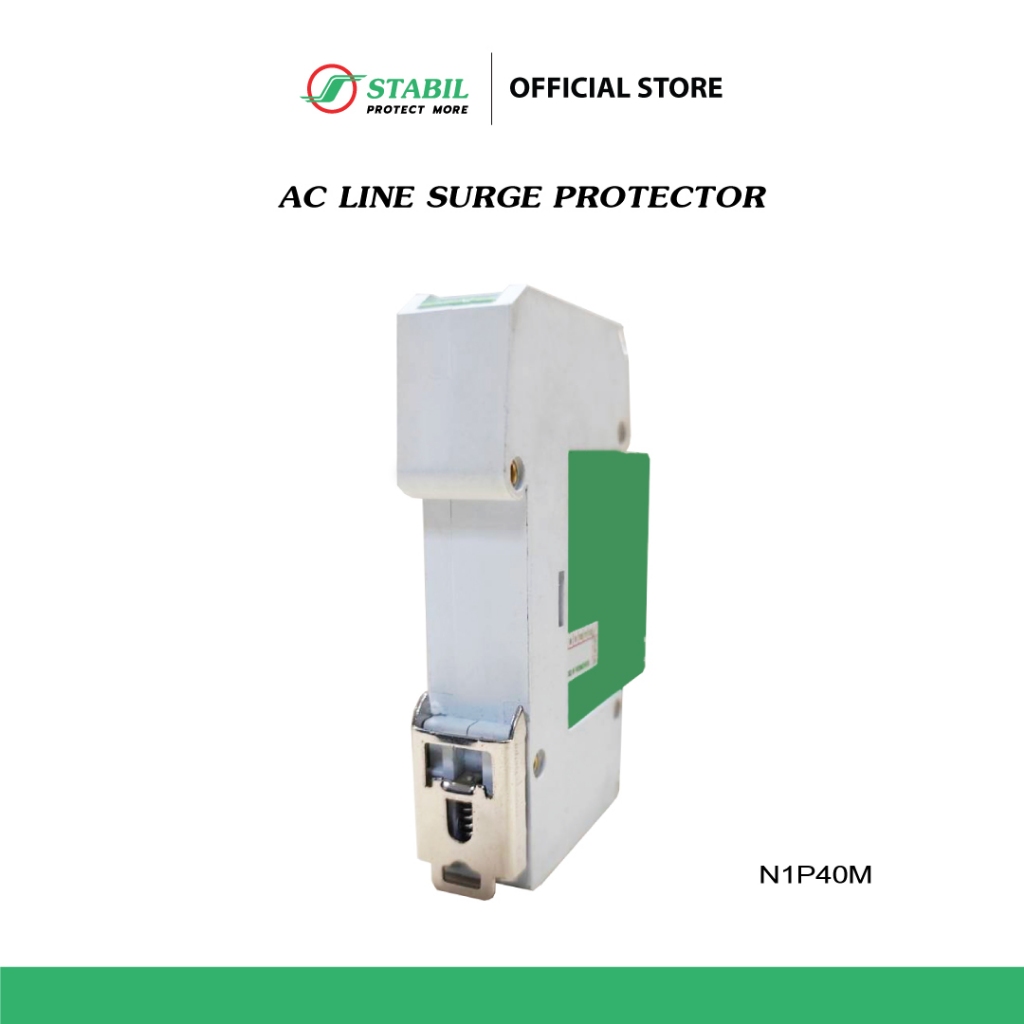

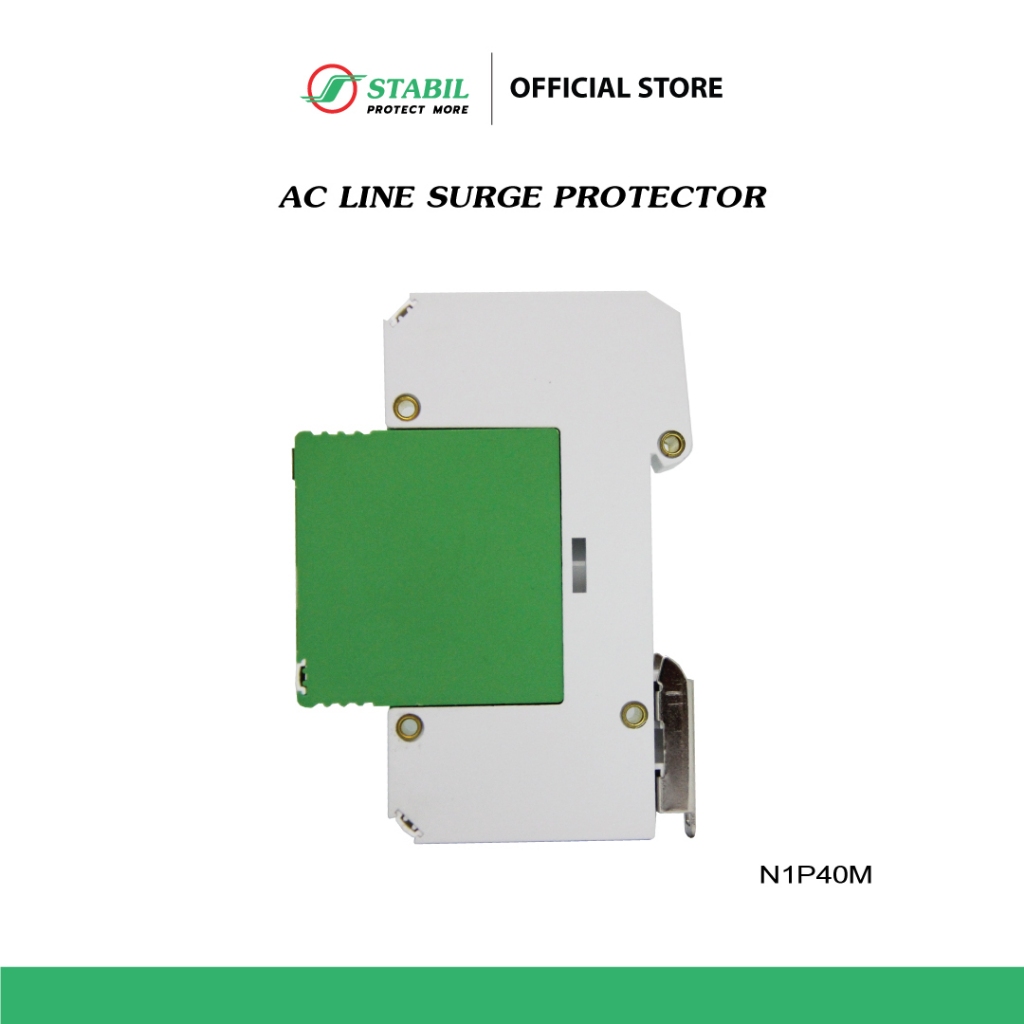

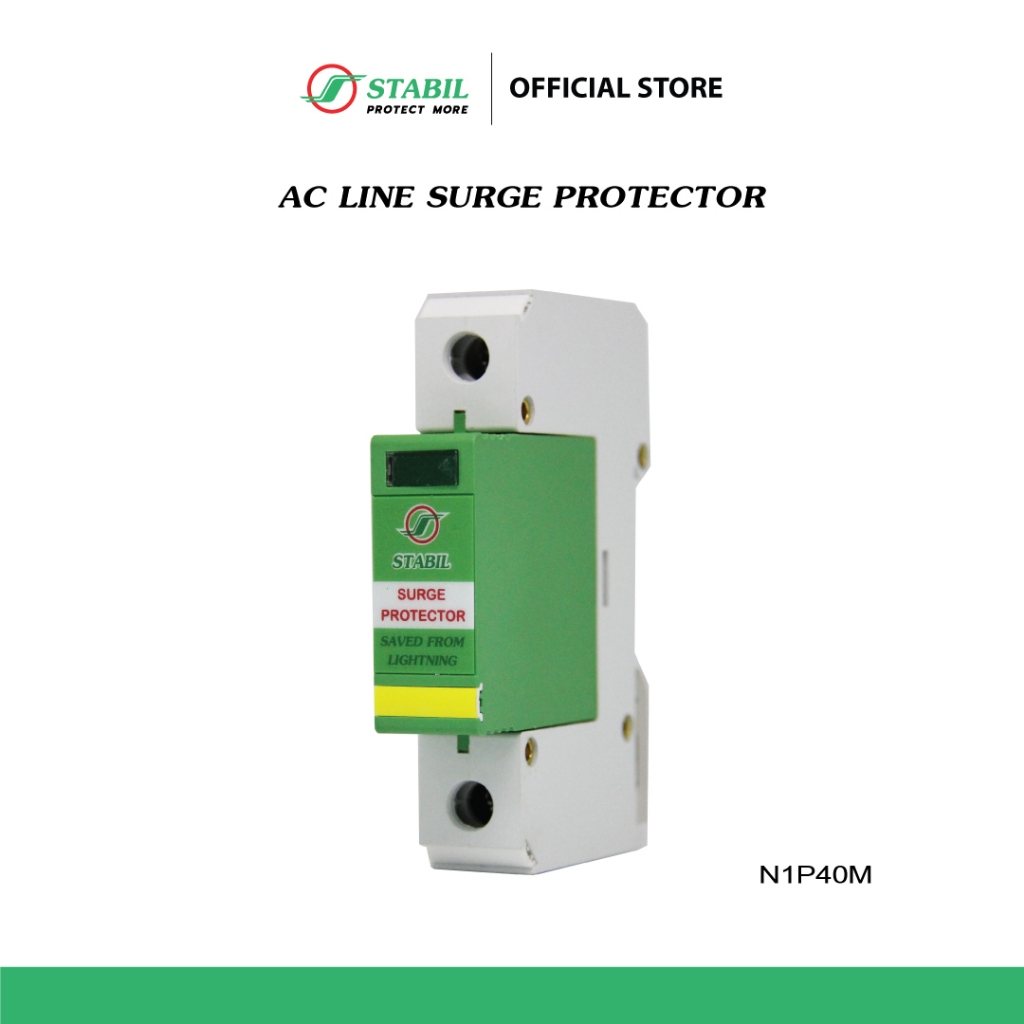

AC LINE SURGE PROTECTOR N1P-M series - 1 Phase

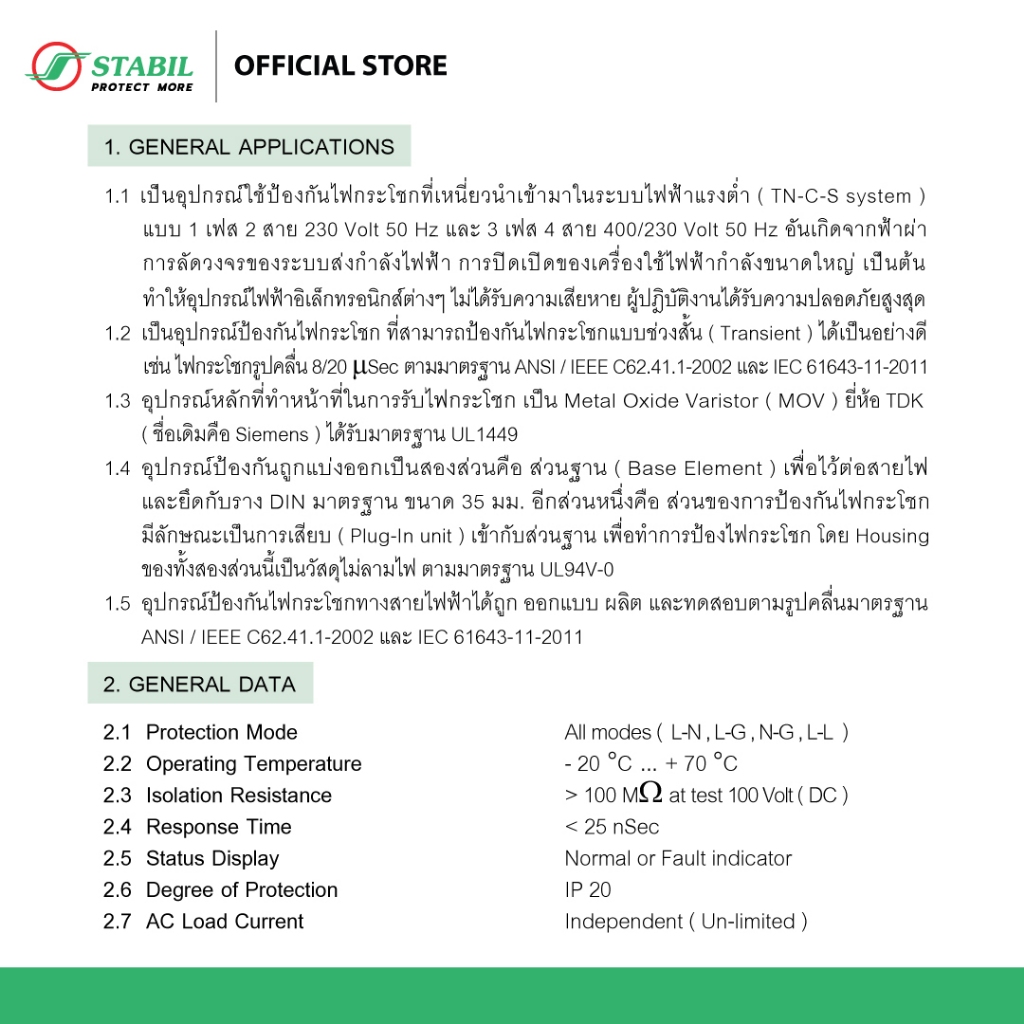

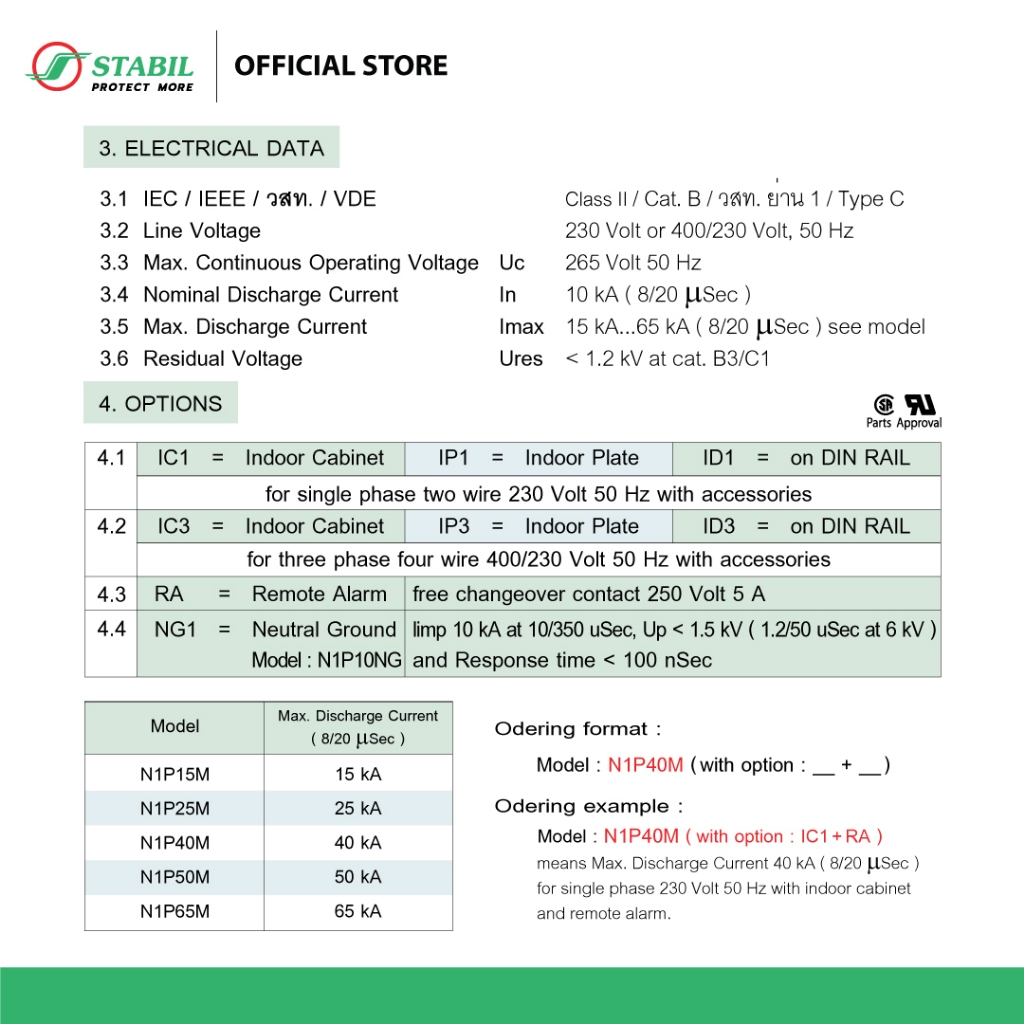

1. GENERAL APPLICATIONS 1.1) เป็นอุปกรณ์ใช้ป้องกันไฟกระโชกที่เหนี่ยวนำเข้ามาในระบบไฟฟ้าแรงต่ำ ( TN-C-S system ) แบบ 1 เฟส 2 สาย 230 Volt 50 Hz และ 3 เฟส 4 สาย 400/230 Volt 50 Hz อันเกิดจากฟ้าผ่า การลัดวงจรของระบบส่งกำลังไฟฟ้า การปิดเปิดของเครื่องใช้ไฟฟ้ากำลังขนาดใหญ่ เป็นต้น ทำให้อุปกรณ์ไฟฟ้าอิเล็กทรอนิกส์ต่างๆ ไม่ได้รับความเสียหาย ผู้ปฎิบัติงานได้รับความปลอดภัยสูงสุด 1.2) เป็นอุปกรณ์ป้องกันไฟกระโชก ที่สามารถป้องกันไฟกระโชกแบบช่วงสั้น ( Transient ) ได้เป็นอย่างดี เช่น ไฟกระโชกรูปคลื่น 8/20 µSec ตามมาตรฐาน ANSI / IEEE C62.41.1-2002 เเละ IEC 61643-11-2011 1.3) อุปกรณ์หลักที่ทำหน้าที่ในการรับไฟกระโชก เป็น Metal Oxide Varistor ( MOV ) ยี่ห้อ TDK ( ชื่อเดิมคือ Siemens ) ได้รับมาตรฐาน UL1449 1.4) อุปกรณ์ป้องกันถูกแบ่งออกเป็นสองส่วนคือ ส่วนฐาน ( Base Element ) เพื่อไว้ต่อสายไฟ และยึดกับราง DIN มาตรฐาน ขนาด 35 มม. อีกส่วนหนึ่งคือ ส่วนของการป้องกันไฟกระโชก มีลักษณะเป็นการเสียบ ( Plug-In unit ) เข้ากับส่วนฐาน เพื่อทำการป้องไฟกระโชก โดย Housing ของทั้งสองส่วนนี้เป็นวัสดุไม่ลามไฟ ตามมาตรฐาน UL94V-0 1.5) อุปกรณ์ป้องกันไฟกระโชกทางสายไฟฟ้าได้ถูก ออกแบบ ผลิต และทดสอบตามรูปคลื่นมาตรฐาน ANSI / IEEE C62.41.1-2002 และ IEC 61643-11-2011 2. GENERAL DATA 2.1) Protection Mode All modes ( L-N , L-G , N-G , L-L ) 2.2) Operating Temperature - 20 °C ... + 70 °C 2.3) Isolation Resistance > 100 MW at test 100 Volt ( DC ) 2.4) Response Time < 25 nSec 2.5) Status Display Normal or Fault indicator 2.6) Degree of Protection IP 20 2.7) AC Load Current Independent ( Un-limited ) 3. ELECTRICAL DATA 3.1) IEC / IEEE / วสท. / VDE Class II / Cat. B / วสท. ย่าน 1 / Type C 3.2) Line Voltage 230 Volt or 400/230 Volt, 50 Hz 3.3) Max. Continuous Operating Voltage Uc 265 Volt 50 Hz 3.4) Nominal Discharge Current In 10 kA ( 8/20 mSec ) 3.5) Max. Discharge Current Imax 15 kA...65 kA ( 8/20 mSec ) see model 3.6) Residual Voltage Ures < 1.2 kV at cat. B3/C1 4. OPTIONS 4.1) IC1 = Indoor Cabinet IP1 = Indoor Plate D1 = on DIN RAI for single phase two wire 230 Volt 50 Hz with accessories 4.2) IC3 = Indoor Cabinet IP3 = Indoor Plate D3 = on DIN RAI for three phase four wire 400/230 Volt 50 Hz with accessories 4.3) RA = Remote Alarm free changeover contact 250 Volt 5 A 4.4) NG1 = Neutral Ground limp 10 kA at 10/350 uSec, Up < 1.5 kV ( 1.2/50 uSec at 6 kV ) Model : N1P10NG and Response time < 100 nSec Model Max. Discharge Current ( 8/20 mSec ) N1P15M 15 kA N1P25M 25 kA N1P40M 40 kA N1P50M 50 kA N1P65M 65 kA
