บอร์ดแอคทีฟบาลานซ์ 5A 4S 8S แอคทีฟ บาล้านซ์ บอร์ดบาล้านซ์ไฟ บอร์ดรักษาระดับแรงดันไฟ Li-ion/LiFePO4 Active Balance

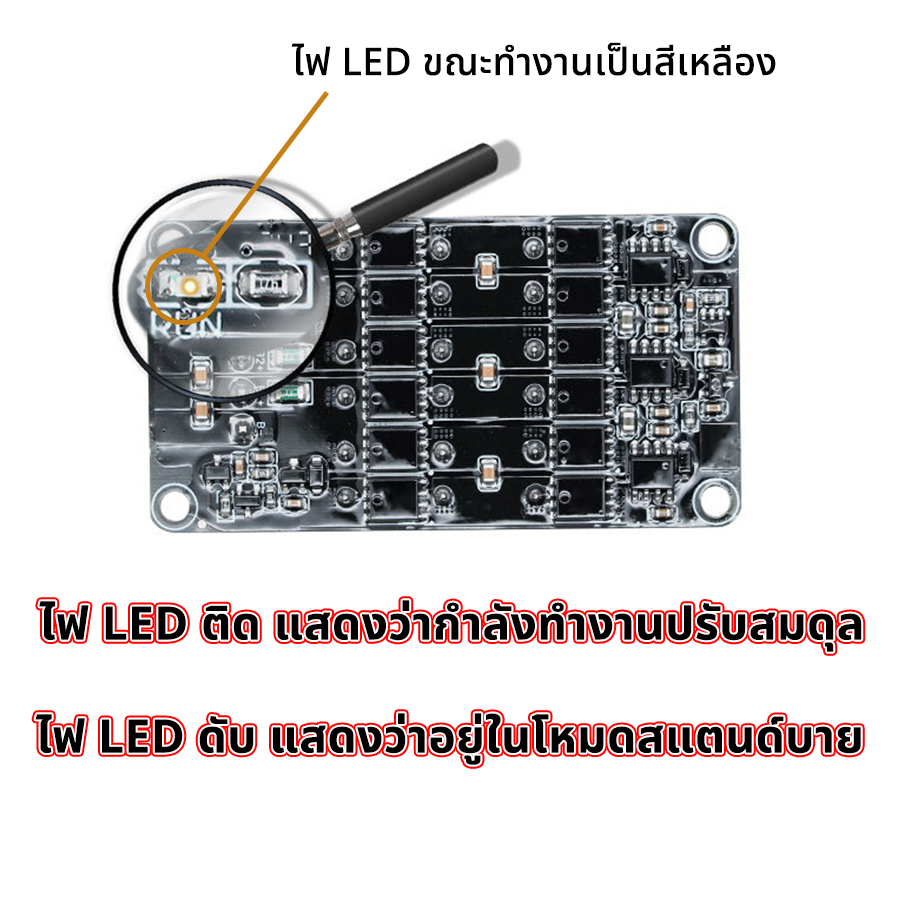

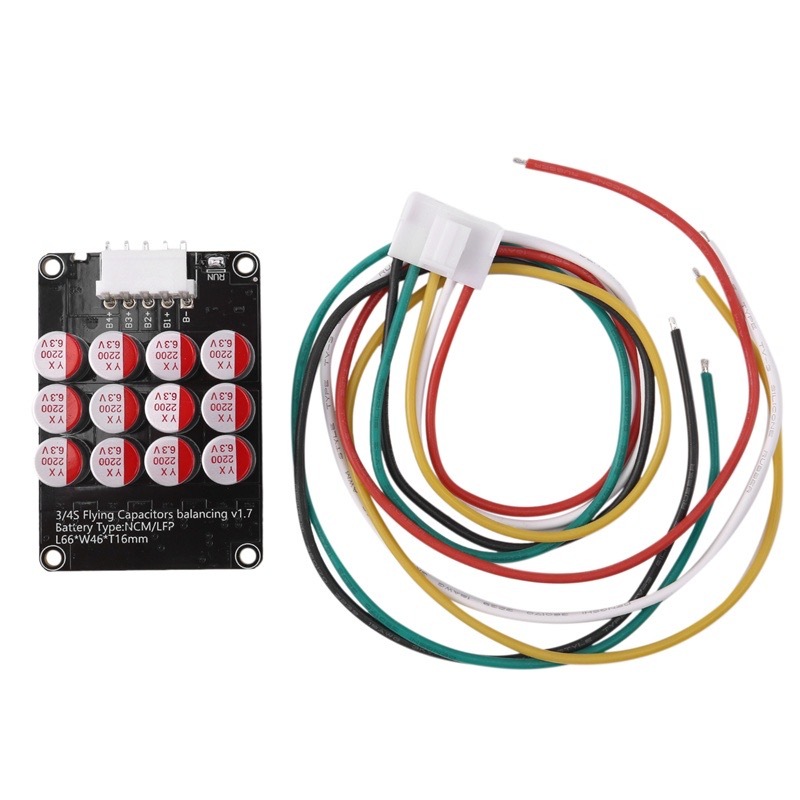

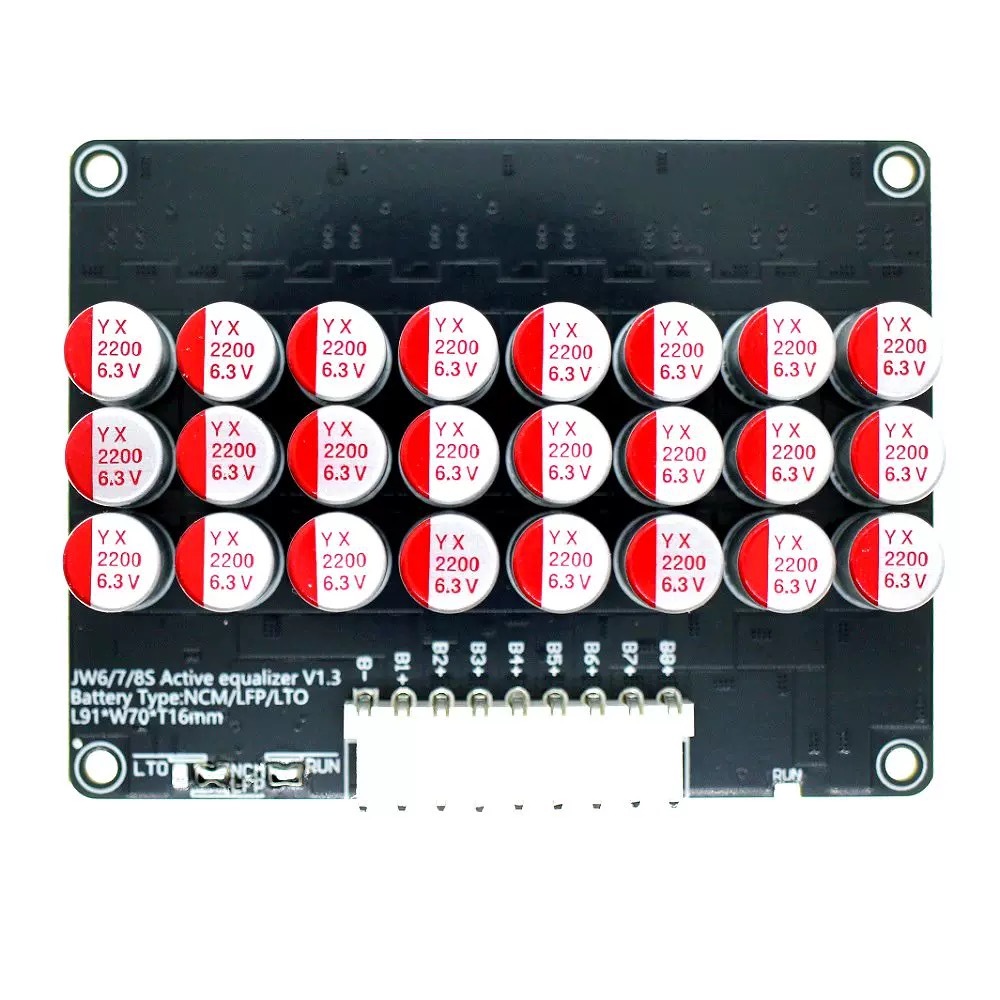

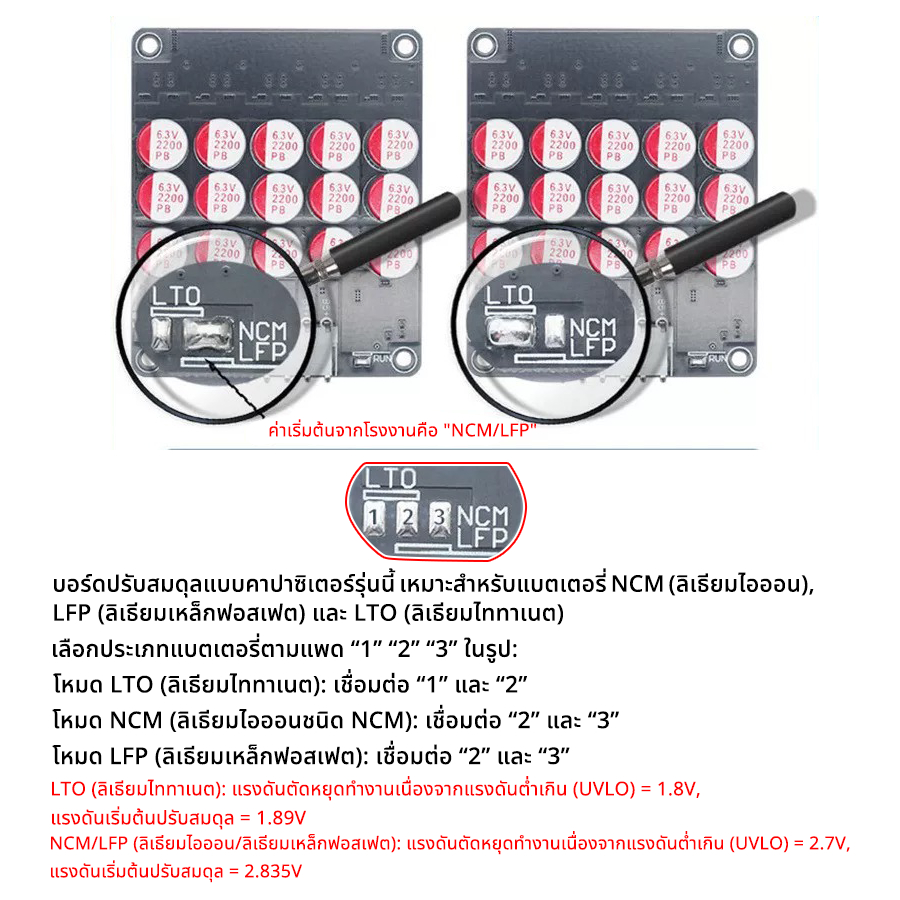

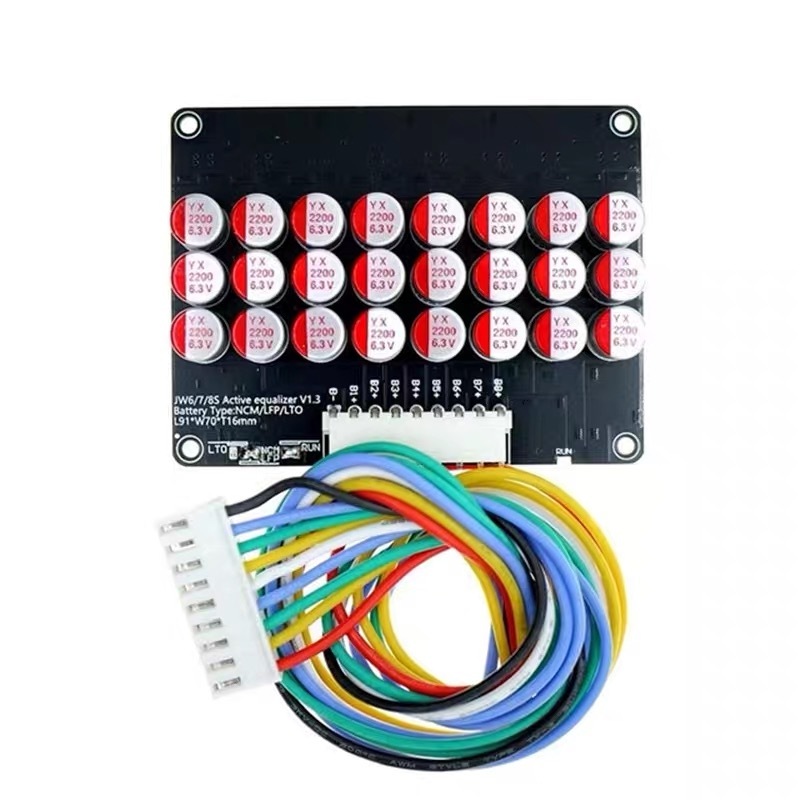

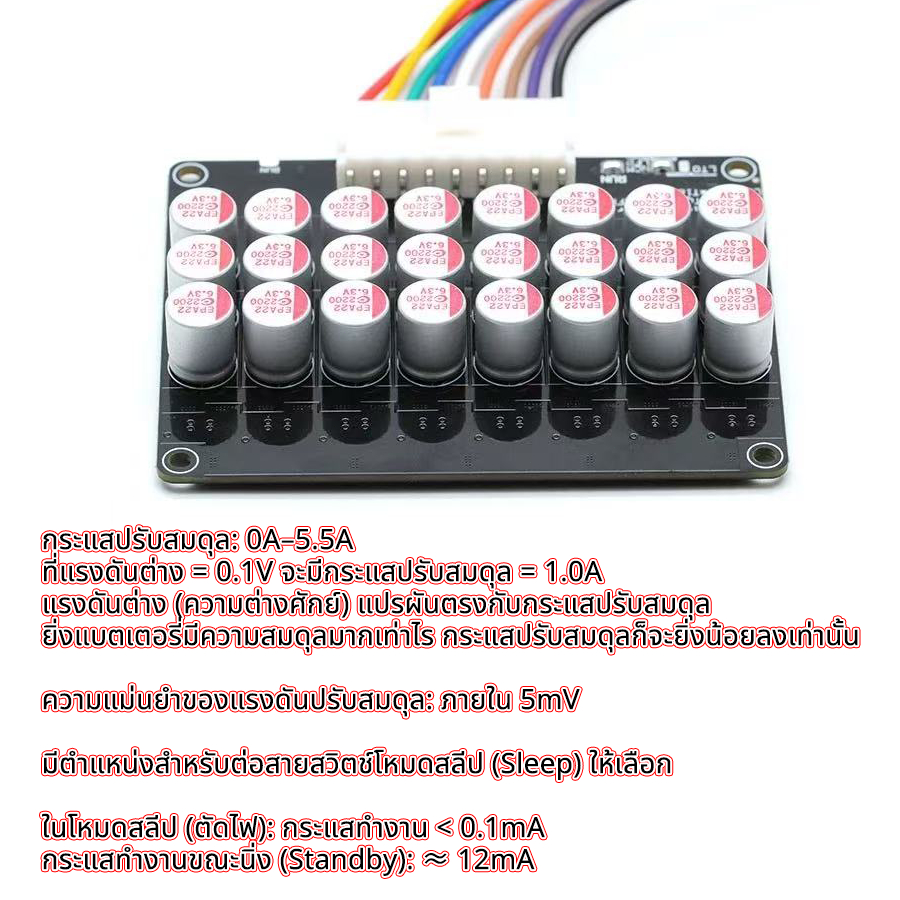

ผลิตภัณฑ์นี้คือแผงวงจรปรับสมดุลแบตเตอรี่แบบแอคทีฟ (ใช้ตัวเก็บประจุในการแปลงพลังงาน) มีให้เลือกสองรุ่น: 4S (รองรับ 3S/4S) 8S (รองรับ 6S/7S/8S) ลูกค้าสามารถเลือกได้ตามจำนวนเซลล์แบตเตอรี่ที่ใช้ คุณสมบัติหลัก: การปรับสมดุลเซลล์ที่ไม่ติดกัน (การปรับสมดุลแรงดันไฟฟ้าระหว่างเซลล์) ความแม่นยำสูง ≤ 5mV ประสิทธิภาพสูง ไม่มีการสูญเสียพลังงาน ทำงานอัตโนมัติหลังจากเชื่อมต่อแบตเตอรี่ เมื่อเปรียบเทียบกับแผงวงจรแบบดั้งเดิม: แบบตัวต้านทาน: การสูญเสียพลังงานเกิดจากการสร้างความร้อน รุ่นนี้: การส่งพลังงานโดยตรง ประหยัดและมีประสิทธิภาพมากกว่า แรงดันไฟฟ้าใช้งาน: เซลล์เดี่ยว 1.8V – 4.5V ประเภทแบตเตอรี่ที่รองรับ: แบตเตอรี่ลิเธียมไอออน (18650 / 21700) แบตเตอรี่ลิเธียมเหล็กฟอสเฟต (LiFePO4) แบตเตอรี่ลิเธียมไททาเนต วิธีการปรับสมดุล: การถ่ายโอนพลังงานผ่านตัวเก็บประจุ กระแสปรับสมดุลสูงสุด: ข้อผิดพลาดรวมของกลุ่ม 0.1V-1A; 0.5V-3.5A; 1.0V-5.5A (ทดสอบด้วยสายเคเบิล 18AWG 30CM) ความแม่นยำในการปรับสมดุล: ≤ 5mV กระแสไฟใช้งาน: ประมาณ 12mA กระแสไฟสแตนด์บาย: น้อยกว่า 0.1mA การทำงาน: เปิดใช้งานโดยอัตโนมัติหลังจากเชื่อมต่อแบตเตอรี่ คำอธิบายขั้วต่อ: B- คือขั้วลบโดยรวมของชุดแบตเตอรี่ B1 คือขั้วบวกของแบตเตอรี่ก้อนที่ 1 B2 คือขั้วบวกของแบตเตอรี่ก้อนที่ 2 B3 คือขั้วบวกของแบตเตอรี่ก้อนที่ 3 B4 ถึง B8 คือขั้วบวกของแบตเตอรี่ก้อนถัดไปตามลำดับ แต่ละสายทำหน้าที่เป็นจุดวัดแรงดันไฟฟ้าสำหรับแบตเตอรี่แต่ละก้อน ต้องต่อแบตเตอรี่แบบอนุกรม: B- → แบตเตอรี่ 1 → แบตเตอรี่ 2 → แบตเตอรี่ 3 → … → ขั้วบวกสุดท้าย ต่อขั้วบวกของแบตเตอรี่แต่ละก้อนเข้ากับขา B ตามลำดับ หมายเหตุ: ตรวจสอบการต่อแบตเตอรี่อย่างระมัดระวัง วัดแรงดันไฟฟ้าของแต่ละเซลล์ ต่อ B- ก่อน ต่อ B1 → B2 → B3 ตามลำดับ เสียบแผงวงจรหลังจากต่อสายทั้งหมดเสร็จแล้วเท่านั้น ห้ามต่อขั้วกลับด้าน ห้ามเสียบแผงวงจรก่อนต่อสายไฟ ห้ามลัดวงจร การต่อที่ไม่ถูกต้อง: แผงวงจรจะเสียหายทันที การทำงานของแผงวงจร: ทำงานโดยอัตโนมัติหลังจากเสียบปลั๊กไฟ เมื่อความแตกต่างของแรงดันไฟฟ้ามาก → กระแสปรับสมดุลจะมาก เมื่อแรงดันไฟฟ้าใกล้เคียงกัน → กระแสจะลดลง ปรากฏการณ์ปกติ: ความร้อนเล็กน้อย ความเข้ากันได้ของแบตเตอรี่ ความจุแบตเตอรี่ที่แนะนำ: 30Ah – 300Ah สามารถใช้แบตเตอรี่ที่มีความจุน้อยกว่าได้ แต่ประสิทธิภาพจะลดลง ฟังก์ชั่นการป้องกัน เข้าสู่โหมดสลีปเมื่อแรงดันไฟฟ้าลดลงต่ำกว่า 3.0V กลับมาทำงานโดยอัตโนมัติ การใช้พลังงานต่ำมากในโหมดสแตนด์บาย แผงวงจรปรับสมดุลพลังงานแบบแอคทีฟที่มีการสูญเสียพลังงานน้อยที่สุดและความเร็วในการปรับสมดุลที่รวดเร็ว รองรับแบตเตอรี่แพ็ค 3S-8S ใช้งานได้หลากหลาย
