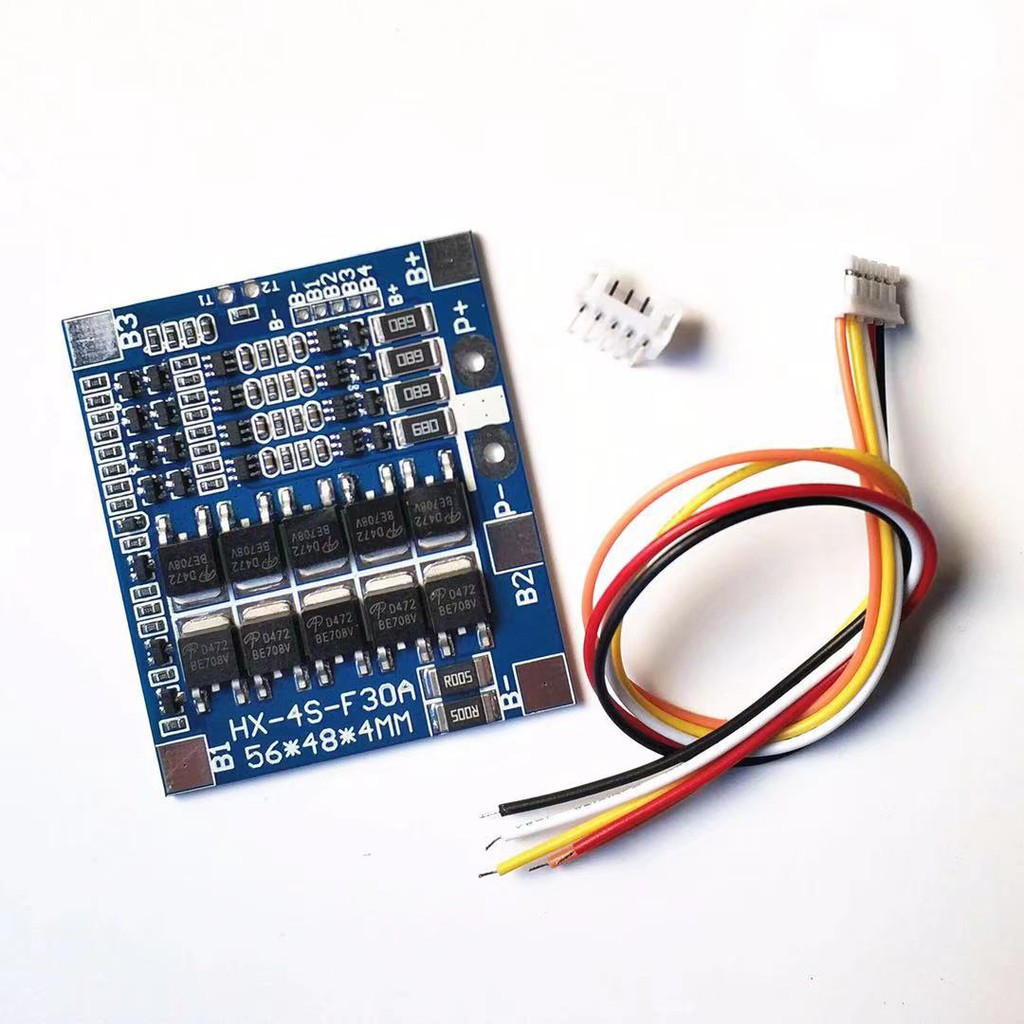

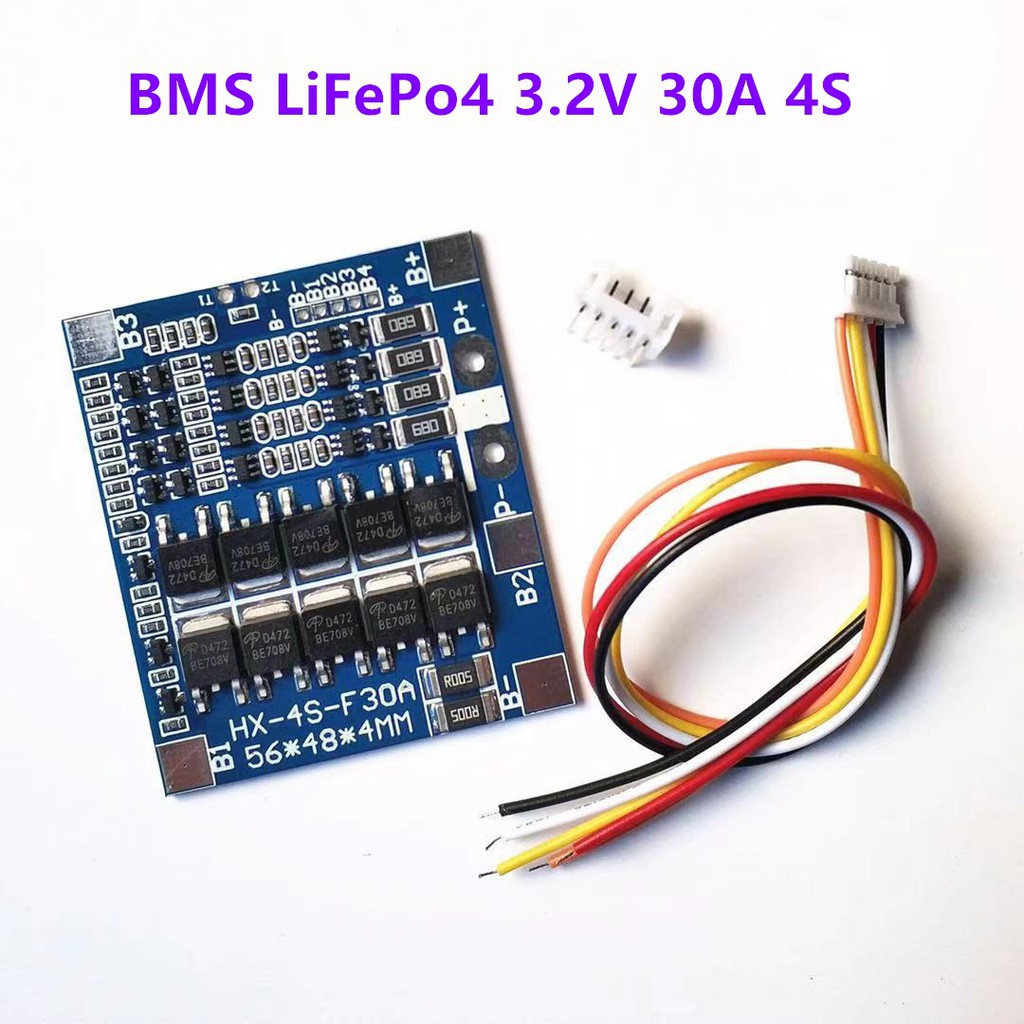

วงจรป้องกันแบตเตอรี่ BMS LiFePo4 3.2V 30A 4S (Peak 56A) บาลานซ์: 58mA ชนิด Common port

**วงจรต่อได้ 2 แบบตามปก 1.แบบไม่ใช้หัวซอกเก็ต(แนะนำต่อแบบนี้) 2.แบบใช้หัวซ็อกเก็ต สำหรับหัวซ็อกเก็ตที่แถมมาส่วนมากไม่ได้ทำการบัดกรีมาให้จากโรงงาน และสายที่แถมมมาให้เส้นสีดำส่วนมากต่อเข้าไปที่ขั้วบวกต้องสังเกตุดีๆไม่งั้นวงจรไหม้เอาง่ายๆตั้งแต่ยังไม่ทันใช้** การประจุแบตชนิด LiFePo4 ต้องมีวงจรควบคุมการประจุหรือที่เรียกว่า BMS คอยทำหน้าที่ความคุมการประจุอย่างแม่นยำไม่เหมือนแบตตะกั่วกรด ถ้าเราไม่ควบคุมแบตก็อาจทำให้เสื่อมสภาพก่อนเวลาอันควร BMS ชนิดนี้ใช้สำหรับแบตเตอรี่ LiFePo4 เท่านั้น ขนาด 4S 30A ปล่อยกระแสไฟฟ้าสูงสุดที่ 56A(Peak) ประเภท common port ระหว่าง port charge กับ port ใช้ เหมาะสำหรับงานทั่วๆไป วงจรต่อตามรูปที่ให้ไว้ แนะนำต่อแบบแรกง่ายที่สุด(ไม่ต้องใช้ซอกเก็ตที่แถมมา) ***คำเตือน*** โปรดระวังและสังเกตุเรื่องสายไฟที่ต่อเข้ากับแบตเตอร์รี่ ต้องต่อให้ถูกต้องตามวงจรที่หน้าปกในเวป ให้ยึดตามตัวอักษรที่เขียนไว้บนแผงวงจร ถ้าจะใช้ Socket (มือใหม่ต่อครั้งแรกไม่แนะนำให้ใช้socket ให้ใช้วงจรที่ 1)ที่แถมมาต้องมันใจว่าเรียงตามลำดับ B- B1 B2 B3 B4 จริงๆ(ถ้า งง ก็ ต่อแบบที่ 1 ไม่ใช้ socket จบ! ถูกแน่นอน ที่ร้านก็ใช้แบบที่ 1 ในการทดสอบก่อนส่งมอบสินค้า) Spec : Overcharge Detection Voltage: 3.75v±0.05v Overcharge Protection Delay: 1300MS อยุดการ charge เมื่อแรงดันไฟฟ้าเกิน: 3.60v±0.05v Over-Discharge Detection Voltage: 2.10v±0.08v Over-Discharge Detection Delay: 145S หยุดการ จ่ายไฟเมื่อแรงดันไฟฟ้าต่ำกว่า: 2.30v±0.1v แรงดันcharge สูงสุด: 14.8V กระแสไฟฟ้าชาร์จสูงสุด.: 20A สามารถปล่อยกระแสต่อเนื่องไม่เกิน: 30A ปล่อยกระแสไฟฟ้า Peak สูงสุด: 56A เริ่มบาลานซ์: 3.6v±0.05v กระแสบาลานซ์: 58mA Working Current: less than 30uA ขนาดบอร์ดPCB: 56x40x7มม สินค้าอาจมีรอยนิดหน่อยนะครับเนื่องจากทางร้านเรามีการทดสอบวงจรให้เบื้องทุกตัวก่อนส่งมอบ ***ถ้าไฟไม่ออกแนะนำเบื้องต้นให้นำสายไฟตรง B-แตะกับ P-ด้วยความรวดเร็วเพื่อ reset วงจร ก่อนนะครับ ***ร้านไม่รับประกันเมื่อตรวจพบรอยไหม้ในตัวแผงวงจร
