JBD สมาร์ท BMS 7S ~ 24S 8S 24V 10S 13S 16S 48V 20S 60V 50A 80A Current Protect LiFePo4 Li-ion BMS BT

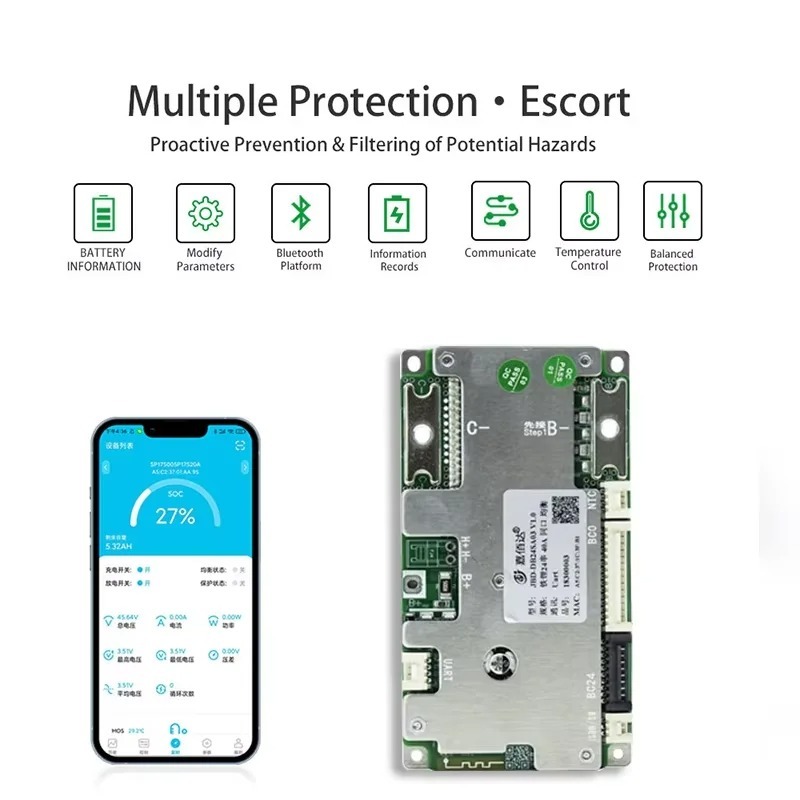

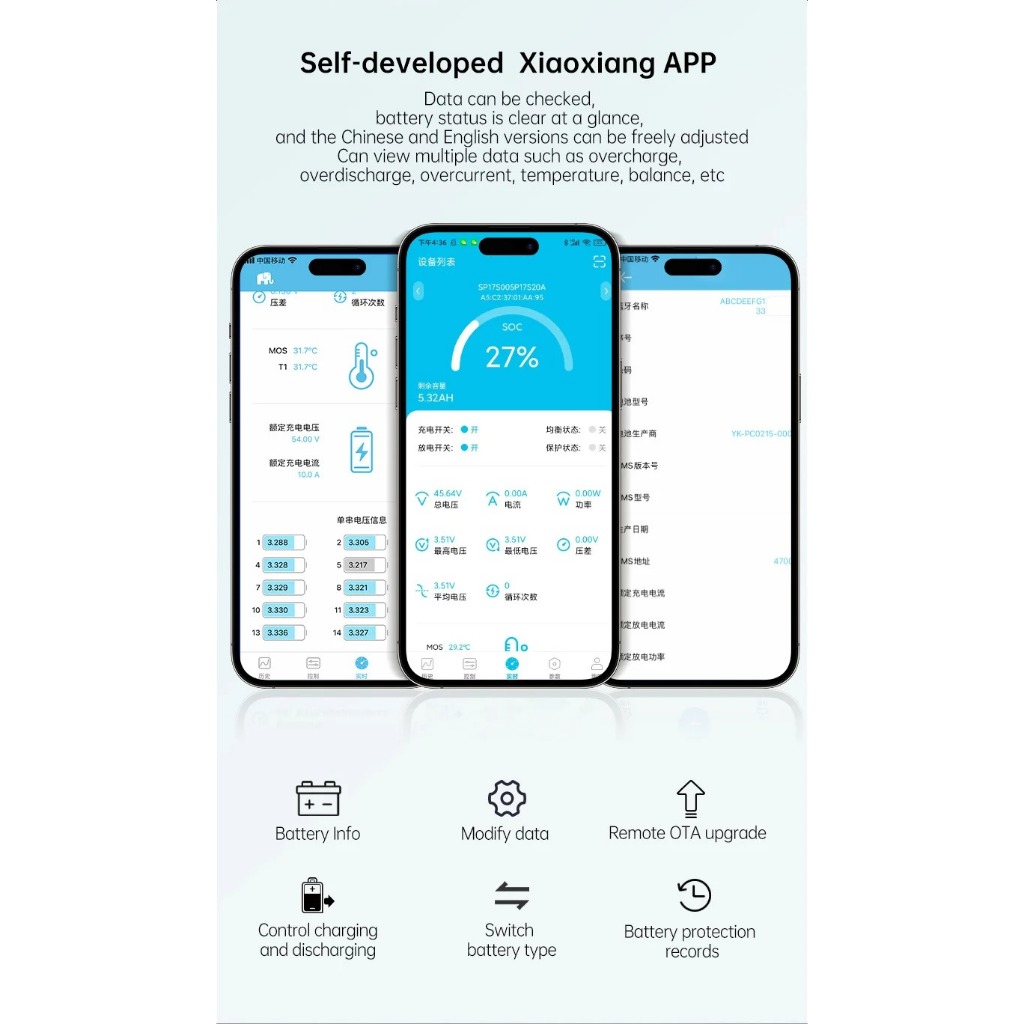

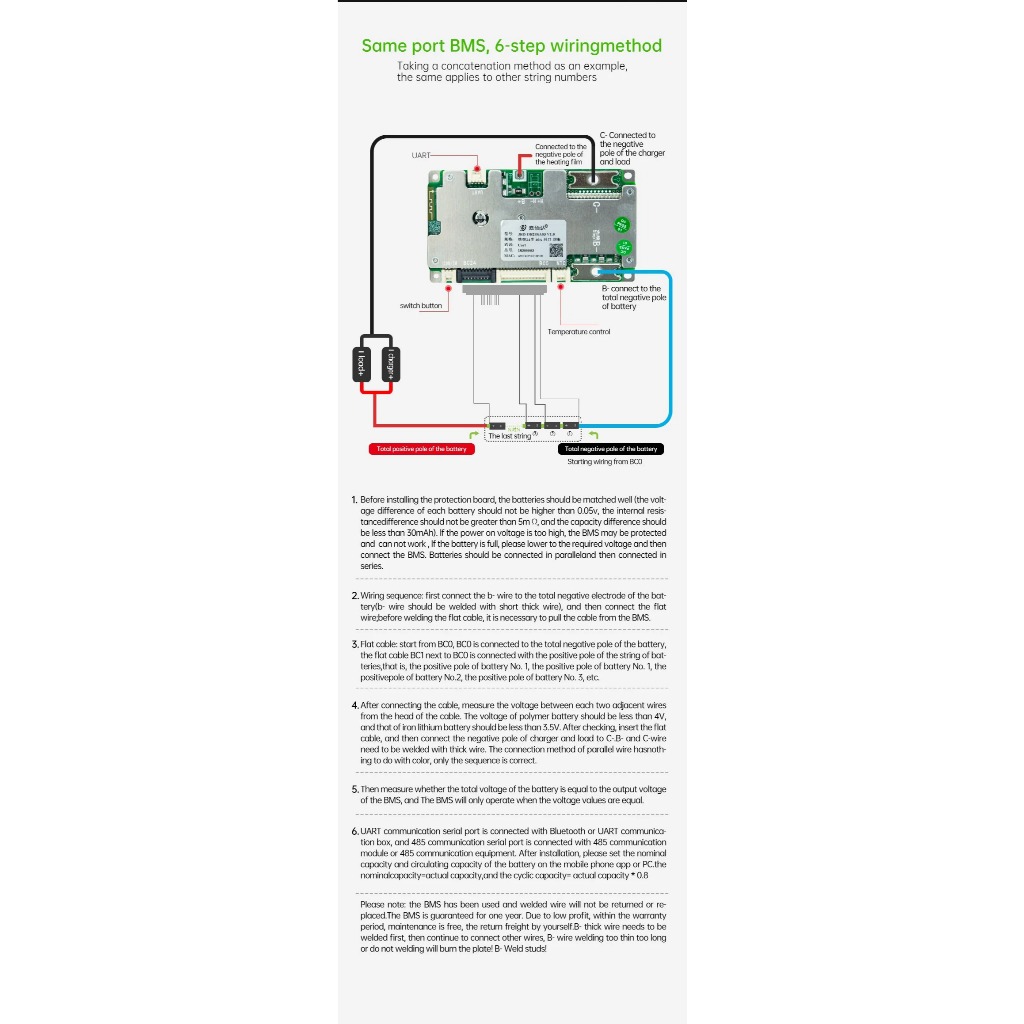

JIABAIDA Smart BMS-DB24SA03 สำหรับแบตเตอรี่ลิเธียม Li-ion / LiFePo4 ชื่อยี่ห้อ: JIABAIDA หมายเลขรุ่น: DB24SA03 จำนวนสตริง: 7-20S Li-ion / 7-24S LiFePo4 การทำงานปัจจุบัน: 40-80A แบตเตอรี่ที่ใช้งานได้: Li-ion 3.2V Lifepo4 / 3.7V ขนาด: 128 มม. * 70 มม. * 15 มม ฟังก์ชั่นบลูทู ธ: บลูทู ธ ในตัว: BT ในตัว ฟังก์ชั่นการสื่อสาร: UART / Bluetooth ปัญหาทั่วไป: 1、 ปัญหา 1: แอปไม่สามารถแก้ไขพารามิเตอร์และไม่มีสิทธิ์ในการใช้งาน คำตอบ: APP →“ Mine” →“ การจัดการอุปกรณ์” ผูกชื่ออุปกรณ์บลูทู ธ ทำการตรวจสอบให้เสร็จสมบูรณ์เพื่อให้ได้สิทธิ์ในการใช้งาน ปัญหา 2、 Problem2: ไม่สามารถแสดงค่า SOC ได้ คำตอบ: APP →“ พารามิเตอร์” →“ การตั้งค่าเริ่มต้น” ตั้งค่า“ ความจุปกติที่ถูกต้อง” และ“ หมายเลขเซลล์” หลังจากตั้งค่าแล้วให้ดำเนินการชาร์จและคายประจุแบตเตอรี่ให้สมบูรณ์ 1-2 ขั้นตอนและ BMS จะปรับเทียบ SOC โดยอัตโนมัติ ปัญหา 3, Problem3: ไม่สามารถส่งออกแรงดันแรงดัน 3, ปัญหา 3: ไม่สามารถส่งออกได้ คำตอบของแอป→“ RT” →เปิด“ Dismos” แรงดันขาออกคือนอร์มา 4、ปัญหา 4: ไม่สามารถเปิดดิสโมสได้ คำตอบของแอปพลิเคชัน→“ พารามิเตอร์” →การตั้งค่าฟังก์ชัน“ ปิดฟังก์ชันสวิตช์” จากนั้นเปิด Dismos วิธีไวน์ 6 ขั้นตอน: การใช้วิธีการตั้งครรภ์เช่นเดียวกันใช้กับตัวเลขสตริงอื่น ๆ 1.ก่อนติดตั้งแผงป้องกันแบตเตอรี่ควรเข้ากันได้ดี (ความแตกต่างของแรงดันไฟฟ้าของแบตเตอรี่แต่ละก้อนไม่ควรสูงกว่า 0.05v ความแตกต่างของความต้านทานภายในไม่ควรมากกว่า 5mΩและควรมีความแตกต่างของความจุ แรงดันไฟฟ้าน้อยกว่า 30mAh) ไฟ lf บนแรงดันไฟฟ้าสูงเกินไป BMS อาจได้รับการปกป้องและไม่สามารถใช้งานได้แบตเตอรี่ lf เต็มโปรดลดแรงดันไฟฟ้าที่ต้องการจากนั้นเชื่อมต่อ BMS ควรเชื่อมต่อแบตเตอรี่ใน paralleland จากนั้นเชื่อมต่อกันในซีรีส์ 2. ลำดับการเดินสายไฟ: ขั้นแรกให้เชื่อมต่อสาย b- เข้ากับขั้วลบทั้งหมดของแบตเตอรี่ (ควรเชื่อมด้วยลวดหนาสั้น) จากนั้นเชื่อมต่อสายแบนก่อนเชื่อมสายแบนก็คือ สายเคเบิ้ลของบีเอ็มเอสจำเป็นต่อการดึงสายจากบีเอ็มเอส 3. สายแบน: เริ่มตั้งแต่ BC0, BC0 เชื่อมต่อกับขั้วลบทั้งหมดของแบตเตอรี่สายแบน BC1 ถัดจาก BC0 เชื่อมต่อกับขั้วบวกของสายแบตเตอรี่นั่นคือขั้วบวก ขั้วบวกของแบตเตอรี่หมายเลข 1 ขั้วบวกของแบตเตอรี่หมายเลข 1 ขั้วบวกของแบตเตอรี่ขั้วบวกหมายเลข 1 ขั้วบวกของแบตเตอรี่หมายเลข 2 ขั้วบวกของแบตเตอรี่หมายเลข 3 เป็นต้น 4. หลังจากเชื่อมต่อสายเคเบิลแล้วให้วัดแรงดันไฟฟ้าระหว่างสองสายที่อยู่ติดกันจากหัวของสายเคเบิล แรงดันไฟฟ้าของแบตเตอรี่โพลิเมอร์ควรน้อยกว่า 4V และแบตเตอรี่ลิเธียมเหล็กควรน้อยกว่า 3.5V จากนั้นเสียบขั้วลบของเครื่องชาร์จและโหลดไปยัง C- ต้องใช้ลวด B- และ C- เชื่อมด้วยลวดหนา วิธีการเชื่อมต่อของสายขนานไม่เกี่ยวข้องกับสีมีเพียงลำดับที่ถูกต้อง 5. จากนั้นวัดว่าแรงดันไฟฟ้าทั้งหมดของแบตเตอรี่เท่ากับแรงดันขาออกของ BMS หรือไม่และ BMS จะทำงานเฉพาะเมื่อค่าแรงดันไฟฟ้าเท่ากันเท่านั้น 6.พอร์ตอนุกรมการสื่อสาร UART เชื่อมต่อกับกล่องสื่อสาร Bluetooth หรือ UART และพอร์ตอนุกรมการสื่อสาร 485 เชื่อมต่อกับโมดูลการสื่อสาร 485 ตัวหรืออุปกรณ์สื่อสาร 485 เครื่อง หลังการติดตั้งโปรดตั้งค่าความจุที่กำหนดและความสามารถในการหมุนเวียนของแบตเตอรี่บนแอพโทรศัพท์มือถือหรือพีซีความจุที่กำหนด = ความจุจริงและความจุเป็นวงจร = ความจุจริง * 0.8
