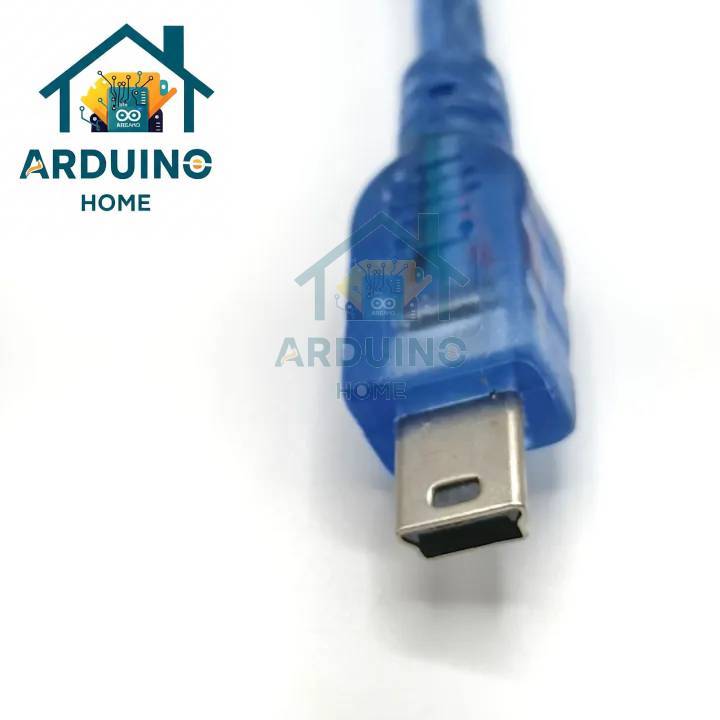

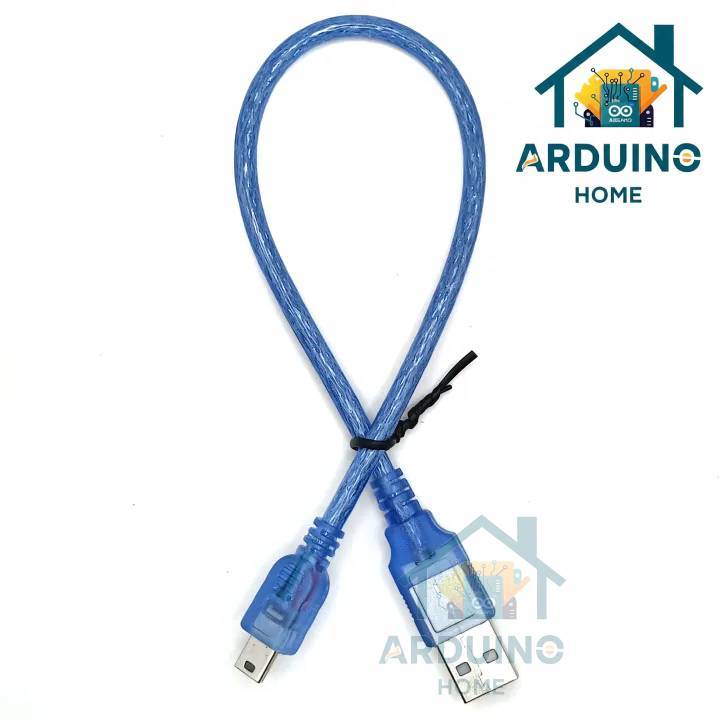

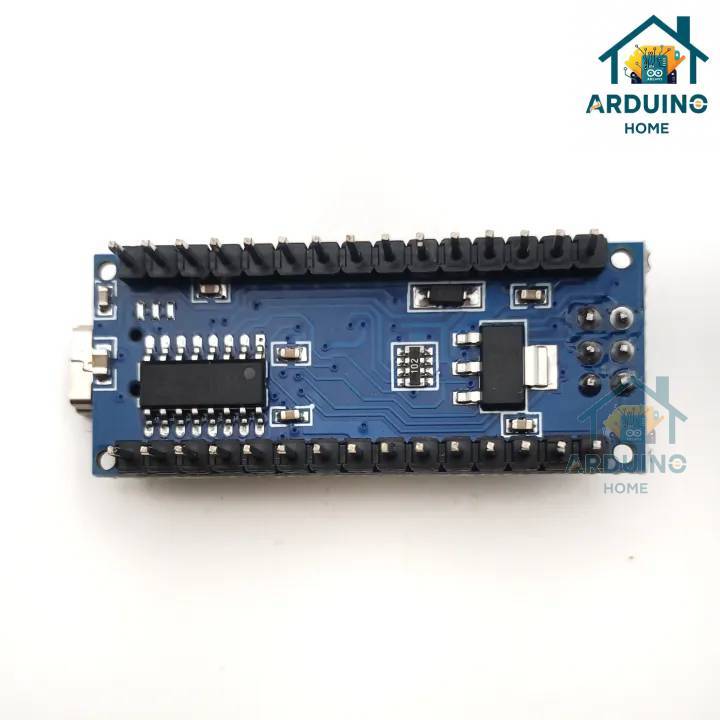

Arduino nano 3.0 บัดกรีขาแล้ว เลือกได้ มีสาย/ไม่มีสาย ATmega328p ชิป USB Driver CH340G

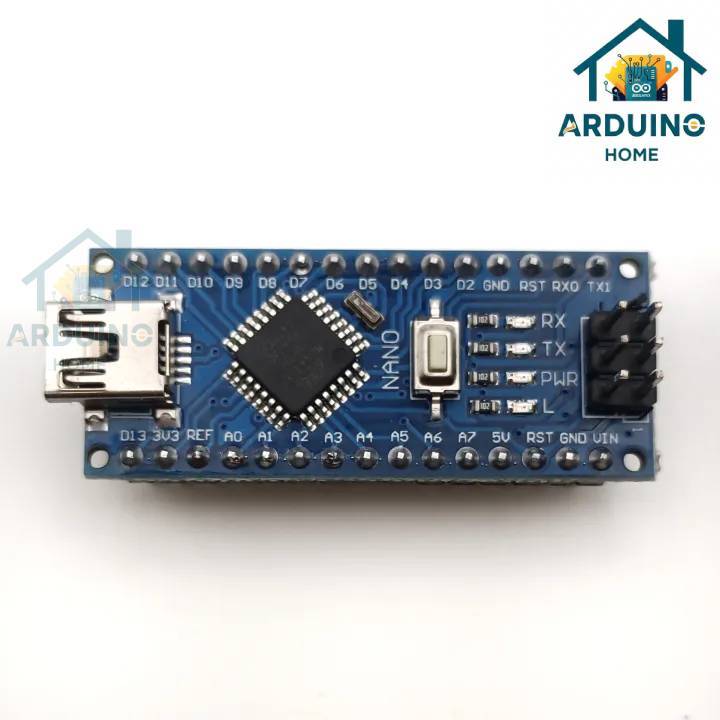

Arduino Nano V3 เป็นบอร์ดไมโครคอนโทรลเลอร์ขนาดเล็กและน้ำหนักเบาที่ได้รับความนิยมอย่างมาก เหมาะสำหรับโครงการที่ต้องการขนาดกะทัดรัดและยังคงมีประสิทธิภาพในการประมวลผลที่ดี โดยพื้นฐานแล้ว Nano V3 มีสถาปัตยกรรมคล้ายกับ Arduino Uno แต่มีขนาดเล็กกว่าและไม่มีช่องเสียบไฟ DC ภายนอก คุณสมบัติหลัก: -ไมโครคอนโทรลเลอร์: ATmega328P -แรงดันไฟฟ้าในการทำงาน: 5V -แรงดันไฟฟ้าขาเข้า (แนะนำ): 7-12V (ผ่านขา VIN) หรือ 5V (ผ่าน Mini-USB) -แรงดันไฟฟ้าขาเข้า (จำกัด): 6-20V (ผ่านขา VIN) -ขา Digital I/O: 14 ขา (สามารถใช้เป็นเอาต์พุต PWM ได้ 6 ขา) -ขา Analog Input: 8 ขา (A0-A7) ซึ่งมากกว่า Arduino Uno ที่มี 6 ขา -กระแสไฟ DC ต่อขา I/O: 40 mA -กระแสไฟ DC สำหรับขา 3.3V: 50 mA -หน่วยความจำ Flash: 32 KB (0.5 KB ใช้สำหรับ bootloader) -SRAM: 2 KB -EEPROM: 1 KB -ความเร็วสัญญาณ Clock: 16 MHz -ขนาด: ประมาณ 18 มม. x 45 มม. ส่วนประกอบและการทำงาน: -Microcontroller (ATmega328P): เช่นเดียวกับ Arduino Uno ทำหน้าที่ประมวลผลคำสั่งและควบคุมการทำงานของส่วนประกอบต่างๆ -Digital I/O Pins (D0-D13): ขาสำหรับรับและส่งสัญญาณดิจิทัล สามารถใช้ควบคุมอุปกรณ์ต่างๆ หรืออ่านค่าจากเซ็นเซอร์ดิจิทัล บางขา (3, 5, 6, 9, 10, 11) รองรับการใช้งาน PWM -Analog Input Pins (A0-A7): มีจำนวนมากกว่า Arduino Uno (8 ขา) สำหรับอ่านค่าสัญญาณอนาล็อกจากเซ็นเซอร์ต่างๆ Power Pins: -VIN: ขาสำหรับรับแรงดันไฟฟ้าจากแหล่งจ่ายไฟภายนอก (แนะนำ 7-12V) ซึ่งจะถูกเรกูเลตเป็น 5V ภายในบอร์ด -5V: ขาจ่ายแรงดันไฟฟ้า 5V ที่ได้จากการเรกูเลต หรือจากพอร์ต Mini-USB -3.3V: ขาจ่ายแรงดันไฟฟ้า 3.3V สำหรับจ่ายไฟให้กับอุปกรณ์ภายนอกบางชนิด -GND: ขา Ground หรือขั้วลบของวงจร มีหลายขาให้ใช้งาน -Mini-USB Port: ใช้สำหรับเชื่อมต่อบอร์ดกับคอมพิวเตอร์เพื่อโปรแกรมโค้ดและจ่ายไฟเลี้ยงให้กับบอร์ด -Reset Button: ปุ่มสำหรับรีเซ็ตการทำงานของบอร์ด -ICSP Header: ช่องสำหรับโปรแกรมเฟิร์มแวร์โดยตรงไปยังไมโครคอนโทรลเลอร์ -Crystal Oscillator (16 MHz): สร้างสัญญาณ Clock ที่ใช้ในการทำงานของไมโครคอนโทรลเลอร์ LEDs: -ON (PWR): ไฟแสดงสถานะเมื่อบอร์ดได้รับพลังงาน -L (Pin 13): LED ที่เชื่อมต่อกับขา Digital 13 สามารถใช้ในการทดสอบโปรแกรมเบื้องต้น -TX/RX: ไฟแสดงสถานะเมื่อมีการรับส่งข้อมูลผ่านพอร์ต Serial (USB) ความแตกต่างจาก Arduino Uno: -ขนาด: Arduino Nano มีขนาดเล็กกว่ามาก ทำให้เหมาะสำหรับโครงการที่มีพื้นที่จำกัด -Analog Input Pins: Nano มีขา Analog Input มากกว่า (8 ขา เทียบกับ 6 ขาใน Uno) -Power Connector: Nano ไม่มีช่องเสียบไฟ DC Barrel Jack เหมือน Uno การจ่ายไฟภายนอกทำผ่านขา VIN -USB Connector: Nano ใช้ Mini-USB แทน USB Type B ของ Uno การใช้งาน: Arduino Nano V3 เหมาะสำหรับโครงการที่ต้องการขนาดเล็กและมีจำนวนขา Analog Input มาก เช่น: -ระบบเซ็นเซอร์ขนาดเล็ก: รวบรวมข้อมูลจากเซ็นเซอร์หลายตัว -อุปกรณ์สวมใส่ (Wearable Devices): เนื่องจากมีขนาดเล็กและน้ำหนักเบา -หุ่นยนต์ขนาดเล็ก: ควบคุมมอเตอร์และเซ็นเซอร์ในหุ่นยนต์ขนาดเล็ก -IoT Nodes: สร้างอุปกรณ์ที่เชื่อมต่อกับอินเทอร์เน็ตในขนาดกะทัดรัด -Embedded Systems: เป็นส่วนประกอบหลักในระบบอิเล็กทรอนิกส์ขนาดเล็ก ข้อดีของ Arduino Nano V3: ขนาดเล็ก: เหมาะสำหรับโครงการที่มีพื้นที่จำกัด จำนวนขา Analog Input มากกว่า Uno: รองรับการเชื่อมต่อเซ็นเซอร์อนาล็อกได้มากขึ้น น้ำหนักเบา: เหมาะสำหรับอุปกรณ์เคลื่อนที่หรือสวมใส่ ราคาประหยัด: คุ้มค่าเมื่อเทียบกับขนาดและประสิทธิภาพ ใช้งานง่าย: ยังคงใช้ภาษาโปรแกรมและ IDE เดียวกันกับ Arduino Uno ข้อจำกัดของ Arduino Nano V3: ไม่มีช่องเสียบไฟ DC: การจ่ายไฟภายนอกต้องทำผ่านขา VIN หรือต่อผ่าน Breadboard ต้องการสาย Mini-USB: อาจไม่สะดวกเท่า USB Type B ที่พบได้ทั่วไป จำนวนขา Digital I/O เท่ากับ Uno: หากต้องการขา Digital จำนวนมาก อาจต้องพิจารณาบอร์ดรุ่นอื่น โดยรวมแล้ว Arduino Nano V3 เป็นบอร์ดไมโครคอนโทรลเลอร์ที่มีขนาดเล็กแต่ยังคงมีประสิทธิภาพสูง เหมาะสำหรับผู้ที่ต้องการสร้างสรรค์โครงการอิเล็กทรอนิกส์ขนาดกะทัดรัดและต้องการใช้งานขา Analog Input จำนวนมาก
